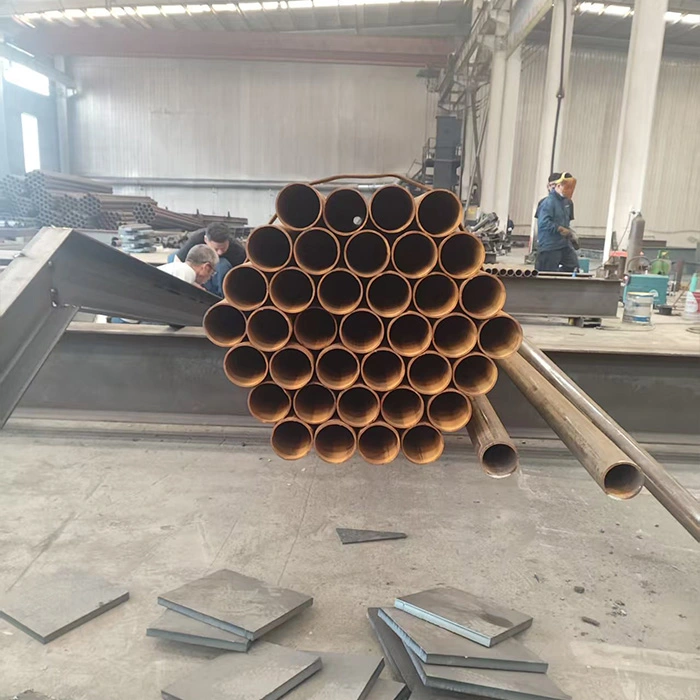

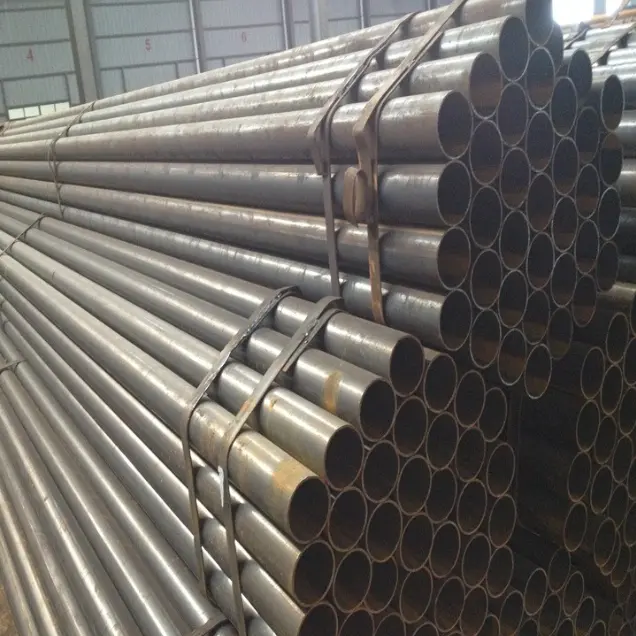

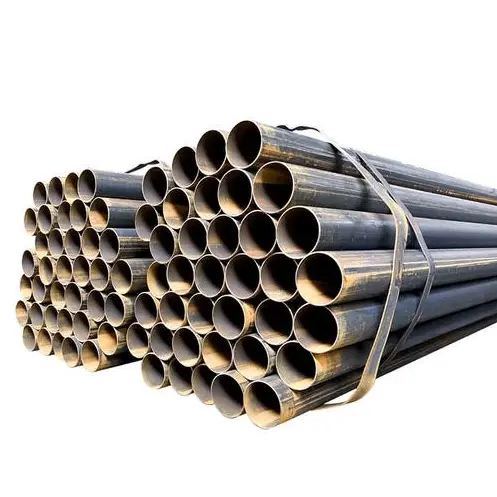

Дәнекерленген болат құбырлар

Әдетте дәнекерленген болат құбырлар деп аталатын бұл өнімдер болат жолақтарды илектеу және дәнекерлеу арқылы жасалады. Олар, ең алдымен, GB/T 3091 және GB/T 13793 сияқты стандарттарға сәйкес жасалған және әдетте Q235B немесе Q355B болаттан жасалған түзу және спиральды тігісті дәнекерленген құбырлар болып бөлінеді. Олар негізінен төмен қысымды сұйықтықты тасымалдауға, болат құрылымдық арқалықтар мен бағандарға, қоршау тіректеріне, коммуналдық құбыр желілеріне, электромеханикалық құбырларға және уақытша жобаларға пайдаланылады, бұл оларды қоршаған орта температурасы мен төмен және орташа қысымды қамтитын стандартты жұмыс жағдайларына қолайлы етеді.

Өнім ерекшеліктері

I. Құрылымдық және механикалық сипаттамалар

1. Дәнекерленген болат құбырлар болат жолақтарды илемдеу және дәнекерлеу арқылы қалыптасады және екі түрлі болады: түзу тігісті және спиральды тігісті. Қуыс дөңгелек көлденең қима жүктеменің біркелкі таралуын қамтамасыз етеді және иілу мен бұралуға тамаша қарсылықты, сонымен қатар жоғары жалпы тұрақтылықты ұсынады.

2. Жалпы беріктік төмен және орташа қысымды қолдану талаптарына сәйкес келеді. Үлкен диаметрлі спиральды тігісті дәнекерленген құбырлар стандартты тік тігісті дәнекерленген құбырлармен салыстырғанда жоғары қысымды көтеру қабілеті мен қаттылығын ұсынады. Дегенмен, дәнекерлеу тігісінің шектеулеріне байланысты олар жоғары қысымды, жоғары температураны немесе қатты коррозияны қамтитын төтенше жағдайларға жарамайды.

3. Бірдей жүк көтергіштігі үшін олар тұтас болаттан жасалған құрамдас бөліктерге қарағанда жеңілірек, жалпы құрылымдық жүктемені тиімді азайтады.

II. Өндіріс және өзіндік құн сипаттамалары

1. Өндіріс процесі жетілген, жоғары қуаттылық пен жылдам жеткізуді ұсынады. Нарықта көп қорлар үнемді бағамен қол жетімді, нәтижесінде жалпы шығындар төмен болады.

2. Икемді таңдауға мүмкіндік беретін кіші диаметрлі құбырлардан үлкен диаметрлі құбырлар мен бағаналық құбырларға дейін техникалық сипаттамалардың кең ауқымы бар.

III. Өңдеу және құрылыс сипаттамалары

1. Кесу, кесу, бұрау, майыстыру және дәнекерлеу сияқты қайталама өңдеу – қарапайым, бұл жердегі құрылысты жеңілдетеді.

2. Құбырлардың өлшемдері біркелкі және оларды өңдеу және орнату оңай. Әртүрлі инженерлік талаптарға сәйкес дәнекерлеуді, фланецтерді, бұрандаларды және ойық муфталарды қоса алғанда, әртүрлі қосылу әдістерін қолдануға болады. IV. Қолдану және коррозияға қарсы сипаттамалары

1. Стандартты жеткізу «қара құбыр» түрінде (жабылмаған болат); дегенмен, ыстық мырыштау, бояу, коррозияға қарсы жабындар және 3PE коррозияға қарсы қабаттар сияқты өңдеулерді қолдануға болады. Олар ішкі және сыртқы ортада пайдалануға жарамды.

2. Икемді қолдану: олар сұйықтықты тасымалдау құбырлары ретінде тәуелсіз қызмет ете алады немесе болат құрылымдық арқалықтар, бағандар және фермалар сияқты жүк көтергіш компоненттерге жиналуы мүмкін.

V. Өнімнің айырмашылығы мен шектеулері

1. Тікелей тігісті дәнекерленген құбырлар әдетте шағын және орташа диаметрлер, төмен қысымды құбырлар және жеңіл болат құрылымдар үшін қолданылады. Спиральды дәнекерленген құбырлар, ең алдымен, үлкен диаметрлер үшін пайдаланылады, бұл оларды ұзақ қашықтыққа коммуналдық көлікке және кең ауқымды болат құрылымдық құрамдастарға жарамды етеді.

2. Дәнекерленген тігістердің болуына байланысты бұл құбырлар тігіссіз болат құбырлармен салыстырғанда төмен қысымға төзімділік, жоғары температураға төзімділік және шаршауға төзімділік көрсетеді. Оларды жоғары қысымды жанғыш/жарылыс қаупі бар материалдар немесе жоғары температура/жоғары қысым жағдайлары бар сыни қысымды қолданбаларда пайдалануға қатаң тыйым салынады.

Негізгі қолдану және қолдану аясы

I. Дәнекерленген болат құбырлардың негізгі қолданулары

1. Сұйықтықты тасымалдау

Кран суы, канализация, төмен қысымды газ, желдету/шаң сору ауасы және жалпы мақсаттағы майлар сияқты тасымалдаушыларды тасымалдау үшін қолданылады; олар азаматтық және өнеркәсіптік желілерге арналған негізгі құбыр материалдары болып табылады.

2. Болат конструкциялардың жүк көтергіш компоненттері

Дөңгелек бағандарды, ферма элементтерін, шатыр тіректерін және платформа тіректерін дайындау үшін қолданылады; олар қосалқы немесе орташа жүктелген арқалықтар мен бағаналар үшін белгілі бір құрылымдық болат пішіндерін ауыстыра алады.

3. Қорғау және қоршау

Жолдың қоршаулары, зауыттық қоршаулар, баспалдақ қоршаулары, балкон қоршаулары, қоршау қаңқалары және сыртқы билборд тіректері үшін қолданылады.

4. Механикалық және электрлік қамтамасыз ету жүйелері

Су құбырларына, ауа өткізгіштерге және кабельдік науаларға арналған тіректерді және ілгіштерді, сондай-ақ жабдыққа арналған арнайы монтаждау кронштейндерін және бекіту штангаларын салу үшін қолданылады.

5. Коммуналдық және құрылыс

Қалалық құбыр желілері, өзен жағалаулары, қадалы іргетас қаптамалары, туннельді желдету арналары және құрылыс алаңдарында уақытша қауіпсіздік кедергілері үшін қолданылады.

6. Уақытша және ауылшаруашылық объектілері

Орындар, уақытша сарайлар, жылыжай қаңқалары және ауылшаруашылық су көлігі құбырлары үшін қолданылады.

II. Қолдану аясы

1. Құрылыс инженериясы: Азаматтық ғимараттар, зауыт шеберханалары, қоймалар, өткізілетін орындарға арналған сумен жабдықтау және су бұру жүйелері және болат конструкцияларды қолдау жүйелері.

2. Коммуналдық шаруашылық: Қалалық сумен жабдықтау және су бұру желілері, жолдардың қоршаулары, ландшафттық құрылыс және коммуналдық құбырларды орнату. 3. MEP (механикалық, электрлік және сантехника/HVAC): зауыттар, ғимараттар және сауда орталықтары үшін сумен жабдықтау және дренаж, желдету және төмен қысымды газ құбырлары.

4. Өнеркәсіптік және тау-кен өнеркәсібі кәсіпорындары: цехтарды өткізу құбырлары, жабдықтардың тіректері, материалды аулалық қоршаулар және жеңіл ферма құрылымдары.

5. Ауыл шаруашылығы және көгалдандыру: Ауылшаруашылық суару құбырлары, жылыжай қаңқалары және ландшафттық қоршаулар.

6. Уақытша жұмыстар: Уақытша алаңның құрылыстары, уақытша тіректер, қазба шұңқырларын қорғау және құрылыс тіректері.

Таңдау нұсқаулығы

Тікелей тігісті дәнекерленген құбыр: Ең алдымен шағын және орташа диаметрлер; әдетте ішкі құбырлар, қоршаулар және кішігірім болат құрылымдар үшін қолданылады.

Спиральды дәнекерленген құбыр: Ең алдымен үлкен диаметрлер; әдетте муниципалды магистральдық құбырлар, ұзақ қашықтыққа су өткізгіштер және кең ауқымды болат құрылымдық бағандар үшін қолданылады.

Өнімділік параметрлері

I. Енгізу стандарттары

·GB/T 3091-2025: Төмен қысымды сұйықтықты тасымалдауға арналған дәнекерленген болат құбырлар (су, газ, ауа және т.б.; ≤2,5 МПа, ≤200°C)

·GB/T 13793-2016: Бойлық электрмен дәнекерленген болат құбырлар (құрылымдық, құрылыстық, жалпы машиналар)

·GB/T 9711 / API 5L: Мұнай мен газды тасымалдауға арналған желілік құбыр (L245/L360/L415 және т.б.)

II. Жалпы материалдар және механикалық қасиеттер (бөлме температурасы)

·Икемділік модулі: 2,06×10⁵ МПа

·Тығыздығы: 7,85 г/см³

·Әсер энергиясы: Қоршаған орта температурасы **≥27 Дж** (Q235B, V-кеңістік)

III. Өлшемдері мен сипаттамалары (негізінен бойлық дәнекерлеу)

1) Сыртқы диаметр диапазоны

·Кіші диаметрі: DN15–DN50 (21,3–60,3 мм)

·Орташа диаметр: DN65–DN250 (76,1–273 мм)

·Үлкен диаметрі: DN300–DN600 (323,9–610 мм)

·Спиральды дәнекерленген құбыр: DN800–DN3000 дейін

2) Қабырғасының қалыңдығы (ортақ)

·Стандартты: 1,2–12,7 мм

·Қабырғасы ауыр: 12,7–40 мм

·Төзімділік: Қабырғасының қалыңдығы ±10% t; Сыртқы диаметрі ±0,5% - ±1,0%

3) Ұзындығы

·Стандарт: 6 м, 9 м, 12 м тұрақты ұзындықтар

·Реттеуге болатын: 15–18 м

·Ұзындыққа төзімділік: +20 мм / 0 мм

4) Теориялық салмақ (кг/м)

W=0,02466×(D−t)×t

·D: Сыртқы диаметрі (мм); t: қабырға қалыңдығы (мм)

·Гальванизацияланған құбыр: Салмағы ×1,015–1,03 (жабын коэффициенті)

IV. Қысымды көтеру және процестің өнімділігі

1) Гидростатикалық сынақ (міндетті)

· Стандартты қара құбыр: 5,0 МПа, ≥5с қысымды ұстаңыз

· Газ құбыры: 6,0 МПа, ұстап тұру қысымы ≥10с

· Ауыр қабырғалы құбыр: 7,0 МПа

· Ұсынылатын жұмыс қысымы: ≤1,6 МПа (ұзақ мерзімді қауіпсіздік)

2) Дәнекерлеу тігісінің сапасы

· Бұзбайтын сынақ (NDT): UT (Ультрадыбыстық) / RT (Рентгенографиялық)

· Бойлық тігіс: Жоғары жиілікті дәнекерлеу, дәнекерлеу коэффициенті **≈0,85–0,9**

· Spiral seam: Submerged arc welding, weld coefficient **≈0.9–0.95**

3) Тегістеу/иілу сынағы

· Тегістеу: Жарықсыз, қабаттаспайды

· Иілу (DN≤50): 90°, иілу радиусы = 6D (қара құбыр) / 8D (мырышталған құбыр), бүйір жағында орналасқан дәнекерлеу тігісі; ешқандай жарықтар, мырыш қабатының пиллингі жоқ

4) Жұмыс температурасы

· Стандарт: -20°C және +200°C

· Төмен температуралы болат (L245N): -40°C дейін

V. Беттік және коррозиядан қорғау

· Жеткізу шарты: Қара құбыр (жалаңаш құбыр) / Ыстық мырышталған / Эпоксидті / 3PE (көмілген)

· Мырышталған қабат: ≥300 г/м² (екі жақты), жергілікті қалыңдығы **≥85 мкм**

· Бетінің сапасы: жарықтар, қатпарлар, қабыршақтар, қатты коррозия жоқ

VI. Қосылу әдістері

· DN≤50: бұрандалы қосылым (GB/T 7306)

· DN65–DN200: Фланецті қосылым / Ойық қосылым

· DN≥250: Дәнекерлеу (түйінді дәнекерлеу / филе дәнекерлеу)

VII. Қолданбалар

· Төмен қысымды сұйықтықтар: Су, канализация, газ, ауа, желдету

· Болат конструкциялар: шеңберлі құбыр бағаналары, фермалар, тіректер, қоршаулар, тіректер

· Температура: -20 - 200°C; Қысым: ≤2,5 МПа

Бүктелген түзу тігісті дәнекерленген құбырлардың спецификациялық кестесі

Спиральды дәнекерленген құбырдың спецификация кестесі
