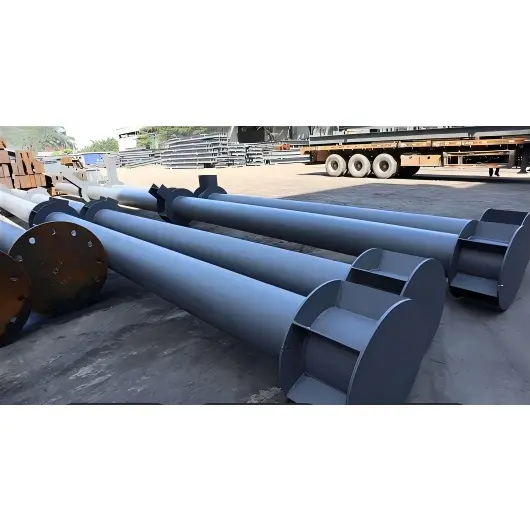

Дөңгелек қуыс болат құбыр бағанасы құрылымдық өнімділікті және құрылыс тиімділігін қалай жақсарта алады

ХАЙШЕНинженерлік қамтамасыз етедіДөңгелек қуыс болат құбыр бағанасыболат ғимараттарға, өнеркәсіптік нысандарға, стадиондарға, өтпе жолдарға, көпірлерге, шатырларға және құрастырмалы құрылымдарға арналған шешімдер. Q235B немесе Q355B құрылымдық болаттан жасалған бұл бағандар икемді қосылыммен және күрделі құрылымдық қолданбалар үшін коррозиядан қорғау опцияларымен дөңгелек жүк көтергіш профильді біріктіреді.

Дөңгелек қуыс болат құбыр бағанасы - бұл қондырмадан оның іргетасына жүктемені тасымалдауға арналған тік құрылымдық элемент. Оның қуыс дөңгелек бөлімі жүктің теңдестірілген таралуын, күшті осьтік қысу өнімділігін, бұралу кедергісін және салыстырмалы түрде төмен желге төзімділігін қамтамасыз етеді. Жоба талаптарына байланысты бағандар жіксіз немесе дәнекерленген болат құбырлардан жасалуы мүмкін және негізгі тақталармен, қатайтқыштармен, байланыс тақталарымен, фланецтермен, көтергіш аксессуарлармен және қорғаныс жабындарымен теңшеледі. Бұл мақалада олардың құрылысы, негізгі спецификациялары, өндіріс процесі, артықшылықтары, қолданулары және таңдау мәселелері түсіндіріледі.

Мазмұны

1. Дөңгелек қуыс болат құбыр бағанасы дегеніміз не?
2. Дөңгелек қуыс болат құбыр бағанасы қалай конфигурацияланады?
3. Негізгі құрылымдық артықшылықтар қандай?
4. Сатып алушылар қандай ерекшеліктерді бағалауы керек?
5. Дөңгелек қуыс болат құбыр бағандары қалай жасалады?
6. Дөңгелек қуыс болат құбыр бағандары қайда қолданылады?
7. Ол басқа болат бағандармен қалай салыстырылады?
8. Сатып алушылар дұрыс бағанды ​​қалай таңдауы керек?
9. Жиі қойылатын сұрақтар
10. Неліктен кәсіби өндірушімен жұмыс істеу керек?

Дөңгелек қуыс болат құбыр бағанасы дегеніміз не?

Дөңгелек қуыс болат құбыр бағанасы - қуыс цилиндрлік көлденең қимасы бар тік жүк көтергіш құрылымдық құрамдас бөлік. Ол әдетте көміртекті құрылымдық болаттан немесе төмен легирленген болаттан жасалады және жіксіз құбыр немесе илектелген және дәнекерленген құбыр ретінде шығарылуы мүмкін.

Қатты болат колоннадан айырмашылығы, қуыс конфигурация күшті құрылымдық профильді сақтай отырып, қажетсіз материалды азайтады. Дөңгелек геометрия кернеулерді шеңбер бойымен таратады және жүктеме бағытына қарамастан тұрақты қарсылықты қамтамасыз етеді. Бұл дизайнды әсіресе бағаналар біріктірілген осьтік қысу, иілу, бұралу, жел жүктемелері немесе эксцентрлік күштерді сезінуі мүмкін жерде пайдалы етеді.

Типтік спецификация келесі түрде көрсетіледіφD × t × L, мұндағы D сыртқы диаметрді, t қабырға қалыңдығын және L баған ұзындығын білдіреді. Мысалы, φ219 × 8 × 6000 сыртқы диаметрі 219 мм, қабырғасының қалыңдығы 8 мм және ұзындығы 6 м екенін көрсетеді.

Дөңгелек қуыс болат құбыр бағанасы қалай конфигурацияланады?

Құрылымдық құбыр бағанасы болат құбырдан артық. Көптеген жобалар үшін толық құрастыру бағананы іргетастармен, арқалықтармен, шатыр жүйелерімен және басқа құрылымдық элементтермен біріктіруге мүмкіндік беретін қосылым және арматуралық құрамдастарды қамтиды.

• Бағанның негізгі бөлігі:Бастапқы дөңгелек болат құбыр диаметрі, қабырғасының қалыңдығы, ұзындығы, материал дәрежесі және жобалық жүктемелерге сәйкес таңдалады.
• Негізгі тақта:Анкерлік болттар арқылы баған жүктемелерін іргетасқа тасымалдайтын дәнекерленген болат пластина.
• Қатайтқыш тақталар немесе сақиналар:Арматура жоғары жүктемелер немесе жергілікті бүгуге төзімділік қажет болған жағдайда қолданылады.
• Жоғарғы тақта немесе фланец:Бөренелер, фермалар, үстіңгі бағаналар немесе басқа құрылымдық компоненттер үшін қосылу нүктесін қамтамасыз етеді.
• Жалғау тақталары мен ілмектер:Арқалық бағанға немесе құбырдан құбырға қосылуды жеңілдетіңіз.
• Жоғары берік болттар:Инженерлік жобада көрсетілген болтты құрылымдық қосылыстар үшін қолданылады.
• Қорғаныс жабыны:Қоршаған орта жағдайларына сәйкес праймер, аралық және үстіңгі жабын жүйелері немесе мырыштау қолданылуы мүмкін.

Өте ұзын құрылымдар үшін жеке бөліктерді дәнекерленген, фланецті немесе басқа инженерлік қосылым конфигурациялары арқылы біріктіруге болады.

Негізгі құрылымдық артықшылықтар қандай?

Жүктемені теңестіру

Дөңгелек көлденең қиманың әдеттегі күшті және әлсіз осі жоқ. Оның геометриясы құбырдың айналасында кернеуді таратады, бұл оны әртүрлі бағыттардағы жүктемелерге ұшырайтын құрылымдарға қолайлы етеді.

Күшті қысу және бұралу өнімділігі

Құбыр бағандары үлкен осьтік жүктемені және бұралу әсеріне төзімділікті қажет ететін қолданбалар үшін жиі таңдалады. Жабық қуыс секция тұрақтылық пен көп бағытты жүктеме маңызды болатын пайдалы құрылымдық тиімділікті қамтамасыз етеді.

Жел әсерінің төмендеуі

Жеңілдетілген цилиндрлік профиль бұрыштық құрылымдық профильдермен салыстырғанда аэродинамикалық кедергіні азайта алады. Бұл сипаттама шатырлардағы, жүретін жолдардағы, мұнаралардағы, стадион құрылымдарындағы және басқа сыртқы қондырғылардағы ашық бағаналар үшін құнды болуы мүмкін.

Тиімді орнату

Кейбір ауыр құрылымдық баламалармен салыстырғанда, қуыс болат бағандар беріктік пен салмақ арасындағы тиімді қатынасты ұсына алады. Негізгі пластиналарды, қосылыс компоненттерін, саңылауларды және қорғаныс жабындарын зауыттық дайындау да құрылыс алаңында қажет өңдеу көлемін азайтуы мүмкін.

Архитектуралық икемділік

Тегіс цилиндрлік көрініс құрылымдық компоненттер әдейі көрінгенде жақсы жұмыс істейді. Сондықтан дөңгелек бағандар коммерциялық ғимараттарда, қоғамдық нысандарда, ландшафттық құрылымдарда және заманауи өнеркәсіптік жобаларда құрылымдық және сәулеттік функцияларды біріктіре алады.

Сатып алушылар қандай ерекшеліктерді бағалауы керек?

Құрылымдық бағанды ​​таңдау құбырдың диаметрін таңдаудан гөрі инженерлік талаптардан басталуы керек. Материалдың сапасы, қабырға қалыңдығы, ұзындығы, қосылым конфигурациясы, жүктеу жағдайлары, өндіруге төзімділік және коррозияға қарсы ортаның барлығы соңғы сипаттамаға әсер етеді.

Мысалы, HAISHENG өнімі туралы ақпарат Q235B және Q355B негізгі материал сорттары ретінде анықтайды және φD × t × L пішіміндегі құбыр өлшемдерін қамтамасыз етеді. Нақты құрылымдық өлшемдер әрқашан жобалық есептеулерден және қолданыстағы дизайн стандарттарынан анықталуы керек.

Дөңгелек қуыс болат құбыр бағандары қалай жасалады?

Кәсіби өндіріс болат құбырды немесе пластинаны тасымалдауға және орнатуға дайын дайын құрылымдық жинаққа айналдырады. Бақыланатын өндіріс процесі өлшемдік дәлдікті, дәнекерлеу сапасын, түзуді және бетті қорғауды сақтауға көмектеседі.

1. Шикізатты тексеру:Болат маркасы, өлшемдері, бетінің күйі және тиісті материалдың құжаттамасы тексеріледі.
2. Кесу:Құбырлар немесе болат табақтар қажетті баған ұзындығы мен дайындау сызбаларына сәйкес кесіледі.
3. Қалыптастыру:Үлкен диаметрлі дәнекерленген бағандарды болат пластинаны цилиндрлік пішінге айналдырып, содан кейін дәнекерлеу арқылы жасауға болады.
4. Соңғы дайындық:Қажетті қосылым геометриясына қол жеткізу үшін бағандардың ұштары өңделуі немесе қиғаш болуы мүмкін.
5. Құрамдас жинақ:Негізгі тақталар, үстіңгі тақтайшалар, қатайтқыштар, корбельдер, фланецтер және жалғау тақталары инженерлік сызбаларға сәйкес орналастырылған.
6. Дәнекерлеу:Құрамдас бөліктер тиісті дайындау процедуралары арқылы дәнекерленген, қажет болған жағдайда бұзбайтын сынақ қолданылады.
7. Түзету және түзету:Дәнекерлеу деформациясы мен бағанның түзулігі тексеріледі және қажет болған жағдайда түзетіледі.
8. Тесіктерді өңдеу:Болт пен қосалқы саңылаулар белгіленген өлшемдер мен орындарға бұрғыланады немесе өңделеді.
9. Беттік өңдеу:Тотты және диірмен шкаласын праймер мен қорғаныш жабын қолданбас бұрын жарылыс арқылы кетіруге болады.
10. Қорытынды тексеру:Өлшемдері, қосылымдары, дәнекерленген жіктер, жабын күйі, таңбалау және қаптама жөнелту алдында тексеріледі.

Үлкен диаметрлі бағаналар үшін дәнекерленген конструкция диаметрі мен қабырғасының қалыңдығы бойынша үлкен икемділікті қамтамасыз етеді. Жіксіз құбыр бағандары, сонымен қатар, біркелкі құрылыс пен нақты өлшемдік талаптар қажет болған жағдайда пайдалы болуы мүмкін.

Дөңгелек қуыс болат құбыр бағандары қайда қолданылады?

Құрылымдық өнімділік пен таза цилиндрлік геометрияның үйлесімі бұл бағандарға инженерлік және сәулеттік мақсаттарға қызмет етуге мүмкіндік береді.

• Өнеркәсіптік зауыттар:Зауыттарда және өндіріс орындарында тік құрылымдық тіректер ретінде қолданылады.
• Стадиондар және үлкен алаңдар:Көп бағытты жүктеме және сәулеттік көрініс маңызды болып табылатын құрылымдар үшін қолайлы.
• Жаяу жүргіншілер жолдары мен шатырлар:Тегіс профиль ашық сыртқы тіректер үшін практикалық шешімді қамтамасыз етеді.
• Құрастырмалы ғимараттар:Зауытта жасалған компоненттер құрастыруды жеңілдетеді және құрылысты үйлестіруді жақсартады.
• Көпірлер мен муниципалдық құрылымдар:Таңдалған пирстерге, тірек элементтеріне, қоршау тіректеріне және қатысты құрылымдарға қолданылады.
• Ландшафттық сәулет:Цилиндрлік бағандар таза визуалды көріністі сақтай отырып, құрылымдық қолдауды қамтамасыз ете алады.
• Көп қабатты құрылымдар:Үлкен CHS мүшелерін айтарлықтай тік және аралас жүктемелер үшін жасауға болады.

Ол басқа болат бағандармен қалай салыстырылады?

Әртүрлі құрылымдық профильдер әртүрлі инженерлік мақсаттарға қызмет етеді. Сондықтан дөңгелек қуыс қиманы H-секциясын немесе шаршы/тікбұрышты қуыс секцияларды әмбебап ауыстыру ретінде қарастырмай, жоба талаптарына сәйкес бағалау керек.

Сәйкес бөлім құрылымдық есептеулерге, қосылу талаптарына, дайындау шарттарына, материалдың қолжетімділігіне, жоба бюджетіне және қолданылатын құрылыс стандарттарына байланысты.

Сатып алушылар дұрыс бағанды ​​қалай таңдауы керек?

Сатып алу топтары, инженерлер, мердігерлер және болат конструкцияларды жасаушылар үшін нақты техникалық сипаттама байланыс проблемалары мен баға ұсыныстарының кідірістерін айтарлықтай азайтады.

1. Жобалық жүктемелерді анықтаңыз:Осьтік жүктемелерді, иілу моменттерін, бұралу әсерлерін, жел жүктемелерін, сейсмикалық жағдайларды және басқа сәйкес жобалық ақпаратты қамтамасыз етіңіз.
2. Өлшемдерді растау:Сыртқы диаметрді, қабырға қалыңдығын, ұзындығын және қажетті өлшемдік рұқсаттарды көрсетіңіз.
3. Материалдың дәрежесін таңдаңыз:Q235B және Q355B жалпы таңдау болып табылады, ал соңғы баға жобаны жобалау талаптарына сәйкес келуі керек.
4. Қосылым мәліметтерін анықтаңыз:Негізгі пластинаның өлшемдерін, якорь-болттардың орналасуын, фланецке қойылатын талаптарды, арқалықтың қосылым орындарын және қаттылық бөлшектерін қамтамасыз етіңіз.
5. Қоршаған ортаны қарастырыңыз:Сыртқы, ылғалды, жағалаудағы немесе химиялық агрессивті орталар тоттанудан қорғауды қажет етуі мүмкін.
6. Тексеру талаптарын растаңыз:Өндіріс алдында өлшемді тексеруді, дәнекерлеуді тексеруді, бұзылмайтын бақылауды, жабын қалыңдығын және құжаттаманы талқылаңыз.
7. Логистиканы жоспарлау:Баған ұзындығын, тасымалдау шектеулерін, көтеру нүктелерін, сегменттеуді, орауды және орнату ретін қарастырыңыз.

Егжей-тегжейлі сызба немесе спецификациялар пакеті өндірушіге ең қолайлы дайындау бағытын және қосылым конфигурациясын анықтауға мүмкіндік береді. Сатып алушылар сонымен қатар бағандардың басқа дайындалған болат элементтерімен қалай біріктірілетінін түсіну үшін құрылымдық болат құрамдастарын қарастыра алады.

Жиі қойылатын сұрақтар

Дөңгелек қуыс болат құбыр бағандары үшін әдетте қандай материалдар қолданылады?

Q235B және Q355B құрылымдық болаттары әдетте осы бағандар үшін белгіленеді. Соңғы материал құрылымдық есептеулерге, қолданыстағы стандарттарға, қоршаған орта жағдайларына және жоба талаптарына сәйкес таңдалуы керек.

Жіксіз және дәнекерленген құбыр бағандарының айырмашылығы неде?

Жіксіз бағаналар жіксіз болат құбырдан жасалған және бойлық дәнекерлеу жоқ. Дәнекерленген бағаналар болат пластинадан қалыптасады және дәнекерлеу арқылы біріктіріледі. Дәнекерленген конструкция үлкен диаметрлер мен реттелетін қабырға қалыңдығы үшін үлкен икемділікті қамтамасыз етеді, ал жіксіз құбыр нақты диаметр мен құрылымдық талаптар үшін тиімді болуы мүмкін.

Дөңгелек қуыс болат құбыр бағанасын теңшеуге бола ма?

Иә. Өндіріс мүмкіндіктері мен инженерлік талаптарға байланысты диаметрі, қабырғасының қалыңдығы, ұзындығы, негіз тақталары, үстіңгі қосылымдар, қатайтқыштар, қосылым тақталары, болт саңылаулары, көтеру құлақтары, қосылым конфигурациялары және бетті өңдеулер теңшеуге болады.

Коррозиядан қорғау қалай жүзеге асырылады?

Кең таралған нұсқаларға атқылау, содан кейін праймер, аралық және үстіңгі жабын жүйелері кіреді. Ыстық мырышпен қаптау қолайлы қолданбалар үшін де қарастырылуы мүмкін, әсіресе тоттанудан қорғауды күшейту қажет болған жағдайда.

Дөңгелек құбыр бағандары сыртқы құрылымдарға жарамды ма?

Оларды баған өлшемдері, құрылымдық дизайн, қосылымдар және коррозиядан қорғау жүйесі тиісті түрде көрсетілген кезде шатырлар, жүру жолдары, ландшафттық құрылымдар, муниципалды құрылыстар және басқа ашық болат жүйелер сияқты сыртқы қолданбаларда пайдалануға болады.

Баға ұсыныстарын сұраған кезде қандай ақпаратты көрсету керек?

Пайдалы ақпарат саны, болат маркасы, сыртқы диаметрі, қабырға қалыңдығы, ұзындығы, қосылым сызбалары, негізгі тақта бөлшектері, бетті өңдеу талаптары, тексеру стандарттары, тағайындау және күтілетін жеткізу кестесін қамтиды. Құрылымдық сызбалар әсіресе теңшелген жобалар үшін пайдалы.

Неліктен кәсіби өндірушімен жұмыс істеу керек?

Құрылымдық баған толық жүк көтергіш жүйенің бөлігі ретінде орындалуы керек, сондықтан өнімді таңдау құбыр бағасын салыстырудан гөрі көп болуы керек. Өндіріс дәлдігі, дәнекерлеу сапасы, қосылым бөлшектері, бетті қорғау, тексеру процедуралары, орау және жеткізуді үйлестіру барлығы жобаның соңғы нәтижесіне әсер етеді.

ХАЙШЕН Q235B немесе Q355B құрылымдық болатын пайдаланатын дөңгелек қуыс болат құбыр бағандарын жеткізеді және негізгі тақталарды, қаттылықтарды, қосылым тақталарын, жоғары берік болттарды және қорғаныс жабындарын қоса, дайындау конфигурацияларын қолдайды. Жобаға тән талаптар үшін сатып алушылар сызбаларды, өлшемдерді, жүктеу ақпаратын, мөлшерді және қолдану шарттарын ұсына алады, осылайша сәйкес баған конфигурациясын бағалауға болады.

Болат конструкция жобасын жоспарлау немесе теңшелген құрылымдық бағандарды іздеу керек пе?Бүгін HAISHENG компаниясымен сызбаларыңызбен және техникалық талаптарыңызбен бөлісіңіз. Материалды таңдау, өндіру туралы мәліметтер, қосылым конфигурациялары, баға ұсыныстарын қолдау және жеткізуді жоспарлау үшін,бізбен хабарласыңыХАЙШЕН командасымен жобаңызды талқылау үшін.
