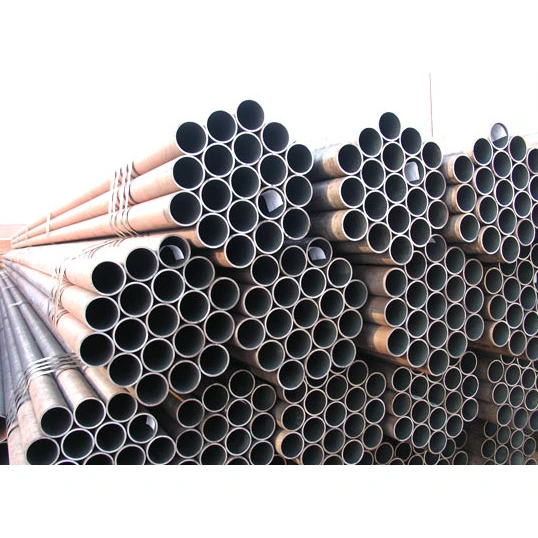

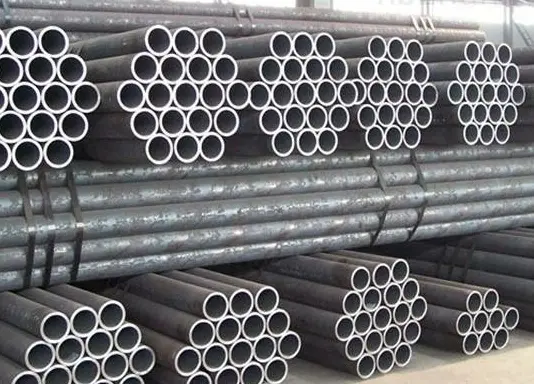

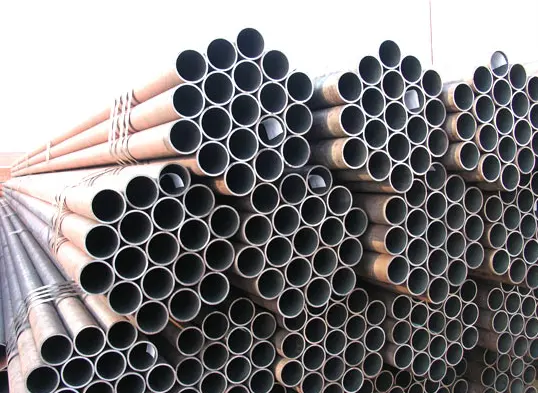

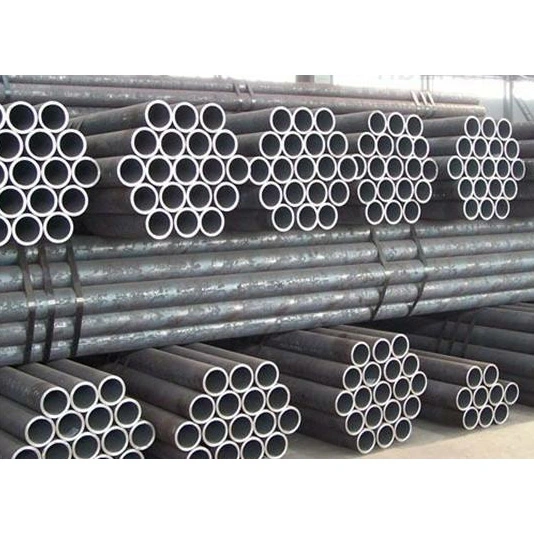

Жіксіз дөңгелек конструкциялы болат құбырлар

Сенімді қытайлық өндіруші және болат құрылымдық құрамдастардың бір реттік жеткізушісі ретінде HAISHENG қоймадан жіксіз дөңгелек құрылымдық болат құбырларды ұсынады. Бұл құбырлар қатты дайындамалардан ыстық илектеу және суық тарту сияқты процестер арқылы қалыптасады, нәтижесінде біркелкі, біртұтас құрылым болады. Олар GB/T 8163 және GB/T 6479 сияқты стандарттарға сәйкес келеді, жалпы материал сорттары 20# және Q355B.

Жіксіз дөңгелек конструкциялы болат құбырлардың сипаттамалары қандай?

I. Механикалық және құрылымдық сипаттамалар

1. Дәнекерленген тігістерсіз интегралды илемдеу және тесу арқылы қалыптасады; құбыр қабырғасының біркелкі, тығыз микроқұрылымы және тұрақты жан-жақты жүк көтергіштігі бар. Олар жоғары қысымға төзімділік, жоғары температураға төзімділік және шаршауға төзімділік бойынша дәнекерленген құбырлардан әлдеқайда асып түседі.

2. Тамаша тығыздау және қысымды көтеру мүмкіндіктері, ағып кетуге және жарылуға тамаша төзімділік, оларды үздіксіз, ұзақ мерзімді қысыммен жұмыс істеуге жарамды етеді.

3. Тегіс ішкі және сыртқы беттер, біркелкі қабырға қалыңдығы және жоғары құрылымдық қаттылық; кернеу, қысу, иілу және бұралуды қоса алғанда, күрделі кернеулерге төтеп беруге қабілетті.

II. Өндіріс және өнімділік артықшылықтары

1. Ыстық илектелген және суық илектелген сорттарда бар: ыстықтай илектелген құбырлар үлкен диаметрлерге, қалың қабырғаларға және жоғары температурада қолдануға жарамды; суық тартылған құбырлар жоғары өлшемдік дәлдік пен жоғары бет сапасын ұсынады, бұл оларды дәл машиналар мен шағын диаметрлі құбырлар үшін өте қолайлы етеді.

2. Материалдық нұсқалардың кең ауқымы; беріктік пен беріктікті одан әрі арттыру үшін сөндіру, шынықтыру немесе қалыпқа келтіру сияқты термиялық өңдеулерді қолдануға болады, бұл оларды ауыр жүктеме және циклдік жүктеу сценарийлері үшін қолайлы етеді.

3. Кең жұмыс температурасы диапазоны бар жоғары және төмен температурада тамаша өнімділік; төмен температурада сынғыш сынуға төзімді.

III. Өңдеу және қолдану сипаттамалары

1. Кесу, жону, жіптерді илеу, майыстыру, дәнекерлеу және термиялық өңдеуге жарамды; тамаша өңдеуге қабілеттілігі оларды механикалық құрамдас бөліктер мен дәл құбыр арматураларын өндіру үшін өте қолайлы етеді. 2. Икемді қосылу әдістері: әртүрлі өнеркәсіптік құрастыру талаптарын қанағаттандыру үшін фланецті, бұрандалы, дәнекерленген және қысқыш фитингтік қосылымдарды қолдайды.

3. Коррозияға төзімділікті арттыру үшін мырыштау, коррозияға қарсы жабын және пассивация сияқты өңдеулерден өте алады, бұл оларды күрделі жұмыс орталарына қолайлы етеді.

IV. Сатып алу және өзіндік құн сипаттамалары

1. Күрделі өндірістік процестер және салыстырмалы түрде төмен өндірістік қуаттар бірдей техникалық сипаттамалардағы дәнекерленген болат құбырлармен салыстырғанда жоғары бағаға әкеледі.

2. Жоғары немесе арнайы сипаттамалардың шектеулі қоры; кейбір стандартты емес өлшемдер тапсырыс беруді талап етеді, бұл жеткізу мерзімінің ұзағырақ болуына әкеледі.

V. Қолдану бойынша шектеулер

1. Жіксіз дөңгелек конструкциялы болат құбырлар тамаша жалпы өнімділікті ұсынса да, олар бірдей сипаттамалардағы дәнекерленген құбырларға қарағанда ауырырақ және көбірек материалды қажет етеді, нәтижесінде стандартты төмен қысымды, қоршаған орта температурасының азаматтық қолданбалары үшін үнемділік төмен болады.

2. Негізінен жоғары қысымды, жоғары температураны немесе қауіпті жағдайларды қамтитын маңызды өнеркәсіптік қолданбаларда қолданылады; әдетте стандартты тіректер немесе қарапайым қоршаулар сияқты төмен жүктемелі қосалқы компоненттер үшін пайдаланылмайды.

Қолдану және қолдану аясы

I. Негізгі қолданулар

1. Жоғары қысымды сұйықтықты тасымалдау

Жоғары қысымды суды, буды, сығылған ауаны, мұнайды, газды және химиялық орталарды тасымалдау; жіксіз табиғаты мен жоғары тығыздау мүмкіндіктері ағып кету қаупін жояды.

2. Жылулық және қазандық құбырлары

Жоғары температура мен жоғары қысым жағдайларына төтеп беруге қабілетті қазандық суының қабырғалары, аса қыздырғыштар, үстіңгі бөліктер және магистральдық жылу құбырлары желілері үшін қолданылады.

3. Химия өнеркәсібі және қысымды ыдыстардың құрамдас бөліктерін жасау

Күрделі химиялық орталар үшін жарамды реактор саптамалары, жылу алмастырғыш түтік байламдары, химиялық процесс құбырлары және коррозияға төзімді желілер.

4. Механикалық бөлшектерді өндіру

Гидравликалық цилиндрлер, пневматикалық цилиндрлер, төлкелер, дәл өңдеу дайындамалары, жетек біліктері және құрылыс машиналарына арналған жүк көтергіш құбырлы бөлшектер.

5. Мұнай, газ және энергетика

Мұнай және табиғи газды өндіру және тасымалдау желілері, жинау құбырлары және мұнай кәсіпшіліктерін бұрғылау және өндіруге арналған қосалқы құбырлар.

6. Ауыр салмақты болаттан жасалған құрылымдық бөлшектер

Жоғары қысымды дөңгелек құбыр бағаналары, ауыр жүкті фермалар, жүк көтергіш жабдықтың тіректері және үлкен машиналарға арналған жүк көтергіш құбырлы бөлшектер.

7. Мамандандырылған жұмыс жағдайларына арналған құбырлар

Төмен температуралы құбырлар, криогендік жабдық құбырлары, жанғыш немесе жарылғыш орталарды тасымалдау желілері және жоғары қысымды өрт сөндіру құбырлары.

II. Қолдану аясы

1. Қуат және жылу энергиясы: қазандық құбырлары, бу тарату желілері және жылу және когенерациялық электр станцияларындағы электр энергиясын өндіру жабдықтарына арналған қосалқы құбырлар.

2. Мұнай-химия өнеркәсібі: технологиялық құбырлар, жинау және тасымалдау желілері және мұнай өңдеу зауыттарындағы, химиялық зауыттардағы және мұнай/газ кен орындарындағы реакциялық жабдықтарға арналған құбыр компоненттері.

3. Ауыр машиналар: гидравликалық жабдыққа, құрылыс машиналарына, станоктарға және көлік құралдарын жасауға арналған дәлдіктегі құбырлардың бөлшектері мен білік бөлшектері.

4. Қалалық өртке қарсы қорғаныс: жоғары қысымды қалалық өртке қарсы құбыр желілері және өнеркәсіптік жоғары қысымды сумен жабдықтау жүйелері.

5. Архитектуралық болат конструкциялар: ауыр жүкті өнеркәсіптік зауыттар, стадиондар және үлкен көлемді фермалар үшін жүк көтергіш колонна құбырлары және бастапқы құрылымдық элементтер.

6. Кеме жасау және аэроғарыш өнеркәсібі: теңіз қозғалтқышы құбырлары, гидравликалық жүйелер және аэроғарыштық қолданбаларға арналған дәлдік құбырлары.

7. Тоңазытқыштар және криогендік құрылғылар: суық қоймалар, криогендік жабдықтар және сұйық азотты немесе сұйық оттегін тасымалдауға арналған құбырлар.

III. Таңдаудың ерекшеліктері

· Ыстық илектелген жіксіз құбырлар: Ең алдымен үлкен диаметрлі және қалың қабырғалы; әдетте жоғары температуралы, жоғары қысымды магистральдық құбырлар мен үлкен жүк көтергіш құрылымдық компоненттер үшін қолданылады.

· Суық тартылған жіксіз құбырлар: кішірек диаметрлермен, жоғары өлшемдік дәлдікпен және тегіс бетті өңдеумен сипатталады; әдетте дәл машиналар, аспаптық құбырлар және гидравликалық арматура үшін қолданылады.

Жіксіз дөңгелек конструкциялы болат құбырлардың өнімділік параметрлері

I. Атқарушы стандарттар (әдетте қолданылатын)

·GB/T 8162: Құрылымдық мақсаттарға арналған жіксіз болат құбырлар

·GB/T 8163: Сұйықтықты тасымалдауға арналған жіксіз болат құбырлар

·GB 3087: Төмен және орташа қысымды қазандықтарға арналған жіксіз болат құбырлар

·GB 5310: Жоғары қысымды қазандықтарға арналған жіксіз болат құбырлар

·GB 9948: Мұнай крекингіне арналған жіксіз болат құбырлар

II. Өлшемдік сипаттамалар

1) Сыртқы диаметр диапазоны (D)

·Ыстық прокат: 219–1200 мм (Жалпы өлшемдер: 57, 76, 89, 108, 159, 219, 273, 325)

·Суық тартылған / Суық илек: 6–219 мм (Кәдімгі дәлдіктегі құбыр өлшемдері: 16, 20, 25, 32, 38, 42, 48)

2) Қабырға қалыңдығы диапазоны (t)

·Ыстық прокат: ≥3 мм; максималды қалыңдығы 100 мм-ден асуы мүмкін

·Суық тартылған: 0,5–10 мм

3) Ұзындығы

·Ыстық прокат: 6–12 м (әдетте 9–12 м)

·Суық сызылған: 2–6 м; бекітілген ұзындықтар қол жетімді

4) Өлшемдік төзімділіктер (Типтік)

·Сыртқы диаметрі: ±0,5 мм немесе ±1% (қайсысы қатаңырақ)

·Қабырға қалыңдығы: +15% / −12,5%

·Суық тартылған дәлдік құбыры: OD төзімділігі ±0,05 мм дейін; қабырға қалыңдығы ±0,05 мм

5) Теориялық салмақ (кг/м)

W=(D−t)×t×0,02466

III. Механикалық қасиет параметрлері (қоршаған орта температурасы, типтік бағалар)

1) Көміртекті болаттан жасалған құбырлар (10#, 20# сорттары)

10-сынып #:

Созылу беріктігі (Rm): ≥335 МПа

Шығымдылық күші (ReL): ≥205 МПа

Сынудан кейінгі ұзару (A): ≥24%

20#-сынып (Ең таралған):

Rm: 410–550 МПа

ReL: ≥245 МПа МПаА: ≥25%

2) Төмен легирленген жоғары берік болат (Q345B/Q355B)

·Рм: 470–630 МПа

·ReL: ≥345 МПа

·A: ≥20%

3) Жалпы қазандық/жоғары қысымды сорттар (20G, 15CrMoG, 12Cr1MoV)

·20G: Rm 410–550 МПа, ReL ≥245 МПа

·15CrMo: Rm 440–640 МПа, ReL ≥295 МПа

4) Қаттылық (HB)

·20#, Q345: Шамамен. 137–197 HB

· Легірленген және шыңдалған болат: 200–280 HB

IV. Қысым және температура параметрлері

1) Жұмыс қысымы (эмпирикалық мәндер, 20#/GB/T8163)

· Қоршаған орта температурасы: ≤10 МПа (100 бар)

·Қазандық құбыр (20Г): ≤16 МПа

·Жоғары қысымды қазандық (12Cr1MoV): 25 МПа+ дейін

2) Қолданылатын температура

·Жалпы сұйықтық құбыры (20#): −20 - 350°C

·Қазандық құбыр (20Г): ≤450°C

·Ыстыққа төзімді қорытпа (15CrMo/12Cr1MoV): ≤550–580°C

·Төмен температуралы болат (Q345D): -40°C температурада қолдануға болады

3) Гидростатикалық сынақ қысымы (стандартты)

·GB/T8163: P=2⋅σ⋅t/D (σ = берілген аққыштық шегінің 60%); әдетте 6–10 МПа, 10–30 с ұсталады

V. Физикалық қасиеттері (шамамен қоршаған орта температурасында)

·Тығыздығы: 7,85 г/см³

·Икемділік модулі: 2,06×10⁵ МПа

· Пуассон қатынасы: 0,3

· Жылу өткізгіштік: шамамен. 45 Вт/(м·К)

· Сызықтық кеңею коэффициенті: шамамен. 12 × 10⁻⁶ /°C

VI. Өндіріс процесі және бетінің сапасы

· Жіксіз (дәнекерлеу тігістері жоқ); біркелкі микроқұрылым; дәнекерлеу тігістеріне байланысты беріктік әлсіздігі жоқ

· Суық сызылған: тегіс бетті өңдеу (Ra 3,2–12,5 мкм); жоғары өлшемдік дәлдік

· Ыстық прокат: ауыр беттік шкаласы; төменгі өлшемдік дәлдік; төмен құны
