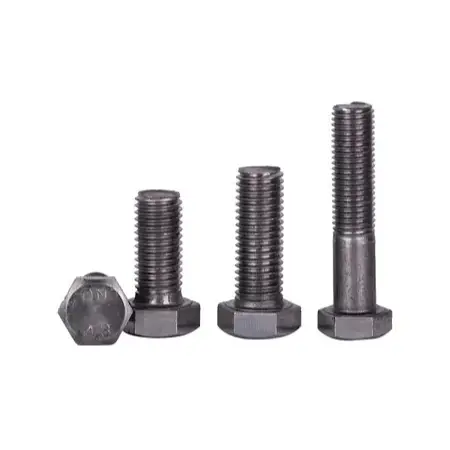

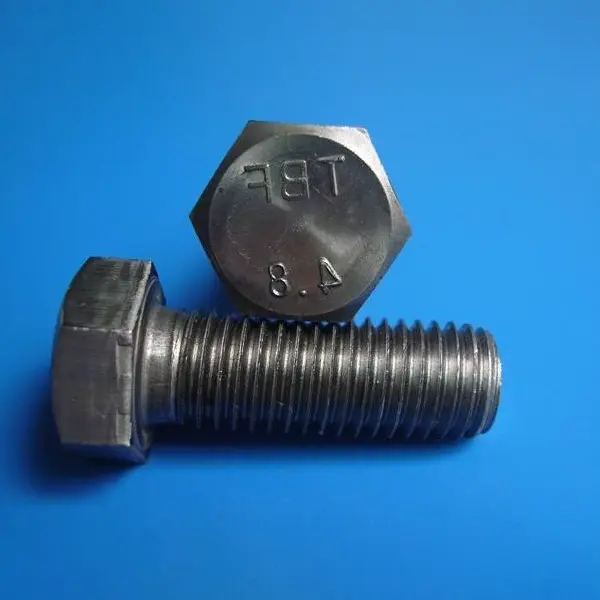

Құрылысқа арналған стандартты болат қосқыш болттар

Негізгі анықтамалар және стандартты конфигурациялар

Қолданылатын стандарттар: GB/T 5780 (C класы – өрескел/коммерциялық сорт), GB/T 5782 (A/B класы – дәлдік/тазаланған сорт)

I. Өнім анықтамалары

1. Сипаттама

Құрылысқа арналған стандартты болат қосқыш болттар қайталама қосылыстар мен уақытша бекіту үшін қолданылатын жалпы мақсаттағы бекіткіштер болып табылады. Олар дизайнды алдын ала жүктеуді қажет етпейді; оның орнына олар жүктерді болттың иінінің ығысу кедергісі және қосылған құрамдас бөліктердің жанасу беттеріндегі тірек қысымы арқылы береді. Өндірістік дәлдік бойынша олар екі негізгі түрге жіктеледі: С сыныбы (дөрекі/коммерциялық сорт) және А/В сыныбы (дәлдік/тазаланған сорт).

2. Күш дәрежесі

Жалпы бағалар: 4.6, 4.8 және 5.6. Олардың беріктігі жоғары берік болттарға қарағанда айтарлықтай төмен; оларды бастапқы жүк көтергіш қосылыстарда немесе ауыспалы динамикалық жүктемелерге байланысты қосылыстарда қолдануға болмайды.

3. Жалпы материалдар

Негізгі корпус төмен көміртекті болаттан немесе Q235-тен жасалған, бұл жоғары үнемділік пен өңдеудің қарапайымдылығын ұсынады.

4. Спецификация ауқымы

Номиналды диаметрлер: M10, M12, M16, M20, M22, M24; номиналды ұзындықтар: 30–200 мм (сұраныс бойынша реттеледі).

Классификация мәліметтері

С класы (дөрекі/коммерциялық сорт) болттар: төмен өндірістік дәлдікпен, үлкенірек ілмектерге төзімділікпен және болт саңылауларындағы үлкен саңылаулармен сипатталады; олар ыңғайлы жерде орнатуға мүмкіндік береді және инженерлік жобаларда ең көп қолданылатын түрі болып табылады.

A/B класы (дәлдік/тазаланған сорт) болттар: жүктеменің біркелкі таралуын қамтамасыз ететін жоғары дәлдік және тығыз бекіту саңылауларымен сипатталады; әдетте жабдық негіздері мен дәлдікпен біріктіру қосылыстары үшін қолданылады.

II. Стандартты жинақ конфигурациясы

Құрылысты қосу болттары үшін стандартты жинақ: 1 болт + 1 алтыбұрышты гайка + 1 тегіс шайба; арнайы жұмыс жағдайларына байланысты серіппелі шайбаларды қосуға болады. 1. Алты қырлы басы бар стандартты болт корпусы; стандартты өрескел жіптер мен диаметрі кішірейтілген қималары жоқ тұтас ілмекпен ерекшеленеді.

2. Стандартты сәйкес келетін алты қырлы гайка; сенімді бекіту үшін жіптер тураланады.

3. Тегіс шайба (стандартты): Мойынтірек аймағын ұлғайту және қатайту кезінде беттің зақымдануын болдырмау үшін гайка немесе болт басының астына орналастырылған.

4. Серіппелі шайба (қосымша): серпімді құлыптауды қамтамасыз ету үшін дірілге ұшырайтын жерлерде орнатылады; қопсытуды болдырмау үшін ғана қызмет етеді және құрылымдық жүк көтеру қабілетін арттырмайды.

Стандартты құрастыру конфигурациялары:

· Негізгі: 1 болт + 1 гайка + 1 тегіс шайба (ең көп таралған)

· Босатуға қарсы: 1 болт + 1 гайка + 1 тегіс шайба + 1 серіппелі шайба

III. Беттік өңдеу

1. Қарапайым / Қара оксид: Құрғақ үй орталары үшін; ең төмен құны.

2. Ыстық мырыштау: сыртқы, ашық, ылғалды немесе коррозиялық орталар үшін; тотқа төзімді және берік.

3. Электрофорез / Кескіндеме: Негізгі коррозиядан қорғайтын сәндік әрлеу; әдетте қоршаулар мен қоршаулар үшін қолданылады.

IV. Қолдану сценарийлері

1. Тетіктерді уақытша құрастыру және бекіту.

2. Қоршаулар, баспалдақтар, техникалық қызмет көрсету платформалары, шатыр/қабырға жабындары және құбыр тіректері сияқты қосалқы құрылымдарға арналған қосылыстар.

3. Жеңіл көмекші құрылымдар және жүк көтермейтін сәндік элементтер.

V. Қосымша ұпайлар

1. Орнату: стандартты қолмен немесе электр кілттерін пайдаланып қатайтуға болады; бастапқы қатайтуға, соңғы қатайтуға немесе айналу моментін бақылауға арнайы талаптар жоқ.

2. Сипаттамалары: сәл үлкен саңылауларға орнатуға мүмкіндік береді; құрастыру/бөлшектеу және қайта пайдалануға оңай; жоғары дірілді ортада қопсытуға бейім.

3. Шектеулер: болат арқалықтар, бағандар немесе кран арқалықтары сияқты маңызды жүк көтергіш қосылыстарда жоғары берік болттарды ауыстыру ретінде қатаң тыйым салынады.

Құрылысқа арналған стандартты болат қосылым болттарының негізгі артықшылықтары қандай?

1. Төмен құны, сатып алу оңай және өте әмбебап.

2. Арнайы құралдар қажет емес; орнатуды стандартты қолмен кілтпен орындауға болады.

3. Төмен беріктік және төмен алдын ала жүктеме; дірілге және сырғуға әлсіз қарсылық.

4. Бірнеше рет бөлшектеуге және қайта жинауға болады; орнату және алып тастау ыңғайлы.

5. Жүктеме кезінде деформацияға бейімділік; болат конструкциялардағы бастапқы жүк көтергіш қосылыстарға жарамсыз.

Ерекшеліктерді саралау

I. Негізгі артықшылықтар

1. Төмен шығын және жоғары экономикалық тиімділік

Бұл стандартты құрылыс болттарына арналған шикізат пен өндіріс процестері қарапайым, нәтижесінде бірлік бағасы жоғары берік болттарға қарағанда әлдеқайда төмен болады; олар кең көлемді қайталама қосылымдар немесе уақытша бекіту үшін пайдаланылған кезде шығындарды айтарлықтай төмендетеді.

2. Жабдықтың минималды талаптарымен қарапайым орнату

Калибрленген крутящий кілттердің немесе мамандандырылған соңғы қатайтатын жабдықтың қажеті жоқ; стандартты қолмен немесе электрлік кілттер жеткілікті. Процесс бастапқы қатайту, соңғы қатайту немесе моментті қайта тексеру сияқты күрделі қадамдарды болдырмайды, бұл үйренуді және орындауды жеңілдетеді.

3. Жоғары бейімделу және орнатуға төзімділік

Болт пен саңылау арасындағы үлкен саңылау (С дәрежесіндегі дөрекі болттарға тән) бөлікті құрастыруды жеңілдете отырып, саңылауларды орнында шамалы үлкейтуге және туралауды реттеуге мүмкіндік береді. Орнату шектелген кіру аймақтарынсыз кез келген кеңістіктік бағдарда мүмкін болады.

4. Икемді құрастыру/бөлшектеу және қайта пайдалану мүмкіндігі

Құрылымдық зақымдануды болдырмау үшін жасалған бұл болттарды алып тастау және қайта орнату оңай, бұл жоғары айналым жылдамдығын ұсынады; олар әсіресе уақытша бекітуге, жиі жөндеуді қажет ететін аумақтарға немесе болашақта өзгертуге және ауыстыруға жататын құрамдас бөліктерге қолайлы.

5. Қарапайым конфигурация және сайтта оңай басқару

Стандартты жинақ болттан, гайкадан және тегіс шайбадан тұрады. Компоненттер аз болса, сәйкес келмеу немесе жоғалу қаупі аз болады, инвентарлық қорларды сақтауды және сайтта сұранысты басқаруды жеңілдетеді.

II. Салыстырмалы кемшіліктер

1. Дизайндың алдын ала жүктемесі жоқ; сырғанау мен дірілге әлсіз қарсылық

Жүктемені тасымалдау тек жіпті құлыптауға негізделген; олар динамикалық жүктемелер немесе қайталанатын діріл кезінде оңай босайды және оларды негізгі жүк көтергіш немесе шаршау сыни қосылыстарда пайдалануға қатаң тыйым салынады.

2. Төмен беріктік дәрежесі

Негізінен 4.6 немесе 4.8-сыныптар; олардың созылу және ығысу жүк көтергіштігі 8,8 немесе 10,9 разрядты жоғары берікті болттардан әлдеқайда төмен, бұл оларды ауыр жүктемелерге немесе елеулі иілу сәттеріне жарамсыз етеді. 3. Байланыс қаттылығының нашарлығы

Жүктеме кезінде құрамдас бөліктер сырғанау мен деформацияға ұшырайды, бұл болат конструкциясының бастапқы қосылыстарының қаттылық талаптарын қанағаттандырмайды.

III. Таңдау критерийлерінің қысқаша мазмұны

1. Қарапайым болттарға келесілер үшін басымдық беріңіз: Уақытша бекіту, қосалқы құрылымдар (қоршаулар, кронштейндер, қаптамалар және т.б.), статикалық жүктемені қолдану және сырғуға төзімділігі жоғары талаптары жоқ орындар.

2. Беріктігі жоғары болттарды таңдаңыз: Негізгі жүк көтергіш элементтерді (арқалықтар, бағандар, кран арқалықтары, фермалар және т.б.), динамикалық жүктемелер, жоғары қаттылық талаптары және сырғануға төзімділік талаптары бар тұрақты қосылыстар.

Сайттағы құрылыс процесі

Қолданылатын стандарт: GB 50205-2020. С класы (дөрекі) және А/В класы (дәлдік) кәдімгі болттарға қолданылады; екі сценарийді қамтиды: уақытша бекіту және тұрақты құрылымдық байланыстар.

I. Құрылысты дайындау

1. Материалды тексеру: болттың сипаттамаларын, ұзындығын, беріктік дәрежесін және бетті өңдеуді тексеріңіз. Қажет болса, сәйкес келетін гайкаларды, тегіс шайбаларды және серіппелі шайбаларды талап ету; оларды ұйымдасқан түрде сақтаңыз және жіптерді зақымданудан қорғаңыз.

2. Құрал дайындау: Стандартты қол кілттері, электр кілттері, бұрыштық тегістеуіштер, файлдар мен маркерлер; моментті калибрлеуге арналған жабдық қажет емес.

3. Құрамдас бөлікті тексеру: шаңды, майды және тотты кетіру үшін қосылым беттерін тазалаңыз. Пластиналарды қосу саңылауларын тексеріңіз; егер бос орындар тым көп болса, спецификацияға сәйкес шығыр тақталарын орнатыңыз.

4. Тесіктердің туралануын тексеру: болт саңылауларының туралануын тексеріңіз. С класының болттары үшін шамалы ойып алуға рұқсат етіледі, бірақ тесіктерді үлкейту үшін газбен кесуге қатаң тыйым салынады; шамадан тыс ауытқулар түзету шараларын қажет етеді (мысалы, толтыру және қайта бұрғылау).

II. Құрамдас бөліктерді орналастыру және уақытша бекіту

1. Болат бөлшектерін көтеру және туралау; осьтерді, биіктікті және тегістікті реттеу; уақытша тіректермен қорғаңыз.

2. Жалпы орын ауыстыруды болдырмау үшін аздаған болттарды немесе дрейф түйреуіштерін пайдаланып позицияны уақытша бекітіңіз.

III. Болтты кірістіру

1. Болттарды еркін салыңыз; тұрақты бағдарды сақтау; соғу арқылы оларды күштеп кіргізбеңіз.

2. Құрастыру реті: болт басы → Құрамдас тақта беті → Тегіс шайба → (қажет болса, серіппелі шайба) → Басқа құрамдас тақта беті → Гайка. 3. Серіппелі шайбаның бөлінген ұшы мойынтірек бетіне тегіс жатпауы керек; бұл қопсытуға қарсы функцияны қамтамасыз етеді.

IV. Бекіту операциялары

1. Бекіту реті: Түйіндердегі болт топтары үшін орталықтан сыртқа қарай симметриялы түрде қатайтыңыз; ұзын жалғау қосылыстары үшін пластинаның бұралуын немесе кернеудің біркелкі таралуын болдырмау үшін ортасынан екі ұшына қарай жүріңіз.

2. Бекіту талаптары: Пластина беттері тығыз байланыста болғанша қатайтыңыз; қалыпты қатайту жеткілікті. Бастапқы қатайтуға, соңғы қатайтуға немесе момент шектеулеріне арнайы талаптар жоқ, сондай-ақ алдын ала жүктемені қатаң бақылау қажет емес.

3. Көп қатарлы болттарды орналастыру үшін әрбір болтты жеке және ретімен қатайтыңыз; болттардың өткізіп алынбағанына немесе жеткіліксіз тартылмағанына көз жеткізіңіз.

V. Сыртқы түрі Дайын жұмысты өңдеу және қорғау

1. Бекіткеннен кейін қосылыс маңындағы қоқыстарды және артық металл үгінділерін тазалаңыз.

2. Ашық жіптердің ұзындығын тексеріңіз; стандарт - 2-3 жіп. Ашық бөлік тым ұзын немесе тым қысқа болса, тиісті ұзындықтағы болтпен ауыстырыңыз.

3. Ашық жіптерге және кесу немесе соққыдан зардап шеккен аймақтарға жанасу тотқа қарсы бояуды жағыңыз.

4. Аяқталған буындарды ауыр соққылардан немесе сыртқы әсерлерден қорғаңыз.

VI. Сапаны тексеру және қабылдау

1. Кешенді визуалды тексеру

· Болттар, гайкалар және шайбалардың барлығы бар және дұрыс орнатылған, ешбір бөлшектері жетіспейтін немесе тураланбаған;

· Байланыс беттері көзге көрінетін бос орындарсыз тығыз орналасады;

· Ашық жіптер визуалды сапа стандарттарына сәйкес келетін 2–3 жіпті өлшейді;

· Балға белгілері немесе жіптің зақымдалуы жоқ.

2. Функционалдық тексеру

Ешқандай қопсыту болмайтынына көз жеткізу үшін дірілге ұшыраған жерлерде мақсатты нүктелік тексерулерді жүргізіңіз.

VII. Құрылыс салуға тыйым салулар

1. Газды кесу немесе жағу арқылы ұлғайтуға немесе тесіктер жасауға қатаң тыйым салынады;

2. Бастапқы жүк көтергіш қосылыстарда жоғары берік болттарды қарапайым болттармен ауыстыруға қатаң тыйым салу;

3. Серіппелі шайбаларды артқа қарай орнатуға немесе өткізіп жіберуге болмайды;

4. Жиі дірілге ұшырайтын жерлерде қарапайым болттарды жүк көтергіш қосылымның жалғыз құралы ретінде пайдалануға болмайды. Жеңілдетілген процесс

Құрылысты дайындау → Құрамдас бөліктерді туралау және уақытша бекіту → Болтты кірістіру + шайбалар мен гайкаларды құрастыру → Симметриялық қатайту → Жіптің шығуын тексеру + коррозияға қарсы жанасу → Қабылдауды тексеру

Негізгі өнімділік параметрлері

Стандарттар: GB/T 5780, GB/T 5782, GB/T 3098.1; С класы (дөрекі) болттар және А/В класы (дәлдік) болттар болып жіктеледі; жалпы беріктік бағалары: 4.6, 4.8, 5.6.

I. Негізгі материал және қаттылық

1. Жалпы материалдар: Төмен көміртекті болат, Q235

2. Беттік өңдеу: Қарапайым әрлеу, қара оксид, ыстық мырыштау, электрофорез

3. Роквелл қаттылығы (HRC)

1. 4.6/4.8 дәрежелері: ≤28 HRC

2. 5.6-сынып: 22–32 HRC

II. Механикалық қасиеттер (ең аз мәндер)

Ескерту: Кәдімгі болттар жобалық алдын ала жүктемеге ұшырамайды; жүктеменің берілуі ығысу мен тірек әрекетіне байланысты.

III. Өлшемдік және жіптерге төзімділік

1. Жіп дәлдігі

1. С класы (дөрекі) болттар: 8 г (үлкен төзімділік, болт пен саңылау қабырғасы арасындағы айтарлықтай саңылау; көбінесе жұмыс орнында қолданылады)

2. A/B класы (дәлдік) болттар: 6 г (жоғары дәлдік, ең аз қондыру саңылауы)

2. Ұзындыққа төзімділік: Номиналды ұзындығы ±2 мм

3. Саңылаудың түзулігі: ‰ (милле)

IV. Құрылыс және орнату параметрлері

1. Жіп проекциясы: қатайтқаннан кейін гайкадан тыс шығатын 2–3 жіп қолайлы болып саналады.

2. Құрастыру керек-жарақтары

1. Стандартты: тегіс шайба; дірілдеу компоненттері үшін қосылған серіппелі шайба (тек қопсытуды болдырмау үшін қызмет етеді; жүк көтеру қабілетін арттырмайды)

3. Тесіктерге қойылатын талаптар

1. C класты (дөрекі) болттар: файлды пайдалана отырып, жердегі тесіктерді шамалы үлкейтуге рұқсат етіледі; газды кесу арқылы үлкейтуге қатаң тыйым салынады

2. A/B класы (дәлдік) болттар: сәйкестік дәлдігін қамтамасыз ету үшін саңылауларды үлкейтуге қатаң тыйым салынады.

V. Өнімділік сипаттамалары

1. Сырғанау кедергісі: алдын ала жүктеме жоқ; жанасу беттерінде әлсіз сырғанау кедергісі; ауыспалы динамикалық жүктемелерге немесе қарқынды дірілге ұшырайтын буындар үшін жарамсыз

2. Қайта пайдалануға жарамдылық: бірнеше рет бөлшектеуге және қайта пайдалануға болады

3. Қосылымның қаттылығы: салыстырмалы түрде төмен қаттылық; жүктеме кезінде сырғанау деформациясына бейім

VI. Қолдану аясы

1. Құрылысқа арналған стандартты болат қосқыш болттар: тек уақытша бекітуге, қосалқы құрылымдарға және статикалық жүктемесі бар көмекші компоненттерге арналған.

2. Тыйым салынған пайдалану: болат қаңқаның арқалық-бағанға қосылыстары, кран арқалықтары немесе ұзын аралық фермалар сияқты негізгі жүк көтергіш қосылыстар үшін пайдаланылмауы керек; жоғары берік болттарды алмастыра алмайды

Жиі қойылатын сұрақтар

1-сұрақ: С және А/В сыныбының болттарының айырмашылығы неде?

A: C класты болттар үлкенірек иінді рұқсаттары және болт пен тесік қабырғасы арасындағы үлкен саңылаулары бар өрескел/коммерциялық сорт болып табылады. Олар уақытша бекіту және қайталама құрылымдар үшін ең көп қолданылатын түрі болып табылады, өйткені олар жердегі тесіктерді туралауды кішігірім реттеуге мүмкіндік береді. A/B класты болттар - бұл жабдық негіздері мен дәлдікпен біріктіру қосылыстары үшін қолданылатын тығыз саңылаулары және жүктемені біркелкі бөлуі бар дәлдік/тазартылған сорт.

2-сұрақ: Жоғары берік болттардың орнына қарапайым болттарды қолдануға бола ма?

A: Жоқ. Қарапайым болттардың (4.6/4.8/5.6-сынып) конструкциялық алдын ала жүктемесі жоқ, беріктігі төмен, сырғанау мен дірілге төзімділігі төмен. Оларды болат арқалық-бағаналық қосылыстар, кран арқалықтары және ұзын аралық фермалар сияқты бастапқы жүк көтергіш қосылыстарда қолдануға қатаң тыйым салынады. Барлық маңызды құрылымдық қосылыстар үшін жоғары берік болттар (8.8/10.9 сынып) қолданылуы керек.

3-сұрақ: Серіппелі шайбаның мақсаты қандай?

A: Серіппелі шайба діріл әсерінен босап кетпеу үшін серпімді құлыптауды қамтамасыз етеді. Ол тегіс шайба мен гайка арасына орнатылады. Стандартты статикалық жүктеме қолданбалары үшін тек жалпақ шайба жеткілікті. Дірілдейтін жабдық, кранға іргелес құрылымдар немесе динамикалық жүктеме жағдайлары үшін серіппелі шайба ұсынылады, бірақ бәрібір жоғары берік болттың алдын ала тартылуымен бірдей қопсытуға қарсы өнімділікті қамтамасыз етпейді.

4-сұрақ: Қарапайым болттарды қайта пайдалануға болады ма?

A: Иә. Unlike torque shear high strength bolts, ordinary bolts can be disassembled and reused multiple times without compromising their load-bearing capacity, provided the threads and shank are not damaged. Бұл оларды уақытша бекітуге, техникалық қызмет көрсетуге кіру нүктелеріне және болашақта өзгертуге жататын құрамдас бөліктерге өте ыңғайлы етеді.

5-сұрақ: Қарапайым әрлеу, қара оксид және ыстық мырыштау арасында қалай таңдауға болады?

A: Қарапайым әрлеу / қара оксид тек құрғақ үй орталары үшін жарамды. Ыстық мырыштау сыртқы әсерге, ылғалды жағдайларға немесе коррозиялық орталарға қажет; ол 8-10 жыл коррозияға төзімділікті қамтамасыз етеді. Негізгі коррозиядан қорғайтын сәндік қолданбалар үшін электрофорез жабыны бар.
