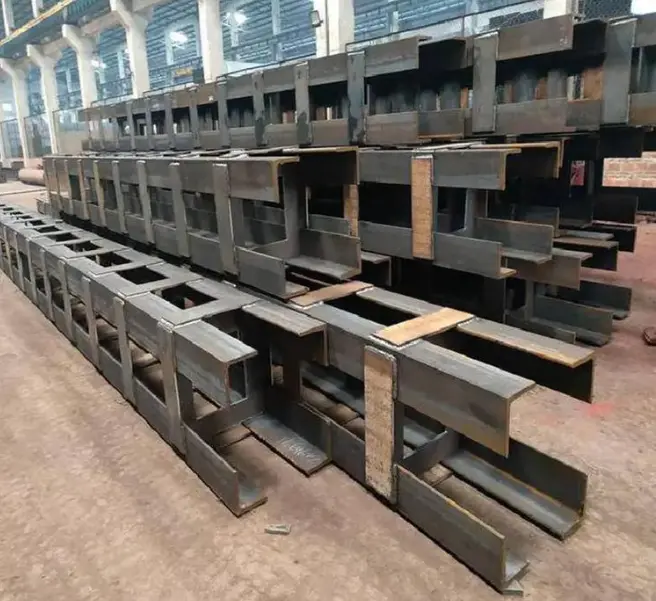

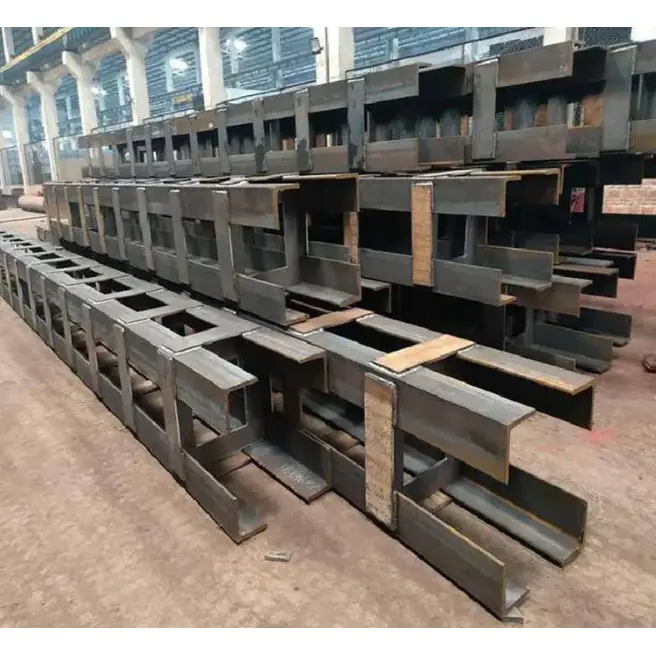

Пішінді құрылымдық болат баған

Бұл пішінді құрылымдық болат бағандар құрылыс сызбалары, нақты алаң орналасулары және нақты жүк көтеру талаптары негізінде жасалады. Шикізат ретінде ұлттық стандартты құрылымдық болат секциялар мен болат табақтарды пайдалана отырып, олар стандартты емес, ерекше пішінді жүк көтергіш колонналарды жасау үшін кесу, майыстыру, қосу және дәнекерлеу, түзету, негіздік пластиналар мен тіреуіш тақталарды бекіту, тесіктерді өңдеу және коррозияға қарсы бетті өңдеуді қоса алғанда, тапсырыс бойынша бірқатар процестерден өтеді.

Өнімнің анықтамасы және конфигурациясы

I. Өнімнің анықтамасы

1. Core Definition

Пішінді құрылымдық болат баған стандартты тікбұрышты, дөңгелек немесе әдеттегі H-сәулелік санаттарынан тыс болатын көлденең қимасы бар тік жүк көтергіш болат элементті білдіреді. Бұл бағаналар бірнеше болат пластина элементтерін, құрылымдық секцияларды және/немесе болат құбырларды дәнекерлеу арқылы дайындалады. Олар негізінен құрылыс бұрыштары, жасырын қабырға бағаналары, сәулет ерекшеліктері, үлкен аралығы бар орындар және тұрғын үй немесе қоғамдық құрылыс қаңқалары сияқты қолданбаларда қолданылады, құрылымдық жүк көтеру талаптарын сәулеттік кеңістіктік және эстетикалық қажеттіліктермен теңестіреді.

2. Жалпы қима классификациялары

L-тәрізді (Corner Column): Бұрыштарды салуға арналған; екі элементтен тұрады; ішкі кеңістікке шықпай қабырғаларға сәйкес келеді.

T-тәрізді (Edge Column): Қабырғалардың ортасында немесе дәліздердің бойында қолданылады; үш элементтен тұрады; теңдестірілген жүктемені бөлуді ұсынады.

Крест тәрізді (Орталық баған): Ғимарат ішінде негізгі баған ретінде пайдаланылады; төрт симметриялы элементтердің ерекшеліктері; жоғары бүйірлік жүктемеге төзімділік пен сейсмикалық өнімділікті ұсынады.

Z-тәрізді, гауһар тәрізді және көп элементті торлы бағандар: күрделі еден жоспарларына, үлкен аралықтарға және консольдық құрылымдарға арналған.

Композиттік пішінді бағандар: Т-секциялары немесе H-сәулелері бар шаршы немесе дөңгелек түтіктерді біріктіру арқылы қалыптасады; жоғары қабатты және ауыр жүкті қолданбалар үшін негізгі таңдау. ·Айнымалы қимасы / Қисық стандартты емес колонналар: Архитектуралық қасбеттерді сәндеуге және қисық перде қабырғаларына арналған; бағанның диаметрі немесе ені ұзындығы бойынша өзгереді.

3. Материалдар мен қосымшалар

·Бастапқы материалдар: Q235B, Q355B (стандартты жобалар); Төмен температура / Жоғары сейсмикалық қолданбалар: Q355NL, Q355GJ.

·Негізгі ерекшеліктері: қабырғаға жасырылған жіңішке баған аяқтары, жоғары кеңістікті пайдалану, жоғары буын қаттылығы және икемді сәндеу.

II. Стандартты конфигурация бумасы

(I) Бағанның денесі

1. Негізгі аяқ профильдері: шаршы/дөңгелек қуыс секциялар, Т-секциялар, H-секциялар немесе көлденең қиманың дизайны негізінде құрастырылған және дәнекерленген қалың болат табақтар; аяқтың стандартты қалыңдығы 8–50 мм; аяқ биіктігі мен қалыңдығының арақатынасы ≤ 4 (код шегі).

2. Ішкі қатайту жүйесі

oКөлденең қатайтатын сақиналар/пластиналар: Жергілікті бүгуді болдырмаңыз; аралық жүктеме дизайнымен анықталады.

o Тік қатайтатын қабырғалар: кернеуді тарату үшін көп аяқты түйіспелер мен арқалық-бағаналық түйісу аймақтарында шоғырланған.

3. Сегменттік сплайсинг құрылымы: сегменттерде дайындалған өте ұзын бағаналар; айналмалы түйіспелі дәнекерлеулер (100% ультрадыбыстық сынаумен I дәрежелі дәнекерлеулер); зауыттық алдын ала құрастыру, содан кейін орнында жалғау.

(II) Соңғы қосылым керек-жарақтары

1.Бағанның негізі тақтасы (төменгі шеті): қалыңдығы 16–60 мм шаршы немесе тапсырыс бойынша жасалған болат табақ; анкерлік болттарды (M20–M64), қатайтатын қабырғаларды және бетон іргетасқа бекітуге арналған анкерлік тақталарды қамтиды.

2.Бағанның үстіңгі тақтайшасы / Соңындағы тақтайша (жоғарғы шеті): Тегіс ұш тақтайша, қиғаш ұш тақтайша немесе арнайы фланец тақтасы; жоғарғы деңгейлі бағандарға немесе болат арқалықтарға қосу үшін алдын ала бұрғыланған болт саңылаулары немесе дәнекерлеу қиғаштары бар.

3.Соңғы қақпақ тақтасы: су мен қоқыстың түсуін болдырмау үшін бағананың үстіңгі және астыңғы жағын тығыздайды; толық тығыздау үшін толығымен дәнекерленген.

(III) Бірлескен керек-жарақтар

1.Корбельдер / Гуссет тақталары: болат арқалықтарды, фермаларды немесе бекіткіш элементтерді қолдау үшін стандартты емес колоннаның бүйірлеріне дәнекерленген консольді корбельдер немесе байланыс тақталары. 2. Сақиналы немесе бүйірлік жалғау пластиналары колонна аяқтарының сыртқы жиектері бойымен орналастырылады, көп бағытты болат арқалық қосылыстары мен перде қабырғаларының жақтауларының қосымшаларын орналастырады.

3. Кесетін шпилькалар болат пен бетон арасындағы композиттік әрекетті күшейтетін, бетонмен қапталған немесе бетонмен толтырылған арнайы пішінді болат құбырлы бағандарға арналған.

(IV) Коррозиядан қорғау, жабу және қорғау шаралары

1. Тотты кетіру: Са2,5 сыныбына дейін толық бетін атқылау немесе құм себу.

2. Coating system

o Стандартты коррозиядан қорғау: эпоксидті мырышқа бай праймер + аралық жабын + үстіңгі жабын; құрғақ пленканың жалпы қалыңдығы: 80–160 мкм.

o Жоғары коррозияға ұшырайтын орталар (жағалау/химиялық): Ыстық мырыштау; мырыш жабынының қалыңдығы ≥ 85 мкм.

3. Өрттен қорғау: Өрт қауіпсіздігі талаптары бар аймақтарда отқа төзімді жабындарды (жұқа пленка немесе қалың пленка түрлері) жағу.

(V) Орнату шығын материалдары

· Жалғау болттары: Стандартты болттар және 8.8/10.9 дәрежесі жоғары берік болттар (арқалық-бағаналық қосылыстар үшін).

· Дәнекерлеуге арналған материалдар: негізгі металмен үйлесімді дәнекерлеу сымы мен электродтары.

· Орналастыру компоненттері, уақытша қосу тақталары және көтеру құлақтары (зауытта алдын ала орнатылған).

(VI) Құрама және туынды конфигурациялар

1. Бетонмен толтырылған арнайы пішінді болат құбырлы баған: Колонна корпусында алдын ала дайындалған төсеу және ауа шығаратын тесіктер бар; C30/C40/C50 бетонын орнында құю жүк көтеру қабілетін айтарлықтай арттырады.

2. Бетонмен қапталған арнайы пішінді колонна: Колонна аяқтарының сыртқы жағында бойлық арматура мен үзеңгілер орналастырылады, содан кейін қалып пен бетон құйылады; отқа төзімділікті, су өткізбеушілікті және күшейтілген қаттылықты қамтамасыз етеді.

3. Торлы арнайы пішінді колонна: пластиналар немесе штангалары бар бірнеше болат секцияларды құрастыру; жеңіл және ұзақ мерзімді қолданбаларға арналған.

III. Толық жеткізу тізімі

1. Арнайы пішінделген болат колоннаның негізгі корпусы (қатайтқыштарды, шеткі тақталарды және көтергіш құлақтарды қоса алғанда);

2. Негізгі пластиналар, үстіңгі тақталар, фланец тақталары және олармен байланысты қатайтқыштар;

3. Анкерлік болттар, құрылымдық болттар және шығыр тақталары;

4. Корбельдер, жалғау тақталары және құлақшалар;

5. Толық жабыны немесе мырыштауы бар дайын құрамдас бөліктер;

6. Өнімнің сәйкестік сертификаттары, материал спецификациялары, дәнекерлеу жігін тексеру есептері және өлшемді тексеру жазбалары.

IV. Кәдімгі дөңгелек/шаршы бағандардан негізгі айырмашылықтар

· Көлденең қимасы: Стандартты емес көп аяқты құрама қима; бұрыштары шықпай қабырғаларға сәйкес келеді; дөңгелек/шаршы бағандарда стандартты, тұтас көлденең қималар бар.

· Конфигурация: Арнайы пішінделген бағандарда стандартты түрде көп бағытты қосылым тақталары мен қаттылықтардың бірнеше жиынтығы келеді; Дөңгелек бағандар әдетте қарапайым соңғы пластиналар мен негізгі тақталарды пайдаланады.

· Қолданылуы: Арнайы пішінделген бағаналар сәулеттік кеңістік талаптарын құрылымдық жүк көтергіштігімен теңестіреді; Дөңгелек бағаналар осьтік жүктемені, бұралу кедергісін және желдің төмен қарсылығын бірінші орынға қояды.

Негізгі артықшылықтар

1. Икемді геометрия: Пішінді құрылымдық болат бағандарды кез келген стандартты емес пішінге теңшеуге болады, олар күрделі архитектуралық құрылымдармен және бұрыштық орындармен тамаша үйлеседі.

2. Нақты жүк көтеру: құрылымдар эксцентрлік жүктемеге, бүйірлік күштерге және арнайы қосылым нүктелеріндегі жүк көтеруге арналған арнайы талаптарды қанағаттандыру үшін оңтайландырылған.

3. Кеңістіктік бейімділік: тар кеңістіктер, ыңғайсыз бұрыштар және іркілген еден деңгейлері сияқты әдеттегі бағандарды орнату мүмкін емес сценарийлер үшін қолайлы.

4. Монолитті құрылыс: құрылымдық тұтастықты, жоғары қаттылықты және жоғары тұрақтылықты қамтамасыз ететін зауытта біртұтас блок ретінде дайындалған.

5. Сұраныс бойынша теңшеу: Материалдар, өлшемдер, биіктіктер және қосылым керек-жарақтары барлығын арнайы сызбаларға бейімдеуге болады.

6. Әмбебап қолданбалар: стандартты емес зауыттық қаңқаларға, муниципалды болат құрылымдарға, мезониндік құрылыстарға, жабдық тіректеріне және сәулет ерекшеліктеріне арналған арнайы бағандарға өте ыңғайлы.

Ерекшеліктерді саралау

I. Архитектуралық кеңістіктің артықшылықтары

1. Қабырғалардың макеттерімен теңестіреді; шығыңқы ішкі бағандар жоқ. L-тәрізді, T-тәрізді және крест тәріздес бағаналар еденнің жарамды аймағын тұтынатын шығыңқы жерлерді жоя отырып, қабырғаларға немесе толтыру қабырғаларына қарсы бір деңгейде орналасады. Керісінше, дөңгелек түтіктер, H-сәулелері және шаршы түтіктер қабырға бетінен шығып, еден жоспарлары мен жиһазды орналастыруға кедергі келтіреді; пішінді бағандар тұрғын үй және жиналмалы қоғамдық ғимараттар үшін таңдаулы таңдау болып табылады.

2. Тұрақты емес архитектуралық пішіндерді орналастырады. Қисық, бұрышты, айнымалы қимасы бар және көпбұрышты композициялық бағандарды қалыптастыруға қабілетті, қисық перде қабырғаларын, бірегей қасбеттерді және консольдық бұрыштық құрылымдарды оңай жеңілдетеді. Стандартты дөңгелек, шаршы және H-сәулелік секциялар бекітілген, бұл оларды реттелетін пішіндерге өзгерту құнын өте жоғары етеді.

3. Оңтайландырылған кеңістікті пайдалану. Баламалы жүк көтергіштік қабілетін сақтай отырып, қабырғаға қондырылған бұл бағандар пайдалануға жарамды еден ауданын үнемдейді, бұл жылжымайтын мүлік салушылар үшін «ортақ аумақты» бөлуді (ортақ кеңістік қатынасы) азайтуда ерекше артықшылық береді.

II. Құрылымдық өнімділіктің артықшылықтары

1. Көп бағытты жүктемені бөлісу. Бірнеше сәулелер біріктірілген крест тәрізді орналасулармен және көп тармақты құрама қималармен үйлесімді; негізгі арқалықтар, қосалқы арқалықтар және диагональды жақшалар барлық төрт жағына қосыла алады. Арқалық-бағаналық қосылыстардағы жүк көтергіштік өнімділігі қарапайым дөңгелек немесе шаршы бағандарға қарағанда жоғары. Дөңгелек түтіктер 360° сәулелік қосылымдарға мүмкіндік берсе де, оларды ішкі қабырғаларға салу қиын; H-сәулелері екі ортогональды байланыс бағытымен шектеледі (күшті және әлсіз осьтер).

2. Күшті сейсмикалық тұтастық: Тығыз ішкі қатайтқыштары бар көп тармақты композициялық болат пластина дизайнымен ерекшеленеді. Құйылған немесе құрама бетонмен біріктірілген кезде ол жоғары бүйірлік қаттылық пен тамаша ығысуға төзімділікті ұсынатын біріктірілген болат-бетон құрылымын құрайды, бұл жоғары сейсмикалық қарқынды аймақтарда ерекше артықшылықтарды қамтамасыз етеді.

3. Иілгіш көлденең қима және қабырға қалыңдығы: баған биіктігі бойындағы өзгермелі тік жүктемелерге негізделген құрылымдық өнімділікті оңтайландыру үшін пластинаның қалыңдығын немесе тармақтың енін локализацияланған реттеуге мүмкіндік береді; керісінше, дөңгелек немесе шаршы қуыс секциялар диаметрді өзгерту үшін бүкіл элементті ауыстыруды талап етеді, бұл модификацияның жоғары құнына әкеледі.

III. Құрылыс және интеграциялық айырмашылықтар

1. Құрастырылған және құйылған жүйелермен біртұтас біріктіру: Бағананың тіректерін қабырғалардың ішіне ендіріп, алдын ала орнатылған арматура немесе кесу шпилькалары бар, бұл композиттік бағанды ​​қалыптастыру үшін тікелей бетон құюға мүмкіндік береді. Бұл кәдімгі болат колонна жүйелеріне қарағанда (мысалы, бетон толтырылған болат құбырлар немесе болат темірбетон) әмбебаптығын ұсынады.

2. Сұраныс бойынша қосылымның егжей-тегжейлері: ілгек тақтайшалары мен штангаларды колоннаның көлденең қимасының пішінімен шектелмей, арқалықтардың қосылатын жерінде дәнекерлеуге болады; дөңгелек немесе шаршы секциялар қысқыш жағаларды орнату немесе тесіктерді кесу сияқты күрделі өңдеуді қажет етеді.

3. Икемді сегменттеу: еденге әртүрлі жүктемелерді орналастыру үшін жоғары және төмен деңгейлер арасындағы диаметрдің оңай ауысуын жеңілдетеді; көлденең қиманың өлшемдерін бүкіл бағанға арналған материалдың негізгі сипаттамаларын өзгертуді қажет етпей-ақ еденге қарай реттеуге болады.

IV. Эстетикалық және қолданбалы артықшылықтар

1. Жасырын құрылым: Колонна қабырғаның ішінде жасырылған, нәтижесінде ашық болатсыз таза сыртқы қасбет пайда болады; Дөңгелек және шаршы бағандар әдетте ашық болады (көбінесе ландшафттық көріністерде немесе стадиондарда қолданылады) және оларды жасыру мүмкін емес.

2. Бұрыштар мен бірегей геометриялар үшін теңдесі жоқ: орналасуға тек L-тәрізді бағандар сәйкес келетін бұрыштарды, жарық ұңғымаларының жиектерін және баспалдақ ойысының ретсіз жерлерін салу үшін өте қолайлы; кәдімгі баған түрлері бұл конфигурациялар үшін жиі жарамсыз.

V. Құн мен өмірлік циклді салыстыру

Күштері

Тұрғын үйлер мен құрастырмалы қабырғалардың жобалары: құрылыс жұмыстарына (сылақ және қосалқы құрылымдық элементтер) еңбек пен материалдарды үнемдейді, нәтижесінде жалпы шығындар төмендейді; күрделі пішіндер үшін қымбат тапсырыстық қаптаманың немесе сәндік қаптаманың қажеттілігін болдырмайды.

Әлсіз жақтары

Дербес сыртқы колонналар немесе үлкен аралығы бар ашық орындар: Материалдар мен дайындау шығындары дөңгелек қуыс секцияларға қарағанда жоғары, бұл оларды осы арнайы қолданбаларда үнемді етеді.

VI. Бәсекелес өнімдерді нақты орналастыру және саралау

· H-секциялы болат бағандар: Стандартты қаңқалар, ашық жоспарлы өнеркәсіптік қондырғылар;

· Дөңгелек қуыс секция (CHS) колонналары: Үлкен аралығы бар алаңдар, биік бағаналар, сыртқы ландшафттық құрылымдар;

· Шаршы қуыс секция (SHS) колонналары: Кәдімгі шағын масштабты қаңқалар, қарапайым тіректер;

· Тапсырыстағы болат колонналар: Құрастырылған тұрғын үйлер, қабырғалық құрылымдар, біркелкі емес архитектуралық конструкциялар, жасырылған бұрыштық бағаналар.

Пішінді құрылымдық болат бағандарды жасау процесі

I. Материалды кесу

1. Пластинаны жеткізу кезінде материалдың сапасын тексеріңіз; Q235B/Q355B болат табақтарын тегістеңіз және тегістеңіз.

2. Құрамдас бөліктерді (негізгі/екінші фланец пластиналары, қатайтқыштар, негіздік тақталар, жалғау тақталары) CNC жалын немесе плазмалық кескіш станоктарды пайдаланып әзірленген өлшемдерге кесіңіз; жиектерін тегістеуді бір уақытта орындаңыз.

3. Дәнекерленген тігістің шөгуіне жол беріңіз; қалыпсыз немесе стандартты емес бөлшектерді орналастыру және кесу үшін шаблондарды пайдаланыңыз.

II. Компонентті алдын ала өңдеу

Қақпаларды кетіру үшін ұсақ бөлшектердің шеттері мен бұрыштарын (қатайтқыштар, жалғау тақталары) ұнтақтаңыз; ендірілген кесу шпилькаларын қажет ететін бөліктерде орналасу сызықтарын белгілеңіз.

III. Жигтерді құрастыру және қалыптау (негізгі процесс)

1. Арнайы құрастыру айлабұйымдарын/құрастыру құралдарын орнату; көлденең қима түріне (L, T, крест тәрізді немесе көпбұрышты) негізделген орналасу деректерін орнату.

2. Негізгі фланец тақталарын орналастырып, қысқыштармен бекітіңіз; фланец аралығын, тіктігін және көлденең қима өлшемдерін бақылау.

3. Ішкі көлденең қаттылықтарды және тік қабырғаларды қуысқа қабаттап орнату; жабысқақ дәнекерлеумен уақытша бекітіңіз.

Сегменттерде айнымалы қимасы дұрыс емес бағандарды құрастыру; өтпелі бөліктерді (әртүрлі ені) бөлек алдын ала жинаңыз.

IV. Негізгі дәнекерлеу

1. Су астындағы доғалық дәнекерлеу (SAW) немесе СО2 газдан қорғалған дәнекерлеуді пайдаланып, негізгі тігістерге толық енетін көп өтпелі дәнекерлеуді орындаңыз.

2. Ішкі жабық қабырғалар үшін электрошлакпен дәнекерлеуге басымдық беріңіз.

3. Арқалық-бағаналық қосылыс аймақтарындағы дәнекерленген жіктерді I дәрежеге жатқызу; аяқталған дәнекерленген жіктерді келесі бұзылмайтын бақылау (NDT) үшін белгілеңіз.

V. Дәнекерлеуден кейінгі түзету

Жалынмен қыздыру мен механикалық құралдарды біріктіру арқылы дәнекерлеу нәтижесінде бұралуды және бүйірден иілуді дұрыс жасау; бақылау бағанының түзулігі және қиманың геометриялық рұқсаты; дәнекерлеу кернеуінен туындаған деформацияны жою.

VI. Өңдеуді аяқтау

Тегістігі мен перпендикулярлығын қамтамасыз ету үшін беттік фрезерлеуді немесе едендік типті бұрғылауды қолданып колоннаның екі ұшын өңдеңіз; фланецпен жалғанған колонналарға, машина болттарының саңылауларына және саңылау қосылыстарына (раббеттер). VII. Тіркемелерді құрастыру және дәнекерлеу

1. Бағаналық білікке тапсырыс бойынша пішімдегі негізгі тақталар мен үстіңгі тақталарды жинап, дәнекерлеу; негіздік тақталарға сәйкес келетін қаттылықтарды толығымен дәнекерлеу.

2. Бастапқы және қосалқы арқалықтарға арналған сыртқы корбельдерді, ілгек тақтайшаларын және қосу тақталарын сызба координаталарына сәйкес орналастырыңыз және дәнекерлеңіз.

3. Цех-дәнекерлеуге арналған көтергіш құлақтар.

VIII. Бұрғылау операциялары

Жоғары берік болттар мен анкерлік болттарға арналған саңылауларды бұрғылау үшін CNC бұрғылау машиналарын пайдаланыңыз, саңылау дәлдігі стандарттарға сай болуын қамтамасыз етеді.

IX. Бұзбайтын сынақ (NDT)

100% ультрадыбыстық сынауды (UT) I дәрежелі дәнекерлеу тігістерінде орындаңыз; спецификациялар бойынша ІІ дәрежелі дәнекерленген жіктер бойынша сынамаларды алуды тексеруді жүргізу; сәйкес келмейтін дәнекерленген тігістерді қайта өңдеңіз және қайта тексеріңіз.

X. Тотты кетіру және коррозиядан қорғау

Sa2,5 дәрежесіне дейін жалпы атқылауды орындаңыз; стандартты эпоксидті мырышқа бай праймерді, аралық жабынды және үстіңгі жабынды жағыңыз; белгіленген өртке қарсы аймақтарда өртке қарсы жабынды жағу; қоршаған орта жағдайлары қажет болса, ыстық мырыштауды қолданыңыз.

XI. Таңбалау, тексеру және қоймалау

Компоненттерді ось нөмірлерімен, еден деңгейлерімен және орнату бағытымен белгілеңіз; өлшемдерге, дәнекерлеуге және коррозиядан қорғауға кешенді тексеру жүргізу; жөнелтуге сапаны растау құжаттамасын және пакетін шығару.

XII. Бірегей/пішінді бағандарға арналған мамандандырылған процестер

1. Айнымалы секциялы қисық пішінді бағандар: иілу айлабұйымдарының көмегімен қисық пластиналарды қалыптау; түпкілікті дәнекерлеуге дейін сегменттерде сынақ құрастыруды орындаңыз.

2. Болат темірбетонды пішінді колонналар: Колоннаның сыртына алдын ала кесу шпилькаларын орнату; төсеу және ауаны шығару үшін резервтік тесіктер.

3. Көп элементті торлы пішінді бағандар: негізгі элементтерді штрих тақтайшаларымен немесе сегменттерге байлау жолақтарымен жинаңыз; орнында құрастыру үшін сегменттерде жөнелтіңіз.

XIII. Қысқаша салыстыру: пішінді құрылымдық болат бағандар мен дөңгелек қуыс қима (CHS) бағандары

1. CHS бағандары: пластина прокаттау, содан кейін айналдыра тігісті дәнекерлеу; Пішінді бағандар: бірнеше тақтайшаларды құрастыру, айлабұйымға негізделген пішіндеу және көптеген қатайтатын қабырғалар.

2. CHS бағандары: Қарапайым шеткі бұру; Пішінді бағандар: шеткі бетті кең фрезерлеуді қажет ететін бірнеше ретсіз шеткі беттер.

Негізгі өнімділік параметрлері

I. Геометриялық параметрлер

1. Көлденең қиманың жалпы пішіндері: L-тәрізді, Т-тәрізді, крест тәрізді, көпбұрышты құрама және айнымалы қимасы бар қисық бағаналар; фланец/тор пластинасының қалыңдығы: 8–60 мм; бір аяқты ені: 100–600 мм.

2. Дайын өнімнің төзімділіктері

· Баған түзулігі: ≤L/1000;

· Көлденең қиманың өлшемдік ауытқуы: ±2–3 мм;

· Беттің шеткі перпендикулярлығы: аяқтың қалыңдығының ≤1/10.

3. Бір сегментті ұзындығы: Стандартты 9 м/12 м; өте биік бағандар үшін қолданылатын сегменттелген сплайс.

II. Материалдың механикалық параметрлері

Негізгі материалдар: Q235B, Q355B.

Ескертпе: Q355NL төмен температуралық әсер ету өнімділігі жоғары төмен температура жобалары үшін ұсынылады.

III. Негізгі құрылымдық өнімділік сипаттамалары

1. Қаттылық сипаттамасы: Көп аяқты құрамды қима; X және Y бағыттарындағы инерция моменттерін аяқтың ені мен пластинаның қалыңдығын өзгерту арқылы икемді түрде реттеуге болады; стандартты шаршы қуыс секциялармен (SHS) немесе H-арқалықтармен салыстырғанда жоғары бүйірлік және ығысу кедергісі; қабырғалармен біріктіру үшін қолайлы.

2. Сейсмикалық өнімділік: Ішкі бойлық және көлденең қатайту қабырғаларының ерекшеліктері; буындардың жоғары қаттылығы; сейсмикалық қарқынды аймақтар үшін өте қолайлы; болат темірбетонды бағандарды қалыптастыру үшін бетонмен қаптауға болады, бұл жүк көтеру қабілетін екі есеге арттырады.

3. Бейімделу: Қабырғаның қалыңдығы мен аяқтың енінде локализацияланған өзгерістерге мүмкіндік береді; көлденең қиманы қажетінше баған биіктігі бойынша реттеуге болады; жоғарғы қабаттардағы ауыр жүктемелер және төменгі қабаттардағы жеңілірек жүктемелері бар құрылымдар үшін айтарлықтай экономикалық артықшылықтар ұсынады.

4. Желге төзімділік: Қабырғаларға салынған кезде экспозиция болмайды (жел жүктемесі шамалы); ашық стандартты емес бағандар үшін желге төзімділік дөңгелек құбырларға қарағанда жоғары, бірақ H-сәулелеріне қарағанда төмен.

IV. Дәнекерлеу сапасының параметрлері

1. Арқалық-бағаналық қосылыстар және бастапқы жалғау дәнекерлеулері: I дәрежелі дәнекерлеулер; 100% ультрадыбыстық сынақ (UT).

2. Қосалқы қырлы дәнекерлеу: ІІ дәрежелі дәнекерлеу; UT арқылы 20% кездейсоқ тексеру; дәнекерлеудің механикалық қасиеттері негізгі металға сәйкес келеді немесе одан жоғары.

V. Коррозияға қарсы және өртке қарсы техникалық сипаттамалар

1. Тотты кетіру дәрежесі: жалпы атқылау Sa2,5 дейін;

2. Стандартты жабын: мырышқа бай эпоксидті праймер + эпоксидті слюдалы темір оксиді аралық жабын + үстіңгі жабын; құрғақ пленканың жалпы қалыңдығы: 80–160 мкм;

3. Жағалаудағы коррозияға қарсы: Ыстық мырыштау ≥85 мкм;

4. Отқа төзімділік: үйлесімді жұқа үлбірлі немесе қалың пленкалы тұтанатын отқа төзімді жабындарды қолдану арқылы 1–3 сағаттық отқа төзімділік көрсеткіші.

VI. Қосылым сипаттамалары

1. Бағанның негізі тақтасы: M20–M64 анкерлік болттары бар тапсырыс бойынша пішінді тақтайша (қалыңдығы 16–60 мм);

2. Арқалық-бағанды ​​қосу: 8,8/10,9 маркалы жоғары берік болттар;

3. Болат-бетон композициялық баған: болат пен бетон арасындағы байланыс беріктігін арттыру үшін колоннаның сыртқы жағына дәнекерленген Φ19 кесу шпилькалары.

VII. Болат темірбетон пішінді бағандарға арналған қосымша сипаттамалар

Бетон қоршауы (ішкі/сыртқы): Әдетте C30, C40 немесе C50 маркалары; колоннаның корпусына алдын ала дайындалған төсеу және ауа шығаратын тесіктер кіреді.

VIII. Өнімнің үш түрін қалай ажыратуға болады?

· Дөңгелек қуыс қимасы (CHS) бағаны: изотропты қасиеттер, төмен желге төзімділік, ашық ұзын аралықты құрылымдарға жарамды;

· H-секциялы болат: айқын күшті және әлсіз осьтер, өнеркәсіптік зауыттық жақтаулар үшін стандарт;

· Пішінді құрылымдық болат баған: икемді көлденең қимасы, қабырғаларда жасырылатын, реттелетін екі жақты қаттылық, құрастырмалы тұрғын үй құрылысына арналған.
