H-секциялы болат арқалық

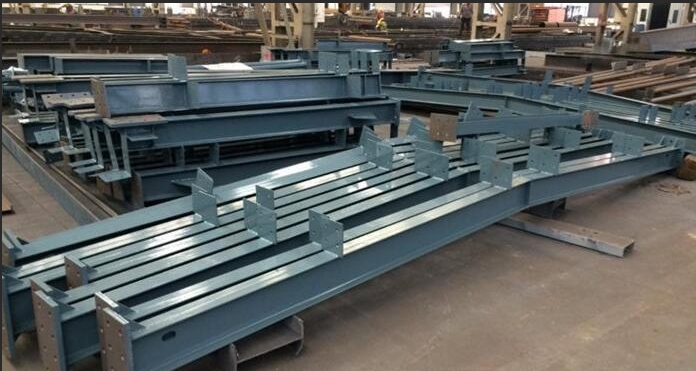

H-секциялы болат арқалық орталық торы бар үстіңгі және астыңғы фланецтерді дәнекерлеу немесе ыстық илемдеу арқылы жасалған «H» пішінді көлденең қима. Ең алдымен көлденең иілу және ығысу жүктемелеріне төтеп беруге арналған, олар өнеркәсіптік нысандар, көп қабатты болат конструкциялар және еден жүйелері үшін стандартты негізгі және қосалқы арқалықтар ретінде қызмет етеді. Кесу, құрастыру, су асты доғасымен дәнекерлеу, фланецті түзету, атқылау және коррозияға қарсы праймерлер мен үстіңгі жабындарды қолдануды қамтитын өндіру процесі иілу/салбырау деформациясы, ішкі дәнекерлеу жігінің жарылуы және бұрмалану сияқты трансшекаралық сатып алуларға қатысты шетелдік сатып алушылардың негізгі мәселелерін тиімді шешеді.

H-сәулелерінің қатты инженерлік артықшылықтары:

Ауыр жүктемелер кезінде деформацияға төзімді; күшті иілу осі бойымен минималды ауытқу:

H секциясы Болат арқалық массасы үстіңгі және астыңғы фланецтердегі - иілу кернеуіне төзімділік ең маңызды болып табылатын жерде - тор ығысу күштерін өңдеуге арналған. Бұл табиғи тиімді көлденең қиманың дизайны ұзаққа созылатын, ауыр жүкті өнеркәсіптік едендер мен зауыттық жобаларда иілудің ауытқуын тиімді басқарады. Үздіксіз ауыр жүктемелер кезінде де арқалық көрінетін деформацияға немесе салбырап кетуге қарсы тұрады, бұл ұзаққа созылатын көлденең қаңқаның ондаған жылдар бойы мінсіз түзу болып қалуын қамтамасыз етеді.

Максималды аралықтар үшін материалдың тиімділігі; ұлғайтылған пайдалы құрылыс алаңы:

Бірдей жүк көтергіштігі үшін HAISHENG H‑Секциялы болат арқалық дәстүрлі қорап арқалықтарына немесе тұтас торлы тақта арқалықтарға қарағанда айтарлықтай жеңіл. Бұл азайтылған өзіндік салмақ қажетсіз болат тоннажын шамамен 30%-ға қысқартып қана қоймайды, бұл шетелге тасымалдау шығындарын айтарлықтай үнемдейді, сонымен қатар болат бағаналар мен бетон іргетастарға түсетін жүктемені айтарлықтай төмендетеді. Ең бастысы, бұл бір қабатты зауыттарға ұзағырақ және кеңірек бағансыз аралықтарға қол жеткізуге мүмкіндік береді, бұл шетелдік сатып алушыларға өндіріс операциялары мен жабдықтың орналасуы үшін ашық, кең интерьерді ұсынады.

Берікті, шаршауға төзімді және жел мен сейсмикалық күштерге төтеп бере алады:

Біз Қытайдың құрылыс секторындағы CSCEC, CREC және CRCC сияқты жоғары деңгейлі мемлекеттік кәсіпорындарға зауыттық тексерулер үшін олардың қатаң сапаны бақылау стандарттарын қабылдайтын негізгі құрылымдық құрамдастарды бұрыннан бері жеткізіп келеміз. Біздің флагмандық Q355B және Q235B төмен легирленген, жоғары берік болаттар құрылымдық тұрақтылықты, тамаша беріктікті және жоғары шаршауға төзімділікті ұсынады. Хайшенгтің кәсіби дәнекерлеуді тексеру процестерімен біріктірілген болат қаңқасы тайфундар тудыратын күшті тербелістерге және кенеттен жер сілкіністерінің қарқынды ығысу күштеріне оңай төтеп береді.

Тоттануға қарсы кешенді өңдеу және ерекше төзімділік:

Бұл жабық шаршы құбырлар мен қорап арқалықтарға қарағанда H-секциялы болаттың маңызды құрылымдық артықшылығын білдіреді; жабық қуыстар жоқ, барлық беттер толығымен ашық қалады. Біз Sa2.5 ең жоғары стандартына қол жеткізе отырып, бүкіл құрамдас бөліктен тот пен диірмен шөгіндісін кетіру үшін толық автоматтандырылған атқылау машиналарын қолданамыз. Одан кейін ауасыз бүріккіштер эпоксидті мырышқа бай праймердің, аралық жабынның және үстіңгі жабынның біркелкі қабаттарын жағу үшін қолданылады. Химиялық зауыттар немесе жағалаудағы аймақтар сияқты жоғары тұзды коррозияға бейім орталар үшін мырыш жабыны қалыңдығы ≥85 мкм болатын қосымша ыстық мырыштау процесін ұсынамыз. Бұл ішкі ауыр өнеркәсіп шеберханаларында немесе сыртқы болат платформаларда болсын, құрылымның жиырма жылдан отыз жылға дейін жасырын тот пен бояу қабығынан таза болуын қамтамасыз етеді.

Дәл құрастыруға дайын жеткізу және қауіпсіз мұхит логистикасы:

«Орнатуға дайын» ​​құрамдас бөліктерге арналған бірегей штамптау: жөнелту алдында әрбір H-секциясының болат арқалығына бірегей құрамдас идентификаторы мен анықтамалық нөмірі қойылады, бұл сіздің егжей-тегжейлі дүкен сызбалары мен тор сызықтарына сәйкес келеді. Әр жөнелтімде материал сапасының сертификаттары, өлшемді тексеру есептері және 1-дәрежелі дәнекерлеуге арналған 100% ультрадыбыстық сынақ (UT) есептері бар. Келгеннен кейін сатып алу менеджерлері мен жердегі бас инженерлер құрамдастарды сызбаларға қарсы оңай анықтай алады, бұл аралас жүк жөнелтілімдерінде жиі кездесетін маңызды мәселелерді, мысалы, жетіспейтін бөлшектер, дұрыс емес сипаттамалар немесе сәйкес келмейтін құрамдас бөліктерді көп уақытты қажет ететін іздеулерді тиімді жояды.

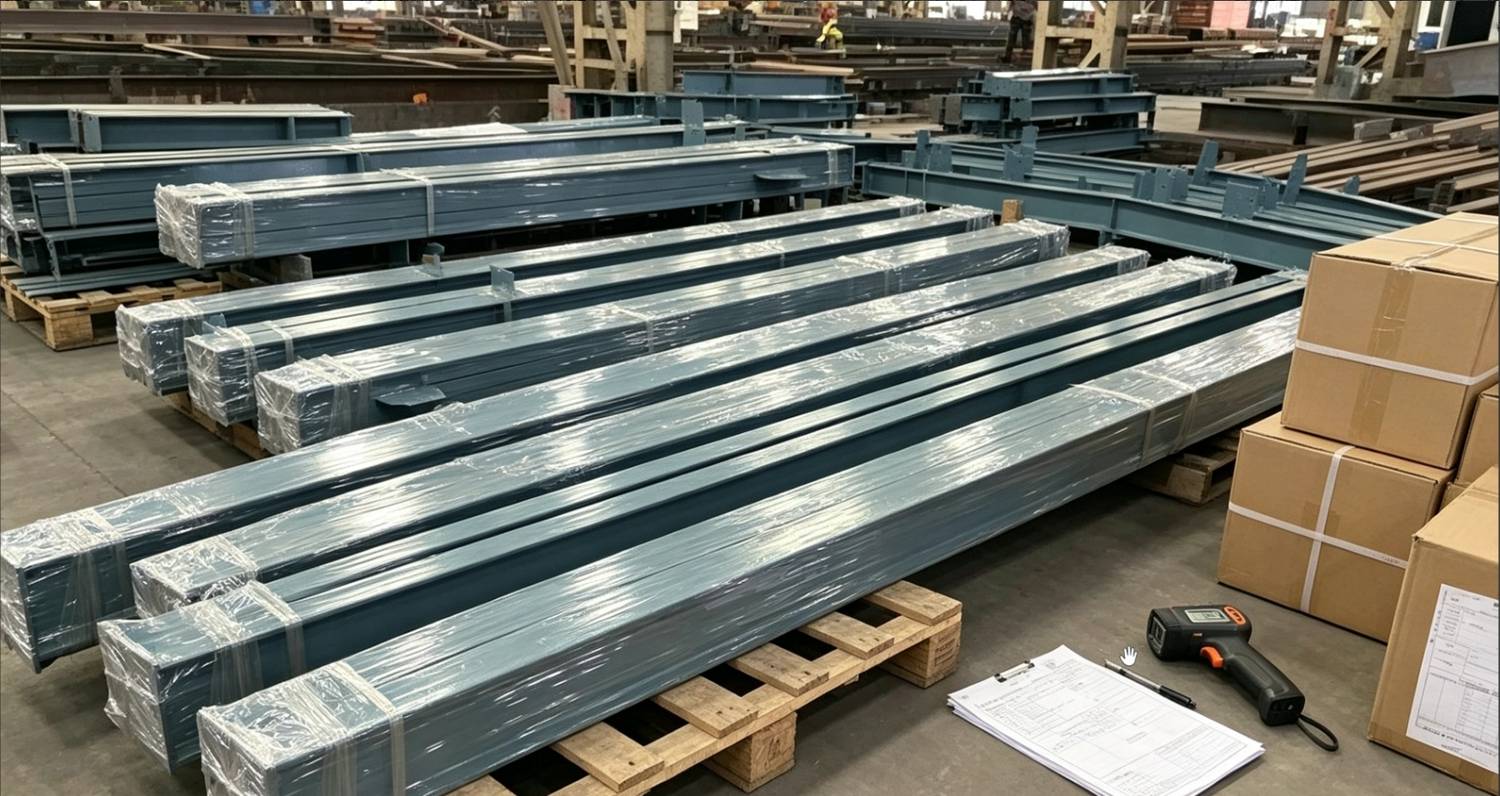

40 фут биік текше (HQ) контейнерді тиеу сараптамасы және жан-жақты қорғаныс:

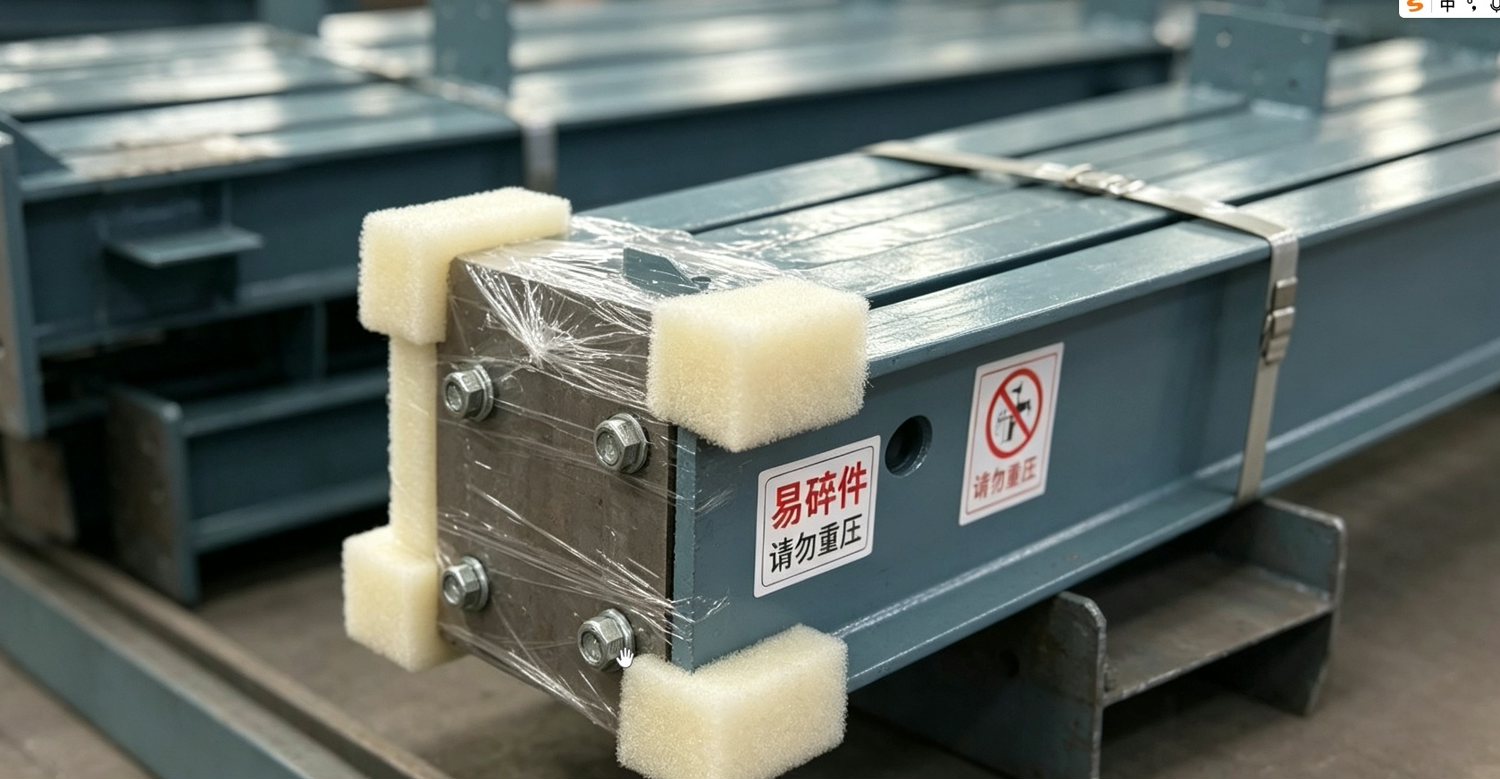

 Өте ұзын арқалықтар (12 метрден асатын) және үлкен конустық арқалықтар үшін Haisheng 40 фут HQ контейнерлерінің ішкі көлемін ұлғайту үшін кәсіби 3D контейнерді жүктеу жоспарларын пайдаланады. Маңызды аймақтар, соның ішінде арқалық ұштары мен ығысуға немесе құрылымдық кернеуге ұшырайтын нүктелер мұхит транзитінде қозғалысты, соқтығысуды немесе соқтығысуды болдырмау үшін арнайы қорғаныс материалдарымен нығайтылған және сенімді түрде бекітілген. Жоғары берік болттар, гайкалар, шайбалар және уақытша орналастыру бекіткіштері сияқты шағын шығын материалдары фумигацияланбайтын ағаш жәшіктерде немесе болат жақтауларда ұйымдастырылып, таңбаланады, бұл кеңістікті оңтайландырады және тасымалдау шығындарын азайтады.

Орнында құрастыруға арналған толық құрамдас пакет:

Барлық соңғы пластиналар, жоғары берік болт саңылаулары, қосылыс қатайтқыштары, қосымша арқалық кронштейндер және серуен бекіткіштері стандартталған және зауыттық құрастыру желілерінде дайындалған. CNC 3D бұрғылаудың жоғары дәлдігі арқасында шетелдегі жұмыс орнында ешқандай ыстық жұмыс немесе дәнекерлеу қажет емес. Жұмысшылар 8.8 немесе 10.9 дәрежелі жоғары берік болттарды бекіту үшін жай ғана берілген орнату сызбаларын орындай алады, мысалы, Lego кірпіштерін құрастыру сияқты, жылдам, тиімді құрастыруға және жердегі ұзартылған орнату кестелері мен мамандандырылған дәнекерлеушілерге байланысты жоғары шығындарды жоюға мүмкіндік береді.

H-сәулелік құрылымдық элементтерге арналған негізгі материалдар:

Материал	Төменгі шығымдылық (ReL)	созылу күші	Қолданылатын сценарийлер
Q235B	≥235МПа	375～500МПа	Стандартты зауыт ғимараты, шатырдың қосалқы арқалықтары
Q355B	≥355МПа	470～630МПа	Ауыр жүкті цехтар мен көп қабатты үйлер үшін негізгі арқалықтар
Төмен температуралы аймақтар үшін Q355NL таңдаңыз (төмен температураның әсер ету сынағы талаптарына сай).

Неліктен бізді таңдау керек?

Біз көптеген аймақтарда, соның ішінде Тяньцзинь, Хубэй және Шаньдун сияқты мамандандырылған болат конструкцияларын өндіру базаларын басқарамыз, ол жаңадан құрылған Куанган кең ауқымды құрамдас базасымен ерекшеленді, ол 176 муды құрайды және 320 миллион юань инвестициясын білдіреді. Хайшенг 50 000 тоннадан асатын қуатты жылдық өндірістік қуатына ие. Біз жобаның орналасқан жері мен жеткізу кестесіне негізделген ең қолайлы базадан өндіріс пен шоғырландырылған жөнелтуді икемді түрде үйлестіреміз. Бұл көбінесе кішігірім өндірушілердің жеткіліксіз сыйымдылығынан туындайтын «тамшылатып беру» жеткізу кідірістерін жояды — әйтпесе жобаңыздың маңызды кезеңдеріне қауіп төндіретін кешігулер.

Жиі қойылатын сұрақтар

1-сұрақ: Хайшенг болат құрылымының құрамдас бөліктері үшін ең аз тапсырыс мөлшері (MOQ) қандай?

Әдеттегі инженерлік компоненттер үшін стандартты MOQ әдетте 10 метрикалық тоннаны құрайды. Дегенмен, біз жаңа клиенттермен бастапқы сынақ жобалары үшін немесе шағын және орта өлшемді жеңіл калибрлі болат портал жақтау жобалары үшін икемді сынақ тапсырысының саясатын ұсынамыз. Нақты MOQ жоба сызбаларындағы құрамдас спецификацияларға, материал түрлеріне (мысалы, стандартты ыстықтай илектелген секцияларға қарсы стандартты емес дәнекерленген секцияларға) және контейнерді тиеуге нақты талаптарға негізделген келіссөздер жүргізуге және растауға болады.

2-сұрақ: Қандай болат құрылымының өнімдері мен техникалық сипаттамаларын теңшеуге болады?

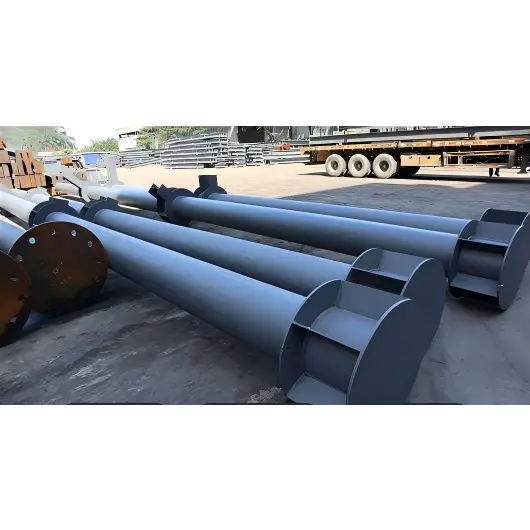

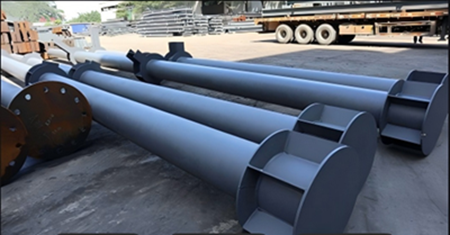

Біз толық құрылыс сызбаларына негізделген теңшеуді қолдаймыз. Біздің H-сәулелерінің мүмкіндіктері стандартты емес дәнекерленген қималар мен конустық (айнымалы көлденең қима) арқалықтарды қоса алғанда, 100 мм–1500 мм тор биіктігін және 6 мм– 60 мм фланец/тор қалыңдығын қамтиды; Дөңгелек қуыс секциялы (CHS) бағандар сыртқы диаметрлері φ89 мм-ден φ630 мм-ге дейін, сондай-ақ стандартты емес өлшемдері үлкенірек болады.

3-сұрақ: Тапсырыстар үшін әдеттегі жеткізу уақыты қандай?

Стандартты ыстықтай илектелген секциялар мен кәдімгі қайталама арқалықтарды дайындау уақыты әдетте 7–10 жұмыс күнін құрайды. Күрделі егжей-тегжейлерді, 3D CNC бұрғылауды немесе стандартты емес дәнекерлеуді қажет ететін ауыр салмақты магистральдық арқалықтарға немесе конустық қатты жақтауларға қатысты тапсырыстар үшін жеткізу уақыты әдетте 10–15 жұмыс күнін құрайды.
