Дөңгелек болат баған

Дөңгелек болат бағаналар негізінен дөңгелек қуыс болат құбырлардан тұратын тік жүк көтергіш құрылымдық элементтер болып табылады. Инженерлік қосымшаларда олар негізінен осьтік қысуға төтеп береді, сонымен қатар құрылымдық конфигурацияға байланысты иілу моменттерін, бұралу моменттерін және басқа біріктірілген жүктемелерді қабылдайды. Бұл бағандарды жіксіз немесе дәнекерленген дөңгелек болат құбырларды қолдану арқылы жасауға болады; түтік диаметрі, қабырға қалыңдығы, материал дәрежесі және қосылым мәліметтері сияқты арнайы параметрлер — жобалық жүктемелерге, аралыққа, ғимарат биіктігіне, орнату жағдайларына және қызмет көрсету ортасына байланысты анықталады. Өнім ұсынымы құбырлы корпустың өзінен тыс, негізгі тақталар, қақпақ тақтайшалар, қаттылықтар, корбельдер, бұрыштық тақталар, фланецтер, жалғау тақталары, жоғары берік болттар және көтергіш қондырмалар сияқты кешенді жүйені қамтиды.

Болат конструкция жобаларының әртүрлі қажеттіліктерін қанағаттандыру үшін толық қосылым конфигурацияларымен біріктірілген тапсырыс беруші инженерия:

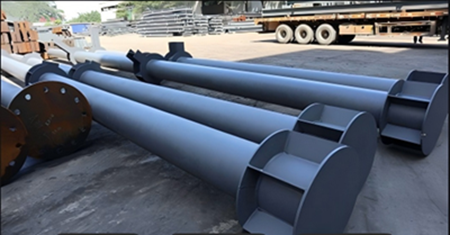

Дөңгелек болат бағаналар құрылымдық құрылыс сызбалары негізінде белгілі бір ұзындықтар мен қосылыс бөлшектері бойынша дайындалады. Жүйе бес модульге ұйымдастырылған негізгі құбырлы корпусты, үстіңгі және астыңғы қосылымдарды, қосылатын керек-жарақтарды және қосалқы компоненттерді қамтиды: баған корпусы, баған негізі/іргетас интерфейсі, баған қақпағы қосылымы, арқалық-бағанға қосылым және қосалқы керек-жарақтар. Ерекшеліктер әдетте φD×t×L ретінде белгіленеді, мұнда D сыртқы диаметрді, t қабырға қалыңдығын және L құрамдас ұзындығын білдіреді (мысалы, φ219×8×6000 сыртқы диаметрі 219 мм, қабырға қалыңдығы 8 мм және ұзындығы 6000 мм). Стандартты сыртқы диаметрлерге φ89, 114, 165, 219, 273, 325, 426, 530, 630 және одан да үлкен өлшемдер кіреді, қабырға қалыңдығы жоба талаптарына сәйкес таңдалады.

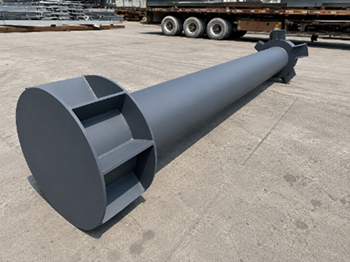

Өте ұзын бағандар үшін фланецтер немесе дәнекерленген қосылыстар арқылы қосылымдар арқылы тасымалдау, көтеру және жердегі құрылыс шектеулерін қанағаттандыру үшін сегменттік дайындауды қолдануға болады. Бағандардың негіздері іргетастың түріне байланысты негізгі тақталармен, анкерлік болттармен, шығырлармен және тегістеу компоненттерімен жабдықталуы мүмкін; бағандардың үстіңгі тақтайшалары қақпақ тақталарымен, қосылым бекіткіштерімен немесе фланецтермен жабдықталуы мүмкін; және арқалық-баған қосылымдары құбырлы бағананы болат арқалықтар, фермалар немесе кеңістік жақтаулары сияқты үстіңгі құрылымдарға қосу үшін сызбаларда көрсетілгендей корбельдерді, бұрыштық тақталарды, байланыстыру тақталарын немесе қысқыштарды қамтуы мүмкін.

Дөңгелек болат құрылымдық бағандардың негізгі артықшылықтары мен сату нүктелері:

1. Жүктеменің теңдестірілген таралуы, құрылымдық тұрақтылықтың жоғарылауы

Дөңгелек көлденең қима жүктің барлық бағытта біркелкі таралуын қамтамасыз етеді, бұл оны осьтік қысу және көп бағытты жүктеу жағдайлары үшін өте қолайлы етеді.

2. Сырт келбеті, эстетикалық тартымдылығы

Тегіс, қисық профиль жалпы архитектуралық эстетикамен құрылымдық жүк көтеру қабілетін теңестіретін күрделі көрініс ұсынады.

3. Желге төзімділігі төмен, сыртқы жобаларға жарамды

Дөңгелек профиль желге төзімділікті азайтады, бұл оны шатырлар, перголалар және стадиондар сияқты ашық ауадағы құрылымдарға қолайлы етеді.

4. Қуыс құрылым, ыңғайлы тасымалдау және көтеру

Дизайн талаптарын қанағаттандыра отырып, тасымалдауды, көтеруді және орнында орнатуды жеңілдете отырып, жүк көтеру қабілеті мен өзіндік салмақ арасындағы теңгерімді оңтайландырады.

5. Күрделі орталар үшін коррозияға қарсы әмбебап опциялар

Ылғалды немесе сыртқы параметрлер сияқты арнайы орталарға бейімделген шешімдерге мүмкіндік беретін бүріккіш жабын және ыстық мырыштау сияқты әртүрлі коррозияға қарсы өңдеулерді қолдайды.

6. Сызбаларға негізделген теңшеу, икемді жобаны бейімдеу

Сыртқы диаметрін, қабырғасының қалыңдығын, ұзындығын, қосылым тақталарын, негізгі тақталарды және ендірілген бөлшектерді қоса, теңшелетін спецификациялар болат конструкция жобаларының әртүрлі қажеттіліктерін қанағаттандырады.

Дайын дөңгелек болат бағандардың сапасын қамтамасыз ететін стандартталған өңдеу жұмыс процесі:

Дөңгелек болат бағандар тапсырыс бойынша құрастырылған құрылымдық құрамдас бөліктер болып табылады; олардың сапасы тек болат шикізатына ғана емес, сонымен қатар кесу, илемдеу, дәнекерлеу, түзету, қосылыстарды құрастыру және коррозияға қарсы өңдеу сияқты маңызды өңдеу кезеңдеріне де байланысты.

Өндіріс пен өңдеудің негізгі кезеңдері мыналарды қамтиды:

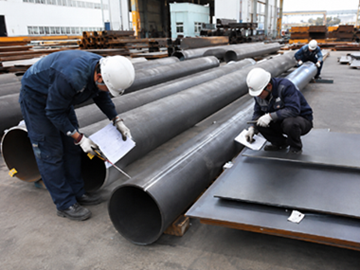

Шикізатты тексеру → Орналасу және кесу → Домалау және қалыптау → Колонна корпусын дәнекерлеу → Дәнекерлеуді тексеру → Дөңгелеу және түзету → Соңы және қиғаш өңдеу → Негізгі тақталарды, үстіңгі тақталарды және қосылымдарды құрастыру → Қосылымды дәнекерлеу → Саңылауларды кесу және түпкілікті туралау → Тотты кетіру, таңбалау және өңдеу → Соңғы тексеру, таңбалау орау, жөнелту.

Жіксіз дөңгелек колонналар дайын жіксіз болат құбырларды одан әрі өңдеу арқылы шығарылады. Дәнекерленген дөңгелек бағандар қосымша қадамдарды қамтиды, мысалы, болат табақтарды кесу, илектеу және бойлық дәнекерлеу - бұл оларды үлкен диаметрлерді, қалың қабырғаларды немесе стандартты емес өлшемдерді қажет ететін жобалар үшін әсіресе қолайлы етеді.

Дәнекерлеуден кейін жобалық сипаттамаларға сәйкес тиісті дәнекерленген жіктерде бұзылмайтын бақылау (NDT) жүргізіледі; дайын құрамдас өлшемдік дәлдікті, дәнекерлеу сапасын және коррозияға қарсы жабынның тұтастығын қамтитын соңғы тексеруден өтеді. Дәнекерленген жіктер, тексеру коэффициенттері және әртүрлі жобалар үшін қабылдау критерийлері жобалық құжаттарға және қолданыстағы стандарттарға сәйкес анықталуы керек.

Дөңгелек болат құбыр бағандарын қолданудың негізгі аймақтары:

Болат конструкциялы ғимараттар:

Өнеркәсіптік зауыттарға, қоймаларға және құрама болат құрылымдарға арналған тік тірек элементтері.

Кең ауқымды орындар:

Стадиондарға, көрме орталықтарына, ұзаққа созылатын ғимараттарға, көлік терминалдарына және т.б. болат бағаналар мен құрылымдық тіректер.

Шатырлар мен жолдар:

Ғимараттың кіреберіс қалқалары, болат жолдар, байланыстыратын дәліздер және олармен байланысты тірек құрылымдары.

Ландшафттық сәулет:

Ландшафттық перголалар, сәндік бағаналар, ғимарат қасбеттері және құрылымдық тұтастық пен эстетикалық дизайн теңгерімін талап ететін басқа да жобалар.

Коммуналдық және көлік техникасы:

Инженерлік жобаға негізделген муниципалды құрылыстарға, көпірге қатысты құрылымдарға, қоршау тіректеріне және т.б.

Арнайы металл конструкцияларының жобалары:

Биіктіктерді, ұзын аралықты, көп бағытты қосылыстарды немесе күрделі қосылыстарды қамтитын жобалар үшін дөңгелек түтік бағандарының техникалық сипаттамалары және қосылымдардың егжей-тегжейлі дизайны құрылымдық талдау арқылы анықталуы мүмкін. Түпнұсқа өнім құжаттамасында тізімделген қолдану аясына өнеркәсіптік зауыттар, көпірлер, орындар, муниципалдық нысандар, абаттандыру және құрастырмалы ғимараттар кіреді.

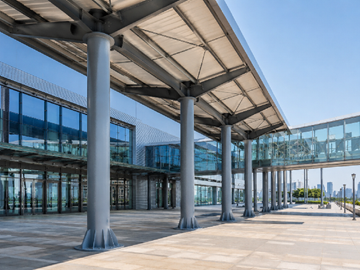

Жағдайлық зерттеу: Көрме орталығының кіреберіс шатыры мен байланыстырушы дәлізіне арналған дөңгелек болат құбыр бағандары:

Заманауи көрме орталығы ғимараттың дәліз жүйесіне қосылған, оның кіреберісінде ұзын аралық болат шатырды пайдаланады. Жоба шатыр мен дәліздерге тік қолдауды қажет етті, сонымен қатар сәулеттік эстетика, айналым кеңістігі және жалпы көрнекі әсер үшін жоғары стандарттарды талап етті; демек, негізгі тірек элементтері ретінде дөңгелек болат түтік бағандары таңдалды.

Дөңгелек түтік бағандары әйнек перде қабырғаларымен және заманауи болат шатыр құрылымымен бірге біртұтас архитектуралық тілді жасайтын таза, жеңілдетілген профильге ие. Құрылымдық жағынан, бағаналар іргетасқа тірек тақталары мен қатайтатын элементтер арқылы бекітіледі, ал олардың жоғарғы бөліктері болат арқалықтар мен шатыр құрылымына қосылып, шатырдың толық тірек жүйесін құрайды.

Жиі қойылатын сұрақтар

С: Оларды теңшеуге бола ма?

Иә. Дөңгелек түтік бағандарын сыртқы диаметрге, қабырға қалыңдығына, ұзындыққа, материалға және қосылым түріне қатысты инженерлік сызбалар негізінде теңшеуге болады. Сондай-ақ біз негізгі тақталар, үстіңгі тақтайшалар, қатайтқыш тақталар, қосылым тақталары, корбельдер, фланецтер, ендірілген бөлшектер және т.б. үшін тірек дайындауды қамтамасыз етеміз. Ерекше ұзын құрамдас бөліктер үшін дайындауды фланецтер немесе дәнекерлеу арқылы жалғаулар арқылы тасымалдау және орнату талаптарына байланысты бөліктерге бөлуге болады.

С: Тұрақты сапа қалай қамтамасыз етіледі?

Өндіріс процесі шикізатты тексеру, кесу, дәнекерлеу, дөңгелектеу және түзету, қосылыстарды құрастыру, тесіктерді бұрғылау, коррозияға қарсы өңдеу және соңғы өнімді тексеру сияқты кезеңдерді қамтиды. Бұзбайтын бақылау (NDT) конструкторлық техникалық шарттарға сәйкес дәнекерлеуден кейін орындалады. Дайын өнім сатысында өлшемдік дәлдік, дәнекерлеу сапасы және коррозияға қарсы жабындар тексеріледі; құрамдас бөліктер сақтауға қою немесе жөнелту алдында таңбаланады.

С: Тасымалдау сенімді ме?

Дөңгелек болат бағандарды фланецті немесе дәнекерленген қосылымдарды пайдалана отырып, ұзындық пен жоба шарттарына негізделген секцияларда жасауға болады. Дайын компоненттер таңбаланады, тексеріледі және жөнелту үшін буып-түйіледі, бұл өте ұзақ құрамдастарды өңдеуді жеңілдетеді.
