ХАЙШЕНбейімделген жабдықтарПішінді құрылымдық болат бағанкәдімгі шаршы, дөңгелек немесе H-сәулелік бағандар архитектуралық орналасуларды, қосылу талаптарын немесе жүк көтеру шарттарына сәйкес келмейтін жобаларға арналған шешімдер. Көлденең қиманың икемді дизайнын дәл өңдеумен үйлестіре отырып, бұл бағандар құрылымдық өнімділікті кеңістікті тиімді пайдаланумен біріктірудің практикалық әдісін қамтамасыз етеді.

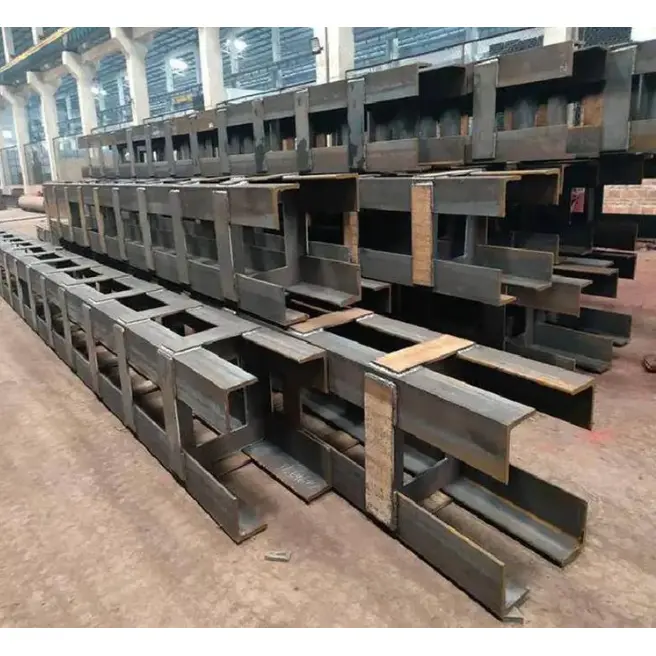

Пішінді құрылымдық болат баған - стандартты емес көлденең қимамен жасалған теңшелген тік жүк көтергіш элемент. Кәдімгі бағандардан айырмашылығы, оны L-тәрізді, T-тәрізді, крест тәрізді, көпбұрышты, айнымалы қима, қисық немесе жобаға қатысты басқа конфигурацияларда жасауға болады. Бұл икемділік оны әсіресе бұрыштарды, жасырын қабырға бағандарын, біркелкі емес архитектуралық кеңістіктерді, үлкен аралықты құрылымдарды және эксцентрлік немесе көп бағытты жүктемеге ұшырайтын аумақтарды салу үшін құнды етеді.
Инженерлер, сәулетшілер, мердігерлер және сатып алу топтары үшін дұрыс бағанды таңдау жеткілікті беріктігі бар болатты таңдау ғана емес. Сондай-ақ геометрияны, қосылу бағытын, дайындау дәлдігін, сейсмикалық талаптарды, коррозиядан қорғауды, орнату жағдайларын және жалпы кеңістікті пайдалануды ескеру қажет. Дұрыс құрастырылған пішінді баған біріктірілген құрылымдық шешімнің бөлігі ретінде осы факторларды шеше алады.
1. Пішінді құрылымдық болат баған дегеніміз не?
2. Жалпы конфигурациялар дегеніміз не?
3. Негізгі артықшылықтары қандай?
4. Қандай материалдар мен өнімділік параметрлері маңызды?
5. Пішінді құрылымдық болат колонна қалай дайындалады?
6. Пішінді құрылымдық болат бағандар қайда қолданылады?
7. Ол кәдімгі бағандармен қалай салыстырылады?
8. Сатып алушылар дұрыс бағанды қалай таңдауы керек?
Пішінді құрылымдық болат баған - көлденең қимасы әдеттегі тікбұрышты, дөңгелек немесе стандартты H-қима пішімінен тыс арнайы жасалған тік құрылымдық элемент. Ол болат тақталарды, құрылымдық секцияларды, қуыс секцияларды немесе болат құбырларды құрастыру және оларды бақыланатын дәнекерлеу және дайындау процестері арқылы біріктіру арқылы дайындалуы мүмкін.
Негізгі мақсат - стандартты бағандар тиімді шеше алмайтын құрылымдық немесе сәулеттік мәселелерді шешу. Мысалы, ғимараттың бұрышында орналасқан баған пайдалы ішкі кеңістікке шықпай, екі қабырғамен бірдей болуы қажет болуы мүмкін. L-тәрізді баған қажетті жүктеме жолын сақтай отырып, бұл жағдайды шеше алады.
Сол сияқты, бірнеше бағыттағы сәулелерді қабылдайтын орталық бағанға крест тәрізді конфигурация пайдалы болуы мүмкін. Айнымалы секциялы және қисық бағандар сонымен қатар тұрақты әдеттегі профильді біріктіру қиын болатын ерекше сәулеттік қасбеттерге қолдау көрсете алады.
ХАЙШЕН өнімінің сипаттамаларына сәйкес, типтік конфигурацияларға L-тәрізді, T-тәрізді, крест тәрізді, көпбұрышты, композициялық, айнымалы қима және қисық бағандар кіреді. Дизайн құрылыс сызбаларына, алаңның жағдайына, қосылу нүктелеріне және жобаға тән жүк көтеру талаптарына сәйкес әзірленуі мүмкін.
Әр түрлі құрылыс геометриялары әртүрлі құрылымдық шешімдерді қажет етеді. Келесі конфигурациялар стандартты емес болат конструкциясының ең пайдалы нұсқаларының бірі болып табылады:
| Конфигурация | Типтік қолданба | Негізгі артықшылық |
|---|---|---|
| L-тәрізді баған | Құрылыс бұрыштары мен қабырғалардың қиылысулары | Қабырғаларға тығыз орналасады және ішкі кедергілерді азайтады |
| T-тәрізді баған | Қабырға орталықтары, дәліздер және шеткі орындар | Қабырға макеттерімен біріктіру кезінде теңдестірілген қолдауды қамтамасыз етеді |
| Крест тәрізді баған | Орталық құрылымдық өзектер және көп бағытты сәулелік байланыстар | Бірнеше бағыттағы қосылымдарды жеңілдетеді |
| Z-тәрізді баған | Біркелкі емес еден жоспарлары және мамандандырылған құрылымдық аймақтар | Кеңістіктің күрделі орналасуына бейімделеді |
| Көпбұрышты баған | Архитектуралық құрылыстар мен ауқымды жобалар | Реттелетін геометрияны құрылымдық талаптармен біріктіреді |
| Айнымалы-бөлім бағаны | Көп қабатты құрылымдар мен сәулеттік қасбеттер | Бөлім өлшемдерін жүктеуге немесе дизайнға сәйкес өзгертуге мүмкіндік береді |
| Қисық баған | Қисық қасбеттер мен ерекше сәулет жобалары | Күрделі визуалды және геометриялық талаптарды қолдайды |
Ең қолайлы конфигурацияны тек сыртқы түрі үшін таңдамай, құрылымдық инженерлік есептеулер арқылы анықтау керек. Көлденең қиманың геометриясы, пластина қалыңдығы, баған биіктігі, жүктеу шарттары, қосылым бөлшектері және қолданылатын дизайн кодтары түпкілікті дизайнға әсер етеді.
Ең айқын артықшылығы - геометриялық икемділік. Ғимарат схемасын стандартты бағанды орналастыруға мәжбүрлеудің орнына инженерлер бағанды құрылымға бейімдей алады. Бұл әсіресе бұрыштар, қабырғалардың қиылысулары, еден деңгейлері, біркелкі емес жоспарлар және шектеулі орнату аймақтары үшін пайдалы.
Бағанды қабырғаға біріктіруге болатын кезде, ол құрылымдық проекцияларға жоғалған пайдалы еден алаңының мөлшерін азайтуы мүмкін. Бұл тұрғын үйлерде, коммерциялық кеңістіктерде, қоғамдық нысандарда және интерьерді жоспарлау тиімділігі маңызды болатын құрама құрылымдарда құнды болуы мүмкін.
Арнайы пішінделген бағандар арқалықтар, жақшалар және басқа құрылымдық элементтер үшін бірнеше қосылым беттерін қамтамасыз ете алады. Мысалы, крест тәріздес конфигурация құрылымдық мүшелер бірнеше бағытта біріктірілген жағдайларға арналған.
Аяқтардың енін, пластинаның қалыңдығын және жалпы көлденең қиманы реттеу арқылы инженерлер құрылымдық материалдың таралуын өзгерте алады және әртүрлі осьтердегі қаттылыққа әсер ете алады. Бұл пішінді бағандарды әдеттен тыс тік, бүйірлік немесе эксцентрлік жүктеу жағдайлары бар жобалар үшін пайдалы етеді.
Көптеген күрделі дайындау әрекеттері жеткізілімге дейін аяқталуы мүмкін. Кесу, құрастыру, дәнекерлеу, түзету, соңғы өңдеу, пластиналарды бекіту, тексеру және бетті өңдеуді басқарылатын өндірістік ортада үйлестіруге болады. Бұл құрылыс алаңында қажетті өндіріс көлемін азайтуы мүмкін.
Материалды таңдау жобаның құрылымдық есептеулеріне, қоршаған орта жағдайларына, температура талаптарына және қолданыстағы стандарттарға сәйкес болуы керек. HAISHENG Q235B және Q355B негізгі материал опциялары ретінде тізімдейді, Q355NL және Q355GJ арнайы төмен температура немесе жоғары сейсмикалық талаптарға қол жетімді.
| Параметр | Типтік спецификация |
|---|---|
| Негізгі материалдар | Q235B, Q355B |
| Арнайы материал опциялары | Q355NL, Q355GJ |
| Пластинаның / Аяқтардың қалыңдығы | Дизайнға байланысты шамамен 8–60 мм |
| Бір аяқтың ені | Конфигурацияға байланысты шамамен 100–600 мм |
| Әдеттегі сегмент ұзындығы | 9 м немесе 12 м; үлкен биіктіктерге арналған сегменттелген құрылыс |
| Баған түзулігі | ≤ L/1000 |
| Көлденең қиманың өлшемдік ауытқуы | Шамамен ±2–3 мм |
| Негізгі пластинаның қалыңдығы | Шамамен 16-60 мм |
| Анкерлік болт диапазоны | M20–M64 дизайнға сәйкес |
Анықтама үшін Q235B әдетте стандартты құрылымдық қолданбалар үшін пайдаланылады, ал Q355B жоғары шығымдылықты қамтамасыз етеді және ауыр жүктеме, биік және талап етілетін құрылымдық қолданбалар үшін жарамды. Материалды таңдау әрқашан жобаның инженерлік талаптары мен жергілікті құрылымдық нормаларға сәйкес тексерілуі керек.
Коррозиядан қорғау үшін бетті дайындау және жабуды таңдау бірдей маңызды. Әдеттегі жүйеге Sa2,5 деңгейіне дейін түсіру, одан кейін мырышқа бай праймер, аралық жабын және үстіңгі жабын болуы мүмкін. Жағалаудағы қолданулар сияқты агрессивті орталар үшін ыстық мырышпен қаптау да қарастырылуы мүмкін.
Дәлдікпен өндіру ерекше маңызды, өйткені стандартты емес геометрия бақыланбайтын дайындау қателеріне аз орын қалдырады. Әдеттегі өндірістік жұмыс процесі келесі кезеңдерді қамтиды:
Маңызды құрылымдық қосылыстар үшін сапаны бақылау жоспарына бұзылмайтын бақылауды енгізуге болады. HAISHENG қолданылатын конфигурациялардағы негізгі арқалық-бағаналық қосылыстар мен бастапқы жалғау дәнекерлеулері үшін I дәрежелі дәнекерлеуді және 100% ультрадыбыстық сынауды анықтайды.
Пайдаланушы геометриясының әмбебаптығы бұл бағандарды стандартты құрылымдық бөлімдерді біріктіру қиын болатын жобалар үшін қолайлы етеді.
Олар әсіресе құрылымдық талаптар мен сәулет талаптары сәйкес келген кезде пайдалы. Бағанды стандартты тауар бөлімі ретінде қарастырудың орнына, бүкіл мүшені ғимараттың құрылымдық жүйесінің бөлігі ретінде жобалауға болады.
| Ерекшелік | Пішінді құрылымдық болат баған | Кәдімгі H-бөлімі | Дөңгелек қуыс бөлім |
|---|---|---|---|
| Көлденең қима икемділігі | Өте жоғары; теңшелген геометрия | Стандартты геометрия | Стандартты дөңгелек геометрия |
| Қабырғаларды біріктіру | Таңдалған макеттер үшін тамаша | Орташа | Орташа |
| Көп бағытты қосылымдар | Бірнеше қосылым бағыттары үшін жобалануы мүмкін | Бастапқы ортогональды осьтерге табиғи түрде сәйкес келеді | Қосылымдар бөлімнің айналасында реттелуі мүмкін, бірақ арнайы бөлшектерді қажет етуі мүмкін |
| Архитектуралық бейімділік | Өте жақсы | Орташа | Жақсы |
| Айнымалылар бөлімі | Қол жетімді | Қосымша өндіріссіз шектелген | Мүмкін, бірақ теңшелген дайындауды қажет етеді |
| Әдеттегі пайдалану | Күрделі және стандартты емес құрылымдар | Кәдімгі болат жақтаулар | Ашық бағандар және арнайы құрылымдық қолданбалар |
Бұл салыстыру пішінді баған әрқашан жоғары дегенді білдірмейді. Стандартты секциялар геометриясы жобаға сәйкес келсе, жоғары үнемді және тиімді болып қалады. Пішінді құрылымдық болат бағанының мәні кәдімгі профильдер кеңістікте, байланыстарда, архитектуралық пішінде немесе құрылымдық өнімділікте ымыраға келген кезде пайда болады.
Қытай өндірушісін немесе жеткізушісін іздейтін мердігерлер, құрылымдық инженерлер және сатып алу топтары үшін тапсырыс бермес бұрын бірнеше факторларды растау керек.
Сенімді өндіруші шикізаттан дайын құрамдас бөлікке дейін қадағалануды сақтай отырып, инженерлік сызбаларды басқарылатын дайындау процесіне аудара алуы керек.
Оның негізгі мақсаты - стандартты бағандар сәйкес келмейтін архитектуралық схемаларға, әдеттен тыс қосылу талаптарына, шектеулі кеңістіктерге, эксцентрлік жүктемелерге немесе күрделі құрылымдық қаңқаларға бейімделе алатын жүк көтергіш бағанды қамтамасыз ету.
Иә. Көлденең қимасы, өлшемдері, болат сыныбы, пластинаның қалыңдығы, биіктігі, қосылым тақталары, қатайтқыштар, негізгі тақталар және бетті өңдеу инженерлік сызбалар мен жоба талаптарына сәйкес реттелуі мүмкін.
Q235B және Q355B жалпы таңдау болып табылады. Жоба шарттарына байланысты Q355NL немесе Q355GJ төмен температура немесе жоғары сейсмикалық қолданбалар үшін қарастырылуы мүмкін.
Оларды дұрыс құрастырылған кезде биік және ауыр жүкті құрылымдарда қолдануға болады. Соңғы жоба құрылымдық есептеулер арқылы тексеріліп, қолданыстағы құрылыс нормаларына сәйкес болуы керек.
Иә. Қоршаған ортаға байланысты қорғаныс опциялары көп қабатты жабын жүйелерін немесе ыстық мырыштауды қамтуы мүмкін. Сәйкес өңдеу экспозиция жағдайлары мен жоба талаптарына сәйкес анықталуы керек.
Пайдалы ақпарат құрылымдық сызбаларды, баған өлшемдерін, көлденең қиманың түрін, болат маркасын, саны, қажетті ұзындықты, қосылым мәліметтерін, бетті өңдеуді, тексеру талаптарын, жеткізу орнын және қолданылатын стандарттарды қамтиды.
A Пішінді құрылымдық болат бағанкәдімгі болат профильдері бір уақытта құрылымдық, сәулеттік және кеңістікті пайдалану талаптарын қанағаттандыра алмайтын жағдайда тиімді шешім ұсынады. L-тәрізді бұрыштық бағандардан және T-тәрізді қабырға бағандарынан крест тәрізді, көпбұрышты, қисық және айнымалы қима конфигурацияларына дейін теңшелген геометрия жобаны стандартты профильге бейімделуге мәжбүрлеуден гөрі құрылымдық жүйеге жобаға бейімделуге мүмкіндік береді. Сенімді Қытай өндірушісін және болат құрылымын бір терезе жеткізушісін іздейтін сатып алушылар үшін HAISHENG сызбаларға, материалға қойылатын талаптарға, қосылым мәліметтеріне, өлшемдік сипаттамаларға, инспекциялық талаптарға және бетті өңдеу қажеттіліктеріне негізделген теңшелген дайындауды ұсынады. Стандартты емес болат конструкция жобасын жоспарлап жатсаңыз және теңшелген баған өлшемдері, техникалық кеңес немесе жобаның бағасы қажет болса,бізбен хабарласыңыталаптарыңызды талқылау және қолайлы пішінді құрылымдық болат бағанының шешімін әзірлеу.
