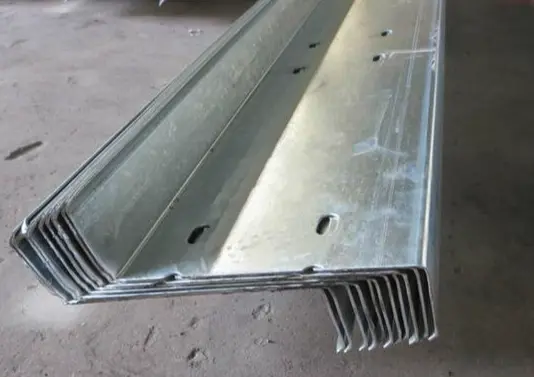

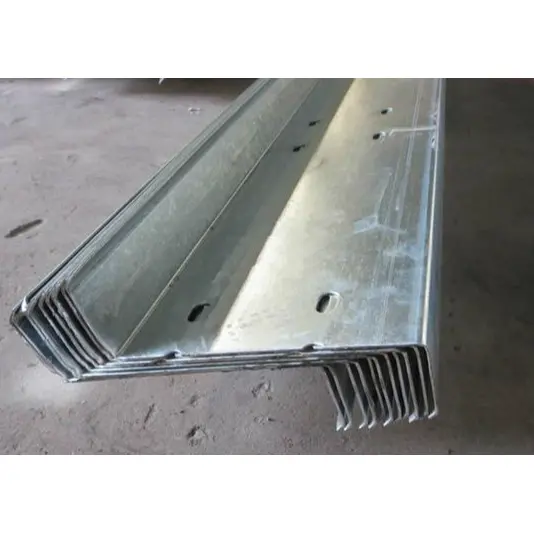

Суық илектелген Z секциялы болат серіппелер

HAISHENG's Cold Rolled Z Section Steel Purlins - бұл еңіс болат конструкциялы шатырлар үшін арнайы жасалған жұқа қабырғалы, жүк көтергіш профильдер. Кәдімгі C-секциялық пурлиндерден айырмашылығы, олардың көлбеу фланец құрылымы үздіксіз жүк көтергіш арқалықты қалыптастыру үшін ұштарымен қабаттасуға мүмкіндік береді, бұл болат шығынын азайту кезінде шатырдың жүк көтергіштігін айтарлықтай арттырады. Бір терезе болат конструкциясын жеткізуші ретінде біз Z-секциялы профильдерден көп нәрсені ұсынамыз; Біз зауыт аралығы, жергілікті жел жүктемелері және жағалаудағы тұзды шашатын орталар сияқты факторларға бейімделген кешенді пурлин шешімдерін ұсынамыз. Біз шикізатты мырыштау сапасы мен желілік тесуден бастап барлық тірек керек-жарақтарды жиынтықта жөнелтуге дейін барлығын басқарамыз, осылайша профильдер мен керек-жарақтарды бөлек алу кезінде туындайтын өлшемдердің сәйкес келмеуі, коррозияға қарсы стандарттарға сәйкес келмеуі және құрылымдық сәйкессіздік сияқты жалпы инженерлік мәселелерді шешеміз.

Өнімнің анықтамасы және қолдану аясы

1. Материал және процесс:

Бұл суық илектелген Z секциялы болат серіппелер Q235B ыстық мырышталған болат жолағынан үздіксіз орамды қалыптастыруға арналған толық автоматтандырылған суық қалыптау желісін пайдалана отырып жасалады, нәтижесінде Z-тәрізді қимасы бар стандартты жұқа қабырғалы, жеңіл калибрлі болат профиль алынады.

2. Негізгі қолдану:

Төбенің негізгі арқалықтарының үстіне орнатылған, олар шатырдың профильді болат жабындары мен оқшаулау қабаттарының толық жүктемесін қолдайды, бұл жүктемелерді негізгі болат құрылымына береді. Олар порталдың рамалық зауыттық ғимараттарында және ұзын кеңістіктегі рамалық шатырларда кеңінен қолданылады.

3. Негізгі құрылымдық ерекшеліктері:

Қарама-қарсы бағытта көлбеу болатын фланецтермен жобаланған, ұштарын ұзындықты ұзарту үшін тікелей қабаттасуға (сатылауға) болады, көп аралықты үздіксіз сәуле жүйесін жасайды; бұл C-секциясының пурлиндерімен салыстырғанда жоғары жалпы иілуге ​​төзімділікті ұсынады.

4. Пайдалану шектеулері:

Көлбеу фланецті конфигурациялар сыртқы қабырға панельдерін тік орнату үшін жарамсыз; С-секциялар жүк көтергіш қабырғалардың белдеулері үшін стандартты таңдау болып табылады, ал Z-секциялары қабырғалар үшін сирек қолданылады.

5. Негізгі материалды коррозиядан қорғау стандарты:

Ыстық мырыштау стандартты процесс болып табылады; жабынның қалыңдығы стандартты ішкі өнеркәсіп орындары үшін ≥80μm және жағалаудағы немесе химиялық коррозияға ұшырайтын аймақтар үшін ≥120μm болуы керек.

Жабдық пакетінің конфигурациясын аяқтаңыз

1 Негізгі Z-бөлімінің техникалық сипаттамалары

Бөлім белгілеу стандарты: Биіктігі × Фланец × Ерін (H × B × C)

Стандартты қор үлгілері: Z140×50×20, Z160×50×20, Z180×60×20, Z200×70×20, Z220×75×20, Z250×75×20, Z280×80×20, Z300×80×20

Жалпы қабырға қалыңдығы диапазоны: 1,8 мм, 2,0 мм, 2,2 мм, 2,5 мм; Арнайы жобалар үшін қол жетімді 3,0 мм ауыр нұсқалары.

2 Бүйірлік тұрақтылық құрамдастары

1). Шыбықтар: Ыстық мырышталған дөңгелек болат (Φ10, Φ12); Z-секцияларының бүйірлік ығысуын тежеу ​​және жоғары жел жүктемелері кезінде бұралуды немесе тұрақсыздықты болдырмау үшін түзу және диагональды түрлері бар.

2). Бекіткіштер: ыстық мырышталған дәнекерленген құбыр төлкелері (Φ32×2,0); қатты тіректерді қамтамасыз ету үшін диагональды штангалардың өтпелі нүктелерінде орнатылады, жүктеме кезінде өзекшелердің деформацияланбауын қамтамасыз етеді.

3). Шатырдың фланецті жақшалары: Кішкене бұрышты болат немесе кішкентай кесінді бөліктері; бір ұшымен Z-секциясының пурлинге бекітіліп, екінші жағынан шатырдың болат арқалығына дәнекерленген. Олар күшті желдің соруынан туындаған пурлиннің аударылуына қарсы тұрады; 18 метрден асатын өндірістік ғимараттар үшін толық шатырды орнату міндетті болып табылады.

3 Мамандандырылған құрылымдық қосылым керек-жарақтары

1). Төбенің негізгі арқалығының үстіңгі бетіне алдын ала дәнекерленген ыстық мырышталған болат табақтар (қалыңдығы 3,0 мм–5,0 мм); олар Z-секциялы пурлиндерді бекіту үшін негіз ретінде қызмет етеді.

2). Жалғау болттары: М12 немесе M14 ыстық мырышталған жоғары берік болттар пурлиндердің қабаттасатын ұштарын бекіту үшін қолданылады.

4 Үйлесімді үстіңгі төбе қоршау материалдары

Суық илектелген Z секциялы болат пурлиндердің үстіңгі беті 470/475 тік тігісті шатыр панельдерімен және стандартты профильді түсті жабынмен қапталған болат парақтарымен үйлесімді. Ол сондай-ақ жылу оқшаулауын, PE тыныс алатын мембраналарды және жотаның жыпылықтауын қамтитын шатырдың толық қоршау жүйесін қолдайды.

Сценарий бойынша стандартталған Purlin конфигурация схемалары

Кеңістігі орташа 1 стандартты зауыт ғимараты (15 м-ден аз)

Қабырғасының қалыңдығы 2,0мм болатын Z160×50×20 үлгісін қолданады; стандартты аралықтағы штангалар мен локализацияланған тізе тіректері тек шатырдың ортасында ғана ерекшеленеді; айтарлықтай жел эрозиясы жоқ ішкі, қарапайым өңдеу қоймалары үшін жарамды.

2 кең аралық болат құрылымдары зауытының ғимараты (18м–30м)

Қабырғасының қалыңдығы 2,0 мм–2,2 мм Z180 және Z200 үлгілерін пайдаланады; шатырдың өзіндік салмағы мен күшті жел қысымына төтеп беру үшін бүкіл ұзындығы бойынша түзу және диагональды штангалардың толық орналасуын және толық аралықтағы тізе тіректерін ұсынады.

3 Жағалаудағы қатты жел аймақтары және үлкен кеңістіктегі рамалық шатырлар

Төбенің бойына жақынырақ шыбық аралықтары мен тізе тіректері орнатылған қалыңдатылған Z-секциялы профильдерді (2,2 мм–2,5 мм) пайдаланады; теңіз тұзының коррозиясына және қатты желдің екпініне қарсы тұру үшін мырыштау қабатының қалыңдығы 120 мкм дейін ұлғайтылады.

Z-секциялы болат пен С-секциялы болат

1. Көлденең қима құрылымының айырмашылығы:

Суық илектелген Z секциялы болат пурлиндердің ұштарын қабаттасуға және үздіксіз арқалық құрылымын қалыптастыруға мүмкіндік беретін көлбеу фланецтері бар; C-секциялы болат пурлиндердің жалпақ фланецтері бар, оларды тек түйіспемен біріктіруге болады, бұл жай ғана қолдау көрсетілетін құрылымдық мінез-құлыққа әкеледі.

2. Қолдану сценарийлері:

Z-секциялы болат төбе төбелеріне және ұзаққа созылатын қолданбаларға жарамды; Кесекті болат, әдетте, 12 метр немесе одан аз аралығы бар зауыттық қабырғалар мен шатырлар үшін қолданылады.

3. Құрылымдық өнімділік:

Көлденең қимасының өлшемдері бірдей, Z-секциялы болат ортаңғы иілу моменттерін бастан кешіреді, бұл бір аралықты төбенің үлкен қашықтығына мүмкіндік береді.

Бес негізгі практикалық артықшылықтар

1. Төбелік шатырлар үшін құрылымдық жарамдылық:

Көлбеу фланецтер төбенің еңісімен табиғи түрде тураланып, төбенің үстіңгі бетін шатыр панеліне параллель ұстайды; бұл жүктің тік, біркелкі берілуін қамтамасыз етеді және эксцентрлік жүктемені болдырмайды.

2. Тиімді қабаттасуды орнату:

Профильдің екі шетіндегі фланецтерді қосымша пластиналарсыз ұзындықты ұзарту үшін тікелей қабаттасуға болады; қарапайым болттар кеңейтуді аяқтайды, шатырды салу уақытын айтарлықтай қысқартады.

3. Жоғары бүйірлік тұрақтылық:

Бөлім жоғары жалпы бүйірлік қаттылықты және бүйірлік қысым мен бұралу деформациясына күшті қарсылықты ұсынады, бұл қатты жел кезінде шатырдың тұрақтылығын қамтамасыз етеді.

4. Жеңіл және материалды үнемдейтін:

Бірдей шатырдың аралығы мен жүктеме талаптары үшін Z-секциялы болат кішірек көлденең қималарға немесе жұқа қабырғаларға мүмкіндік береді, аудан бірлігіне жұмсалатын болат мөлшерін азайтады және негізгі болат қаңқасына жүктемені азайтады.

5. Ыңғайлы құрама құрастыру:

Қосуға арналған болттардың тесіктері зауытта алдын ала бұрғыланады; орнында орнату тек болтты салуды және қатайтуды талап етеді, бұл жерде бұрғылау қажеттілігін болдырмайды, нәтижесінде сенімді қосылымдар мен құрылыс қалдықтары аз болады.

Негізгі дифференциаторлар және бәсекелес өнімдер

1. Үздіксіз сәулелік мінез-құлық: ұзақ аралықтар үшін материалды үнемдеу

Қабаттаған кезде суық прокатталған Z секциялы болат серіппелер орта аралықтағы иілу моменттерін тиімді азайтатын көп аралықты үздіксіз сәулені құрайды. Бірдей жүктеме және аралық жағдайында, С-секциялы болатпен салыстырғанда кішірек профиль сипаттамалары пайдаланылуы мүмкін, бұл болат сатып алудың жалпы құнын төмендетеді. Керісінше, C-секциялы болат әдетте қарапайым аралық қосылымдарға сүйенеді; ұзаққа созылатын қолданбалар үлкенірек көлденең қималарды қажет етеді, нәтижесінде материал шығыны жоғары болады.

2 Superior Sectional Bending Strength

Бірдей биіктік пен қабырға қалыңдығын ескере отырып, Z-секциясы C-секциялы болатпен салыстырғанда күшті осі бойымен жоғары инерция моментін ұсынады. Ол жоғары тік жүк көтергіштігі мен қалың қарға және қатты желге төзімділігін қамтамасыз етеді, бұл оны жағалаудағы жобалар мен үлкен кеңістіктегі рамалық құрылымдар үшін таңдаулы таңдау жасайды.

3 Тік еңісті шатырлар үшін өте қолайлы

Көлбеу фланец құрылымы табиғи түрде көлбеу шатырлармен үйлеседі, бұл бір жақты, тірексіз жүктеме қаупінсіз тұрақты тіректерді қамтамасыз етеді, көбінесе C-секцияларында кездеседі; кесінділердің жалпақ фланецтері тік беткейлерде жүктеме эксцентриситетіне себеп болуы мүмкін, бұл уақыт өте келе ауытқу мен деформацияға әкеледі.

4 Жалпы шығындардың маңызды артықшылықтары

Үлкен аралық шатырлар үшін Z-секциялы болатты пайдалану профиль сипаттамаларын және болаттың жалпы шығынын азайтуға мүмкіндік береді. Оның өзіндік салмағы дәстүрлі ыстықтай илектелген арналы болаттан әлдеқайда төмен; арналы болаттың шамадан тыс салмағы материалдық шығындарды ғана емес, сонымен қатар магистральдық арқалықтар мен іргетас құрылысының шығындарын арттырады, сондықтан қазіргі заманғы жеңіл болаттан жасалған өнеркәсіптік ғимараттарда төбені тазарту үшін ыстықтай прокатталған арналы болат негізінен тоқтатылды.

5 Қосарлы артықшылықтар: коррозияға төзімділік және ұзақ мерзімді құрылыс

Біріктірілген ыстық мырыштау процесі арқылы өндірілген ол коррозияға қарсы қос стандарттарға сәйкес келеді (ішкі аумақтар үшін 80 мкм, жағалау аймақтары үшін 120 мкм), ұзақ мерзімді сыртқы пайдалану кезінде тотқа төзімділікті қамтамасыз етеді. Төбенің ұзын аралықтары үшін кесінділерді кесінділермен біріктірусіз ұзындықты ұзарту үшін тікелей тігуге болады, нәтижесінде C-секциялары үшін қажетті түйіспемен салыстырғанда жалпы орнату жылдамдығы әлдеқайда жылдамырақ болады.

6 Бәсекелес өнімдермен жиынтық салыстыру

1). C-секциясының порлиндері: қарапайым тіректелген түйіспелі құрылымды пайдаланыңыз; зауыттық қабырға жүйелері мен шағын аралық шатырларға (15 м-ден төмен) жарамды.

2). Ыстық илектелген арналы болат: жоғары өзіндік салмағы және жоғары құны; жеңіл болаттан жасалған конверт жүйелерінде сирек қолданылады.

3). Z-секциялы серіппелер: иілу, үздіксіз жүк көтеруге мүмкіндік береді және тамаша иілу қарсылығын ұсынады; тік еңісті, үлкен аралығы бар шатырлар үшін арнайы әзірленген.

Стандартталған зауыттық суық қалыптау өндірісі процесі

1 Кіріс шикізатын тексеру

Суық илектелген Z секциялы болат серуендеріне арналған шикізат Q235B ыстық мырышталған болат жолағы болып табылады. Әрбір партия келген кезде жолақ қалыңдығына және мырыштау қабатының қалыңдығына тексеріледі; мырыш жабыны ішкі қолданбалар үшін кемінде 80 мкм және жағалаудағы қолдану үшін 120 мкм болуы керек. Беті қапталмаған дақтар, пиллинг, қатты иілу немесе сызаттар сияқты ақауларға тексеріледі; сәйкес келмейтін материалдар дереу карантинге қойылады және өндірістен шығарылады. Стандартты өндіріс қабырғасының қалыңдығына 1,8 мм, 2,0 мм, 2,2 мм және 2,5 мм кіреді.

2 Орау, тегістеу және беру

Болат катушкалар тиеу сөресіне көтеріледі, ал орағыш жолақты босатады. Нивелирлеу жабдығы орамдағы кернеуді болдырмайды, бұл ретте құрылғы қоректендірудің туралануын болдырмау және біркелкі көлденең қима өлшемдерін қамтамасыз ету үшін екі жақты фотоэлектрлік түзету жүйесімен жабдықталған.

3 Үздіксіз салқын қалыптау (негізгі процесс)

Қалыптаушы роликтердің бірнеше жиынтығы бір өтуде көлбеу фланецтер мен ішке қарай бұралған еріндері бар Z-пішінді айналдырып, болат жолақты біртіндеп бүгеді. Бұл процесс Z140-тан Z300-ге дейінгі толық стандартты диапазонды жаппай өндіруге мүмкіндік береді; Бекітілген құралдар реттелетін өлшемдік рұқсаттарды қамтамасыз етеді.

4 Ұзындықты дәл кесуге арналған серво жетекті ұшатын ара

Материал тапсырыс берушінің жобасы талап ететін ұзындықтарға дәл онлайн режимінде кесіледі. Гидравликалық ұшатын ара кесу немесе шамадан тыс бұраулардан көлденең қиманың деформациясын болдырмай, таза, тегіс кесу жасайды.

5 Аяқтау

Профильдің екі шетінде болт саңылаулары орнында қабаттасуды және болтты қосылымдарды жеңілдету үшін тесіледі. Стандартталған тесік аралығы орнату кезінде қосымша бұрғылау қажеттілігін болдырмайды.

6 Соңғы өнімді тексеру

1). Тапсырыс спецификацияларына сәйкестігін тексеру үшін қима биіктігін, фланец енін, ерін өлшемдерін және қабырға қалыңдығын нақты өлшеу;

2). Бүйірлік иілу, бұралу немесе мырышталған жабынның зақымдалуы сияқты ақауларды тексеру; ақаулы өнімдер қайта өңдеу үшін сұрыпталады.

7 Ұйымдастырылған жинақтау және орау

Үлгі, қабырға қалыңдығы және ұзындығы бірдей Z-пүрлиндері біріктірілген. Қорғау үшін төменгі жағына ағаш паллет қойылады, үлгіні, қабырғаның қалыңдығын, жеке ұзындығын, жөнелтілетін көлемін және сәйкес жоба атауын көрсететін сәйкестендіру жапсырмалары жапсырылады.

8 Көмекші компоненттерді бір мезгілде өңдеу және орау

Қосалқы құрамдас бөліктердің толық жиынтықтары бір мезгілде өңделеді: байлау шыбықтар Φ10/Φ12 дөңгелек болатты кесу, екі ұшын жіппен илемдеу және ыстық мырышпен қаптау арқылы дайындалады; тіректер Φ32×2,0 дәнекерленген құбырды кесу және өңдеу арқылы жасалады; және иілу арқылы иілу арқылы иілу арқылы иілу арқылы ілмекті жақшалар мен ілмектер жасалады. Барлық құрамдас бөліктер мырыштаудан өтеді, сұрыпталады және қорапқа салынады және Z-пурлиндер сияқты бір партияда жөнелтіледі.

9 Стандартталған сайтта орнату процедуралары

1). Шатырдың болат арқалықтарының үстіңгі бетіне ыстық мырышталған пурлинді ілмектерді дәнекерлеу және бекіту;

2). Z-пюрлиндердің ұштарын бір-бірінің үстінен бір-бірінен бір-бірінен бір-бірінің үстінен бір-бірінен бір-бірінен бір-бірінен қатайтыңыз, M12/M14 болттарын салыңыз және үздіксіз жүк көтергіш арқалықты қалыптастыру үшін қатайтыңыз;

3). Бүйірлік тұрақтылықты нығайту үшін жең тіректерін пайдаланып, түзу және қиғаш байлау шыбықтарын орнатыңыз; төбенің ұзын аралықтары үшін тіректерді орнатыңыз.

Негізгі өнімділік сипаттамалары

1 Шикізаттың техникалық сипаттамалары

1). Материалдық класс: Q235B ыстық мырышталған болат жолақ

2). Гальванизация стандарты: стандартты ішкі аумақтар үшін ≥80μm; Жағалау аймақтары мен химиялық өнеркәсіптік аймақтар үшін ≥120μm

3). Стандартты қабырға қалыңдығы: 1,8 мм, 2,0 мм, 2,2 мм, 2,5 мм; Сұраныс бойынша 3,0 мм ауыр нұсқа

4). Механикалық қасиеттері: Шығу күші ≥235 МПа; созылу беріктігі диапазоны 375 МПа–500 МПа

2 Көлденең қима сипаттамаларының толық ауқымы (H × B × C)

Z140*50*20, Z160*50*20, Z180*60*20, Z200*70*20, Z220*75*20, Z250*75*20, Z280*80*20, Z300*80*20

Қолдану туралы ескертпе: Z-секциялы болаттан жасалған бұйымдар тек жүк көтергіш шатырды қолдану үшін ұсынылады; Қабырғаға арналған плитка ретінде пайдалану ұсынылмайды. 3 Негізгі үлгілердің теориялық бірлік салмағына сілтеме (кг/м)

- Z160×50×20: 2,0мм ≈ 4,58кг/м; 2,2 мм ≈ 5,03 кг/м

- Z180×60×20: 2,0мм ≈ 5,21кг/м; 2,2 мм ≈ 5,72 кг/м

4 Толық керек-жарақтар жиынтығына арналған техникалық сипаттамалар

1. Шығыңқы штангалар: Φ10, Φ12 Q235 ыстық мырышталған дөңгелек болат; ұштарында илектелген жіптер бар;

2. Бекіткіш гильзалар: Φ32×2,0 жіксіз болат құбыр;

3. Тізе жақшалары (тізе жақшалары): 1,8 мм–2,0 мм кішкентай кесінді болат немесе бұрыштық болат; қатты жел шатырлары үшін маңызды компоненттер;

4. Қосылу керек-жарақтары: Қалыңдығы 3,0–5,0 мм ыстық мырышталған болат пластинадан жасалған серіппелер; бекіту болттары M12/M14 ыстық мырышталған жоғары берік болттар.

5 Қолдану сценарийіне негізделген таңдау критерийлері

1. Шағын және орташа аралықтағы шатырлар (арақтығы ≤ 15м): Z160×50×20, қабырға қалыңдығы 2,0 мм;

2. Үлкен аралығы бар зауыттық ғимараттар (18–30 м): Z180 немесе Z200 үлгілері, қабырғасының қалыңдығы 2,0–2,2 мм; толық аралықта орнатылған штангалар; шатырдың бойымен үздіксіз орнатылған карниздік тіректер;

3. Күшті желдер мен коррозиялық ортасы бар жағалау аймақтары: қалыңдығы 2,2–2,5 мм профильдерді таңдаңыз; штангаларды орнату аралықтарын азайту; мырыштау қабатының қалыңдығын 120 мкм дейін ұлғайту.

6 Негізгі құрылымдық ерекшеліктері

Көлбеу фланецтер үзіліссіз арқалық құрылымдық жүйені құра отырып, ұштарымен қабаттасуға мүмкіндік береді; көлденең қиманың бірдей өлшемдері үшін Cold Rolled Z Section Steel Purlins C-секциялы болатпен салыстырғанда жоғары иілуге ​​төзімділікті ұсынады, бұл оларды барлық үлкен аралықты, көлбеу болат құрылымды шатыр жабындарының жобаларына қолайлы етеді.

Жиі қойылатын сұрақтар

1. С: Z-секциялы болат пен С-секциялы болатты қалай ажырату және таңдау керек?

A: Қысқа аралық шатырлар (15 м-ден төмен) және жүк көтергіш зауыттың сыртқы қабырғалары үшін кесінді болатты пайдаланыңыз; желді жағалық аудандарда төбе төбелері, үлкен аралығы бар зауыт ғимараттары (18 м-ден астам) және ғарыштық рамалық шатырлар үшін Z-секциялы болатқа басымдық беріңіз.

2. С: Жағалау жобаларында Z-секциялы болат үшін коррозиядан қорғау қалай қамтамасыз етіледі?

A: Жағалаудағы аймақтарға тапсырыстар қалыңдығы 120 мкм ыстық мырышталған болат жолақтар арқылы дайындалады; барлық керек-жарақ құрамдас бөліктері, мысалы, штангалар, штангалар және карниздік жақшалар - негізгі құрылымдық бөліктердің алдында тот басуды болдырмау үшін бірдей ауыр мырыштау процесінен өтеді.

3. Q: Сіз тапсырыс бойынша ұзындықты кесуді ұсынасыз ба және жөнелтуге арналған керек-жарақтардың толық жинағын жеткізесіз бе?

A: Біз кез келген белгіленген ұзындыққа кесуді қолдаймыз. Керек-жарақтардың толық жиынтығы, соның ішінде штангалар, тіреуіштер, карниздік жақшалар, шұңқырлар және жалғау болттары - нақты зауыттық аралыққа және жел жүктемесіне сәйкес келетін және бір контейнерде бірге жөнелтілуі мүмкін.

4. С: Z-секциялы болатты тікелей қабырғаға арналған плитка ретінде пайдалануға бола ма?

A: Бұл ұсынылмайды; көлбеу фланецтер тік қабырғалық панельдерді біркелкі орнатуды қиындатады. C-секциялы болат жүк көтергіш қабырғаға арналған пюрлиналар үшін стандартты таңдау болып табылады.
