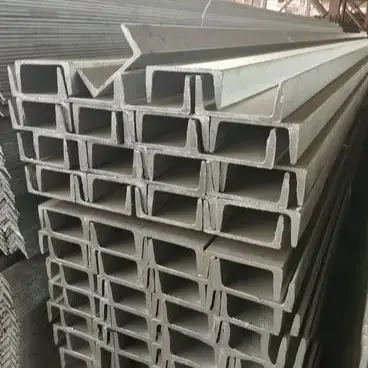

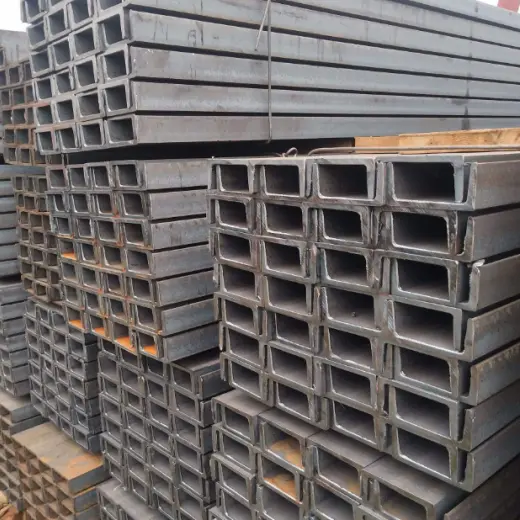

Шатыр жабынына арналған ыстық илектелген болат арналы пурлиндер

Шатыр жабынына арналған ыстық илектелген болат арналы серуендер шатырлар мен қабырғалар үшін ауыр салмақты, жүк көтергіш құрылымдық элементтер ретінде қызмет етеді. Суық пішінделген жұқа қабырғалы C- немесе Z-пурлиндерден айырмашылығы, олар ыстықтай илектелген болаттан тікелей біртұтас тұтас бірлік ретінде қалыптасады. Бұл процесс салқын қалыптауға байланысты ішкі кернеулерді болдырмайды және тор мен фланецтер бойынша біркелкі қалыңдықты қамтамасыз етеді, бұл жеңіл габаритті болат пурлиндердің жүк көтеру қабілеті жеткіліксіз болған кезде оларды ауыстырудың тамаша таңдауына айналдырады.

Өнім көлемі және ұлттық стандартқа сәйкестік

1. Сәйкестіктің негізгі стандарттары

Шикізаттың сәйкестігі: шатыр жабынына арналған таза ыстық прокатталған болат арналы пурлиндер GB/T707 ұлттық стандартына қатаң сәйкес оралады; қайта өңделген/қайта оралған стандартты емес материалдарды пайдалануға тыйым салынады және қабырға қалыңдығының шамадан тыс теріс ауытқуына қатаң түрде жол берілмейді.

Дайын өнімді өңдеу: Бекітілген арналы болат бекітілген ұзындықтағы кесуден, кернеуді жоюдан, торды дәл тесуден және шеткі жағын тазартудан өтеді; ыстықтай илектелген негізгі материалдың механикалық қасиеттері өзгеріссіз қалады, өңдеу құрастыру үшін дәл өңдеумен шектеледі.

2. Пайдалануға жарамдылық

Қолайлы қолданбалар: болат арқалық немесе бетон сақиналы арқалық негіздері, ауыр жүкті шатыр жабындары, төбеге орнатылатын жабдыққа арналған аспалы платформалар, балқыту зауыттарындағы жоғары температурадағы қосалқы қондырғылар және ескірген порталдың қатты қаңқалы құрылымдарын жаңарту.

Тыйым салынған қолданбалар: стандартты жаңа жеңіл жүкті зауыт ғимараттары (арақтығы 15 м-ден аз) және үздіксіз қабаттасатын тік еңісті шатырлар; бұл сценарийлер төмен экономикалық тиімділікті және құрылымдық жарамдылықты ұсынады.

3. Зауытта қолданылатын коррозияға қарсы классификация

Үй ішіндегі құрғақ/шаңсыз орталар: құмдау/тотты кетіру, содан кейін композиттік бояумен қаптау.

Сыртқы ылғалды/жағалау/химиялық орталар: ұзақ мерзімді коррозиядан қорғау үшін ыстық мырыштау.

Өнімді толық жеткізу

1. Ыстықтай илектелген болат арналы пурлиндерге арналған негізгі қордың техникалық сипаттамалары

№ 8 арналы болат: 80×43×5мм (шағын ауқымды жөндеу жобалары үшін негізгі материал)

№ 10 арналы болат: 100×48×5,3 мм (жалпы ауыр жүкті шатыр жабынына арналған негізгі материал)

№ 12 арналы болат: 120×53×5,5 мм (жабдық платформалары мен қардың көп жиналатын аймақтары үшін мамандандырылған)

2. Бүйірлік тұрақтылық компоненттері

Дөңгелек болат байланыстырғыштар: Φ12, Φ14 Q235 ыстық мырышталған дөңгелек болат, ұштары бұрандалы илек; арна болат торының қаттылығы жоғары болғандықтан, орнында бұрғылауға тыйым салынады — болт саңылаулары зауытта алдын ала дайындалуы керек.

Жеңдік тіректер: Φ32×2,0 дәнекерленген болат құбыр; жергілікті ығысу кернеуіне қарсы тұру үшін диагональды байлау шыбықтарын қатты бұрыштық тіреу үшін қолданылады.

Төбенің тізе жақшалары: L40×4 немесе L50×5 тең аяқ бұрышы болат; желдің соруынан туындаған төңкерілуге ​​қарсы тұру үшін серуендерді негізгі арқалықтарға қосады.

3. Қолдау қосылым құрамдастары

Пурлинді бекіткіштер: алдын ала бұрғыланған болт саңылаулары бар 3,0–5,0 мм ыстықтай илектелген болат табақ (кесілген және иілген).

Бекіту болттары: M14 немесе M16 ыстық мырышталған жоғары берік болттар; арна болатындағы үлкен диаметрлі орнату саңылауларына сәйкес келетін өлшем.

4. Үйлесімді үстіңгі шатырды қаптау материалдары

Тікелей үйлесімділік: стандартты тігісті түсті болат қаңылтырлар, сырланған түсті болат шатыр панельдері және шыны жүн/тас жүнінен жасалған оқшаулағыш қабаттар.

Сәйкес әрлеу/жыпылықтау: жоталардың қақпақтары, шатырдың жарқылы және төбені кеңейту түйіспесі.

Арнайы қолданба сценарийлеріне негізделген конфигурация опциялары

1. Ескі, шағын аралығы бар зауыт ғимараттарын жөндеуге арналған конфигурация

Негізгі материалды таңдау: №8 ыстықтай илектелген арналы болат пурлиндер (стандартты ұзындығы 6–9 м).

Көмекші материалдар: Φ12 бір қатарлы қарапайым шыбықтар; қосымша тізе жақшалары жоқ.

Коррозияға қарсы өңдеу: Sa2,5 маркалы құм себу + эпоксидті праймер + соңғы жабынның екі қабаты (пленканың қалыңдығы ≥80 мкм).

Қолданылатын шарттар: Төбенің жүктемесі ≤0,8 кН/м²; тоқтатылған жабдық жоқ; құрғақ ішкі аймақтар.

2. Ауыр жүкті шатырлар мен жабдыққа қызмет көрсету платформаларына арналған конфигурация

Негізгі материалды таңдау: № 10 немесе № 12 қалыңдатылған арналы болат; пурлин аралығы қажетінше азайтылады. Көмекші материалдар: Φ14 тығыз орналасқан байлау штангалары; 100% пурлиндік орындарда орнатылған бұрыштық болат тізе жақшалары.

Коррозияға қарсы өңдеу: үй ішінде қолдануға арналған бояу бүріккіш; сыртқы пайдалануға арналған ыстық мырыштау.

Қолданылатын шарттар: Шатыр желдеткіштер, фотоэлектрлік жүйелер немесе техникалық қызмет көрсететін персонал қозғалысы сияқты қосымша жүктемелерге қолдау көрсетеді.

3. Жағалау аймақтары үшін конфигурация (жоғары тұздылық/ылғалдылық)

Материалды таңдау: №8-ден №12-ге дейінгі өлшемдер (талаптар негізінде таңдалады).

Коррозияға қарсы стандарт: серіппелер, байлау өзектері, тізе жақшалары және пюрлиндік кронштейндердің барлығы компоненттер арасындағы гальваникалық коррозияны жою үшін мырышталған жабынның қалыңдығы ≥120μm болады.

Орнату туралы мәліметтер: коррозияға қарсы тығыздағыштар электрохимиялық коррозияға жол бермеу үшін пурлиндік кронштейндер мен негізгі арқалықтар арасында орнатылады.

Суық пішінделген C/Z пурлиндерімен өнімділікті салыстыру

1. Ең жоғары жүктеме және соққыға төзімділік

Шатыр жабынына арналған ыстықтай илектелген болат арналы пурлиндер: ыстықтай илектелген негізгі материалдың біркелкі қабырға қалыңдығы және суық қалыптаудан қалдық кернеуі жоқ; ол бүйірлік ауыр заттардың соққыларына және қардың шоғырланған жүктемелеріне секцияның иілусіз немесе тістеусіз төтеп береді.

C/Z Purlins: жұқа қабырғалы және суық пішінді; шектен асатын шоғырланған жүктемелер дереу иілу немесе жыртылуды тудырады, бұл оларды жабдықты тоқтата тұру үшін жарамсыз етеді.

2. Жоғары температура/өрт жағдайында деформацияның тұрақтылығы

Арналы болат серіппелер: тығыз прокатталған негізгі материал; 400°С-қа дейінгі температураның қысқа мерзімді әсері кезінде бүйірлік бұралу болмайды, бұл оларды қазандық бөлмелері мен балқыту шеберханаларына жарамды етеді.

C/Z Purlins: Жылу кернеуі жұқа қабырғалы бөліктерде жылдам шығып, бүйірлік бүйірлік бүгуге және құлауға әкеледі; жиі өрт қауіпсіздігін тексеруден өтпейді.

3. Сайттағы модификациялардың ыңғайлылығы

Арнаның болат серуендері: Желінің жеткілікті қалыңдығы секцияның жалпы жүк көтергіштігін бұзбай, құбыр тіректерін ерікті бұрғылауға және дәнекерлеуге мүмкіндік береді.

C/Z Purlins: Диаметрі 12 мм-ден асатын бір саңылау иілу беріктігін айтарлықтай төмендетеді, болашақ модификацияларды айтарлықтай шектейді.

4. Тәуелді шектеулер және таңдауды айырбастау

Шығындар мен өзіндік салмақ шектеулері: Дәл сол аралық үшін өзіндік салмақ C-секциялы болаттан 60%-дан астам жоғары, бұл негізгі арқалық пен іргетас құрылысының құнын 12%-15%-ға арттырады.

Құрылымдық шектеулер: Тегіс фланецтер ұзартылған ұзындықтардың қабаттасуына жол бермейді, бұл оларды тік еңіс шатырлардағы үздіксіз жүк көтергіш конструкциялар үшін жарамсыз етеді.

Үздіксіз сапаны бақылау процесі

1. Шикізаттың кіруге дейінгі тексеруі

Көрнекі тексеру: арна болатының бұралуын, фланецтің жарылуын, жиек/бұрыштың деформациясын және бетінің деламиминациясын тексеріңіз.

Параметрді тексеру: тордың қалыңдығы мен фланец енінің рұқсат етілген шегін тексеру; диірмен материалдарының сапа сертификаттарын тексеру; Q235B маркалы болатқа спектрлік қайта сынақ жүргізу.

2. Шатыр жабынына арналған ыстық илектелген болат арналы серуендерді дәл өңдеу

Ұзындығы бойынша кесу: Дәл плазмалық кесу; кесу бетінің перпендикулярлық ауытқуы ≤ 1мм.

Кернеуді жеңілдететін тесу: фланецтен тесік диаметрінен ≥ 1,5 есе үлкен тесіктерді орналастыру; жүктеме кезінде жыртылуды болдырмау үшін орталық тордың кернеуі әлсіз аймағынан аулақ болыңыз.

Беттің ұшын тегістеу: Тасымалдау кезінде коррозияға қарсы жабынның зақымдалуын және орнату персоналының жарақаттануын болдырмау үшін кесілген жиектер мен саңылаулардағы саңылауларды алып тастаңыз.

3. Екі бағытты коррозияға қарсы өңдеу

Бояу жабынының жолы: тотты кетіруге арналған атқылау (Sa2.5) → шаңды үрлеу → эпоксидті праймерді бүрку → екі қабатты үстіңгі жабынды бүрку → қоршаған орта температурасында 72 сағаттық қатаю.

Ыстық мырыштау жолы: қышқылды тұздау/майсыздандыру → сумен шаю → ағынды батыру → 450–460°C температурада ыстық мырыштау → ауаны салқындату/пассивация → мырыштың беткі түйіндерін ұнтақтау.

4. Қорытынды зауыттық тексеру және орау

Өлшемді және геометриялық тексеру: түзулікті, бұралуды / ауытқуды және тесіктер аралығын толық тексеру.

Коррозияға қарсы нүктелерді тексеру: бояу пленкасы мен мырыштау қабатының қалыңдығын өлшейтін құралдарды қолдану арқылы жердегі қалыңдығын тексеру.

Сақтау және орау: болат паллет жинақтау; үлгімен, материалмен және коррозияға қарсы сипаттамалармен таңбалау; теңіз тасымалына арналған ылғалдан қорғайтын созылатын қаптама.

Ұлттық стандартты механикалық қасиеттер және нақты көлденең қима параметрлері

1. Негізгі материалдың механикалық параметрлері

Материал: Q235B ыстықтай илектелген көміртекті құрылымдық болат

Механикалық беріктік: шығымдылық күші ≥ 235 МПа; созылу беріктігі 375–500 МПа

Жылулық кеңею коэффициенті: 1,2 × 10⁻⁵/°C; ұзын аралық шатырды жабу үшін қажет кеңейту саңылаулары

2. Коррозияға қарсы сандық параметрлер

Бояу негізіндегі коррозияға қарсы: композиттік жабынның жалпы қалыңдығы ≥ 80 мкм

Hot-dip galvanizing: ≥ 80 μm for standard inland areas; ≥ 120 μm for coastal or chemical corrosion zones

Жиі қойылатын сұрақтар

1. Төбе жабынына арналған ыстық илектелген болат арналы серуендер тік еңісті шатыр жабыны үшін Z-тәрізді пюрлиндерді алмастыра ала ма?

Жауап: Жоқ. Арна болатында жалпақ фланецтер бар, ол көлбеу шатырларда эксцентрлік жүктемені тудырады және қабаттасу арқылы үздіксіз жүктемені болдырмайды; бұл пурлиндерді уақыт өте келе төңкерілуге ​​бейім етеді, сондықтан олар тек тегіс орнатуға жарамды.

2. Жағалау жобаларына арналған қосалқы компоненттер бөлек мырыштауды қажет ете ме?

Жауап: Иә. Әртүрлі болат материалдар арасындағы потенциалдық айырмашылықтар коррозияны тездетеді; HAISHENG әдепкі бойынша барлық қосалқы компоненттерге 120 мкм мырыштау стандартын қолданады, сондықтан тұтынушылар оларды бөлек алудың қажеті жоқ.

3. Арналы болат үшін ұңғыманы орнында бұрғылау мен зауыттық алдын ала бұрғылаудың айырмашылығы неде?

Жауап: Жұмыс орнындағы бұрғылауда кернеуді жеңілдету жоқ, бұл желіні жыртудың жоғары қаупін тудырады; Зауыттық алдын ала бұрғылау құрылымдық жүк көтергіштік қабілетін төмендетпей саңылаулар аралықтарының ұлттық стандарттарына сәйкес келеді және шетелдік жобалар үшін міндетті талап болып табылады.
