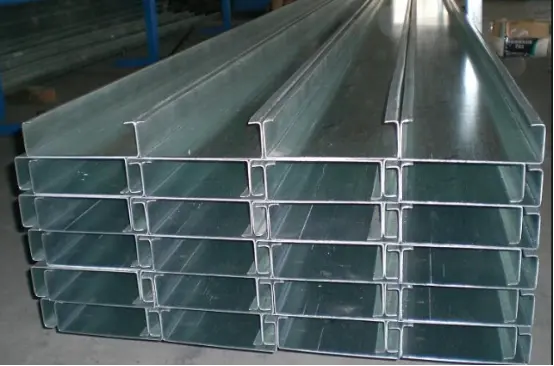

Суық илектелген C секциялы болат серіппелер

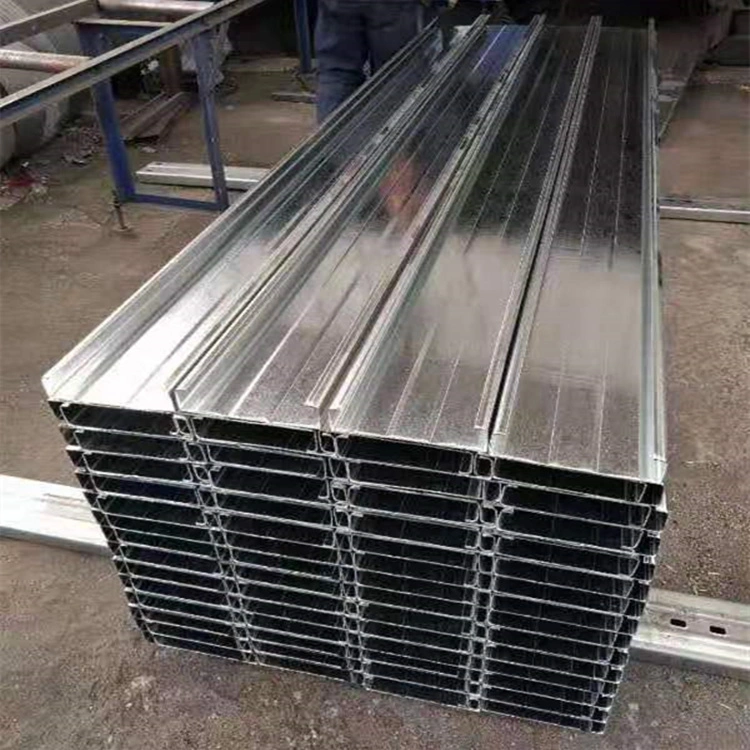

Суық илектелген C секциялы болат пурлиндер ыстық мырышталған болат жолақтардан жасалған. Төбелік жабындарға және қабырғаға арналған шұңқырларға жіктеледі, олар болат арқалықтарға, бағандарға немесе ғарыштық жақтаулардың үстіңгі аккордтарына орнатылады. Олар түспен қапталған болат шатыр мен қабырға панельдері үшін жүк көтергіш негіз ретінде қызмет етеді, жүктерді негізгі болат құрылымына тасымалдайды және ғимарат конверті жүйесінің құрылымдық негізі ретінде әрекет етеді. Стандартты спецификация: мырыштау қабатының қалыңдығы ≥80μm болатын Q235 ыстық мырышталған C-секциялы болат.

Суық илектелген кесінді болат пурлин жүйесінің құрамдас бөліктері

1. Негізгі мүшелерге арналған жалпы сипаттамалар

Төбесі: C140×50×20, C160×50×20, C180×60×20, C200×70×20

Қабырғасы: C80×40×20, C100×50×20, C120×50×20

Қабырғасының қалыңдығы: 1,8, 2,0, 2,2, 2,5 мм

2. Байланыс жүйесі

1). Тікелей дөңгелек болат штангалар: Φ10, Φ12; диагональ бойынша орнатылады.

2). Жеңдік тіректер: Φ32×2,0 дәнекерленген құбыр; қатты тіректерді қамтамасыз ету үшін диагональды штангалардың өту нүктелерінде орнатылады.

Орналасуы: Аралықтары 4 метрден асатын шатыр жабындары үшін галстуктер міндетті болып табылады.

3. Қақпақты жақшалар (салғыш таяқшалар/брекеттер)

L-тәрізді бұрышты болат немесе кішігірім кесінді болат; бір ұшын серуенге, екінші жағынан болат арқалыққа жалғанған. Олар шатырдағы желдің қысымынан пурлиннің аударылуына жол бермейді және ұзын шатырлар үшін стандартты функция болып табылады.

4. Қосылу компоненттері

1). Пурлин бекіткіштері: болат арқалықтар мен бағандарға ендірілген немесе дәнекерленген; C-секциясының серуендері осы ілмектерге тіреледі.

2). Беріктігі жоғары болттар мен өздігінен бұрғылау бұрандалары: серуендерді біріктіру және шұңқырларды бекіткіштерге бекіту үшін қолданылады.

5. Байланысты қаптау/конверт қабаттары

Шұңқырлардың үстіне бекітілген: шатыр/қабырға панельдері, оқшаулау, бу бөгейтін мембраналар және әрлеу/жыпылықтау компоненттері.

Үш конфигурация опциясы

1. Шағын қойма (кеңдігі ≤ 9 м): C140×50×2,0 төбесі + C100×50×2,0 қабырғаға арналған шұңқырлар; қарапайым штангалар; фланецті жақшалар жоқ.

2. Стандартты зауыт ғимараты (12–24 м): C160/C180 төбесі + толық штанга және тіреу жүйесі + шатырдың фланецті жақшалары.

3. Жағалаудағы қатты жел аймақтары / Ғарыштық жақтау шатырлары: С-секциялы болат қалыңырақ (2,2–2,5 мм), штанганың тығыздығы жоғарылайды және шатырдың толық фланецті бекітеді.

Коррозияға қарсы спецификациялар

Стандартты ішкі: ыстық мырыштау ≥ 80μm;

Жағалау (тұзды спрей): Ыстық мырыштау ≥ 120μm.

Негізгі артықшылықтар

1. Суық илектелген C секциялы болат серуендері тамаша иілу және қысу беріктігін, материалды үнемдеуді және жоғары жүк көтеру қабілетін ұсынатын құрылымдық тиімді көлденең қимаға ие.

2. Тегіс, бүрікпейтін беттер және дәл тесу оңай жалғау мен қосылуды жеңілдетеді.

3. Материалдың біркелкі қасиеттері және жақсы беріктігі; бұралуға және деформацияға төзімді.

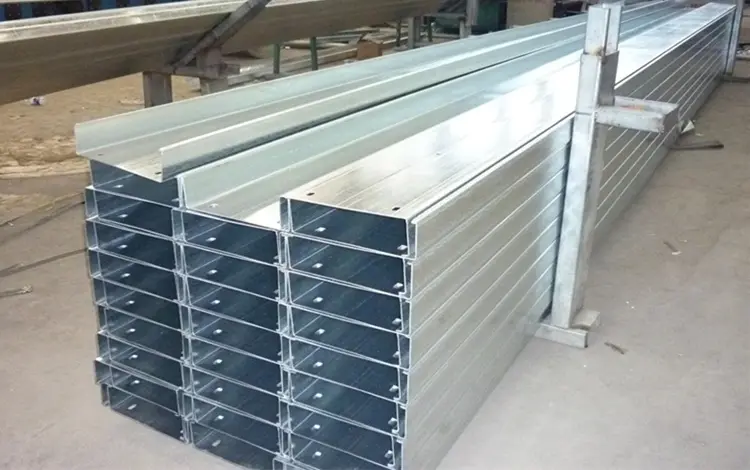

4. Алдын ала тесілген саңылаулар құрылыс уақытын айтарлықтай қысқартып, тікелей орнында құрастыруға мүмкіндік береді.

5. Түрлі шатыр мен қабырға қаптамаларымен үйлесімді; жеңіл болаттан жасалған ғимараттар үшін маңызды жақтау профилі.

Ерекшеліктерді саралау

I. Жеңіл, бірақ жоғары жүк көтергіштігі; бастапқы құрылымдық шығындарды азайтады.

Суық пішінделген жұқа қабырғалы секциялардың салмағы бірдей жүк көтергіштігі үшін ыстықтай илектелген арналы болаттың шамамен үштен бір бөлігін құрайды. Бұл болат арқалықтарға, бағандарға және іргетастарға түсетін жүктемелерді, сондай-ақ құрылымға қажетті болаттың жалпы тоннажын айтарлықтай азайтады. Керісінше, бетон пурлиндер өте ауыр және ғарыштық жақтауларға немесе ұзаққа созылатын жеңіл болаттан жасалған шатырларға жарамсыз.

II. Зауыттық жаппай өндіріс және жылдам орнату

Құрамдас бөліктер бекітілген ұзындықтарға дайындалады; орнында құрастыру орнында кесу немесе дәнекерлеу қажеттілігін болдырмайтын болтты қосылыстары бар құрғақ құрылыс әдісін пайдаланады. Керісінше, ағаш сүрткіштер тегістеуді және консервативті өңдеуді қажет етеді, ал бетоннан жасалған пурлиндер қалыптарды, құюды және емдеуді қажет етеді, бұл құрылыс уақытында айтарлықтай айырмашылықты тудырады.

III. Көлденең қимасы бар дизайн штангалар мен тізе тіректерін жеңілдетеді; тамаша жалпы тұрақтылық

С-секциялы болаттың ішке қарай бұралған ерні дөңгелек штангаларды және тізе тіректерін оңай орнатуға мүмкіндік береді, бұл қарапайым темір бұрандалармен салыстырғанда бүйірлік бұралуға және жел/қар жүктемелеріне жоғары төзімділігі бар берік құрылымдық жүйені жасайды.

IV. Тоттанудан толық қорғау және ұзақ қызмет ету үшін ыстық мырышталған

Бүкіл бөлім ыстық мырышпен қапталған, бұл жаңбыр мен ылғалдан коррозияға қарсы тұратын біркелкі, герметикалық мырыш жабынын (ішкі аймақтар үшін 80 мкм, жағалаудағы аймақтар үшін 120 мкм) қамтамасыз етеді. Керісінше, шикі ағаш шіруге және жарылып кетуге бейім, ал стандартты қара темір арналы болат мерзімді бояу үшін жоғары техникалық қызмет көрсету шығындарын талап етеді.

V. Коммутаторларды бұрғылау және бағыттау оңай

Сантехника және электр желілері үшін саңылауларды тікелей веб-сайтқа бұрғылауға болады, бұл арқалықтарды немесе серуендерді айналып өту қажеттілігін болдырмайды және таза, тиімді орналасуға әкеледі. Керісінше, арналы болаттан жасалған қалың қабырғалар бұрғылауды қиындатады, ал бетон пурлиндерін ерікті түрде бұрғылау мүмкін емес.

VI. Икемді кесу және өзгерту; қайта өңдеуге және қайта пайдалануға болады

Зауытты кеңейту немесе есік пен терезе орындарын өзгерту кезінде қайта пайдалану үшін материалдарды кесіп, орнында қосуға болады, ал болат 100% қайта өңдеуге жарамды. Ағаш пен бетон пюрлиндері әдетте бұзылған кезде құрылыс қалдықтарына айналады.

VII. Керемет үнемділік

Үздіксіз орамды қалыптау арқылы өндірілген, бірліктің құны ыстықтай илектелген арналы болаттан немесе өңделген қатты ағаш пурлиндерден төмен, бұл оны өнеркәсіптік құрылыс конверттері үшін ең үнемді жақтау таңдауына айналдырады.

VIII. Brief distinction from Z-section steel

Суық илектелген C секциялы болат серіппелер түзу ұштарымен ерекшеленеді, бұл оларды қабырғалар мен қысқа аралық шатырлар үшін қарапайым жердегі біріктіру арқылы қолайлы етеді.

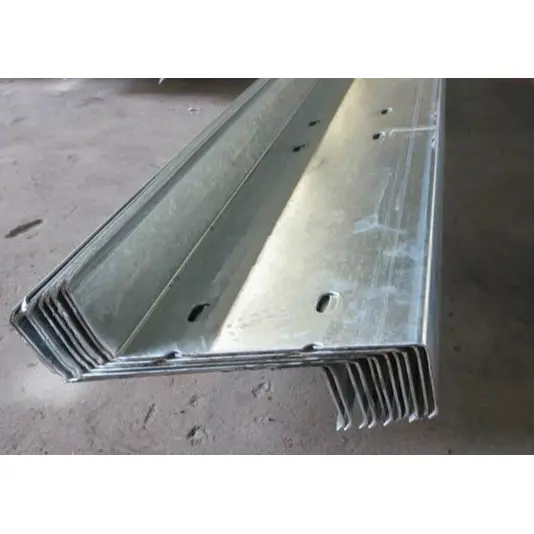

Z-секциялы болат тегістелген, сатылы қосылыстарға арналған, бұл оны ұзын шатырларға жарамды етеді.

IX. Бәсекелес өнімдердің қысқаша мазмұны

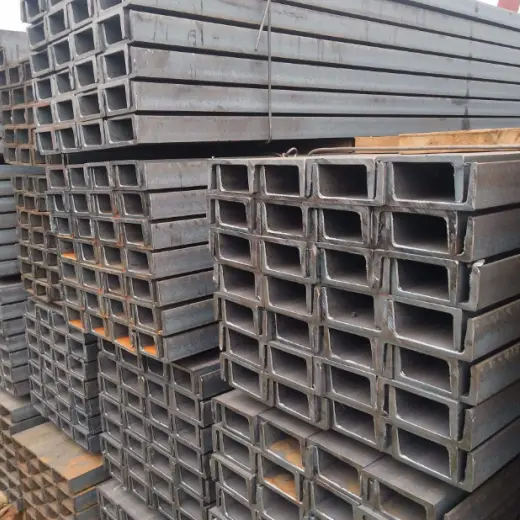

1. Ыстық прокат арналы болат: ауыр салмақты, қымбат материал және үнемді емес;

2. Ағаш пурлиндер: тұтанғыш және шіруге бейім; өрт қауіпсіздігі стандарттарына сәйкес келмеуі;

3. Бетон шұңқырлары: ауыр және баяу орнату; болат құрылысында негізінен тоқтатылды.

Стандартты өндіріс процесі

I. Кіріс шикізатын тексеру

Шикізат: Ыстық мырышталған болат жолақ (Q235). Тексерулер мырыш жабынының қалыңдығын, жолақ қалыңдығын және аққыштық беріктігін қамтиды. Жалпы қабырға қалыңдығы: 1,8/2,0/2,2/2,5 мм. Мырыш жабынына қойылатын талаптар: ≥80 мкм (ішкі) және ≥120 мкм (жағалау). Болат жолақ қабығынан, жабыны жоқ дақтардан немесе жиектері жиырылғаннан таза болуы керек.

II. Орамнан шығару және азықтандыру

Steel coil hoisted onto the uncoiler → strip flattened → fed into the forming unit (equipped with a tracking/alignment system to prevent material deviation).

III. Үздіксіз суық орамды қалыптау

Болат жолақ торды, үстіңгі және астыңғы фланецтерді және ішкі еріндерді қалыптастыру үшін бірте-бірте иіліп, қалыптау роликтерінің бірнеше жиынтығынан өтеді. Стандартты кесінді профилі (мысалы, C80/C100/C140/C160/C180/C200) бір өтуде шығарылады.

IV. Сервомен басқарылатын ұзындықты кесу

Онлайн гидравликалық ұшатын араны пайдаланып жобаның қажетті ұзындығына кесіңіз; кесілген жиегі тегіс және деформациясыз.

V. Соққылау

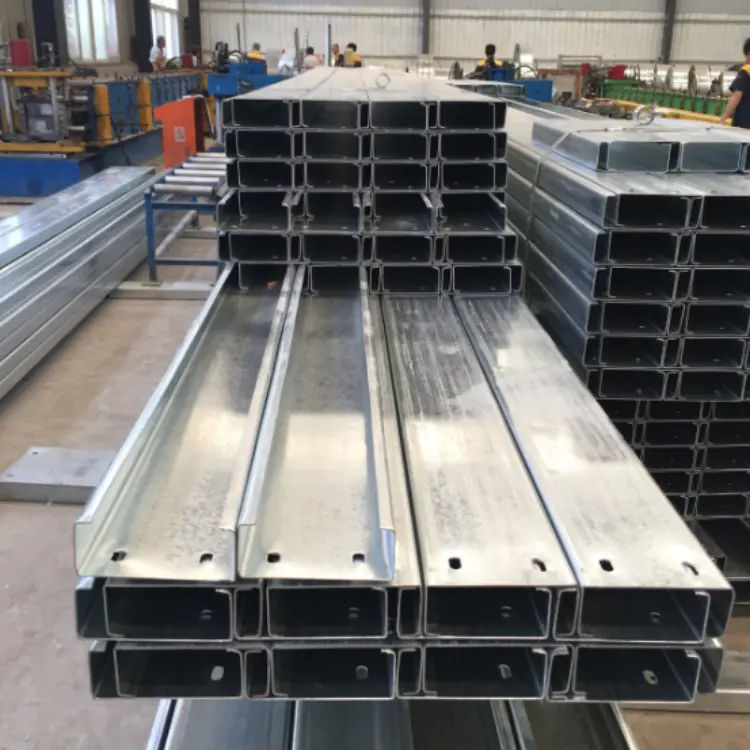

Дайын өнімнің ұштарында немесе торында кейіннен құрастыру және бекіту үшін болт саңылаулары мен штангаларға арналған дөңгелек саңылаулар тесіледі.

VI. Дайын өнім сапасын тексеру

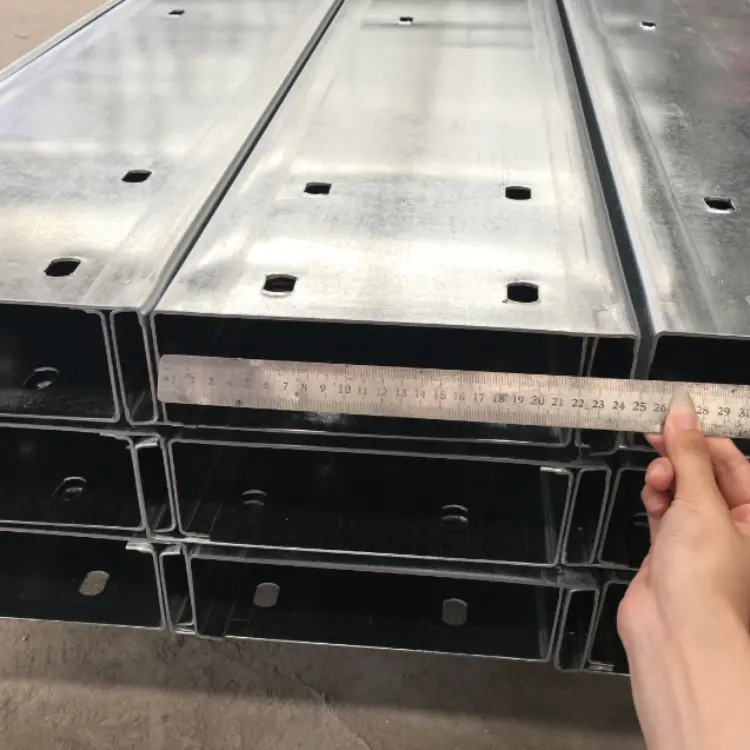

1. Бөлім биіктігін, фланец енін, ерін өлшемдерін және қабырға қалыңдығын өлшеңіз;

2. Мырыш жабынының майысуын, бұралуын немесе зақымдануын тексеріңіз; сәйкес келмейтін элементтерді бөлу.

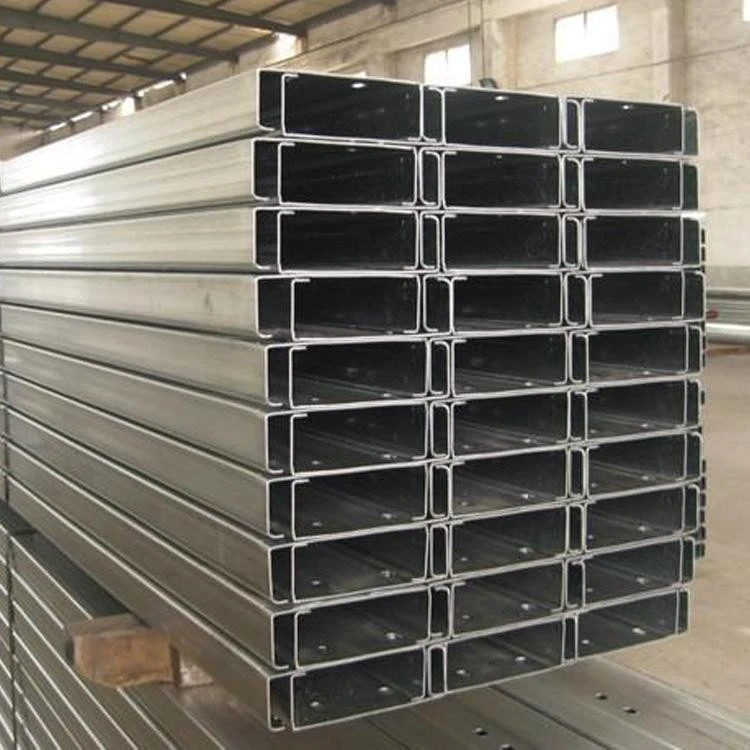

VII. Стектеу және жинақтау

Бірдей спецификациядағы өнімдерді ұқыпты етіп жинаңыз және бумалаңыз; үлгісі, қалыңдығы және ұзындығы көрсетілген жапсырма; қоймаға қою үшін ағаш паллеттерге салыңыз.

VIII. Керек-жарақ құрамдас бөліктерін өңдеу (салғыш шыбықтар, тіреуіштер, тізе жақшалары, серуендер)

1. Тікелей/диагональды штангалар: дөңгелек болат кесу → жіптерді илемдеу;

2. Бекіткіштер: Дәнекерленген құбырды кесу;

3. Тізе ілмектері мен ілмектер: болат табақтарды CNC кесу, майыстыру және мырыштау.

IX. Сайттағы құрылыс процесі

1. Болат арқалықтарға/бағандарға пурлин ілмектерін дәнекерлеу;

2. Суық илектелген С секциялы болат серуендерін көтергіш қондырғысына орнатып, оларды бекіткіштерге бекітіңіз;

3. Штангаларды және гильзаларды орнату; шатырға арналған карниздерді (тізе тіректерін) орнатыңыз.

Негізгі өнімділік параметрлері

I. Шикізат параметрлері

1. Материал: Q235B суықтай илектелген ыстық мырышталған болат жолақ

2. Гальванизацияланған жабынның қалыңдығы

Стандартты ішкі аумақтар: ≥80μm

Жағалау немесе химиялық коррозия аймақтары: ≥120μm

II. Бөлімнің негізгі сипаттамалары (H×B×C: Биіктігі × Фланец × Ерін)

C160×60×20, C180×60×20, C200×60×20, C220×70×20, C250×75×20, C280×80×20, C300×80×20; Қалыңдығы: 1,8–3,0 мм.

III. Механикалық қасиеттері

1. Шығу күші: ≥235 МПа

2. Сызықтық кеңею коэффициенті: 1,2×10⁻⁵/℃ (түспен қапталған болат парақтардың термиялық кеңеюімен үйлесімді)

IV. Керек-жарақ құрамдастарының параметрлері

1. Шыбықтар

Тікелей/диагональды штангалар: φ10 немесе φ12 Q235 дөңгелек болат; ұштары жіппен оралған және ыстық мырышталған.

Бекіткіш гильзалар: Φ32×2,0 дәнекерленген құбыр; кернеу үшін ішкі бөліктен жұқа дөңгелек болат өзек өтеді.

4 м-ден асатын серуендер үшін штанга жүйесі міндетті болып табылады.

2. Төбелік жақшалар (шатырға арналған)

Кішкентай кесінділерден немесе бұрыштық болаттан кесіңіз; қалыңдығы пурлинге сәйкес келеді немесе 1,8 мм; бір ұшы пурлинге, ал екіншісі болат арқалыққа қосылып, пурлиннің аударылуын болдырмайды.

3. Қосылу компоненттері

Пурлинді бекіткіштер: 3,0–5,0 мм ыстық мырышталған болат пластина; Бекіту болттары: M12 немесе M14 ыстық мырышталған болттар.

V. Суық илектелген С секциялы болат серіппелер үшін таңдау және қолдану туралы анықтама

1. Кіші қоймалар (аралығы ≤ 9м, бағандар аралығы тар): Төбесі C140×50×2,0; Қабырғасы C100×50×2,0

2. Стандартты зауыт ғимараттары (арақтығы 12–24 м, бағандар аралығы шамамен 6–7 м): шатыр C160/C180 (қабырға қалыңдығы 2,0–2,2 мм); штангалар мен фланецтердің толық жиынтығымен жабдықталған

3. Жағалаудағы қатты жел аймақтары: қалың серуендер (қабырғаның қалыңдығы 2,2–2,5 мм); жақынырақ аралықта орнатылған штангалар

4. Үлкен зауыттық ғимараттар (бағандар аралығы > 7 м): шатыр C200, C220, C250, C280, C300 (қабырға қалыңдығы 2,0–3,0 мм); штангалар мен фланецтердің толық жиынтығымен жабдықталған
