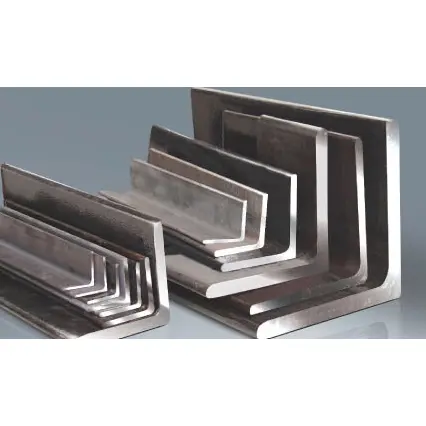

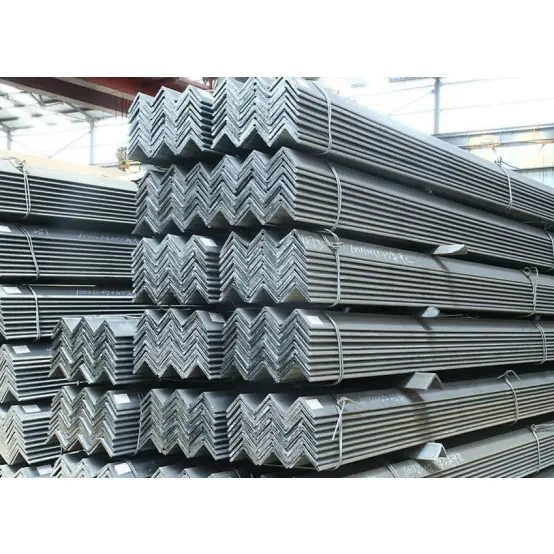

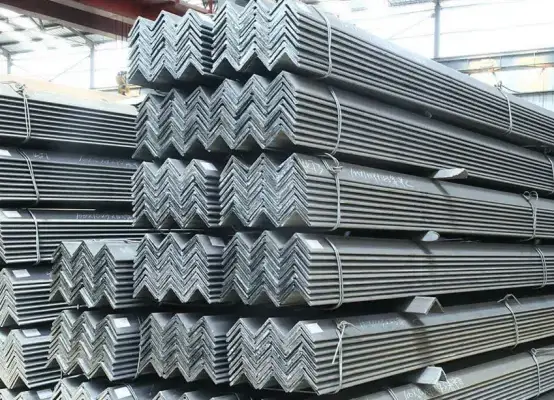

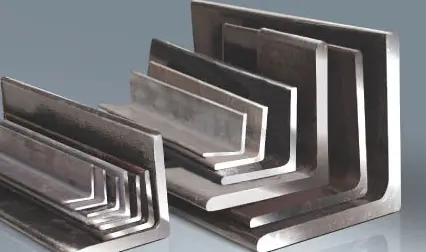

Мырышталған құрылымдық болаттан жасалған бұрыштық штангалар

Мырышпен қапталған құрылымдық болат бұрыштық жолақтар жеңіл, үнемді және өңдеуге және орнатуға оңай. Ықшам және әмбебап көлденең қималарымен олар жиі құрылымдық қосылыстар, бекіткіштер, пурлиндік арматуралар, қоршаулар, тіректер, ендірілген бөлшектер және әртүрлі қосалқы компоненттер үшін қолданылады. Өнеркәсіптік нысандарда, муниципалдық жобаларда, электромеханикалық қондырғыларда және қоймаларда кеңінен қолданылады, олар болат құрылысында үлкен көлемді қосалқы материал болып табылады.

Бұрыштық жолақтардың сипаттамалары

I. Механикалық және көлденең қималар сипаттамасы

1. L-тәрізді көлденең қима; жеңіл құрылым. Олар ең алдымен осьтік күштерге, ығысу күштеріне және жергілікті иілу сәттеріне төтеп береді. Салыстырмалы түрде төмен жалпы қаттылыққа байланысты олар негізгі арқалықтар немесе бағандар сияқты негізгі жүк көтергіш компоненттер ретінде пайдалануға жарамсыз.

2. Ыстық илектелген, бір бөліктен тұратын конструкция төмен қалдық кернеуге және біркелкі материал қасиеттеріне әкеледі, бұл оларды жүктеме кезінде крекингке немесе деформацияға төзімді етеді.

3. Тең аяқты бұрыштар жүктемені симметриялы бөлуді ұсынады, ал тең емес бұрыштар әртүрлі орнату буындарын орналастыра отырып, күш бағытына негізделген икемді таңдауға мүмкіндік береді.

II. Экономикалық және сатып алу сипаттамалары

1. Техникалық сипаттамалар мен үлгілердің кең ауқымы; нарықтың мол қоры және әртүрлі сатып алу арналары; төмен баға және жалпы құны төмен.

2. Жеңіл, жалпы құрылымдық жүктемені және іргетастың шығындарын айтарлықтай төмендетеді.

III. Өңдеу және құрылыс сипаттамалары

1. Кесу, тесу, майыстыру, дәнекерлеу және біріктіру оңай, бұл икемді орнында қайталама өңдеуге мүмкіндік береді.

2. Ықшам өлшем өңдеу мен көтеруді жеңілдетеді; әмбебап құрастыру әдістері (дәнекерлеу немесе болттау) құрылыстың жоғары тиімділігін қамтамасыз етеді.

3. Икемді қосу және біріктіру опциялары; бірнеше жолақты бірге пайдалану жалпы жүк көтергіштігі мен тұрақтылығын арттыра алады.

IV. Қолдану және үйлесімділік сипаттамалары

1. Ыстық илектелген «қара» (диірмен шкаласы) күйінде жеткізіледі; тот кетіру, бояу және ыстық мырышпен қаптау сияқты коррозияға қарсы өңдеулермен үйлесімді; стандартты ішкі және сыртқы орталарда пайдалануға жарамды. 2. Өте жан-жақты; қосқыштар, тіректер, қоршау қаңқалары, қоршаулар және ендірілген бөлшектер сияқты әртүрлі қосалқы компоненттерді дайындау үшін жарамды.

V. Шектеулер

Көлденең қимасының пішініне байланысты олар иілуге ​​және бүйірлік орын ауыстыруға шектеулі қарсылыққа ие. Олар, ең алдымен, қосалқы жүк көтергіш, байланыстырушы немесе нығайтқыш компоненттер ретінде қызмет етеді және ұзақ мерзімді немесе ауыр жүкті қолданбаларда үлкен жүктемелерді көтере алмайды.

Қолдану және қолдану аясы

I. Негізгі қолданулар

1. Түйістерді қосу және нығайту: Гальванизацияланған құрылымдық болат бұрыштық жолақтар қосылыстың тұтастығын арттыра отырып, негізгі және қайталама болат элементтердің (арқалықтар мен бағандар сияқты) арасындағы байланыстыру тақталары, қатайтқыштар және жалғау компоненттері ретінде қызмет етеді.

2. Түрлі тіректер мен кронштейндер: Құбыр тіректерін, кабель төсеніштерін, жабдықтың негізін, қосалқы дәліз тіректерін және шатыр тіректерін жасау.

3. Қоршаулар мен қаңқалар: Өнеркәсіптік кәсіпорындарға арналған қабырға/шатыр жабындары, түрлі-түсті болаттан қаптауға арналған қаңқалар, аралық қабырғалардың жақтаулары және есік/терезе жақтаулары.

4. Қоршаулар, қоршаулар және баспалдақтар: Зауыттың периметрі бойынша қоршаулар, баспалдақтардың тұтқалары, жүру жолының қоршаулары, платформа қоршаулары және баспалдақтардың негізгі бөліктері.

5. Енгізілген бөлшектер мен якорьлер: Конструкциялық ендірілген бөлшектер, негіз пластинасының қосқыштары және қабырға байлаулары.

6. Жеңіл рамалар және уақытша қондырғылар: Қарапайым сарайлар, құрылыс алаңындағы қоймалар, уақытша тіректер және тіректердің құрамдас бөліктері.

7. Болат конструкцияны нығайту: Н-арқалықтарды, арналы болаттарды, I-арқалықтарды және басқа құрылымдық элементтерді нығайту, байлау және бүйірлік тіректерді қамтамасыз ету.

II. Қолдану аясы

1. Өндірістік ғимараттар: тірек жүйелері, қоршау конструкциялары және зауыттардағы, қоймалардағы және шеберханалардағы жабдық алаңдарына арналған қосалқы материалдар.

2. Коммуналдық құрылыс: жол қоршаулары, алаңның қоршаулары, билбордтардың қаңқалары, коммуналдық желілердің тіректері және шағын жүру жолдары.

3. ЖАО және HVAC: Электр станцияларындағы, химиялық объектілердегі және коммерциялық ғимараттардағы ауа арналарына, су құбырларына және кабельдерге арналған мамандандырылған тіректер мен ілгіштер.

4. Құрастырылған және азаматтық ғимараттар: көп қабатты болат құрылымдарға, модульдік ғимараттарға және қарапайым тұрғын үй блоктарына арналған қосалқы қаңқалар.

5. Қойма және логистика: Жеңіл сөрелер, қоймаға арналған сөрелер және қойма аулаларына арналған қорғаныс құрылымдары. 6. Басқа салалар: құрылыс машиналарына арналған қосалқы құрылымдар, теңіз қосалқы материалдары, ауылшаруашылық машиналарының рамалары және электр беру мұнараларына арналған қосалқы элементтер.

Негізгі өнімділік параметрлері

Стандарт: GB/T 706-2016 (мырышталған құрылымдық болаттан жасалған бұрыштық штангалар); тең катты және тең емес катеттік бұрыштар болып бөлінеді.

I. Жалпы материалдар және механикалық қасиеттер

Серпімділік модулі: 2,06 × 10⁵ МПа; бөлме температурасының әсер ету энергиясы ≥ 27 Дж.

II. Жіктеу, белгілеу және негізгі спецификациялар

1. Жіктелуі және белгіленуі

· Аяқтың тең бұрышы: Аяқтардың ені тең; белгілеу: аяқтың ені × аяқтың қалыңдығы (мысалы, ∠50×5).

· Аяқтың тең емес бұрышы: аяқтың ені әртүрлі; белгілеу: аяқтың ұзын ені × қысқа аяқтың ені × аяқтың қалыңдығы (мысалы, ∠63×40×5).

2. Жалпы тең аяқты бұрыштар (инженериядағы негізгі)

· ∠25×3, ∠30×3, ∠40×4

· ∠50×4, ∠50×5

· ∠63×5, ∠70×6

· ∠80×6, ∠90×8, ∠100×10

3. Жалпы тең емес аяқ бұрыштары

∠56×36×4, ∠63×40×5, ∠70×45×5, ∠80×50×6

III. Өлшемдер және ұзындық параметрлері

1. Стандартты бекітілген ұзындықтар: 6м, 9м, 12м; тапсырыс бойынша кесу мүмкіндігі бар; ұзындыққа төзімділік ±5 мм.

2. Пішін рұқсаттары: қисықтық ≤ 2мм метрге; жалпы қисықтық ≤ жалпы ұзындықтың 0,2%; елеулі бұрылу жоқ.

IV. Құрылымдық сипаттамалар

1. L-тәрізді ашық секция; төмен бұралу және иілу қаттылығы; осьтік күштерге, ығысу күштеріне және жергілікті иілу моменттеріне қарсы тұруға жарамды.

2. Тең аяқты бұрыштар симметриялы жүктемемен ерекшеленеді және көбінесе екі жақты бекіту немесе симметриялы тіректер үшін қолданылады; тең емес аяқ бұрыштары бір бағытты жүк тиеу буындары үшін қолайлы.

3. Бір мүшенің жүк көтергіштігі шектеулі; мүшелерді біріктіру немесе топтастыру жалпы қаттылықты күшейте алады.

V. Беттік және өңдеу сипаттамалары

1. Жеткізу шарты: Ыстықтай иленген, қара түсті (диірмен шкаласы бар).

2. Жұмыс қабілеттілігі: Кесу, бұрғылау, дәнекерлеу және майыстыру оңай; орнында дайындауға ыңғайлы.

3. Беттік қорғаныс: тотты кетіру және бояу, ыстық мырыштау немесе ұнтақ бояумен үйлесімді; ішкі және сыртқы орта үшін қолайлы.

VI. Жұмыс ортасының параметрлері

1. Қолданылатын температура диапазоны: [Min]°C және [Max]°C

2. Коррозияға төзімділік: Негізгі материалға тән коррозияға төзімділік жоқ; сыртқы немесе коррозиялық орта үшін бетті қорғау міндетті болып табылады.

3. Қосылу әдістері: Дәнекерлеумен, стандартты болттармен немесе мырышталған болттармен үйлесімді.

Мырышталған құрылымдық болаттан жасалған бұрыштық штангалардың техникалық сипаттамалары
