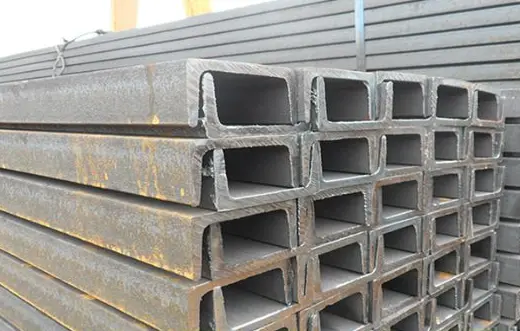

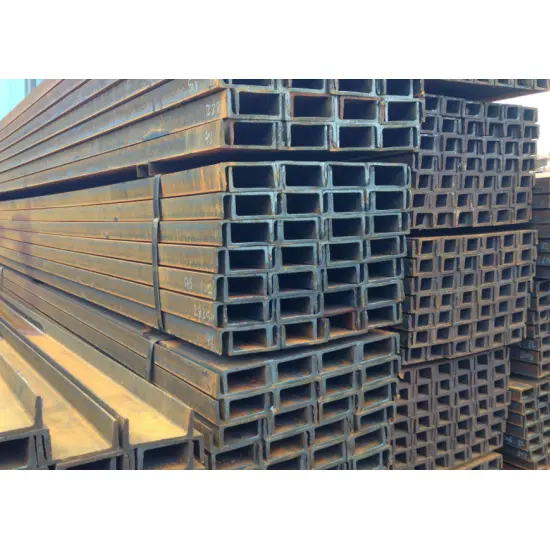

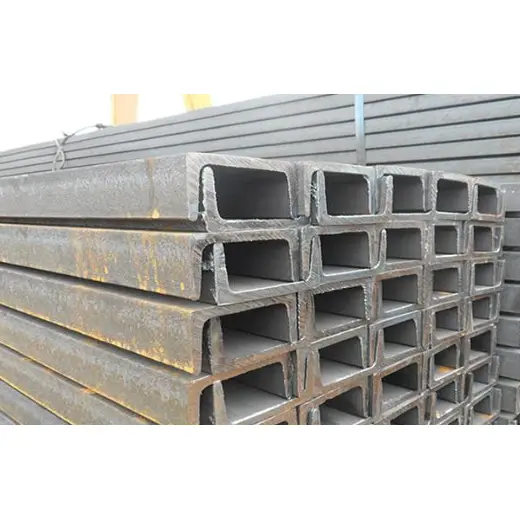

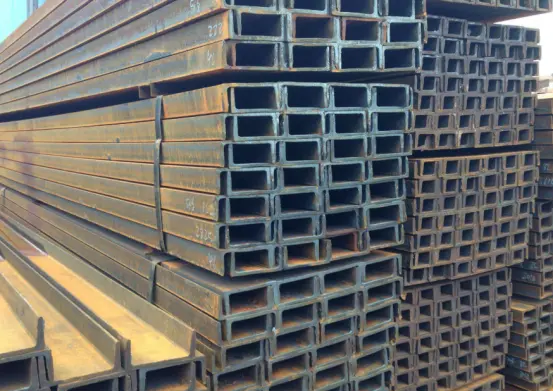

Ыстық илектелген құрылымдық болаттан жасалған арна секциялары

Ыстық илектелген құрылымдық болат арналары GB/T 706-2016 ұлттық стандартына сәйкес келеді және біріктірілген ыстықтай илемдеу процесі арқылы шығарылады. Олар C-тәрізді (бір жақты саңылау) көлденең қимасы бар. Модельдер қима биіктігі бойынша жіктеледі, әрі қарай бөлімшелер (a, b, c) бірдей биіктік үшін қалыңдықтың жоғарылауын көрсетеді. Өнімдер жеңіл, өңдеуге оңай және үнемді. Жеке секциялардың бүйірлік қаттылығы мен бұралу кедергісі шектеулі болғанымен, бұл оларды бірінші кезекте екінші жүк көтергіш құрамдас бөліктерге жарамды етеді - екі секцияны (артқа қарай) байланыстырушы тақталармен біріктіру жалпы механикалық өнімділікті айтарлықтай арттырады.

HAISHENG әр қайсысының жан-жақты материалды сынау есебімен сүйемелденетін ыстықтай илектелген арна секциясының негізгі үлгілерінің толық спектрін ұсынады. Олар өнеркәсіптік зауыттарды, муниципалды жобаларды, MEP/HVAC жүйелерін және уақытша құрылымдарды қоса алғанда, әртүрлі қосалқы жүк көтергіш қолданбаларға жарамды. Біз шетелдік жобалардың жаппай сатып алу қажеттіліктерін қанағаттандыру үшін тот кетіруді, бояуды және ыстық мырышпен қаптауды қоса алғанда, коррозияға қарсы өңдеулердің толық спектрін қамтамасыз етеміз.

I. Өнім стандарттары

Ыстық илектелген құрылымдық болат арналарының секцияларының өндірісі, өлшемдік төзімділіктері және механикалық қасиеттері ұлттық стандартқа сәйкес келеді: GB/T 706-2016 «Ыстық илектелген құрылымдық болат секциялары».

Негізгі болат материалдарға арналған механикалық стандарттар: GB/T 700 және GB/T 1591.

II. Өнімнің негізгі мүмкіндіктері

2.1 Көлденең қима және механикалық қасиеттері

1. Бір жақты ашық арнаның көлденең қимасы бар; жекелеген мүшелер орташа бүйірлік қаттылық пен салыстырмалы түрде әлсіз бұралуға қарсылық көрсетеді, бұл оларды биік ғимараттарда дербес негізгі бағаналар немесе ұзақ аралықтар үшін негізгі жүк көтергіш арқалықтар ретінде пайдалануға жарамсыз етеді.

2. Дәнекерленген қосылыстарсыз біріктірілген ыстық илемдеу процесі арқылы дайындалады, нәтижесінде ішкі қалдық кернеу аз болады. Құрылым тұрақты және сенімді, ұзақ мерзімді жүктеме кезінде крекинг пен деформацияға төзімді.

2.2 Сатып алу және құны бойынша артықшылықтар

1. Стандартты нарық үлгілерінің мол қоры және тұрақты сатып алу арналары бірліктің төмен бағасын және жобаның бақыланатын жалпы шығындарын қамтамасыз етеді.

2. Бірдей жүк көтергіштігі үшін жеңілірек өз салмағы болат конструкцияның жалпы салмағын, сондай-ақ тасымалдау және көтеру шығындарын тиімді азайтады.

2.3 Жұмыс орнында өндіру және құрылыс артықшылықтары

1. Ыстық илектелген құрылымдық болат арна секцияларын еркін кесуге, бұрғылауға, дәнекерлеуге және майыстыруға болады; икемді қосылыстарды құрастыруға мүмкіндік беретін жерде қайталама дайындау үшін технологиялық шектеулер жоқ.

2. Ықшам өлшем және төмен салмақтылығы өңдеу мен көтеруді қол еңбегі мен кішігірім жабдықты пайдалана отырып аяқтауға мүмкіндік береді, құрылыс орнында құрылыс кестесін айтарлықтай қысқартады.

3. Болттармен және дәнекерленген қосылыстармен үйлесімді; біріктіруді аяқтау үшін әртүрлі болат тақталармен және секциялармен жұптастыруға болады.

2.4 Коррозиядан қорғау және қоршаған ортаға бейімділік

1. Ыстық илектелген «қара» күйінде (диірмен шкаласы бар) және алдын ала жағылған коррозияға қарсы жабынсыз жеткізіледі.

2. Коррозияға қарсы өңдеулер — мысалы, ұнтақтау/тотты кетіру, тоттануға қарсы праймерді қолдану, ыстық мырыштау немесе ұнтақпен бояу — қажет болған жағдайда қолданылуы мүмкін; құрғақ ішкі ортада немесе жұмсақ коррозиясы бар сыртқы ортада пайдалануға жарамды.

2.5 Біріктірілген пайдаланудың артықшылықтары мен шектеулері

1. Біріктірілген пайдаланудың артықшылықтары: Арнаның екі бөлігін бір-біріне жалғау пластиналарымен біріктіру орташа жүк көтеру талаптарын қанағаттандыра отырып, бүйірлік қаттылық пен бұралуға қарсылықты айтарлықтай арттырады.

2. Шектеулер: Ашық секциялы құрылымға байланысты оларды көпқабатты ғимараттың негізгі рамалары, ультра ұзын аралықтағы ауыр жүкті негізгі арқалықтар немесе желдің жоғары қысымына ұшырайтын сыни жүк көтергіш қосылыстар үшін пайдалануға болмайды; олар тек қоршау жүйелеріне, бекітпелерге және қосымша жүк көтергіш компоненттерге жарамды.

III. Негізгі қолданбалы сценарийлер

3.1 Ыстық илектелген құрылымдық болат арна секцияларын негізгі қолдану

1. Зауыттық қабырғаға және шатырға арналған шұңқырлар: профильді болат қаптамалық панельдерді бекіту және шатыр мен қабырғалардан тік жүктемелерді беру үшін H-арқалық негізгі арқалықтармен жұптастырылған.

2. Түрлі жабдықтар мен құбырларға арналған тіректер: құбырлар сөрелері мен ілгіштер (ғимараттардағы HVAC жүйелерін қоса), жабдықтың негіздері және химиялық зауыттар мен электр станцияларындағы кабельдік науа тіректері үшін қолданылады. 3. Жеңіл рамалық құрамдас бөліктер: аралық қабырғалардың тіректері, есіктер мен терезелердің жақтаулары, алаңды жинақтау қаңқалары және қосалқы жүк көтергіш элементтер.

4. Өнеркәсіптік платформа және өтпе жолдың керек-жарақтары: техникалық қызмет көрсету үшін өтетін жол арқалықтары, платформа баспалдақтары және қоршау тіректері/тұтқа негіздері.

5. Арматура және ендірілген құрамдас бөліктер: Енгізілген болат пластиналар, арқалықтар мен бағаналарды қатайтқыштар және іргетасқа арналған қосалқы болат.

6. Уақытша құрылыс объектілері: Құрастырмалы құрылыс қаңқалары, тірек тіректері және уақытша қазбаны қорғау тіректері.

3.2 Салалық қолданбалар

1. Өндірістік ғимараттар: Жеңіл өнеркәсіптік кәсіпорындарға, қоймаларға, шеберханаларға және шикізат қоймаларына арналған қоршау және тірек жүйелері.

2. Коммуналдық инфрақұрылым: жол бойындағы қауіпсіздік кедергілері, сыртқы билбордтардың қаңқалары, жаяу жүргіншілерге арналған шағын жолдар және коммуналдық желілердің тіректері.

3. ЖАО және HVAC инженериясы: Химиялық зауыттар, электр станциялары және кеңсе ғимараттары үшін арналар мен арнайы жабдық тіректері/ілгіштері.

4. Қарапайым азаматтық құрылыстар: Автокөліктер, шатырлар, құрастырмалы кабиналар және қарапайым ауылдық қоймалар.

5. Логистика және қойма: жеңіл салмақты сақтау сөрелері және жүктерді сұрыптау платформалары.

6. Басқа керек-жарақтар: құрылыс машиналарына, ауылшаруашылық машиналарының шассилеріне және теңіз кемелеріне арналған шағын қосалқы темір құрылымдарға арналған негіздер.

V. HAISHENG зауыттық жабдықтауының негізгі артықшылықтары

Бастапқы өндірушіден тікелей жеткізу: Ыстықтай илектелген құрылымдық болат арналарының учаскелері үшін ішкі қоймалау делдалдардың үстеме бағасын жояды, бұл ауқымды шетелдік жобаларды сатып алу үшін айтарлықтай шығындар артықшылықтарын ұсынады.

Барлық спецификациялар бойынша тұрақты қор: негізгі арна болат өлшемдерін жыл бойына мол түгендеу (№5-тен 25а-ға дейін); топтаманы жөнелтуді және жобаның шұғыл тапсырыстарына жылдам әрекет етуді қолдайды.

Сапаны жан-жақты тексеру және бақылау: Ыстықтай иленген құрылымдық болат арна секцияларының әрбір партиясы диірменнің түпнұсқа сертификаттарымен және механикалық қасиет сынағы есептерімен бірге келеді; шетелдік жобаларды қабылдау стандарттарына сәйкес үшінші тараптың қайта тексеруін қолдайды.

Бір реттік өңдеу қызметтері: бекітілген ұзындықты кесуді, тесуді, иілуді, дәнекерленген дайындауды және арнайы ыстық мырышпен қаптауды қолдайды; сонымен қатар H-сәулелерінің, I-арқалықтардың, ендірілген тақталардың және жоғары берік болттардың жиынтық экспортын ұсынады. Стандартталған экспорттық қаптама: ылғалға төзімді және тотқа төзімді ағаш паллет немесе пленкамен қаптау; Кедендік ресімдеуді және орнында қабылдауды қамтамасыз ету үшін қытай және ағылшын тілдеріндегі сәйкестік сертификаттары мен материалды сертификаттауды қамтиды.

IV. Өнім өнімділігінің негізгі параметрлері

4.1 Негізгі материалдың механикалық қасиеттері

Қосымша механикалық көрсеткіштер:

Қалыпты температурадағы V-кеңістіктің соққы энергиясы: Q235B ≥27Дж; Q355B ≥34Дж

Серпімділік модулі E ≈ 2,06×10⁵ МПа

4.2 Таңбалау ережесі және стандартты өлшемдер

Таңбалау сипаттамасы Таңба: [ Формат: Биіктігі × Фланецтің ені × Веб қалыңдығы, мысалы. [10# = 100×48×5,3мм Биіктігі бірдей үлгілер жоғары көтеру қабілеті үшін кеңірек фланецтері мен қалың торлары бар a/b/c сорттарына бөлінеді.

4.3 Бөлімнің механикалық сипаттамалары (типтік өлшемдері)

[10# Инерция моменті Ix ≈ 198 см⁴ Бөлім модулі Wx ≈ 39,7 см³ Гирация радиусы ix ≈ 3,95 см

[20a# Инерция моменті Ix ≈ 1780 см⁴ Бөлім модулі Wx ≈ 178 см³ Гирация радиусы ix ≈ 7,86 см Сипаттама: Күшті X осі бойымен жақсы иілу кедергісі, әлсіз бүйірлік қаттылық және әлсіз Y осі кезінде сығылуға төзімділік және жеке жүктеме астында иілу үшін қолайлы емес.

4.4 Өлшем және пішінге төзімділік

Стандартты бекітілген ұзындықтар: 6м, 9м, 12м, тапсырыс бойынша кесу қол жетімді

Биіктік h төзімділігі: ±1,5~3,0мм (үлгі өлшеміне қарай өзгереді)

Фланец ені b төзімділік: ±1,5~2,0мм

Түзулік: метрге ≤2мм, жалпы түзулік жалпы ұзындықтың ≤0,2%

Бұралу: метрге ≤1,5 ​​мм

4.5 Өңдеу және беттік өнімділік

Жеткізу шарты: оксид шкаласы бар ыстық прокатталған қара беті

Өңдеуге жарамдылығы: оңай кесу, бұрғылау, дәнекерлеу және орнында дайындау үшін майыстыру

Коррозияға қарсы опциялар: тотты кетіру + праймер бояуы, ыстық мырыштау, пластик бүрку

4.6 Қызмет көрсету температурасы және жүктеме шектеулері

Қолданылатын температура диапазоны: -20℃ ~ 80℃

Жүктеме сипаттамасы: Бүйірлік қаттылығы төмен және бұралуға төзімділігі төмен ашық көлденең қима; жай ғана тіректелген бір осьті иілу элементтеріне жарамды, биіктік негізгі жақтауларға, ұзын аралық арқалықтарға және желді көтеретін негізгі компоненттерге тыйым салынады.

Қосылу әдісі: болтты немесе дәнекерленген; қос арналы арқалық жинақ жалпы қаттылықты айтарлықтай жақсартады

V. Жиі қойылатын сұрақтар:

С: Аралық болатты тек биік рамаларға жүк көтеретін тік баған ретінде пайдалануға бола ма?

A: Ұсынылмайды. Ыстық илектелген құрылымдық болат арна секцияларының бір жағында ашық көлденең қимасы бар, нәтижесінде бүйірлік қаттылық пен бұралуға қарсылық нашар болады; оларды жалғыз пайдалану оларды тұрақсыздық пен деформацияға бейім етеді. HW кең фланецті H-сәулелері биік құрылымдардағы бастапқы бағандар үшін қолайлы таңдау болып табылады.

С: Ашық жағалау жобаларында арна болатының коррозияға қарсы ең жақсы өңдеуі қандай?

A: Тұзды шашыратқышпен ұзақ уақыт бойы ашық ауада немесе жағалаудағы орталарда бүкіл құрылғыны ыстық мырышпен қаптау ұсынылады; Ылғалды жағдайда қысқа мерзімді үй ішінде пайдалану үшін тотты кетіру, одан кейін тотқа қарсы праймердің екі қабаты жеткілікті.

С: Бірдей биіктіктегі 'a', 'b' және 'c' типті арналы болаттарды қалай таңдауға болады?

A: 'a' түрінің ең жұқа торы және фланецтері бар, ол ең төмен жүк көтеру қабілетін ұсынады, ал 'c' түрі ең үлкен қалыңдыққа ие. Ауыр жүкті немесе ұзаққа созылатын қолданбалар үшін қалыңырақ «b» немесе «c» ішкі түрлеріне артықшылық беріледі.

С: Бір арналы болат арқалықтың қаттылығы жеткіліксіз болса, қандай шешімдер бар?

Ж: Екі арналы болат арқалықтарды біріктірілген қорап тәрізді бөлікті қалыптастыру үшін олардың арасына біріктіретін пластиналар кіргізіп, бір-біріне біріктіруге болады; бұл бүйірлік қаттылықты және бұралуға төзімділікті айтарлықтай арттырады.

С: Арналық болатты қажет болған жағдайда белгілі бір ұзындыққа кесуге бола ма?

A: Иә. Стандартты қорап ұзындықтарын (6м, 9м немесе 12м) сызбаларыңыздың негізінде кез келген ұзындыққа кесуге болады, ал қажет болса кесілген ұштарды тегістеуге болады.

Арналы болаттың теориялық салмағы

Бірлік: кг/м, мм
