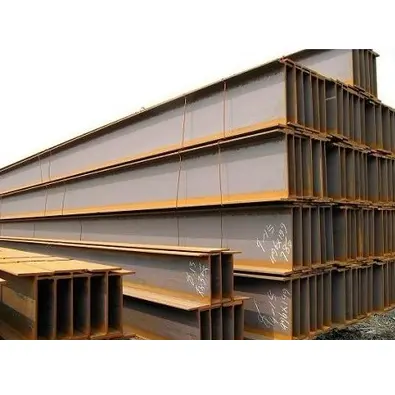

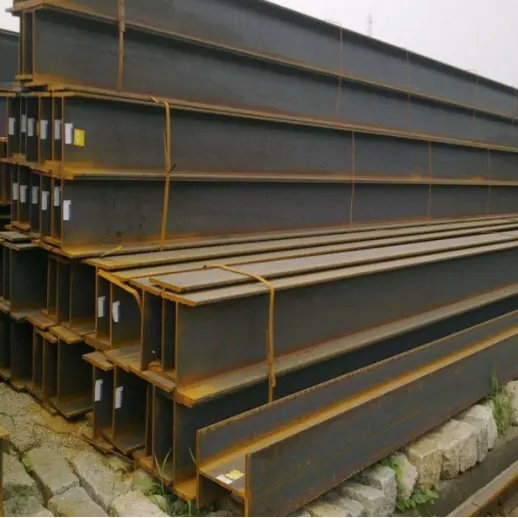

Ыстық илектелген құрылымдық H арқалық болат

Ыстық илектелген құрылымдық H арқалық болатының сипаттамалары қандай?

I. Құрылымдық және механикалық сипаттамалар

1. Тиімді секция механикасы: фланецтің біркелкі қалыңдығы және параллель ішкі және сыртқы беттері бар, қима модулі біркелкі бөлінген. Олар стандартты I-арқалықтармен салыстырғанда жоғары иілуге, ығысуға және бұралуға төзімділікті ұсынады, нәтижесінде жүк көтергіштік тиімділігі жоғары.

2. Тұрақты жалпы өнімділік: дәнекерленген қосылыстарсыз біріктірілген жоғары температуралы ыстық илемдеу арқылы қалыптасады, олар төмен қалдық кернеуді көрсетеді және деформацияға және крекингке төзімді, жоғары құрылымдық қауіпсіздікті қамтамасыз етеді.

3. Жоғары қаттылық және тұрақтылық: Күшті жалпы қаттылық тік жүктемелерге, көлденең жел қысымына және сейсмикалық күштерге тиімді қарсы тұрады, бұл оларды ұзақ, жоғары жүк көтергіш арқалықтар мен бағаналар үшін өте қолайлы етеді.

II. Economic and Material Characteristics

1. Жеңіл және материалды үнемдейтін: олар бірдей жүк көтергіштігі үшін дәстүрлі құрылымдық болат секцияларға қарағанда аз материалды қажет етеді, бұл ғимараттың өлі салмағын және іргетастың құнын тиімді төмендетеді.

2. Стандартталған спецификациялар: HW, HM және HN сериялары бойынша толық спецификациялар мол қормен біріктірілген, оңай таңдау мен сатып алуды жеңілдетеді.

III. Құрылыс және пайдалану сипаттамалары

1. Орнатудың жоғары тиімділігі: тұрақты геометрия және жоғары буын дәлдігі әртүрлі қосылу әдістеріне (болттау және дәнекерлеу сияқты) мүмкіндік береді, нәтижесінде құрылыс алаңында құрылыс уақыттары қысқарады.

2. Кең бейімділік: арқалықтарда, бағандарда, платформаларда және тіреулерде тікелей қолдануға жарамды. Коррозияға қарсы жабындармен немесе ыстық мырыштаумен жұптастырылған кезде олар ішкі және сыртқы пайдалануға, сондай-ақ стандартты немесе коррозиялық орталарға жарамды.

3. Өңдеудің қарапайымдылығы: әртүрлі құрылымдық қосылым талаптарын қанағаттандыру үшін қатайтқыштармен және жалғау тақталарымен оңай кесіледі, бұрғыланады және дәнекерленеді.

Қолдану және қолдану аясы

I. Негізгі қолданулар

1. Жүк көтергіш бағандар: Ең алдымен кең фланецті (HW) түрін пайдалана отырып, олар тік жүктемелерді тасымалдайтын және жалпы құрылымдық тұрақтылықты қамтамасыз ететін негізгі тік жүк көтергіш компоненттер ретінде қызмет етеді.

2. Жақтау арқалықтары мен бағандары: Орта фланецті (HM) секциялар тік жүктемелерді де, бүйірлік күштерді де өңдейтін болат қаңқалық жүйелер үшін қолайлы.

3. Бастапқы және қосалқы арқалықтар: тар фланецті (HN) секциялар ең көп қолданылады; олар еденге және шатырға түсетін жүктемелерді қолдайды және ұзын аралықтағы еден мен шатыр жүйелері үшін өте қолайлы.

4. Бекіткіш/Тірек құрамдастары: Жабдық тіректерін, құбыр тартпаларының тіректерін, техникалық қызмет көрсету платформаларын, шатыр жабындарын және т.б. жасау үшін қолданылады.

5. Композиттік құрылымдар: көп қабатты және көп қабатты ғимараттарда қолдануға арналған болат-бетон композициялық арқалықтар мен бағаналарды қалыптастыру үшін бетонмен біріктірілген.

II. Қолдану аясы

1. Өндірістік ғимараттар

Әр түрлі болат конструкциялы зауыттар, қоймалар, шеберханалар және кран арқалық жүйелері; Ыстық илектелген құрылымдық H-арқалықтар өнеркәсіптік болат конструкциялар үшін негізгі материал болып табылады.

2. Қоғамдық және азаматтық ғимараттар

Стадиондар, көрме орталықтары, көлік тораптары (станциялар/әуежайлар), сауда орталықтары, кеңсе ғимараттары және көп қабатты тұрғын үй кешендері сияқты үлкен кеңістікті, ұзаққа созылатын құрылымдар.

3. Муниципалдық және инфрақұрылым

Қалалық коммуналдық туннельдер, көпір тіректері, жаяу жүргіншілер өткелдері, муниципалды қоршау тіректері және үлкен сыртқы билбордтарға арналған жақтаулар.

4. Жаңа энергетикалық және қолдаушы жобалар

Фотоэлектрлік (PV) монтаждау құрылымдары, жел турбиналары негіздері, энергия сақтау қоймалары және жаңа энергетикалық инфрақұрылымға арналған болат қаңқалар.

5. Басқа өрістер

Ірі жабдық базалары, өнеркәсіптік платформалар, кеме палубасының тіректері, логистикалық және қоймалық сөре жүйелері, құрама болат ғимараттар.

Ыстық илектелген құрылымдық H арқалық болатының негізгі өнімділік параметрлері

Атқарушы стандарттар: GB/T 11263-2017, GB/T 700, GB/T 1591

I. Жалпы материалдар және механикалық қасиеттер

II. Бөлімдерді жіктеу және белгілеу ережелері

1. Классификация

· HW (Wide-flange H-beam): Фланец ені ≈ қима биіктігі; негізінен бағандар үшін қолданылады.

· HM (Medium-flange H-beam): Орташа фланец ені; негізінен рамалық арқалықтар мен бағандар үшін қолданылады.

· HN (Tar-flange H-beam): Жоғары қима тереңдігі және тар фланецтер; негізінен бастапқы және қосалқы арқалықтар үшін қолданылады (ең жоғары пайдалану көлемі).

2. Белгілеу пішімі: Биіктігі H × Фланецтің ені B × Веб қалыңдығы t1 × Фланецтің қалыңдығы t2. Мысалы: HN400×200×8×13.

III. Өлшемдік және пішіндік төзімділік

1. Секциялық өлшемді ауытқу: біріктіру және орнату кезінде дәлдікті қамтамасыз ету үшін ұлттық стандартты шектеулерді қатаң сақтайды.

2. Түзулік (Camber/Sweep): метрге ≤2мм; жалпы ұзындығынан 0,2%-дан аспайтын жалпы ауытқу.

3. Бұрау: Толық ұзындықта айтарлықтай бұралу деформациясы жоқ; болат құрылымын орнату талаптарына сәйкес келеді.

4. Бекітілген ұзындық: Стандартты сипаттамалар. 6м/9м/12м; сызбалар негізінде таңдамалы кесу де қол жетімді.

IV. Беттік және өңдеу қасиеттері

1. Жеткізу шарты: Ыстық илектелген «қара» өңдеу (диірмен шкаласы бар).

2. Беттік өңдеу: кейіннен тотты кетіруге, бояуға, отқа төзімді жабынға және ыстық мырышпен қаптауға жарамды; ішкі және сыртқы орталарға бейімделеді.

3. Өңделуі: кесуге, бұрғылауға, дәнекерлеуге және майыстыруға болады; әртүрлі құрылымдық байланыстарды жасауға жарамды.

V. Жұмыс ортасының параметрлері

1. Стандартты жұмыс температурасы: [Ауқым] °C.

2. Төмен температура жағдайлары: өте суық аймақтарда пайдалану үшін төмен температураның әсер ету сынағынан өту керек.

3. Коррозияға төзімділік: Негізгі материалға тән коррозияға төзімділік жоқ; коррозиялық ортада бетті қорғау міндетті болып табылады.

VI. Құрылымдық жүк көтергіштік сипаттамалары

1. Фланецтің біркелкі қалыңдығы және ішкі/сыртқы беттері параллель; иілуге, бүйірлік орын ауыстыруға және бұралуға тамаша төзімділігі бар жоғары қима модулі.

2. Интегралды ыстықтай илектелген (дәнекерленген қосылыстар жоқ); төмен қалдық стресс; ұзақ жүктеме кезінде деформацияға немесе крекингке төзімді.

3. Стандартты I-арқалықтармен салыстырғанда жоғары бүйірлік қаттылық; жоғары жел жүктемелеріне ұшырайтын ұзын аралық құрылымдар мен ғимараттар үшін өте қолайлы.

Техникалық сипаттамалар кестесі
