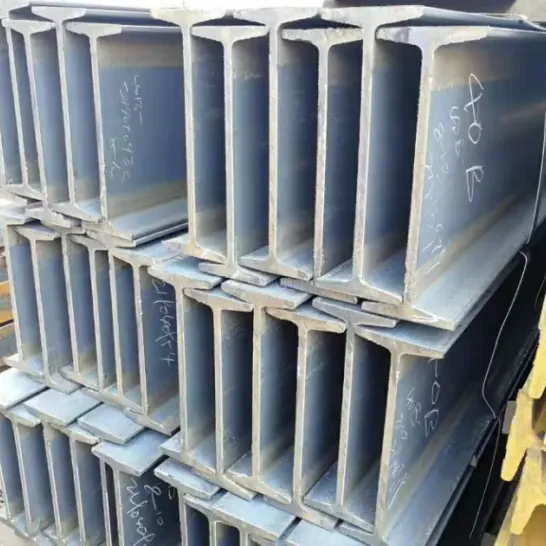

Ыстық илектелген құрылымдық I арқалық болат

HAISHENG, Қытайдағы сенімді құрылымдық болат өндіруші және бір реттік жеткізуші, Q235B және Q355B маркалары бар GB/T 706 үшін өндірілген ыстық прокатталған құрылымдық I арқалық болатты сақтайды. Конусты ішкі фланецтері мен біркелкі емес қалыңдығы бар ол үнемді баға мен өңдеуді жеңілдетеді. Жеңіл қайталама арқалықтар, платформалар, тіректер және уақытша жеңіл болат конструкциялар үшін кеңінен қолданылады, бұл шағын және орташа аралықтағы ғимараттарға арналған кәдімгі ыстықтай илектелген бөлік.

Өнімнің негізгі мүмкіндіктері

I. Секциялық және механикалық сипаттамалар

1. Фланецтің ішкі беттері еңіс, фланец қалыңдығы ішкі жағынан сыртқа қарай тарылады; бұл қима бойынша кернеудің біркелкі таралуына және салыстырмалы түрде әлсіз бүйірлік қаттылыққа әкеледі.

2. Ыстық илектелген құрылымдық I арқалық болат дәнекерленген қосылыстарсыз біртұтас бірлік ретінде, төмен қалдық кернеуге және жақсы құрылымдық тұрақтылыққа әкеледі.

3. Қолайлы иілу кедергісін, бірақ бұралу және бүйірлік ауыстыруға орташа қарсылықты ұсынады; ұзаққа созылатын, жоғары жел жүктемесі немесе ауыр жүкті қолданбалар үшін жарамсыз.

II. Экономикалық және сатып алу сипаттамалары

1. Техникалық сипаттамалардың кең ауқымы бар классикалық өнім санаты; қоймада кеңінен қол жетімді, сатып алу оңай және бәсекеге қабілетті баға.

2. Бірдей жүк көтергіштігі үшін материалды тұтыну ыстықтай илектелген H-арқалықтарға қарағанда жоғары, бұл жеңіл конструкциялар үшін оны үнемді етеді.

III. Құрылыс және пайдалану сипаттамалары

1. Тұрақты пішін қайталама өңдеуді (кесу, дәнекерлеу, бұрғылау) жеңілдетеді және жердегі әртүрлі қосылу әдістерін орналастырады.

2. Орташа салмақ көтеру және орнатуды қарапайым етеді; қарапайым ғимараттар мен уақытша құрылыстар үшін өте қолайлы.

3. Ыстықтай илектелген «қара» диірмен шкаласын өңдеу ерекшеліктері; ішкі және стандартты сыртқы орталарға сай болу үшін қажет болған жағдайда тотты кетіруге және коррозияға қарсы жабынға ұшырауы мүмкін.

IV. Ыстық илектелген H-арқалықтармен салыстыру

1. Бүйірлік қаттылық Н-сәулелеріне қарағанда айтарлықтай төмен; көпқабатты үйлерде колонна ретінде немесе ұзын аралықтар үшін негізгі арқалық ретінде пайдалануға жарамсыз.

2. Секциялық тиімділік салыстырмалы түрде төмен, ауыр жүктемелер кезінде көбірек материалды қажет етеді.

3. Шығын мен тиімділіктің тамаша арақатынасы; жеңіл және қарапайым болат құрылымдарда кеңінен қолданылады.

Қолдану және қолдану аясы

I. Негізгі қолданулар

1. Еден/шатырдың қосалқы арқалықтары және жай ғана тірек арқалықтары: Ыстық илектелген құрылымдық I арқалық болат еденге және шатырға жеңіл жүктемелерді, әдетте шағын және орташа аралықтағы жүк көтергіш жүйелерде қолдау үшін қолданылады.

2. Платформа және өтпе жол арқалықтары: Өнеркәсіптік қондырғыларға, жабдық платформаларына, техникалық қызмет көрсетуге арналған өтпе жолдарға және эстакадаларға арналған негізгі және қосалқы жүк көтергіш компоненттер.

3. Кронштейндер мен тіректер: құбыр тіректерін, жабдық бекітпелерін, қабырғаға бекітуді және уақытша тірек жақтауларын жасау.

4. Пурлиндер және қабырға жақтаулары: Жеңіл өнеркәсіптік ғимараттарға, құрылыс алаңдарын жинауға және қарапайым қоршау қаңқаларына арналған шатыр жабындары.

5. Шағын масштабты жақтаулар, арқалықтар және бағандар: шеберханалар, қоймалар және автотұрақтар сияқты аз қабатты, қарапайым құрылымдардағы жеңіл болаттан жасалған рамаларға арналған арқалықтар мен бағаналар.

6. Құрылыс машиналарының құрамдас бөліктері: Көтергіш қондырғылардың негіздері, көлік шассиі, уақытша қазба тіректері және т.б.

II. Қолдану аясы

1. Өнеркәсіптік ғимараттар: жеңіл өнеркәсіптік зауыттар, қоймалар, шеберханалар және шағын қойма силостары; негізінен жүк көтергіш қосалқы бөлшектер үшін қолданылады.

2. Уақытша/қарапайым азаматтық құрылыстар: құрылыс алаңындағы уақытша құрылыстар, автотұрақтар, шатырлар, қарапайым сақтау қоймалары және модульдік/жылжымалы ғимараттар.

3. Коммуналдық инфрақұрылым: муниципалдық қораптар, қоршаулар, жаяу жүргіншілер жолының тіректері және шағын эстакадалар.

4. Электромеханикалық тірек: электр станциялары мен химиялық зауыттарға арналған құбыр тіректері, жабдық негіздері және HVAC құбыр ілгіштері/тіректері.

5. Уақытша инженерлік құрылыстар: қазба тіректері, тірек тіректері және құрылысқа арналған уақытша жүк көтергіш рамалары.

6. Басқа салалар: Ауыл шаруашылығы техникасының шассиі, шағын көлік құралдарына арналған қаңқалар және қарапайым қойма сөрелері.

Негізгі өнімділік параметрлері

Стандарттар: GB/T 706-2016, GB/T 700, GB/T 1591

I. Жалпы материалдар және механикалық қасиеттер

II. Бөлімнің белгіленуі және спецификация мәліметтері

1. Белгілеу пішімі: Үлгі + Биіктік (мысалы, 10#, 12#, 14#, 16#, 20a#, 20b#). Бірдей биіктікте қосалқы типтер (a, b, c) бар; тор мен фланецтің қалыңдығы бірте-бірте артады, нәтижесінде жүк көтергіштігі жоғары болады.

2. Бөлім сипаттамалары: Ішкі фланец бетінде 1:6 көлбеу бар; фланец түбінде қалыңырақ және шетінде жұқа болады, нәтижесінде қима бойынша кернеудің біркелкі емес таралуына әкеледі.

III. Жалпы техникалық сипаттамалар (үлгі + қима өлшемдері)

Пішім: Биіктік × Фланец ені × Веб қалыңдығы

·10#: 100×68×4,5

·12#: 120×74×5,0

·14#: 140×80×5,5

·16#: 160×88×6,0

·18#: 180×94×6,5

·20a#: 200×100×7,0; 20b#: 200×102×9,0

·25a#: 250×116×8,0; 25b#: 250×118×10,0

·30a#: 300×126×9,0; 30b#: 300×128×11,0

IV. Өлшемдік және пішіндік төзімділік

1. Стандартты бекітілген ұзындықтар: 6м, 9м, 12м; тапсырыс бойынша кесу қол жетімді.

2. Тікелейлік (Camber): ≤2мм метрге; жалпы камбер жалпы ұзындықтың ≤0,2%.

3. Орнату және біріктіру кезінде дәлдікті қамтамасыз ететін бұралу және шеткі перпендикулярлық ұлттық стандарттарға сәйкес келеді.

V. Беттік және өңдеу сипаттамалары

1. Жеткізу шарты: диірмен шкаласы бар ыстықтай илектеу (қара өңдеу).

2. Жұмыс қабілеттілігі: кесуге, бұрғылауға, дәнекерлеуге және майыстыруға жарамды; қайталама өңдеуге ыңғайлы.

3. Коррозиядан қорғау: шикі күйінде қорғалмаған; тотты кетіруге, бояуға немесе ыстық мырышпен қаптауға болады.

VI. Қоршаған орта және құрылымдық параметрлер

1. Жұмыс температурасы: -20°C - 80°C.

2. Құрылымдық сипаттамалары: Орташа иілуге ​​төзімділік; салыстырмалы төмен бұралу кедергісі және бүйірлік қаттылық; ұзын аралықтарға, жел жүктемесі жоғары аймақтарға немесе биік құрылымдардағы негізгі жүк көтергіш рөлдерге жарамсыз.

3. Жүктемеге жарамдылық: негізінен қарапайым тірек арқалықтар мен жеңіл жүктемелі құрамдас бөліктер үшін қолданылады; ұзақ мерзімді эксцентрлік жүктемені болдырмаңыз.
