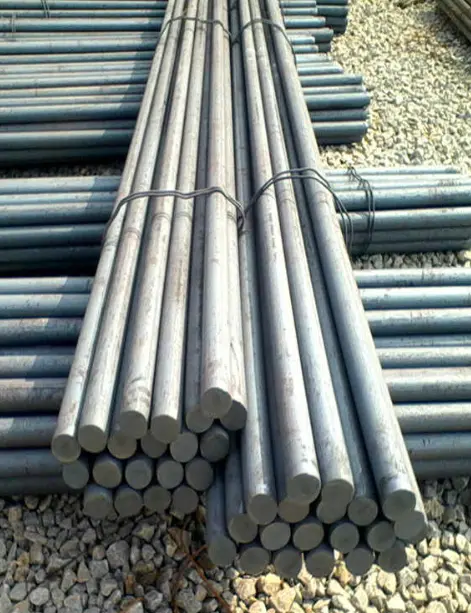

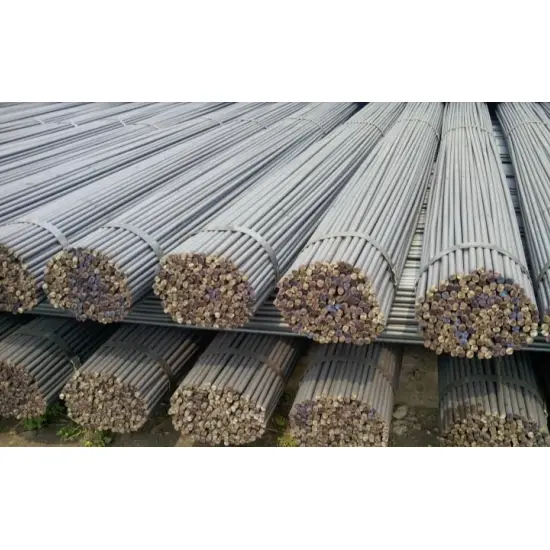

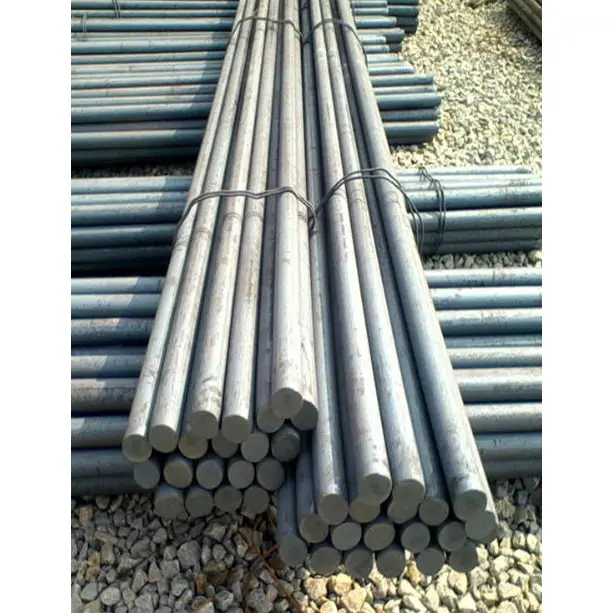

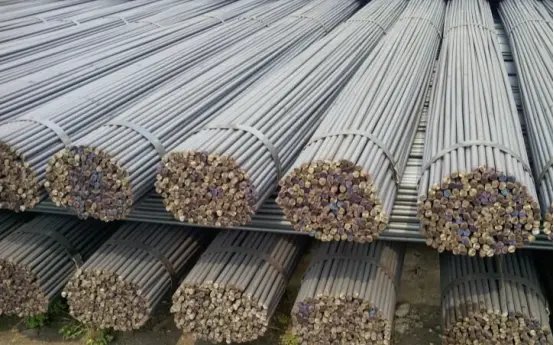

Ыстық илектелген көміртекті болаттан жасалған дөңгелек жолақтар

Бұл ыстық илектелген көміртекті болаттан жасалған дөңгелек жолақтар GB/T 702 стандартына сәйкес жасалған қатты, дөңгелек секциялы болаттан жасалған бұйымдар. Жалпы материал сорттары диаметрі бойынша жіктелген техникалық сипаттамалары бар Q235B және Q355B қамтиды. Олар құрылыста, машина жасауда, коммуналдық құрылыста және болат құрылымы жобаларында кеңінен қолданылады, жиі қосқыштар, шағын жүк көтергіш элементтер және әрі қарай өңдеу үшін шикізат ретінде қызмет етеді.

Өнімнің негізгі мүмкіндіктері

I. Механикалық қасиеттер

1. Қатты дөңгелек көлденең қима кернеудің біркелкі таралуын және теңдестірілген созылу, қысу және бұралу өнімділігін қамтамасыз етеді; материал тамаша жалпы қаттылық пен икемділікті қамтамасыз етеді, бұл оны сынғыш сынуға төзімді етеді.

2. Бір бөлік ретінде ыстықтай илектелген штангалар тығыз ішкі микроқұрылымға, тұрақты беріктікке және жақсы шаршауға төзімділікке ие, бұл оларды түйреуіштер мен байлау шыбықтар сияқты циклдік жүктемеге ұшырайтын компоненттерге жарамды етеді.

3. Иілу беріктігі салыстырмалы түрде төмен; олар негізгі арқалықтар немесе бағандар сияқты иілуге ​​ұшырайтын негізгі жүк көтергіш элементтер ретінде пайдалануға жарамсыз.

II. Материал және өңдеу сипаттамалары

1. Материалдың жоғары тазалығы екінші өңдеу операцияларында тамаша өнімділікті қамтамасыз етеді, соның ішінде кесу, бұру, жіптерді илемдеу, майыстыру, дәнекерлеу және соғу — оларды өңдеу үшін жалпы таңдау жасайды.

2. Тегіс, біркелкі беттер және жоғары өлшемдік дәлдік бұрандаларды және ендірілген компоненттер сияқты стандартты бөлшектерді бұруды және жасауды жеңілдетеді.

III. Сатып алу және экономикалық артықшылықтар

1. Кең көлемді диапазон, мол қор, ыңғайлы сатып алу және үнемді баға жалпы пайдалану шығындарының төмен болуына әкеледі.

2. Берілген беріктік деңгейінде материалды тиімді пайдалану; шағын құрамдас бөліктер мен қосқыштар үшін пайдаланған кезде ерекше артықшылықтар береді.

IV. Құрылысы және қолдану ерекшеліктері

1. Орташа өзіндік салмақ өңдеуді, кесуді және орнында орнатуды жеңілдетеді.

2. Әртүрлі қосу әдістерімен үйлесімді, соның ішінде дәнекерлеу, жең қосылымдары және бұрандалы қосылымдар — икемді қосылыстарды жасауға мүмкіндік береді.

3. Ыстық илектелген тегіс немесе «қара» (диірмен шкаласы) әрлеу түрінде жеткізіледі; ішкі, сыртқы және коррозиялық орталарға сәйкес келтіру үшін мырыштау, бояу немесе сөндіру және шынықтыру сияқты өңдеулерден өтуі мүмкін. V. Қолдану бойынша шектеулер

Қатты көлденең қималар материалдың көп мөлшерін тұтынады; олар ұзақ аралықтарды немесе ауыр иілу жүктемелерін қамтитын қолданбалар үшін үнемді емес. Олар негізінен байлау, якорь, бекіткіштер және шағын көлемді тіректер сияқты компоненттер үшін қолданылады.

Қолдану және қолдану аясы

I. Негізгі қолданулар

1. Бекіткіш шикізаты: Ыстық илектелген көміртекті болаттан жасалған дөңгелек жолақтар анкерлік болттар, стандартты болттар, бұрандалы өзектер, шпилькалар және тойтармалар сияқты әртүрлі стандартты байланыстырушы компоненттерге өңделуі мүмкін.

2. Жүк көтергіш мүшелер: Созылу күштері мен шағын қысу жүктемелеріне төтеп беру үшін болат конструкцияларда байлау, тіреуіштер, керме жолақтар және бекіткіш өзектер ретінде пайдаланылады.

3. Енгізілген бөлшектер: ендірілген анкерлік жолақтар, көтергіш көздер және құрылыс және болат конструкция жобаларына арналған анкерлік қосқыштар.

4. Механикалық бөлшектер: түйреуіштерді, білік тетіктерін, тісті доңғалақтарды, станок шыбықтарын, ауыл шаруашылығы және құрылыс машиналарына арналған бөлшектерді жасау үшін қолданылады.

5. Тірек және қорғаныс: шағын кронштейндер, тұтқалар, қоршаулар, қоршау бағаналары және қорғаныс торына арналған жақтаулар.

6. Өңдеу қоры: екінші рет өңдеуге арналған шикізат соғу, штампталған бөлшектер, құбыр арматурасы және т.б.

7. Коммуналдық және құрылыстық көмекші құралдар: арматура байлау жолақтары, уақытша тіректер, қалыптарды байлау штангалары және т.б.

II. Қолдану аясы

1. Архитектуралық болат құрылымдар: Зауыт ғимараттарына, қоймаларға және болат жақтауларға арналған байлау штангалары, тіректер, ендірілген бөлшектер және көтергіш көздер.

2. Машина жасау: Жалпы машиналар, құрылыс машиналары, ауылшаруашылық машиналары, көтергіш жабдықтар және қысыммен жұмыс істейтін ыдыстардың құрамдас бөліктері.

3. Құрылыс: Ғимараттар, қалыптарды арматуралау және бетонды кернеу элементтері үшін іргетас төсеу.

4. Коммуналдық құрылыстар: жол қоршаулары, муниципалды қоршаулар/шлагбаумдар, сыртқы қоршаулар және көше шамдарының іргетасының якорьлері.

5. Электромеханикалық және коммуналдық туннельдер: шағын құбыр тіректері, жабдықтың бекіткіштері және электромеханикалық қондырғыларға арналған қосалқы штангалар.

6. Аппараттық құралдар және стандартты бөлшектер өнеркәсібі: әртүрлі бұрандаларды, болттарды және бекіткіштерді өндіруге арналған мамандандырылған шикізат.

7. Басқа салалар: Кеме жасау, металлургия, қойма сөрелері және құрастырмалы ғимараттарға арналған қосалқы бөлшектер.

Негізгі өнімділік параметрлері

Атқарушы стандарт: GB/T 702-2017

I. Жалпы материалдар және механикалық қасиеттер кестесі

Қосымша параметрлер:

· Серпімділік модулі: 2,06 × 10⁵ МПа

· Бөлме температурасының әсер ету энергиясы: ≥27 Дж; жақсы қаттылық

II. Техникалық сипаттама және стандартты өлшемдер

1. Белгілеу белгісі: Φ; Пішім: Диаметр (мысалы, Φ12, Φ20)

2. Жалпы техникалық сипаттамалар (диаметрі мм)

· Шағын өлшемдер (қабырғалар, байлау барлар, шағын құрамдас бөліктер): Φ8, Φ10, Φ12, Φ14, Φ16

· Орташа өлшемдер (енгізілген бөлшектер, байлау штангалары, тұтқалар): Φ18, Φ20, Φ22, Φ25, Φ28

· Үлкен өлшемдер (біліктер, ауыр жүкті анкерлік болттар, соғу дайындамалар): Φ30, Φ32, Φ40, Φ50, Φ60

III. Өлшемдік төзімділіктер және стандартты ұзындықтар

1. Стандартты ұзындықтар: 6 м, 9 м, 12 м; арнайы талаптарға кесуге болады

2. Диаметрдің ауытқуы: Ұлттық стандарттарға сәйкес жіктеледі; стандартты дәлдік ауытқуы ±0,3–0,8 мм

3. Түзулік: метрге ≤2 мм; жалпы түзулік ауытқуы жалпы ұзындықтың ≤0,2%

4. Дөңгелектен тыс: Диаметрге төзімділік ауқымында; құрастыру және бұрау кезінде дәлдікті қамтамасыз етеді

IV. Беткейлік және өңдеу қасиеттері

1. Жеткізу шарты: Ыстық илектелген қара финиш / Беткі тотықты қабаты бар ыстықтай жайылған дөңгелек жолақтар.

2. Өңдеу қасиеттері: Өте жақсы жалпы жұмысқа қабілеттілік; кесу, жону, жіптерді илемдеу, майыстыру, дәнекерлеу, соғу және термиялық өңдеу үшін жарамды. Олар стандартты бөлшектер мен өңделген компоненттер үшін негізгі шикізат ретінде қызмет етеді.

3. Бетті қорғау: опциялар тоттан тазарту, бояу, ыстық мырыштау, суық мырыштау және қара оксидпен өңдеуді қамтиды.

V. Жүк көтеру және пайдалану сипаттамалары

1. Қатты дөңгелек көлденең қима теңдестірілген созылу, қысу және бұралу күші бар барлық бағыттар бойынша жүктеменің біркелкі таралуын қамтамасыз етеді.

2. Иілуге ​​төзімділігі төмен; иілуге ​​ұшырайтын негізгі жүк көтергіш арқалықтар ретінде немесе ұзақ аралықтағы жүк көтергіш тетіктер үшін пайдалануға жарамсыз.

3. Жоғары және төмен температураға күшті бейімделу; стандартты жұмыс температурасы диапазоны: [℃] - [℃].

VI. Қосылу әдістері

Ыстық илектелген көміртекті болаттан жасалған дөңгелек жолақтарды дәнекерлеу, бұрандалы қосылыстар, жең қосылымдары немесе тойтару арқылы біріктіруге болады, бұл оларды құрылыс төсемдерінде және механикалық құрастыруда әртүрлі қолданбаларға қолайлы етеді.

Дөңгелек болаттың теориялық салмағын есептеу формуласы: Сыртқы диаметр × Сыртқы диаметр × 0,00617 = кг/м

Жиі қойылатын сұрақтар

1-сұрақ: Дөңгелек өзектер мен арматураның (деформацияланған өзектер) айырмашылығы неде?

A: Дөңгелек өзекшелердің тегіс беті бар және олар негізінен дәл өңдеу (жіпті тігу, бұру) қажет болатын бекіткіштер (болттар, анкерлік болттар), байлау өзектері, түйреуіштер және ендірілген бөлшектер үшін қолданылады. Арматураның (деформацияланған өзектер) бетонмен жақсы байланысуы үшін қырлы беттері бар және ең алдымен бетон арматурасы ретінде қолданылады. Дөңгелек жолақтар өңдеу үшін жақсы өлшемдік дәлдікті ұсынады; арматура бұрау немесе дәл бөлшектер үшін жарамайды.

2-сұрақ: Дөңгелек жолақтардың салмағын қалай есептеуге болады?

A: формуланы пайдаланыңыз: Салмақ (кг/м) = Диаметр (мм) × Диаметр (мм) × 0,00617. Мысал: Φ20 дөңгелек жолақ = 20 × 20 × 0,00617 = 2,47 кг/м. HAISHENG Φ5,5-тен Φ250-ге дейінгі диаметрлер үшін толық салмақ кестесін ұсынады.

3-сұрақ: Ыстық илектелген көміртекті болаттан жасалған дөңгелек жолақтар үшін қандай жалпы диаметрлер бар?

A: Жалпы диаметрлерге Φ8, Φ10, Φ12, Φ14, Φ16 (байланыс жолақтары мен шағын құрамдас бөліктер үшін шағын өлшемдер), Φ18, Φ20, Φ22, Φ25, Φ28 (енгізілген бөлшектер мен байлаулар үшін орташа өлшемдер және ΦΦ3, Φ3, Φ02) жатады. Φ50, Φ60 (біліктерге және ауыр жүкті анкерлік болттарға арналған үлкен өлшемдер). Сұраныс бойынша арнайы диаметрлер де қол жетімді.

4-сұрақ: Дөңгелек өзектерді құрылымдық жүк көтергіш элементтер үшін пайдалануға бола ма?

A: Дөңгелек сырықтар керілуге, қысуға немесе бұралуға ұшыраған элементтер үшін жарамды (байлау өзектері, тіректер, түйреуіштер, якорь болттары). Олар иілуге ​​ұшыраған негізгі жүк көтергіш элементтерге (негізгі арқалықтар немесе бағандар) ҚОҚАМАЙДЫ, өйткені тұтас дөңгелек көлденең қиманың иілу кедергісі төмен. Иілу қолданбалары үшін орнына H-сәулелерін немесе арналарды пайдаланыңыз.

5-сұрақ: Дөңгелек жолақтар үшін қандай бетті өңдеулер бар?

A: Дөңгелек өзектер ыстықтай илектелген «қара» (диірмен шкаласы) қаптамада жеткізіледі. Екіншілік емдеуге мыналар жатады:

(1) Ыстық мырыштау — сыртқы/жағалаудағы коррозиядан қорғау үшін;

(2) Бояу жабыны — ішкі немесе жеңіл сыртқы пайдалануға арналған;

(3) Қара оксид — құрғақ үй орталары үшін;

(4) Суық мырыштау (электромырыштау) — тегіс жабыны бар жеңіл коррозиядан қорғау үшін. Барлық өңдеулерді өңдеуден кейін (кесу, бұру, бұрғылау) қолдануға болады.
