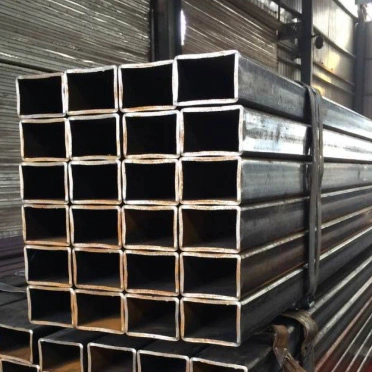

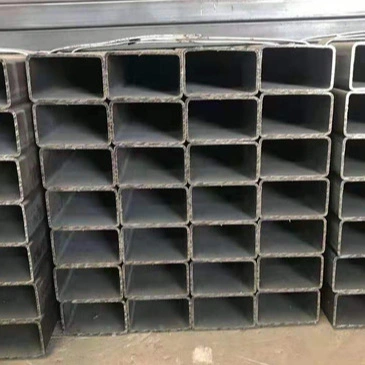

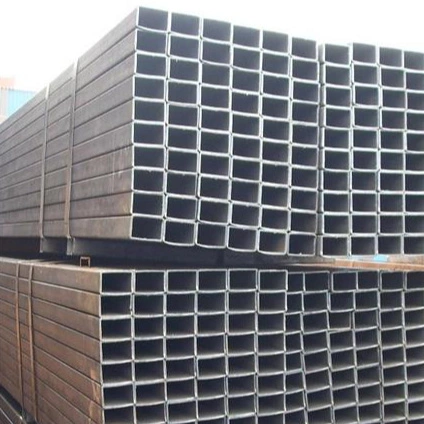

Тік бұрышты қуыс құрылымдық болат құбырлар

Тікбұрышты қуыс құрылымдық болат құбырлар болат арқалықтар мен бағаналар, перде қабырғаларының жақтаулары, қоршау қаңқалары, жабдық тіректері, қоршаулар және құрылыс машиналары сияқты қолданбаларда кеңінен қолданылады. Олар әртүрлі сәулеттік пішіндер мен қоршау құрылымдарына жарамды, сонымен қатар негізгі жүк көтергіш компоненттер ретінде тиімді қызмет етеді.

Өнім ерекшеліктері

I. Құрылымдық және механикалық сипаттамалар

1. Шұңқырлы тікбұрышты көлденең қима екі бағытта иілуге ​​және бүйірлік жылжуларға қарсы жоғары қаттылықты қамтамасыз етеді. Ол айналмалы түтіктермен немесе стандартты құрылымдық болат пішіндермен салыстырғанда бұралу мен бүйірлік деформацияға жоғары қарсылықты ұсынады, бұл берік құрылымдық тұрақтылықты қамтамасыз етеді.

2. Біркелкі көлденең қима пішіні және тегіс беттер жүктемені біркелкі бөлуді қамтамасыз етеді. Жеке түтіктер айтарлықтай тік және көлденең жүктемелерге төтеп бере алады, көбінесе тікелей негізгі жүк көтергіш элементтер ретінде қызмет етеді.

3. Дәнекерленген және жіксіз түрлері бар: Дәнекерленген тікбұрышты құбырлар стандартты жұмыс жағдайлары үшін жоғары үнемділікті ұсынады; дәнекерленген тігістері жоқ жіксіз тікбұрышты түтіктер жоғары беріктік, қысымға төзімділік және шаршау өнімділігін қамтамасыз етеді, бұл оларды ауыр жүктеме және циклдік жүктеу сценарийлері үшін өте қолайлы етеді.

II. Сыртқы түрі және орнату сипаттамалары

1. Тегіс сыртқы беттер біріктіруді, қабаттасуды және тегіс орнатуды жеңілдетеді. Олар бояумен қапталған болат парақтарға, панельдерге және қоршау компоненттеріне тығыз сәйкес келеді, бұл құрылыс кезінде таза әрлеуді және жиектерді тығыздауды қамтамасыз етеді.

2. Өткір жиектер мен біркелкі профиль жүк көтергіш функционалдылықты эстетикалық тартымдылықпен үйлестіре отырып, оларды архитектуралық қасбеттерге, ландшафттық қаңқаларға және басқа дизайнға бағытталған жобаларға қолайлы етеді.

3. Берілген жүк көтергіштігі үшін олар тұтас болат секцияларға қарағанда жеңілірек, жалпы құрылымдық жүктемені тиімді төмендетеді және материалдық шығындарды үнемдейді.

III. Өңдеу және қосылу сипаттамалары

1. Оларды кесуге, қиюға, майыстыруға, бұрғылауға және дәнекерлеуге болады. Екінші өңдеу қарапайым, бұл жерде ыңғайлы құрылысты жеңілдетеді.

2. Қосудың әмбебап әдістері, соның ішінде дәнекерлеу, болттау және тойтару — қарапайым қосылыс конструкциялары мен жоғары орнату тиімділігімен ерекшеленеді.

3. Кішкентай сәндік түтіктерден үлкен секциялы жүк көтергіш түтіктерге дейін барлығын қамтитын техникалық сипаттамалардың кең ауқымы икемді таңдауға мүмкіндік береді.

IV. Коррозияға төзімділік және өнімділік сипаттамалары

1. «Қара» (жабылмаған) күйде жеткізіледі; ыстық мырыштау, суық мырыштау, бояу және ұнтақ жабыны сияқты әртүрлі коррозияға қарсы өңдеулермен үйлесімді, бұл оларды ішкі және сыртқы орталарға (құрғақ немесе дымқыл) қолайлы етеді.

2. Суық және ыстық жұмысқа жақсы жарамдылық; стандартты жұмыс температурасы диапазонында тұрақты механикалық қасиеттер.

V. Өнімнің шектеулері

1. Стресс шоғырлануы бұрыштарда пайда болады; бұл аймақтар қатты әсер ету немесе қайталанатын циклдік жүктеме кезінде шаршау зақымдануына бейім.

2. Сұйықтықты тасымалдауға нашар жарамдылық; Құбыр жүйелері үшін сирек қолданылады, өйткені олар негізінен құрылымдық жүк көтеруге және қаңқалық қолданбаларға арналған.

3. Үлкен спецификациялы, қалың қабырғалы жіксіз тікбұрышты түтіктерді өндірудің жоғары шығындары дәнекерленген нұсқаларға қарағанда бағалардың айтарлықтай жоғары болуына әкеледі.

Қолдану және қолдану аясы

I. Негізгі қолданулар

1. Негізгі құрылымдық компоненттер

Зауыттық жақтаулар, портал жақтаулары, қорап қимасы арқалықтар мен бағаналар, тік бағаналар, фермалар және еден тіректері үшін қолданылады; болат конструкциядағы негізгі жүк көтергіш материал.

2. Құрылыс конверттері мен перде қабырғалары

Қабырғаның сыртқы жақтаулары (түйінділер/шпилькалар), аспалы терезе жақтаулары, есіктер мен терезелердің жақтаулары, төбенің шұңқырлары және жиектері; профильді болат парақтармен және басқа панельдік материалдармен біркелкі біріктіріледі.

3. Қоршаулар мен қорғаныс құралдары

Зауыт периметрі бойынша қоршаулар, жол қоршаулары, баспалдақ тұтқалары, балкон қоршаулары, алаң қоршаулары және қауіпсіздік торының тіректері.

4. Жабдықтар мен машиналар рамалары

Машиналардың негіздері, жабдықтардың сөрелері, жұмыс үстелдерінің рамалары, қойма сөрелері, контейнер рамалары және көлік шассиінің қаңқалары.

5. Инженерлік және уақытша құрылыстар

Сахналық фермалар, жылыжай қаңқалары, уақытша құрылыс алаңын жинау, тірек/тірек құрылымдары және модульдік құрылыс қаңқалары.

6. Сәндік және сәулеттік құрылымдар

Ландшафттық құрылымдар, сыртқы сәулет ерекшеліктері, интерьердің сәндік жақтаулары және дисплей шкафы/стенд қаңқалары; жүк көтеру қабілетін эстетикалық тартымдылықпен үйлестіреді.

II. Тікбұрышты қуыс конструкциялы болат құбырларды қолдану аясы

1. Болат конструкцияларды құрастыру: өнеркәсіптік кәсіпорындарға, қоймаларға, стадиондарға және панельді ғимараттарға арналған арқалықтар, бағаналар және бекіту жүйелері.

2. Архитектуралық безендіру: Перде қабырғаларын, есіктер мен терезелерді, ішкі/сыртқы сәулет ерекшеліктерін және көрме стендтерін салу.

3. Коммуналдық және көлік: жол қоршаулары, муниципалды құрылыс қоршаулары, ландшафттық перголалар және автобус паналарының қаңқалары.

4. Машина жасау: жалпы мақсаттағы жабдықтарға, құрылыс машиналарына, ауыл шаруашылығы машиналарына және логистикалық жабдықтарға арналған рамалар.

5. Қойма және логистика: ауыр жүк сөрелері, сақтау платформалары және контейнерлік қосалқы құрылымдар.

6. Ауыл шаруашылығы, орман шаруашылығы және бау-бақша: жылыжайлар, мал қораларының қаңқалары және ауылшаруашылық қоршаулары.

Таңдау нұсқаулығы

· Дәнекерленген тікбұрышты түтіктер: жоғары баға өнімділігін ұсынатын негізгі өнім түрі; жалпы жүк көтеру, құрылыс конверттері, безендіру және қоршаулар сияқты стандартты қолданбалар үшін кеңінен қолданылады.

· Жіксіз тікбұрышты түтіктер: жоғары беріктік, шаршауға төзімділік және қысымға төзімділік; негізінен ауыр жүкті қолданбаларға, циклдік жүктеуге, жоғары спецификациялы машина рамаларына және ауыр салмақты инженерлік құрамдастарға қолданылады.

Негізгі өнімділік параметрлері

Іске асыру стандарттары: GB/T 6728-2017 «Суық пішінделген қуыс құрылымдық қималар»; GB/T 3094-2012 «Суық сызылған жіксіз төртбұрышты және төртбұрышты болат құбырлар»

I. Жалпы материалдар және механикалық қасиеттер

Қосымша жалпы параметрлер:

· Серпімділік модулі: 2,06 × 10⁵МПа

· Тығыздығы: 7,85 г/см³

· Стандартты жұмыс температурасы: -20°C - 200°C

II. Спецификация және өлшем жүйесі

1. Белгілеу әдісі

Сыртқы өлшемдері: Ұзындығы × Ені × Қабырғасының қалыңдығы (бірлік: мм); Мысалы: 100×50×3,0

2. Негізгі өлшем санаттары

· Шағын (декорация / қоршау / қоршау): 20×10, 30×20, 40×20, 50×30; Қабырғасының қалыңдығы: 1,2–2,5 мм

· Орташа (Keel / Purlin / Стандартты арқалықтар және бағандар): 60×40, 80×40, 80×60, 100×50; Қабырғасының қалыңдығы: 2,0–5,0 мм

· Үлкен (бастапқы бағандар мен арқалықтар / ауыр жүк арқалықтары): 120×80, 150×100, 200×100, 250×150; Қабырғасының қалыңдығы: 4,0–12,0 мм

3. Ұзындықтар мен төзімділіктер

· Стандартты ұзындықтар: 6 м, 9 м, 12 м; реттелетін ұзындықтар қол жетімді

· Сыртқы өлшемдерге төзімділік: ±0,8%

· Қабырға қалыңдығына төзімділік: Стандартты дәнекерленген құбыр ±10%; Жіксіз құбыр ±7,5%

4. Теориялық салмақты есептеу формуласы

Вт (кг/м) = 0,00785 × [(B + H) × 2 - 4т] × t (B = ұзын жағы, H = қысқа жағы, t = қабырға қалыңдығы)

III. Құрылымдық механикалық қасиеттер

1. Тік бұрышты қуыс құрылымдық болат құбырлар тікбұрышты секциялар дөңгелек түтіктер немесе H-арқалықтар сияқты жалғыз профильдермен салыстырғанда екі жақты иілудің жоғары қаттылығын (күшті және әлсіз осьтер бойымен) және жоғары бүйірлік тұрақтылықты және бұралуға қарсылықты ұсынады, бұл берік жалпы құрылымдық тұрақтылықты береді.

2. Өңдеу сипаттамалары

· Иілу сынағы: Бөлме температурасында 90° суық иілу мүмкіндігі, иілу кезінде жарықтарсыз немесе қабаттаспай.

· Тегістеу сынағы: қабырғаның жарылуынсыз белгіленген өлшемдерге дейін қысуға төтеп береді.

1. Стресс сипаттамалары: аздап кернеу шоғырлануы бұрыштарда пайда болады; жоғары жиілікті ауыспалы соққы жүктемелері бар қолданбалар үшін жарамсыз.

IV. Өнімнің жіктелуі және өнімділік айырмашылығы

V. Беттік өңдеу және коррозиядан қорғау

1. Стандартты жағдай: қара түсті (ыстық илектелген оксид беті).

2. Коррозиядан қорғаудың жалпы әдістері: ыстық мырыштау, суық мырыштау, электростатикалық ұнтақ бояу, коррозияға қарсы бояу және фторкөміртекті жабын.

3. Ыстық мырыштау анықтамасы: мырыш жабынының орташа қалыңдығы ≥85 мкм; сыртқы төзімділік 15 жылдан асады.

VI. Қосылу әдістері

· Бастапқы: конустық дәнекерлеу, толық ену дәнекерлеу (құрылысқа арналған негізгі тірек).

· Екіншілік: Жоғары берік болтты қосылыстар, өздігінен бұрап тұратын бұрандалар, тойтармалар.

· Түрлі болат құрылымдық жинақтармен, соның ішінде түрлі-түсті болат парақтармен, H-арқалықтармен және бұрыштық болатпен үйлесімді.

VII. Қолайлы және тыйым салынған қолданбалар

Қолайлы

Өнеркәсіптік зауыттың арқалықтары мен бағаналары, қоршау қабырғалары, қоршау қаңқалары, қоршаулар мен қоршаулар, қойма сөрелері, жабдық жақтаулары, ландшафттық құрылымдар және құрама темір конструкциялар.

Жарамсыз

Жоғары қысымды сұйықтықты тасымалдау, жоғары температура/жоғары қысымды құбырлар және қатты соққыға немесе жоғары жиілікті шаршауға ұшырайтын ауыр жүкті жабдықтың негізгі құрылымдары.
