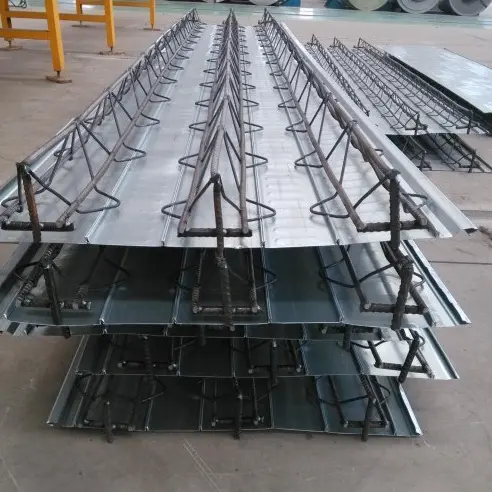

Труспен қолдайтын болат еден төсеніштері

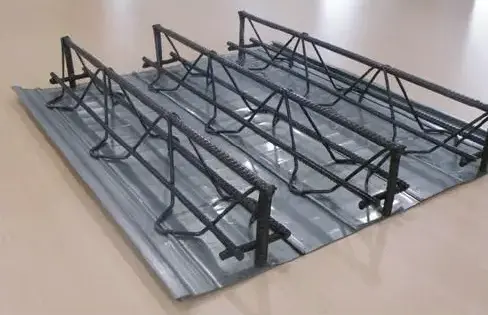

Бекітілген болат еденге арналған палуба панельдері құйылған болат-бетон композитті едендерге арналған негізгі құрамдас бөлік болып табылады. Олар тұрақты немесе алынбалы төменгі қалыппен біріктірілген үшбұрышты арматура фермасынан (автоматтандырылған нүктелік дәнекерлеу арқылы жасалған) тұрады. Құрылыс кезінде панель дымқыл бетонның салмағын және құрылыс жүктемелерін дербес қолдайды; бетон қатып қалғаннан кейін, фермадағы арматура плитаға арналған негізгі жүк көтергіш болат ретінде қызмет етеді, бұл жерде арматураны кең байлау қажеттілігін болдырмайды. Үш түрде қол жетімді - алынбалы болат қалып, тұрақты болат қалып және тұрақты бейорганикалық тақта қалып - бұл панельдер коррозияға төзімділікке, өртке қарсы тұруға және құнына қатысты әртүрлі жоба талаптарына жауап береді. Олар көп қабатты болат құрылымдарда, жерасты гараждарында, ауыр салмақты өнеркәсіптік зауыттарда және коммерциялық LOFT мезониндік жобаларында кеңінен қолданылады.

Сәйкестік стандарттарының тізімі

- Өнімді өндіру және қабылдау: JG/T 368-2012 «Болат штангасының еден төсеніші»

- Құрылымдық дизайн атласы: 22G522-1 «Болат штангасы-бетонды композиттік еден плиталары»

- Құрастырмалы құрылыс коды: T/CECS 1069-2022 «Құрама болат штангалы еден төсеніштерін қолдануға арналған техникалық сипаттама».

- Тақталардың ауытқуы және жүктеме стандарттары: GB 50017 «Болат конструкцияларды жобалау стандарты»

Өнім санаттары және қолдану аясы

Бекіткіштерге қолдау көрсетілетін болат еденге арналған палуба панельдері қалыптарды жою әдісіне негізделген үш стандартты түрге бөлінеді:

2.1 Алынбалы мырышталған болаттан жасалған түптің қалыпты түрі

Төменгі панель 0,5–0,7 мм S250GD+Z мырышталған болат парақты пайдаланады. Ол бетонның жобалық беріктігіне жеткеннен кейін жойылады және қалпына келтіріледі, бұл қалыптарды қайталап пайдалануға мүмкіндік береді. Бұл түрі стандартталған көп қабатты зауыттар мен ауқымды қайталанатын мезониндік жобалар үшін жарамды; ол бір плитаға арналған материалдың құнын төмендетеді, ал алынған астыңғы жағы тегіс, қосымша тегістеуді қажет етпейді.

2.2 Тұрақты мырышталған болаттан жасалған түптің қалыпты нұсқасы

Төменгі панель 0,6–1,0 мм қалыңдығы бар мырышталған болатты пайдаланады, ол шөгілетін крекингке қарсы тұруға көмектесу үшін еден тақтасының ішінде тұрақты түрде ендірілген болып қалады. Көпқабатты кеңсе ғимараттары мен үлкен аралығы бар қойма едендері үшін қолайлы, ол плиталардың ағуы мен жарылуы қаупін азайта отырып, қалыптарды аршу және көтеру қажеттілігін болдырмайды.

2.3 Бейорганикалық тұрақты төменгі қалыпқа арналған нұсқа

Мырышпен қапталған төменгі панельді 8–12 мм талшықты цемент тақтасымен немесе көбіктелген цемент парақпен ауыстырады; жинақ А класының жанбайтын стандарттарына сәйкес келеді және болат коррозиясының қаупін тудырмайды. Тұрғын үй интерьеріне, жабық жабдық бөлмелеріне және жоғары отқа төзімділік көрсеткіштерін қажет ететін едендерге жарамды; панельдің төменгі жағы тікелей сылақ немесе төбені суспензияға мүмкіндік береді.

Зауытта біріктірілген негізгі құрамдас сипаттамалары

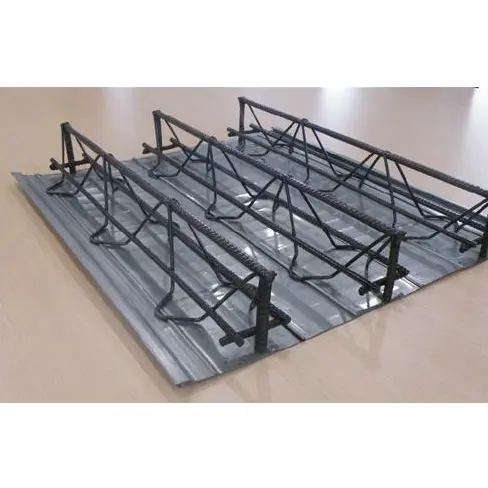

3.1 Үшбұрышты болат арматура фермасының техникалық сипаттамалары

Стандартты ферма биіктігі: 70/90/100/120/150/180/200/270 мм; жалпы плита қалыңдығы = ферма биіктігі + 30-50 мм үстіңгі бетон қақпағы. Стандартты ферманың ортасынан ортасына аралық 200 мм; Әрбір панельде әдетте 3-4 ферма бар.

3.2 Мырышпен қапталған түптің негізгі материалының техникалық сипаттамалары

- Негізгі болат маркасы: S250GD+Z, Q235

- Base steel thickness: 0.5 mm, 0.6 mm, 0.7 mm, 0.8 mm

- мырышталған жабын: ішкі аумақтар үшін Z120 г/м² (екі жақты); Z275 г/м² (екі жақты) жағалаудағы/ылғалдылығы жоғары аймақтар үшін

- Панель профилі: S-тәрізді біріктірілген шеттері бар микро қырлы құрылым; стандартты тиімді орнату ені 576 мм және 600 мм

3.3 Композиттік дәнекерлеудің зауыттық стандарттары

Трустың төменгі хордасы қарсылық нүктелік дәнекерлеу арқылы төменгі қалыпқа біріктіріледі; дәнекерлеу нүктелері ≥15 кН бір нүктелік ығысу беріктігімен 50–75 мм аралықта біркелкі орналастырылады. Бетон құю кезінде ерітіндінің ағып кетуіне жол бермеу үшін төменгі қалыптарды күйдіруге тыйым салынады. Бейорганикалық түптің қалыптары жоғары температурадағы дәнекерлеуден гөрі механикалық блоктаушы қыстырғыштармен бекітіледі.

Сайттағы көмекші материалдар мен керек-жарақтардың тізімі

4.1 Жиектерді тығыздау керек-жарақтары

1. L-тәрізді мырышталған болаттан жасалған жиектер: қалыңдығы 0,8–1,2 мм; бетонның толып кетуіне және ерітіндінің ағып кетуіне жол бермей, плитаның шеттерін, саңылауларын және консольдық жақтарын жабу үшін қолданылады.

2. Соңғы қалпақшалар: Төменгі қалыппен бірдей материалдан жасалған; ерітіндінің ағуын және агрегаттың жоғалуын болдырмау үшін ферманың екі шетіндегі қуыс қуыстарды жабыңыз.

3. Панель аралық тығыздағыш жолақтар: құрастыру рұқсаттары мен ерітіндінің ағуын блоктау үшін астыңғы панельдер арасындағы түйіспелерге салынған.

4.2 Болат арқалық анкерлік керек-жарақтар

1. Керамикалық ілгектері бар шпилькалар (басты шпилькалар): Φ16 және Φ19 сипаттамалары; тақта мен арқалық арасындағы ығысуды жеңілдету үшін болат арқалық фланеціне балқыту арқылы дәнекерленген.

2. Көлденең бекіту жолақтары: плитаның шетінен 50 мм ұзартыңыз және көп аралықты плиталар арқылы үздіксіз, бірлескен құрылымдық әрекетке мүмкіндік беретін болат арқалықтың жоғарғы жағына бүктеңіз.

4.3 Еден құрылысының қосалқы материалдары

1. Жарылуға қарсы тарату арматурасы: 200–250 мм аралықта орналасқан HPB300/HRB400 (Φ6–Φ8); бетон температурасының шөгуінен туындаған кернеулерге қарсы тұрады.

2. Өткізгіштер мен арматура креслолары: MEP құбырларын орналастыру/көтеру және қалыңдатылған тақта аймақтарында арматураны қолдау, арматураның шөгуінің алдын алу үшін қолданылады.

4.4 Уақытша құрылыс құрамдас бөліктері

1. Уақытша тірек тіректер мен тік тіректер: >3,3 м аралықтар үшін орнатылады және бетон қажетті беріктікке жеткеннен кейін жойылады; қысқа аралық плиталар үшін қажет емес.

2. Енгізілген көтергіш ілмектер: көтеру кезінде деформацияны болдырмайтын мұнара крандарымен тұтас панельдерді көтерумен үйлесімді зауыттық кіріктірілген көтеру нүктелері.

Төрт қабат палубасы түрлері бойынша көлденең өнімділікті салыстыру

Төрт негізгі инженерлік өлшемді бағалау - құрылымдық мінез-құлық, қолдау көрсетілмейтін аралық мүмкіндігі, еңбек шығындары және отқа төзімділік шығындары - Труспен қолдайтын болат еден төсеніштері ашық профильді, жабық профильді және құймасыз (композитсіз) палуба жүйелерімен салыстырылады:

5.1 Құрылымдық өнімділіктің артықшылықтары

1. Екі жақты жүкті көтеру мүмкіндігі: екі жақты жүкті көтеру әрекетін қолдайтын жалғыз құрама еден төсеніші; тұрақты емес бағандық торлар мен 3 метрден асатын үлкен консольдер үшін жарамды. Керісінше, ашық қабырғалы және жабық қабырғалы палубалар бір бағытты жүкті көтеру үшін болат параққа сүйенеді және екі жақты жүктемені тексеру талаптарын қанағаттандыра алмайды.

2. Қолдау көрсетілмейтін ең үлкен арақашықтық: TD сериясы жабық қабырғалы палубалардың (2,8–3,5 м) және ашық қабырғалы палубалардың (2,0–2,8 м) шегінен әлдеқайда асатын 6,0 метрге дейінгі тіреусіз аралықтарды қолдайды, осылайша негізгі және қосымша арқалықтардың қажетті санын азайтады.

3. Діріл тұрақтылығы: табиғи діріл амплитудасы төмен біріктірілген тұтас темірбетон құрылымы бар; діріл жабдығы немесе ауыр жүкті қойма едендері бар объектілер үшін жарамды, ұзақ уақыт пайдалану кезінде бетінің қабатталуын немесе жарылуын қамтамасыз етеді.

5.2 Құрылыс орнындағы айырмашылықтар

1. Еңбекті үнемдеу: Негізгі арматура 100% зауытта дайындалған, тек жоғарғы тарату штангаларын орнында орналастыруды талап етеді; бұл жердегі арматураны байлау жұмысын 70%-дан астам қысқартады және арматураны ауыстыру немесе қолмен байлаумен байланысты бетон жамылғысының жеткіліксіздігі сияқты жалпы мәселелерді болдырмайды.

2. Қалыптарды және тіректерді қысқарту: Тұрақты төменгі қалып ағаш қалыптарды ауыстырады; ≤3,6 м аралықтар үшін толық аумақты төсеу қажет емес, ал көп қабатты болат құрылымдар кезең-кезеңімен үздіксіз құрылыс жүргізуге мүмкіндік береді, бұл жалпы кестені 30%-50%-ға қысқартады.

3. Утилитаны орнатудың үйлесімділігі: Үшбұрышты ферма ұйымдастырылған ашық бос орындарды жасайды, бұл сантехника мен электр желілерінің еденнің негізгі құрылымын кеспей көлденеңінен өтуіне мүмкіндік береді; керісінше, жабық қабырғалы немесе бетонмен толтырылмаған палубалардың ішкі кеңістігі шектеулі, бұл инженерлік желілердің енуі құрылымның көлденең қимасын бұзуы мүмкін.

5.3 Өртке төзімділік және шығындардың айырмашылығы

1. Отқа тән өртке төзімділік: жүк көтергіш арматура толығымен бетонмен қапталған, астыңғы жағында отқа төзімді жабындарды қажет етпей, 1,5–2 сағат бойына тән отқа төзімділікті қамтамасыз етеді; ашық қабырғалы және жабық қабырғалы палубалар толық немесе ішінара отқа төзімді бүркуді қажет етеді, ал бетонмен толтырылмаған болат палубалар стандарттарға сай болу үшін тас жүнді толтыруды қажет етеді.

2. Толық қызмет ету циклінің құны: Жалаңаш панель бірлігінің бағасы ашық профильді палубаға қарағанда жоғары болғанымен, ұзаққа созылатын жобалардың жиынтық құны жабық профильді палубаға қарағанда 8–12% төмен және құймасыз толық болаттан жасалған палубаға қарағанда шамамен 15% төмен (қалыптауға, қалыптарға, отқа төзімді қабаттарға және қайта бүктеуге арналған еңбек шығындарын шегергеннен кейін).

5.4 Шектеулер және жергілікті шешімдер

1. Шектеу 1: Жеке панельдердің өзіндік салмағы стандартты профильді палубаға қарағанда жоғары, бұл көп қабатты жобалар үшін бірден көтеруге болатын панельдердің санын шектейді. Шешім: Жалпы орнату кестесін бұзбау үшін панельдерді белгілі бір ұзындықтарға кесіңіз және оларды кезең-кезеңімен көтеріңіз.

2. Шектеу 2: Біркелкі емес бұрыштар мен жиектер үшін кесу икемділігі ашық профильді төсемге қарағанда төмен. Шешім: Зауытта CNC арқылы ретсіз кесуді орындаңыз, бұл жерде аз ғана кесу қажет.

Толық автоматтандырылған стандартталған өндіріс процесі

6.1 Шикізаттың түсуін тексеру

Арматураның жылу нөмірінің сапа сертификаттарын және мырышталған катушкалар жабынының сынақ есептерін тексеріңіз; арматураның аққыштығына және мырышталған жабынның адгезиясына кездейсоқ қайта сынақ жүргізу. Тотты, жабын ақауларын немесе деформацияны көрсететін материалдарды қабылдамаңыз; құрылыс сызбалары негізінде бір уақытта кесу және ферма биіктігі бойынша өндірістік параметрлерді құру.

6.2 CNC арматурасын түзету және кесу

Шиыршықталған арматураны ≤2мм/м түзу рұқсатына дейін түзетіңіз және біркелкі панель ұзындығына кесіңіз (±3мм шегінде бақыланатын ұзындық рұқсаты); араластыру қателерінің алдын алу үшін жоғарғы/төменгі аккорд жолақтары мен веб-барларды бөлек аймақтарға жинаңыз.

6.3 Мырышпен қапталған негізгі панель орамын қалыптау

Мырышпен қапталған болаттан жасалған жолақ шиыршықтан, тегістеуден және шаңсыздандырылғаннан кейін үздіксіз микро-қабырға орамды қалыптаудан өтеді; жиектері S-тәрізді түйіспелер болып қалыптасады. Негізгі панельдің ұзындығы мен енінің рұқсат етілген шегі сәйкесінше ±3мм және ±2мм; дұрыс емес саңылаулар үшін плазмалық кесу бір уақытта орындалады.

6.4 Автоматты нүктелік дәнекерлеу және үшбұрышты фермаларды құрастыру

Қос жолды жүйені қолданып, жоғарғы және төменгі аккорд жолақтарын орналастырыңыз (орталық сызықтан ауытқу ≤±5мм); V-тәрізді веб-барларды бірдей аралықпен автоматты түрде береді. Суық дәнекерлеуді және арматураның шамадан тыс жануын жою үшін жоғары жиілікті ток (17–19 кА) және дәнекерлеу қысымы (0,32–0,38 МПа) арқылы нүктелік дәнекерлеу.

6.5 Трусты және астыңғы қалыптарды құрастыру

Механикалық құрал-саймандар ферма аралығын орналастыру үшін қолданылады, ал нүктелік дәнекерлеулер төменгі хорда арматурасын төменгі болат парақпен аралықпен байланыстырады; Бейорганикалық материалдың отқа төзімді құрылымына зақым келтірмеу үшін бейорганикалық төменгі қалып панельдері қыстырғыштар арқылы бекітіледі.

6.6 Ұштарды дәл өңдеу

Шеткі қақпақтарды және мойынтіректерді бекіту арматурасын орнату; бүйірлік жиектерді нығайту; ұштардағы кернеулі крекинг қаупін жою үшін саңылаулардың айналасында қосымша сақиналы арматураны орнату.

6.7 Көп сатылы зауыттық сапаны тексеру

1. Көрнекі тексеру: мырышталған жабынның қабығы, бұралған арматурасы немесе төменгі парақта тесілген жерлері жоқ; бетінің тегістігінің ауытқуы ≤5 мм 2 м арақашықтықта.

2. Өлшемді тексеру: ферма биіктігін (төзімділік ±2мм) және панель ұзындығын (төзімділік ±3мм) 100% тексеру.

3. Механикалық нүктелерді тексеру: ауысымдағы дәнекерлеу тігісін тазарту сынақтары; бір партиядағы еден панельдеріндегі жүктеменің ауытқуын сынау.

4. Ақауларды жөндеу: төменгі парақтың сызылған жерлеріне мырышқа бай жөндеу бояуын жағу; құрғақ пленка қалыңдығы ≥100μm.

6.8 Сақтау, орау және жөнелту

Бекітілген болат еденге арналған жабындық панельдер ағаш төсеніштерге қабат-қабат болып жиналады; көтеру кезінде соққының зақымдануын болдырмау үшін жиектерден қорғағыштар орнатылады; десте жаңбыр өткізбейтін сыртқы пленкамен оралған; жөнелтулерге сәйкестік сертификаты, материал сапасы туралы есеп және зауыттық тексеру жазбалары кіреді.

Инженерлік таңдаудың негізгі механикалық параметрлері

1 TD сериясының қолдау көрсетілмейтін таза аралығы

2 Жүктеме және ауытқу стандарты

Dead weight(without concrete): 12-18kg/㎡(TD70-TD120)

Кеңсе жүктемесі: 2,5 кН/㎡; Қойма жүктемесі: 3,0-5,0 кН/㎡

Ауыр жабдықтың едендік жүктемесі: 6,0-10,0кН/㎡(күшейтілген)

Ауысу шегі: қалыпты қызмет көрсету жағдайында ≤L/250

Көп аралықты үздіксіз ұлғайту: 15%-20%

Жылдам таңдау нұсқаулығы

- LOFT мезониндері және көпқабатты кеңселер: TD70/TD90; плитаның жалпы қалыңдығы 110–120 мм; аралығы ≤3,6м; тұрақты болат түбі қалыпқа артықшылық беріледі.

- жерасты гараждары мен сауда орталықтары: TD120/TD150; плитаның жалпы қалыңдығы 140–160 мм; аралығы 3,6–5,0 м.

- Ауыр өндірістік қондырғылар мен жабдықтардың едендері: TD180/TD200; жергілікті қысымды көтеру қабілетін арттыру үшін теңшелген фермалар аралығы (жақынырақ интервалдар).

- Тұрғын үй интерьерлері және жоғары өртке қарсы аймақтар: бейорганикалық талшықты тұрақты түбі қалыптары; ішкі сылақ үшін А класының өртке қарсы талаптарына сәйкес келеді.

Жиі қойылатын сұрақтар

1-сұрақ: Бетон құю кезінде астыңғы қаңылтыр деформациялануы немесе дөңес болуы мүмкін бе?

A: Сәйкес дәнекерлеу нүктелерінің аралығымен дөңес болмайды. Зауыттық дәнекерлеу аралықтары 50–75 мм қатаң бақыланады, ал төменгі парақтың микро қабырғасының құрылымы бүйірлік қысымға қарсы тұрады. Серпімді иілу аралығы уақытша тіректерсіз тірексіз құрылыстың шегінен асып кеткен жағдайда ғана болады; техникалық сипаттамаларға сәйкес тік тіректерді орнату арқылы мұны оңай болдырмауға болады.

2-сұрақ: Плитаның астыңғы жағындағы мырышталған жабын алынбалы төменгі қалыптарды алып тастағаннан кейін қосымша коррозияға қарсы өңдеуді қажет ете ме?

Ж: Жоқ. Қалыптарды алып тастағаннан кейін, плитаның астыңғы жағы ашық болатсыз шикі бетон беті болып табылады, сондықтан тот басу қаупі жоқ. Тұрақты болаттан жасалған қалыптардан айырмашылығы, одан кейінгі коррозияға қарсы техникалық қызмет көрсету қажет емес.

3-сұрақ: Консольдың максималды ұзындығы қандай және қосымша арматура қажет пе?

A: Стандартты ферма палубалары максималды бір жақты консольді 3 м құрайды. 1,5 м және 3 м арасындағы консольдер үшін жай ғана үстіңгі тарату арматурасының тығыздығын арттырып, жиекті жабу арқалығын қосыңыз; ферма биіктігін арттыру қажет емес. Ұзындығы 3 м-ден асатын консольдер үшін бейімделген биік фермалар мен көлбеу анкерлік арматура қажет.

4-сұрақ: Тұз спрейі бар жағалаудағы орталар үшін түбінің қай түрі берік?

A: Z275 мырышталған тұрақты болаттан жасалған қалыптарды (ол аршуды қажет етпейтін) пайдалануға басымдық беріңіз, өйткені жабын 2000 сағаттан астам тұзды шашыратпайды. Алынбалы қалыптарды алып тастағаннан кейін болат арқалықтарды бекіту орындарында коррозияны болдырмау үшін жоғары тұзды спрейге ұшыраған жағалаудағы жобаларға тыйым салынады; бейорганикалық тұрақты қалыпқа тұз спрейі әсер етпейді және жалпы қолдануға жарамды.

5-сұрақ: Қайсысын мақұлдау оңай: тірек тіректері бар болаттан жасалған еден төсеніштерінің сызбалары немесе жабық профильді болат еден төсеніштерінің?

A: Трус қолдайтын болат еден төсеніш панельдері жоғарырақ растау табыстылығымен ерекшеленеді; олар 22G522 ұлттық стандарт атласына тікелей енгізілген, сондықтан жобалау институттары қосымша мамандандырылған құрылымдық тексеруді жүргізуді қажет етпейді. Керісінше, жабық профильді профильді болат палуба болат-бетон сырғанау қарсылығын бөлек тексеруді талап етеді, ал тұрақты емес пішінді еден жоспарларын бекіту процесі ұзағырақ уақыт алады.
