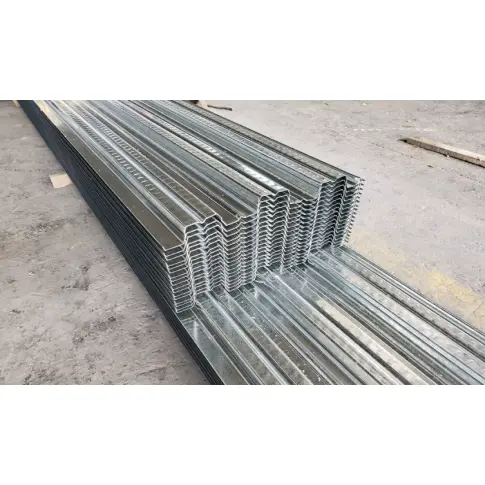

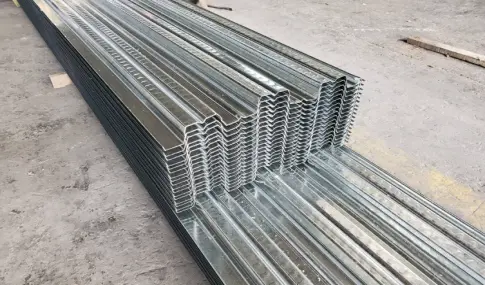

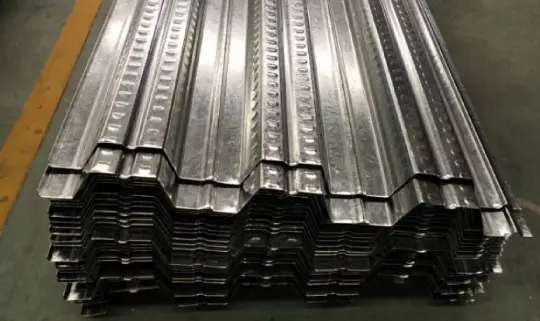

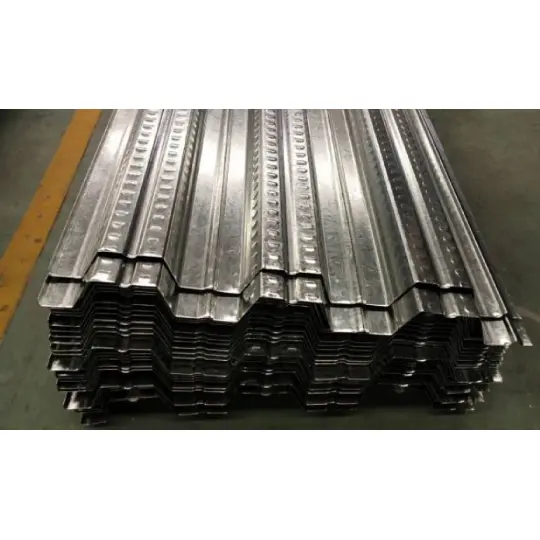

Еденге арналған болат палуба панельдерін ашыңыз

HAISHENG 12 толық автоматтандырылған суық орамды қалыптау желілерін пайдалана отырып, еденге арналған ашық болат палуба панельдерін шығарады. Ыстық мырышталған болат жолақтан жасалған панельдер еден плиталары үшін тұрақты қалып пен созуды күшейтудің қосарлы функциясын орындайды. Біз құрылыс керек-жарақтарының алты санатының кешенді жеткізілімін қамтамасыз етеміз, бұл төрт жалпы қиындықты тиімді шешеді: бөлшектелген сатып алу, спецификацияның сәйкес келмеуі, жердегі бетонның ағуы және ақаулы шпилька дәнекерлеуі. Біз сіздің сұрауларыңыз бен тапсырыстарыңызды қабылдаймыз.

Өнімнің сәйкестігі және бақылау мүмкіндігі

1. Панель өндірісінің ұлттық стандарттары:

GB/T12755 (Профильді болат парақтарын өндіру рұқсаты); GB/T13912 (металл мырыш жабындарын сынау)

2. Құрылыс орнында қабылдаудың ұлттық стандарттары:

GB50018 (Болат конструкцияларды жобалау коды); GB50205 (Болат конструкциялардың құрылыс сапасын қабылдау коды)

3. Мырышталған негізгі материалға арналған ұлттық стандарттар:

GB/T2518 (Үздіксіз ыстықтай құйылған мырыш және мырыш қорытпасымен қапталған болат парақ және жолақ)

Таңдау критерийлері

1 Негізгі материал дәрежесін таңдау (талаптар негізінде)

Панель қалыңдығын таңдау: Стандартты азаматтық мақсатта (0,8–1,0 мм); Жалпы ауыр (1,2 мм); Өте ауыр (1,5 мм). 1,5 мм-ден асатын қалыңдықтар жинақталмайды және тапсырыс беруді қажет етеді (12 жұмыс күні).

2 Мырышталған жабын конфигурациясы (коррозиядан қорғау үшін аймақтарға бөлінген)

1. Ішкі құрғақ аймақтар: екі жақты мырыштау (80–120 г/м²); Дизайндың қызмет ету мерзімі 20 жыл.

2. Жағалау/тұз шашатын аймақтар: Міндетті екі жақты ыстық мырыштау (275 г/м²); панель бетінде 3 жыл бойы ақ тоттың пайда болуына жол бермейді.

3. Қышқыл/сілтілі химиялық аймақтар: ауыр мырыштау (450–600 г/м²); отқа төзімді және коррозияға қарсы жабындармен қайталама қорғауды қажет етеді.

3 Бетон төсемінің қалыңдығына қойылатын талаптар

Біркелкі 100 мм құюға қатаң тыйым салынады; қалыңдығы панель профилі бойынша анықталуы керек: YX51 сериясының үстіңгі қабаты ≥101 мм; YX76/75 сериясы ≥126 мм. Қалыңдығының жеткіліксіздігі тікелей плитаның крекингіне және шамадан тыс ауытқуға әкеледі.

Төрт негізгі панель профиліне арналған 4 қолданба сценарийі

Бір терезе интеграцияланған жеткізу

Тек еденге арналған ашық болат палуба панельдерін ұсынатын жеткізушілерден айырмашылығы, HAISHENG бір зауыттан толық пакетті - панельдерді және барлық керек-жарақтарды ұсынады. Бұл нөлдік қате өлшемді сәйкестікті қамтамасыз етеді және нарықтан алынған керек-жарақтар мен панель профильдері арасындағы сәйкессіздіктен туындаған бетонның ағуы сияқты мәселелерді жояды.

1 Палубаның негізгі сипаттамалары

- Стандартты қор ұзындығы: 6/9/12 м; 15 м-ден асатын арнайы ұзындықтар сегменттелген тасымалдауды қажет етеді.

- Міндетті айналым талаптары: палуба ұштары болат арқалықтың үстіңгі фланеціне ≥50мм созылуы керек; айналым ұзындығын рұқсатсыз қысқартуға тыйым салынады және міндетті түрде тексерілуге ​​жатады.

- Профильді жіктеу: азаматтық мақсаттағы орташа қабырғалы (51 мм); ауыр өнеркәсіптік пайдалану үшін жоғары қабырға (75/76мм); түрлерін араластырмаңыз.

2 Шпильді бекіту жүйесі

- Шпилька материалы: ML15 мамандандырылған құрылымдық болат (қарапайым көміртекті болаттан жасалған шпилькаларда жиі кездесетін шаршау сынуын болдырмайды).

- Техникалық сипаттамаларға сәйкестік: φ16×80 шпилькалары бар YX51 жұптары; φ19×90 шпилькалары бар YX76 жұптары; модельдер арасындағы араластыруға қатаң тыйым салынады.

- Құрылыс керек-жарақтары: Толық жалға берілетін пакеттерге керамикалық феррулдер мен инверторлы шпилька дәнекерлеу машиналары кіреді; шпилькалардың міндетті аралығы ≤600мм.

3 Жиектерді тығыздау және ерітіндінің ағып кетуін болдырмау

- Аяқтаулар: 51/76 профильдері үшін арнайы үлгілер; палубаға сәйкес келетін мырышталған болаттан жасалған; Металл қаңылтырын пайдаланып өндіріс орнында дайындауға тыйым салынады (тот басу/ажырау қаупіне байланысты).

- L-тәрізді жиегі жыпылықтау: консольдық тақталарды, лифт саңылауларын және желдету шахталарын тығыздау үшін.

- саңылауларды тығыздау: бутил тығыздағыш; панельдер арасындағы 0-5 мм бос орындарға жарамды; бетонның сілтілігіне төзімді.

4 Палубаны бекіту және күшейту керек-жарақтары

- Бастапқы бекіту: ұштарында толық ену нүктелі дәнекерлеу; шпилькаларды палуба арқылы нүктелік дәнекерлеу; 500 мм аралықта үзіліссіз нүктелік дәнекерлеумен біріктірілген бүйірлік тігістер.

- Жергілікті арматура: φ4,8 мырышталған өздігінен бұрғылау бұрандалары; саңылауларды, бұрыштарды немесе ауытқу нүктелерін нығайту үшін ғана қолданылады; бастапқы құрылымдық бекіту үшін емес.

5 Құйылатын бетон үшін стандартталған арматура схемасы

- Үстіңгі қабаттағы жарықшаққа қарсы негізгі арматура: Φ10–Φ12 @ 200–250мм; бетінің шөгуінің жарықтарын болдырмау үшін аралық бойымен үздіксіз орналасу.

- Көлденең таратуды күшейту: Φ8 @ 250мм; шоғырланған жүктерді тарату үшін негізгі арматураға перпендикуляр орналасқан. Арнайы арматура: саңылауларға қосылатын радиалды арматура; φ6 болат тор, болашақта плиталардың шөгуін азайту үшін ауыр жүктемелі едендерге төселген.

6. Ашық қабырғаларды төсеу үшін арнайы уақытша тіректердің техникалық сипаттамалары

- Бекіту триггерінің табалдырығы: тіреу > 2,5 м таза аралықтар үшін міндетті болып табылады; ерекшеліктерге жол берілмейді.

- Бекіту түрлері: Порталды-қаңқалы болат тірек (жылдам орнату үшін); толық болат құбырлы тірек (өте үлкен аралықтар үшін).

- Жою критерийлері: далада өңделген бетон сынақ үлгілері жобалық беріктіктің 75%-ына жеткеннен кейін және өлшенген ауытқу ≤L/250 болғаннан кейін ғана алып тастауға рұқсат етіледі.

Санаттар арасындағы салыстырмалы талдау

I. Негізгі сараланған артықшылықтар

1. Шикізат сатып алу шығындарының төмендеуі: Плиталардың қалыңдығы мен қабырғаларының биіктігі бірдей болса, еденге арналған ашық болат төсеніш панельдері 12%-18%-ға аз материалды (бүктемеген ені) қажет етеді және тоннасына көбірек қамтуды ұсынады, бұл үлкен аумақты еденге арналған негізгі материал бюджетін 7%-11%-ға азайтады.

2. Нөлдік құнсыз сайттағы саңылаулар: Ашық қабырға арналары арнайы тесік кесетін құралдардың қажеттілігін жояды; коммуналдық және жабдықтың саңылауларын газбен кесу арқылы кесуге болады. Олар біркелкі емес немесе қисық еден жоспарларына жақсы бейімделеді, пайдалану коэффициенті 92% дейін жетеді.

3. Шпильді дәнекерлеудің жоғары өту жылдамдығы: Кедергісіз қабырғалар дәнекерлеу пистолетінің тік орналасуына мүмкіндік береді, бұл 99% өту жылдамдығына қол жеткізуге мүмкіндік береді (жабық қабырға төсенішіндегі суық айналым/толық емес біріктіру үшін >15% қайта өңдеу жылдамдығымен салыстырғанда).

4. Күшті бетон құлыптау тұрақтылығы: трапеция тәрізді ашық қабырғалар бетонның беріктігін 23%-ға арттырып, сейсмикалық оқиғалар кезінде болат-бетон қабатының деламинациясын болдырмай, шұңқырлы-шұңқырлы әсер жасайды.

5. Негізгі құрылымға жүктемені азайту: бірдей қамту аймағы үшін 8% жеңіл өлі салмақ болат арқалық пен бағанның көлденең қималарын азайтуға мүмкіндік береді, жалпы құрылымдық болат шығынын 3%-5%-ға азайтады.

6. Орнатқаннан кейін ыңғайлы техникалық қызмет көрсету: Ашық астыңғы қабырғалар панельдің мырышталған жабынына зақым келтірместен ілгіш шыбықтар мен төбенің аспа нүктелерін тікелей орнатуға мүмкіндік береді.

7. Жеткізудің қысқа мерзімдері: орамды құрайтын қарапайым құрылым 8–15 м/мин өндіріс жылдамдығына мүмкіндік береді; мол қор 3 күн ішінде толық жүк тиеуді қамтамасыз етеді.

II. Үш объективті кемшілік және әсерді азайту стратегиясы

1. Шектеулі қолдау көрсетілмейтін арақашықтық: ең үлкен қолдау көрсетілмейтін арақашықтық - тек 2,4 м. Жеңілдету: уақытша тіректерді алдын ала жоспарлаңыз; HAISHENG тегін қолдау орналасу сызбаларын ұсынады.

2. Әлсіз отқа төзімділік: Жалаңаш панельдің рейтингі 0,25 сағ; композиттік плитаның рейтингі 1,0–1,5 сағ. Жеңілдету: II сыныпты өрт қауіпсіздігі талаптарын қанағаттандыру үшін панель бетіне қалыңдығы 10 мм ультра жұқа отқа төзімді жабынды жағыңыз.

3. Төменгі жағының нашар эстетикасы: қырлы профиль жасыру үшін аспалы төбені қажет етеді. Жеңілдету: Төбені орнату кестесін қысқарту үшін қабырға профиліне арналған арнайы төбеге арналған арналарды жеткізіңіз.

Зауыттық сапаны бақылау процесі

1. Шикізатты қабылдауды қосарлы тексеру

- Құжаттаманы тексеру: Диірмен материалдарының түпнұсқа сертификаттарын және үшінші тараптың мырыш жабыны сынау есептерін тексеріңіз; бақыланбайтын бос катушкалардан бас тартыңыз.

- орнында сынама алу: ақшылдық күші мен мырыш жабынының салмағын тексеру үшін еденге арналған ашық болат палуба панельдерінің әрбір 5 катушкасының 1-ін кездейсоқ сынап алыңыз; жиектері толқынды немесе камбар (қисық) бар катушкаларды қабылдамаңыз.

- Алдын ала кесу: пішімдеу кезінде профильді туралаудың алдын алу үшін арнайы панель профиліне сәйкес шикізат енін кесіңіз.

2. Өндірістік желіні қалыптастыру кезінде дәлдікті бақылау

- Нивелирлеу процесі: орамның ішкі кернеуін жою үшін 13–19 роликті көп бағытты нивелирлеу; бетінің тегістігі ≤2мм/м деңгейінде сақталады.

- орамды қалыптау: қоршаған орта температурасында суық қалыптауға арналған прогрессивті роликтердің 18–26 жиынтығы; нөлдік жоғары температурада өңдеу мырыш жабынын қорғайды, жабынның қабаттасуына жол бермейді.

- ұлттық рұқсаттарды қатаң сақтау: қабырға биіктігі ±1,0мм, қабырға қадамы ±1,5мм, панель ені ±2мм; рұқсат етілген шектеулерден асатын заттар жойылады немесе қайта өңделеді.

3. Кесу және өңдеуден кейінгі бөлшектер

- PLC басқарылатын ұшатын кесу: 10 м дейінгі панельдер үшін ұзындық қателігі ≤2мм; кесінділерде оралған жиектер немесе қылшықтар жоқ.

- Қолмен тегістеу: мерзімінен бұрын тот басуды болдырмас үшін кесілген жиектердегі кез келген төңкерілген мырыш жабындарын тегістеңіз; мырыш жабынының тұрақты сипаттамаларын қамтамасыз ету үшін бір топтамадан сәйкес келетін шеткі қақпақтарды және жиектерді бір уақытта кесіңіз.

4. 6 Міндетті зауыттық тексерулер

Геометриялық өлшемдерді толық тексеру; панель бетінің сыртқы түрін визуалды тексеру; екі жақты мырыш жабынының салмағына сынама алу; 180° қабырғаны иілу арқылы жабынның адгезиясын сынау; панельдің деформациясын жеке тексеру; үлгі және сериялық нөмір белгілерін тексеру.

5 Сақтау, орау және қорғау

Спецификация бойынша қабатты қабаттастыру; транзитке зақым келтірмеу үшін ұштарында мырышталған бұрыштық қорғаушылар; Бір байламға 3 болат таспамен байланған 6 метрлік панельдер; ылғалдың әсерінен және сыртқы сақтаумен байланысты «ақ тоттың» алдын алу үшін температура бақыланатын, құрғақ жабық қоймада сақталады.

Өлшенетін механикалық және төзімділік параметрлері

1 Негізгі профильдерге арналған өзіндік салмақ және секциялық қаттылық параметрлері

2 Ең көп қолдау көрсетілмейтін аралық

Сынақ шарттары: 120 мм құйылған бетон; құрылыс жүктемесі 2,0 кН/м²; ауытқу ≤ L/180

- YX51: 0,8 мм = 2,1–2,3 м; 1,0мм = 2,4–2,7 м; 1,2мм = 2,8–3,0м

- YX76: 1,0мм = 2,8–3,2 м; 1,2 мм = 3,3–3,6 м (ашық профильді палуба үшін жоғарғы аралықтың шегі)

3 Жүктілік, отқа төзімділік және төзімділік

- Қызмет көрсету сатысының жүк көтергіштігі: Стандартты еден жабыны 3,5–5,0 кН/м²; 8 кН/м²-ге дейін ауыр жүк көтергіштігі қалың болат + бетонмен

- Ауысу стандарттары: Құрылыс ≤ L/180; Қызмет ≤ L/250

- Төзімділік: 25–30 жыл (қалыпты ішкі ортада Z275 мырыштау)

- Отқа төзімділік көрсеткіші: Құрама болат-бетон 1,0–1,5 сағ; жалаңаш палуба 0,25 сағ

Сатып алу үшін жылдам таңдау нұсқаулығы

1. Стандартты кеңсе ғимараттары/ішкі мезониндер: YX51-305-915 профилі + 0,8/1,0 мм негізгі болат + φ16 кескіш шпилькалар + YX51 типті ұшты жабулар + үстіңгі арматуралық тор; толық аралықты тіреу қажет емес.

2. Ауыр жүк қоймалары/ауыр өнеркәсіп шеберханалары: YX76-344-688 профилі + 1,2/1,5 мм негізгі парағы + φ19 кесу шпилькалары + 76 типті шеткі жабындар + екі қабатты, екі жақты арматура + толық аралықты уақытша тірек.

Жиі қойылатын сұрақтар

1. С: Еденге арналған еденге арналған ашық болат палуба панельдері еден плитасының төменгі созылу арматурасын алмастыра ала ма?

A: Арматура ұлттық стандарттарға сай болған жағдайда олар төменгі созылу арматурасын ауыстыра алады; дегенмен, үстіңгі жарықшақтарға қарсы арматураны өткізіп жіберуге болмайды және оны жобалық сызбаларда бөлек көрсету керек.

2. С: Материалды кесу мырышталған коррозияға қарсы жабынды зақымдай ма?

A: Онлайн ұшатын кесу жоғары температурада күйік белгілерін тудырмайды; тек қана кесілген беті шикі болатты көрсетеді, ал жөнелтіліммен бірге жеткізілетін мырышқа бай бояу орнында жанасуға мүмкіндік береді.

3. С: Аймақаралық жеткізу үшін жеткізу мерзімі қандай?

A: Стандартты қор заттары 3 күн ішінде толық жүк көлігі ретінде жеткізіледі; реттелетін профильдер 7–12 күнді алады. Тікелей жөнелту елдің негізгі қалаларына болат конструкцияларының негізгі жобалары үшін қол жетімді.
