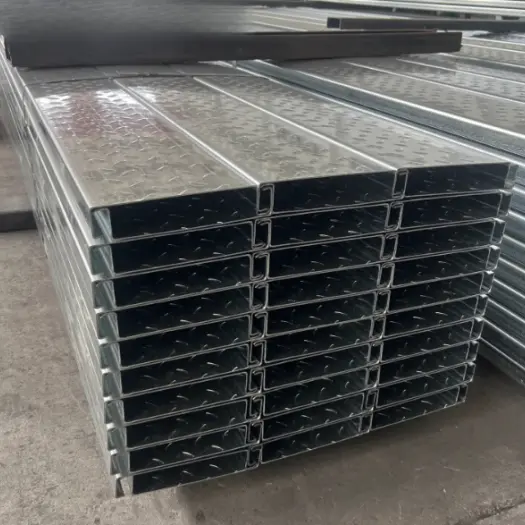

Құрастырмалы құйылмаған болат еденге арналған палуба панельдері

Құрастырмалы құйылмаған болат едендік палуба панельдері көп роликті суық орамды қалыптау арқылы жоғары берік ыстық мырышталған немесе Al-Zn жабыны бар болат парақтардан жасалған. Олар үздіксіз қырлы немесе қорап тәрізді көлденең қималарға ие және құрылыс және қызмет көрсету кезеңдерінде жүктерді ұстап тұру үшін өздерінің құрылымдық қаттылығы мен материал беріктігіне сүйенеді, бұл бетон төсеу қабатының қажеттілігін болдырмайды. Олар құюды, қалыптарды, арматураны байлауды немесе емдеуді қажет етпейді және орнату кезінде дереу пайдалануға дайын.

Өнімге шолу

I. Негізгі анықтама

Құрастырмалы құйылмаған болат едендік палуба панельдері: Бұл зауытта біртұтас түрде дайындалған және толығымен құрғақ әдісті пайдалана отырып, сол жерде құрастырылған композиттік жүк көтергіш еден панельдері. Олар жердегі қалыптарды, арматураны байлауды, бетон құюды және емдеуді қажет етпейді. Жүйе беріктігі жоғары профильді болат парақтарға және кіріктірілген арматуралық элементтерге сүйене отырып, өзін-өзі ұстайтын еден құрылымы ретінде жұмыс істейді. Олар бастапқы және қайталама болат арқалықтардың үстіңгі фланецтеріне тікелей төселеді және бекітіледі; орнатқаннан кейін еден төсеніштерін төсеп, еденді ылғал құрылыс жұмыстарынсыз дереу пайдалануға болады.

Айырмашылық: кәдімгі ашық профильді немесе жабық профильді еден төсеніштері құйылған бетонды қажет етеді; керісінше, болат еденнің бұл түрі бетонды қажет етпейді. Ол лифттік мезониндерге, зауыттық мезониндерге, қойма платформаларына, ғимараттарды жөндеуге және жеңіл болат конструкциялы едендерге кеңінен қолданылады.

Негізгі стандартты үлгілер: YX40-200, YX50-250, YX70-300 (профиль биіктігі 40/50/70 мм; тиімді ені 200/250/300 мм). Негізгі материал: Q355GD+Z ыстық мырышталған болат; парақ қалыңдығы: 1,8-4,0 мм.

II. Өнімнің классификациясы

1. Толық болаттан жасалған қуыс өзекшеден тұратын еден төсеніштері: қуыс қуысы және ішкі тік қатайтатын қабырғалары бар бір профильді болат қаңылтырдан жасалған; жүк көтеруді толығымен металл құрылымы қамтамасыз етеді.

2. Болат-сэндвич композиттік еден төсеніштері: арасында жеңіл өзегі (көбіктелген цемент немесе тас жүні) бар үстіңгі және астыңғы мырышталған болат қаңылтырлары бар зауыттық байланыстырылған жинақ; жақсартылған дыбыс оқшаулауын және отқа төзімділігін, сондай-ақ өлі салмақты азайтуды ұсынады.

III. Толық керек-жарақ жүйесі

Модуль 1: Бастапқы жүк көтергіш палуба

1. Жүк көтергіш панель: S355GD ыстық мырышталған болаттан жасалған шиыршықтан жасалған; беттік опциялар сырғанауға қарсы иірілген текстураны қамтиды; жиектерінде панельдер арасында оңай құрастыру және қосылу үшін біріктірілген біріктірілген біріктірулер бар.

· Қабырға биіктігі: 40/50/70 мм (үлкенірек қабырға биіктігі қолдау көрсетілмейтін ұзағырақ қашықтыққа мүмкіндік береді).

· Панель қалыңдығы: Стандартты 1,8/2,0/2,5/3,0 мм; Ауыр платформалар үшін 3,5/4,0 мм.

· Гальванизация: ішкі аумақтар үшін Z120г/м²; Жағалау аймақтары үшін Z275г/м² (коррозиядан қорғау стандарттары).

2. Ішкі қатайтатын қабырғалар (шұңқырлы үлгілердегі стандарт): бір материалдан мырышталған болаттан жасалған; инерция моментін жоғарылату, еденнің ауытқуын азайту және бетонның қысу функциясын ауыстыру үшін панель қуысының ішіндегі зауыттық дәнекерленген (үзік-үзік нүктелік дәнекерлеулер).

Модуль 2: Мамандандырылған жиектер және әрлеу керек-жарақтары

1. Жиектерді жабу панельдері (L-тәрізді жиектері): Еденнің периметрін қабырғаларға немесе болат арқалықтарға тығыздау үшін және қоқыстардың құлап кетуіне жол бермей, қуыстардың ашық ұштарын жабу үшін қолданылады.

2. Бұрыштың ішкі және сыртқы бөліктері: Еденнің бұрыштары мен ойықтар айналасындағы жиектерді әрлеуге арналған.

3. Саңылауларға арналған арматуралық сақиналар: Кесілген жерлердегі кернеудің жарылуын болдырмайтын инженерлік желілерге (құбыр/өткізгіш тесіктері) арналған арматуралық тақталар.

Модуль 3: Орнату және бекіту керек-жарақтары

1. Негізгі сәулені қосу керек-жарақтары

· Өздігінен бұрғыланатын/өздігінен бұрап тұратын бұрандалар: Φ5,5×25/32мм мырышталған бұрандалар еден панелін H-арқалық/I-арқалық негізгі арқалықтарға бекітуге арналған;

· Шпилька/дәнекер дәнекерлеу қосқыштары: Ауыр жүктеме жағдайында панельді болат арқалыққа қатты бекіту үшін доғалық нүктелік дәнекерлеу бағаналы шпилькалармен біріктірілген;

2. Панельді біріктіру керек-жарақтары

· Тізе буындарының тығыздағыштары: шаң өткізбейтін және шуды азайту үшін панельдік тіл мен ойық түйіспелеріне қолданылатын ауа райына төзімді бутил тығыздағыш;

· Біріктірілген арматура жолақтары: өте ұзын еден панельдеріндегі түйіспелерді нығайту үшін қолданылатын ұзын мырышталған жолақтар;

3. Мамандандырылған аспа қыстырғыштар (бұрғысыз): еден төсенішінің астыңғы жағындағы қырлы ойықтарға бекітіңіз; төбелерді, ауа өткізгіштерді және инженерлік желілерді ілу үшін қолданылады.

Модуль 4: Еден бетінің опциялары

Қолдану сценарийі негізінде таңдалады: талшықты цемент тақтасы, OSB (бағдарланған сым тақтасы), сырғанауға қарсы өрнекті болат пластина, композициялық ағаш еден немесе тозуға төзімді еден жабыны.

IV. Қолдауыш болат конструкция компоненттері

1. Негізгі арқалықтар: H-сәулелер/I-арқалықтар; Қосалқы арқалықтар: С-секциялар, Н-сәулелер;

2. Тоттануға қарсы өңдеу: Тотты кетіру, содан кейін бүкіл жүйеде коррозиядан тұрақты қорғауды қамтамасыз ету үшін эпоксидті мырышқа бай праймер.

Құрастырмалы құйылмаған болаттан жасалған палуба панельдерінің негізгі артықшылықтары қандай?

1. Құрғақ құрылыс:

Жұмыс орнында ылғалды жұмыс істеуге болмайды; 1000 м² небәрі 1-3 күнде аяқталуы мүмкін; шаңсыз және тыныш.

2. Жеңіл:

Шамамен 15–25 кг/м² (құйылған плиталардың салмағының бестен бір бөлігі), арқалықтар мен бағандарға түсетін жүктемені айтарлықтай азайтады.

3. Жүк көтергіштігі:

Біркелкі бөлінген жүктеме 2,0–10,0 кН/м², кеңселерге, қоймаларға және жабдықтар платформаларына қойылатын талаптарға сай.

4. Төзімді және коррозияға төзімді:

Ыстық мырышталған немесе Al-Zn жабыны; қызмет ету мерзімі 50 жылдан астам; ішкі және сыртқы пайдалану үшін жарамды.

5. Алынатын және қайта өңделетін:

Болтты қосылыстар бөлшектеуге және орын ауыстыруға мүмкіндік береді; 100% қайта өңдеуге болады. 6. Өрт және дыбыс оқшаулау: панельдер жанбайтын және дыбыс оқшаулайтын қуыстарға ие; отқа төзімділік деңгейін одан әрі арттыру үшін отқа төзімді жабындарды қолдануға болады.

Ерекшеліктерді саралау

I. Құрылыс жүйесі Көрнекіліктер: нөлдік ылғалды жұмыссыз толық құрғақ құрылыс; құйылған бетонға тәуелділікті толығымен жояды.

1. Төгілмейді, қатылмайды және дереу пайдалануға дайын.

Жабық профильді немесе ферма стиліндегі композициялық палубалар толық беріктікке жету үшін орнында арматураны байлауды, бетон құюды және 28 күндік емдеу кезеңін қажет етеді. Керісінше, бұл зауытта дайындалған қуыс кернді арматураланған панельдер тек орнында төсеуді, жиекті құлыптауды және өздігінен бұрғылау бұрандасын бекітуді қажет етеді. Орнату аяқталған күні жұмысшылар палубада жүріп, еден төсеніштерін орната алады. Бір қабаттың құрылыс мерзімі 40%-60%-ға қысқарады және бетон құю мүмкін болмаған кезде жұмыс жаңбырлы маусымда немесе суық қысқы температурада қалыпты түрде жүруі мүмкін. 1000 м² еденді аяқтау әдетте 3 күнді алады, ал дәстүрлі құю әдістері кем дегенде 7-15 күнді қажет етеді.

2. Ешқандай қалып немесе уақытша құрылыс тіректері қажет емес.

Бірдей панель қалыңдығы үшін қолдау көрсетілмейтін аралық мүмкіндігі жұқа габаритті жабық профильді палубалардан асып түседі. Бұл алдын ала дайындалған, құйылмаған болат едендік панельдер толық аумақты орман төсеу және уақытша тіреу материалдары мен жұмыс күшінің қажеттілігін жояды. Олар жер үсті тіректерін тұрғызбай, қолданыстағы ғимараттарда мезониндерді немесе қосымша едендерді орнатуға мүмкіндік береді, бұл ғимараттарды жөндеу үшін маңызды артықшылықтар береді.

3. Құрылыс орнындағы нөлдік қалдықтар, ағынды сулар немесе шаң.

Толығымен құрғақ құрастыру бетон қалдықтарын, суспензия қалдықтарын және агрегат қалдықтарын жояды. Бұл жүйе аяқталған зауыт ғимараттарына еден қосуға немесе жоғары сапалы әрлеумен лифттерді жөндеуге өте ыңғайлы, өйткені ол бар еденге зақым келтірмейді немесе ластамайды.

II. Құрылымдық өлі жүктеме және арқалық/бағанды ​​оңтайландырудың маңызды сәттері

1. Еденнің өлі жүктемесінің күрт төмендеуі.

Құйылған жабық профильді композиттік плиталардың салмағы әдетте ≥3,2–3,8 кН/м² (болат палуба + 110–130 мм бетон), ал бұл құрастырмалы толық болаттан жасалған қуыс өзекті панельдердің салмағы небәрі 1,4–2,2 кН/м². This reduces the floor dead load by over 40%, allowing for smaller cross-sections for primary and secondary H-beams and C-beams. Демек, бағандар мен іргетастарға болат шығыны 8%-15%-ға азаяды, бұл болат құрылымының жалпы құнының айтарлықтай төмендеуіне әкеледі. 2. Superior long-span capability reduces the need for secondary beams. The YX50/70 series non-cast-in-place (dry-assembly) slabs support simple spans of 3.2–4.0m without shoring. Бірдей жүктеме жағдайында олардың аралық сыйымдылығы 0,8–1,2 мм калибрлі жабық профильді құйылған композиттік плиталардан 15%-25%-ға асады. Ірі торлы өнеркәсіптік нысандар үшін бұл аралық қайталама арқалықтарды жоюға, болат құрылымының орналасуын оңтайландыруға және шығындарды азайтуға мүмкіндік береді.

III. Профиль дизайнының және MEP интеграциясының маңызды сәттері

1. Тамаша тегіс астыңғы жағы төбені тегістеу қабаттарының қажеттілігін жояды. Төбелерді тегістеу үшін қосымша төсеу арналарын қажет ететін ашық қабырғалары бар жабық профильді құйылған тақталардан айырмашылығы, бұл плиталар толығымен тегіс астыңғы жағын ұсынады. Ауа арналарын, кабельдік науаларды және өртке қарсы құбырларды бұрғылаусыз немесе мырышталған коррозияға қарсы жабынды зақымдамай тікелей қиюға болады, бұл төбеге арналған қосалқы материалдарды 30% үнемдейді.

2. Біріктірілген ішкі арналар сымдарды төсеу кезінде жердегі саңылаулардың қажеттілігін жояды. Қуыс, тығыздалған қуыс (40/50/70 мм қабырға биіктігінде бар) қуат және деректер желілерін жасырын бағыттауға мүмкіндік береді. Бұл тақтадағы ойықтарды кесу және негізгі арматуралық жолақтарды зақымдаумен байланысты құрылымдық тәуекелдерді болдырмайды. Толығымен тығыздалған біріктіру қосылыстары бетонның ағуын және судың ағып кетуін болдырмайды, бұл ерітіндінің жоғалуын тоқтату үшін соңғы қақпақтардың қажеттілігін болдырмайды.

3. Үстіңгі бетіндегі қосымша зауыттық илектелген сырғанауға қарсы рельеф тақтайшаның құрылыс кезінде дереу қауіпсіз жұмыс алаңы ретінде қызмет етуге мүмкіндік береді, бұл уақытша орман тақтайшаларының қажеттілігін болдырмайды және қосалқы материал шығындарын үнемдейді.

IV. Өмірлік цикл шығындарындағы сараланған ерекшеліктер

1. Жұмыс орнындағы еңбек шығындарының айтарлықтай төмендеуі. Жүйе арматурашыларға, бетоншылар бригадаларына, дірілдеу топтарына және емдеу бригадаларына қажеттілікті жояды; тек орнатушылар қажет, бұл еңбек шығындарын 50%-дан астам қысқартады. Сондай-ақ ол дайын бетонды дайындауға, айдауға және ылғалдандыруға байланысты шығындарды жояды.

2. Толығымен қайта өңделетін болат құрамдас бөліктер болашақта өзгертулер мен бөлшектеуді жеңілдетеді. Нысанның функциясы өзгерсе немесе мезонин жойылса, болатты 100% бөлшектеуге және қайта өңдеуге болады, бұл жоғары қалдық құндылықты ұсынады. Керісінше, жабық профильді құйылған плиталар бетонмен біріктірілген, яғни бұзу нәтижесінде қайта өңдеу құны жоқ қоқыс қалдықтары пайда болады. 3. Капитал айналымының қысқартылған циклі: еденді аяқтаудан ҚОҚМ (механикалық, электрлік және сантехникалық) және орнату кезеңдерге жылдам өту жобаның жалпы аяқталуын жылдамдатады, әзірлеушінің капиталды қалпына келтіру циклін қысқартады және жасырын қаржылық шығындарды азайтады.

V. Көрнекіліктер: коррозияға төзімділік, отқа төзімділік және қоршаған ортаға бейімделу

1. Кешенді ыстық мырышпен қаптау (S355GD+Z120/Z275): Бетон қаптамасы қажет емес; болаттың барлық қимасы мырыш қабатымен қорғалған. Жағалаудағы ылғалдылығы жоғары аймақтар немесе химиялық өңдеу қондырғылары үшін AZ150 (Alu-Цинк) жабыны бар парақтар таңдалады, олар бетонмен қапталған кезде шеткі коррозияға бейім құйылған еден төсеніштерінен әлдеқайда асатын қызмет мерзімін ұсынады.

2. Иілгіш, бақыланатын отқа төзімділік: «жабық профильді» палуба отқа төзімділік үшін бетон қоршауға негізделгенімен, бұл құйылмаған панельдер қажет болған жағдайда қуыс қуыстарға тас жүнін немесе отқа төзімді оқшаулауды толтыруға мүмкіндік береді. Бұл 1,0–1,5 сағаттық отқа төзімділік рейтингіне оңай қол жеткізеді, қалыңырақ бетон плиталары арқылы құрылымның салмағын арттыруды қажет етпей, жеңіл дизайн арқылы сәйкестікті қамтамасыз етеді.

VI. Сценарий бойынша дифференциация

1. Жүктеме шектеулері бар қолданыстағы ғимараттарды қайта жабдықтау: бастапқы іргетастар, арқалықтар және бағандар құйылған бетон плиталары үшін жүк көтергіштігі жоқ ескі зауыттарға немесе коммерциялық кеңістіктерге мезонин деңгейлерін қосу үшін тамаша таңдау. Бұл панельдердің жеңіл, құйылмаған табиғаты жүктеме шектеулеріне өте жақсы сәйкес келеді - бұл шешім орнында құйылған баламалармен сәйкес келмейді.

2. Уақытша платформалар мен алынбалы құрылымдар: кезең-кезеңімен пайдалануға және ақырында алып тастауға арналған сақтау платформалары немесе уақытша жұмыс едендері үшін қолайлы. Бұл панельдер қайта-қайта бөлшектеуге және қайта пайдалануға мүмкіндік береді, ал құйылған еден төсеніштерін басқа мақсатта пайдалануға болмайды.

Түйіндеме

Жабық профильді құйылған палуба ауыр салмақты, тұрақты өнеркәсіптік еден төсеніштерін қолдануда жақсы жұмыс істейді. Керісінше, алдын ала дайындалған құйылмаған болат едендік палуба панельдері жеңіл құрылысқа, жылдам орнатуға және ғимараттарды қайта жөндеуге, уақытша мезониндерге, жоғары деңгейлі лифттерді орнатуға және жүктемені шектеуге байланысты жөндеу жұмыстарына мамандандырылған; олардың толық құрғақ құрылыс әдісі олардың негізгі, алмастырылмайтын артықшылығы болып табылады.

Стандартталған өндіріс процесі

Құрастырылған болат едендік палуба панельдері (бетон құюды қажет етпейтін; толығымен құрғақ құрастырылатын болат конструкциясы) өңдеудің сегіз стандартты қадамынан өтеді: негізгі материалды алдын ала өңдеу → орамды ашу және тегістеу → бетті бедерлеу/бекіту → үздіксіз орамды қалыптау → қатайтқышты дайындау → ішкі нүктелік дәнекерлеуді құрастыру → ұзындығы бойынша кесу және қаптаманы кесу.

I. 1-процесс: шикізатты тексеру және алдын ала өңдеу

1. Шикізатты қабылдау: Ыстық мырышталған катушкалар үшін (Q355GD; қалыңдығы 1,8–4,0 мм; жабын салмағы Z120/Z275г/м²), материалдың сипаттамаларын, мырыш жабынының салмағын және жабынның адгезиясын тексеріңіз; қатайтқыштарға арналған тар болат жолақтарды (бірдей материал сыныбы) жіктеу және сақтау.

2. Орамнан шығару және тазалау: болат жолақты ораңыз; мырыш шөгінділерінің, майдың және бұралған жиектердің бетін тазалау үшін щеткалар мен шаңды кетіретін роликтерді пайдаланыңыз; жабын бос немесе сызаттар бар парақтарды қабылдамаңыз.

3. Бастапқы нивелирлеу: орамның ішкі кернеуін жою үшін көп орамды нивелирлеу құрылғысын пайдаланыңыз, орамды кейінгі қалыптау кезінде бұрауды немесе профильді туралауды болдырмау үшін 2 мм/2 м шегінде беттің тегістігін қамтамасыз етіңіз.

II. 2-процесс: бетті функционалдық алдын ала өңдеу

1. Беттік тырнақша / көлденең қабырғаны басу: сырғанаудан қорғайтын үлгілерді бетке айналдыру үшін қажетінше бедер станциясынан өтіңіз; ауыр салмақты модельдер үшін жергілікті қысу беріктігін арттыру және кейінгі ауытқуды азайту үшін тығыз орналасқан, аралық көлденең ойыс-дөңес қатайтатын қабырғаларды басыңыз.

2. Біріктірілген қосылыстарға арналған жиектерді алдын ала бүктеу: қалыптау алдында бір-біріне жабысатын жиектерді (ер-әйел қосқыштар) алдын ала бүктеңіз; бұл панельдерді құрастыру кезінде қосымша тығыздау қажеттілігін болдырмайды, бұл біріктірілген тығыздау өнімділігін қамтамасыз етеді.

III. 3-процесс: Толық автоматты түрде үздіксіз орамды қалыптау (суық қалыптау)

1. Мырышпен қапталған болат жолақ профиль параметрлері бойынша кезең-кезеңмен иілуден өтіп, көп сатылы прогрессивті орамды қалыптау сызығына кіреді: тегіс негіз қимасы → тік бүйір қабырғалар → үстіңгі жүк көтергіш панель → жабық қуыс қуыс (40/50/70 мм қабырға биіктігі). Панель толығымен тегіс негізді (жабық профильді палубаның біркелкі емес төменгі бетінен айырмашылығы) бүйірлік тігістері жоқ біртұтас бірлік ретінде жасалған.

2. Нақты уақыттағы онлайн туралауды түзету: фотоэлектрлік жүйе болат жолағын беруді басқарады; қуыстың көлденең қимасының өлшемдік төзімділігі ± 0,5 мм, ал түйіспе саңылауы біркелкі.

3. Қалыптастырылған жартылай фабрикат: U-тәрізді жабық қуыс қабық; бір бірлікке тиімді жабу ені 200/250/300 мм.

IV. 4-процесс: Ішкі арматуралық қабырғаларды дайындау

1. Тар мырышталған болат жолақ (сол материал) орамнан босатылады және тегістеледі, содан кейін CNC кесу арқылы бекітілген ұзындыққа кесіледі;

2. Конструкциялық сызбалармен (стандартты интервалдар 250/300 мм) анықталатын аралықтары мен сипаттамалары бар U-тәрізді немесе тегіс арматуралық қабырғалары бар CNC иілу станоктары;

3. Қабырғалардың жиектері тазартылады, мырышталған зақымдалған жерлер мырышқа бай бояумен өңделеді, қабырғалар сұрыпталады және пайдалану үшін қабатталады.

V. 5-процесс: Ішкі арматуралық қабырғаларды нүктелік дәнекерлеу арқылы құрастыру

1. Қалыптастырылған қуыс панельдер автоматты нүктелік дәнекерлеу стансасына жеткізіледі; айлабұйым қуыстың біркелкі ашылу енін қамтамасыз ету үшін панель корпусын бекітеді;

2. Робототтық қол қуысқа дайындалған арматуралық қабырғаларды орналастырады және енгізеді; үзік-үзік кедергілік нүктелік дәнекерлеу орындалады (стандартты дәнекерлеу аралығы 300–400 мм), қабырғаларды үстіңгі және астыңғы тақталардың екеуінің де ішкі беттеріне балқытып, жүк көтергіш қуыс ферма құрылымын қалыптастыру, құйылған бетонның қысу аймағын ауыстыру;

3. Салқын дәнекерлеу, өткізіп алған дәнекерлеу немесе мырышталған қабаттың күйіп кетпеуін қамтамасыз ету үшін дәнекерленген жіктерді нүктелік тексерулер қуыстар бойынша жүргізіледі; дәнекерлеу орындары коррозияға қарсы локализацияланған жанасу жабыны алады.

VI. 6-процесс: Ұзындықтағы дәлдікпен кесу

1. Сервомен басқарылатын ұшатын ара парақ қозғалған кезде динамикалық кесуді орындайды, жобаға сәйкес ұзындықтарға кеседі (стандартты жалғыз ұзындықтар: 2–9 м);

2. Кесілген жиектерді тазарту және соңғы беттердегі мырышталған жабынның кез келген соққы зақымдануын түзету;

3. Бір материалды пайдалана отырып, арнайы әрлеу керек-жарақтарын (L-тәрізді жиектер, ішкі/сыртқы бұрыштық қақпақтар) CNC майыстыру және кесу.

VII. 7-процесс: Дайын өнімдердің зауыттық сапасын кешенді тексеру

1. Көзбен шолу

Панель беттерінде сызаттар, жалаң дақтар (мырыш жетіспейді) немесе деформация жоқ; түйіспелердің бүтіндігі және біркелкі қосылуы;

2. Өлшемді тексеру

Панельдік ені, қабырға биіктігі, ұзындығы және түйіспе өлшемдерінің толық масштабты сынамасын алу; ішкі корпоративтік стандарттарға сәйкес келетін төзімділіктер;

3. Механикалық сынау (сынама алу)

Иілу ауытқуы мен шекті жүктемені сынау үшін бір партиядан кездейсоқ сынама алу; сақталған сынақ жазбалары;

4. Керек-жарақтарды тексеру: жиектерді, арматуралық сақиналарды және орнату шығын материалдарын түгендеу.

VIII. 8-процесс: Санатталған орау, қоймалау және жөнелту

1. Бірдей бағытта жинақталған бірдей сипаттамадағы панельдер; резеңке бұрыштық қорғағыштар панельдер арасына біріктірілген қосылыстар мен мырышталған беттерді қорғау үшін орналастырылған;

2. Болат баумен жинақталған + сәйкестендіру жапсырмасы (үлгі, қалыңдығы, қабырға биіктігі, саны, шығарылған күні);

3. Жаңбырдан қорғайтын созылатын пленкамен оралған; ішкі (Z120 жабыны) және жағалаудағы (Z275 жабыны) өнімдерге арналған бөлек қойма.

Негізгі өнімділік параметрлері

Негізгі профильдер: YX40, YX50, YX70 (қабырға биіктігі 40/50/70 мм); сегіз негізгі көрсеткіш бойынша бағаланады: негізгі материал сипаттамалары, геометриялық өлшемдер, өзіндік салмақ, механикалық жүк көтеру қабілеті, ауытқу шегі, коррозияға төзімділік, өрт/дыбыс оқшаулау және орнату керек-жарақтары.

I. Шикізат базасының қасиеттері

1. Болат маркасы: Бастапқы Q355GD (S355GD); балама Q235GD. Шығымдылық күші: Q235 ≥ 235 МПа; Q355 ≥ 355 МПа.

2. Негізгі парағының қалыңдығы: 1,8 мм, 2,0 мм, 2,5 мм, 3,0 мм, 3,5 мм, 4,0 мм (ауыр жүкті қолданбалар үшін ≥ 3,0 мм пайдаланыңыз).

3. Ыстық мырыштау стандарты (екі жақты)

1). Стандартты ішкі: Z120 (120 г/м²); жабынның қалыңдығы ≥ 42 мкм; тұз бүркуіне төзімділік ≥ 1000 сағ (қызыл тот жоқ).

2). Ылғалды / Жағалау / Химиялық орталар: Z275 (275 г/м²); жабынның қалыңдығы ≥ 85 мкм; тұзды шашуға төзімділік ≥ 2000 сағ (қызыл тот жоқ); AZ150 (Alu-Цинк) коррозиясы жоғары орталар үшін қол жетімді.

4. Ішкі қатайтатын қабырғалар: бірдей мырышталған болат жолақтан жасалған; қабырға биіктігі профиль қуысының биіктігіне сәйкес келеді; нүктелік дәнекерлеу арқылы бекітіледі.

II. Геометриялық өлшемдер

III. Өлі салмақ параметрлері

· YX40 (2,0 мм негізгі парағы): 14–16 кг/м² (1,4–1,6 кН/м²)

· YX50 (2,5 мм негізгі парағы): 17–19 кг/м² (1,7–1,9 кН/м²)

· YX70 (3,0 мм негізгі парағы): 20–22 кг/м² (2,0–2,2 кН/м²)

Салмағы 3,3–3,8 кН/м² болатын құйылған жабық профильді композиттік палубамен (болат қаңылтыр + бетон) салыстырғанда бұл жүйе салмақты 40%-дан астам азайтуға мүмкіндік береді. IV. Аралық + Біркелкі бөлінген жүктеме

Қызмет көрсету мүмкіндігінің шекті күйі: L/250 ауытқуды басқару (GB50017)

1. YX40 (2,0мм, Q355) ең көп жағасыз аралығы: 2,6–3,0 м; тірі жүктеме стандарты: 2,5кН/м² (кеңсе); шекті жүктеме сыйымдылығы: ≥5,0кН/м²

2. YX50 (2,5 мм, Q355) ең көп жағасыз аралығы: 3,2–3,6 м; тірі жүктеме стандарты: 3,0кН/м² (бөлшек сауда/сақтау); шекті жүктеме сыйымдылығы: ≥6,5кН/м²

3. YX70 (3,0мм, Q355) ең жоғары жағасыз аралығы: 3,8–4,2 м; тірі жүктеме стандарты: 3,5–4,0кН/м² (жеңіл өнеркәсіп зауыты); шекті жүктеме сыйымдылығы: ≥8,0кН/м²

Үздіксіз орнату үшін (көп аралықты тірек) аралықты 15%-20%-ға ұлғайтып, 4,5-5,0 м дейін жеткізуге болады.

V. Ауыстыруды бақылау стандарттары

Қызмет көрсету мүмкіндігінің ауытқу шегі: L/250 (мұндағы L – есептелген аралық)

Құрылысқа уақытша қол жеткізу (1,0кН шоғырланған жүктеме): лездік ауытқу ≤L/200; жүктемені алып тастағаннан кейін тұрақты деформация болмайды

Зауыттық рейдтік тексерулер: бір партиядан алынған үлгілер бойынша жүктемені сынау; өлшенген ауытқу жобалық шегінен 5%-дан аспауы керек.

VI. Отқа төзімділік параметрлері

1. Жалаңаш панель (қуыс): отқа төзімділік көрсеткіші 0,25 сағ (В1 класы отқа төзімді)

2. Тас жүн/отқа төзімді мақта толтырылған қуыс: 1,0 сағ, 1,5 сағ және 2,0 сағ қол жетімді рейтингтер; өнеркәсіптік қондырғылар мен өрт сөндіру бөлімдері үшін стандарттарға сәйкес келеді

3. Көбіктелген цементті өзек түрі: отқа төзімділік көрсеткіші 2,0 сағаттан асады.

VII. Дыбыс оқшаулау және жылу оқшаулау параметрлері

1. Қуыс панель (толтырылмаған): ауадағы дыбыс оқшаулауы ≥ 32 дБ;

2. Тас жүнімен толтырылған панель: дыбыс оқшаулауы ≥ 42 дБ; жылу өткізгіштік ≤ 0,04 Вт/(м·К); шатырлар мен кеңсе ғимараттарының дыбыс оқшаулау талаптарына сәйкес келеді.

VIII. Құрастыру және орнату параметрлері

1. Бекіту: 300 мм қашықтықта орналасқан өздігінен бұрғылау бұрандалары; тіректердегі аралық 200 мм-ге дейін азаяды;

2. Түйіспелер: Тіл мен ойықпен біріктіру (нығыздағыш қажет емес); төменгі панель коммуникациялар мен кабельдік науаларды тікелей тоқтата тұруға мүмкіндік береді (бір нүктелі суспензияның жүк көтергіштігі ≥ 0,8 кН);

3. Қайта өңдеуге жарамдылық: Толығымен болат құрамдас бөліктер бөлшектеледі; болатты алу көрсеткіші 95%-дан асады.

IX. Құрастырмалы құйылмаған болат еденге арналған палуба панельдерін таңдау бойынша жылдам нұсқау

Лофттар / Кеңселер: YX40/YX50; ток жүктемесі 2,5 кН/м²; аралығы ≤ 3,2 м

Қойма / Шағын зауыттар: YX50/YX70; ток жүктемесі 3,0–3,5 кН/м²; аралығы ≤ 4,0 м

Қолданыстағы ғимараттарды қайта жабдықтау (шектеулі құрылымдық жүктеме): YX40 жеңіл профильдерге басымдық беріңіз.

Жиі қойылатын сұрақтар

1-сұрақ: Құрастырмалы құйылмаған болат едендік палуба панельдері ұзақ уақыт пайдалану кезінде салбырап немесе деформацияға ұшырай ма?

A: Панель техникалық сипаттамаларға сәйкес таңдалғанда тұрақты деформация болмайды. Біз GB50017 сәйкес L/250 ауытқу шегін қатаң қадағалай отырып, жөнелту алдында орташа аралық ауытқу жүктемесінің сынақтарын жүргіземіз; орнында орнату үшін белгіленген аралықтарда өздігінен бұрап тұратын бұрандалар қажет, тіректерде қосымша бекіткіштер бар. Қолдау көрсетілмейтін аралық асып кетсе немесе шоғырланған жүктемелер эксцентрлік түрде қолданылса, серпімді ауытқу орын алуы мүмкін, бірақ жүктемені алып тастағаннан кейін панель қайтымсыз деформациясыз автоматты түрде қалпына келеді.

2-сұрақ: Бұл панельдерді бастапқы еден плиталарын, арқалықтарды және бағандарды нығайту мүмкін емес ескі тұрғын үй кешенінде мезонин деңгейін қосу үшін пайдалануға бола ма?

A: Құйылған еден плиталары 300 кг/м² астам өлі жүктемені қосады, бұл бастапқы құрылымдық жобалық сыйымдылықтан асып кетуі мүмкін. Керісінше, Q355 құймасыз плитаның өлі жүктемесі бар болғаны 19 кг/м², яғни құйылған жүктің бар болғаны 1/18 бөлігі, бұл бар арқалықтарды, бағандарды немесе іргетастарды нығайту қажеттілігін болдырмайды және тұрғын үй және құрылыс органдарының тікелей мақұлдауына мүмкіндік береді.

3-сұрақ: Уақыт өте келе тақта қуыстарында су жинала ма немесе тот пайда болады ма?

A: Техникалық сипаттамаларға сәйкес орнатылған болса болмайды. Плитада тік саңылаулары жоқ біріктірілген, жабық қуыс бар, бұл судың ағып кетуіне жол қалдырмайды. Сыртта пайдалану үшін үстіңгі қабаттың гидрооқшаулағыш мембранасы қажет, ал плитаның ұштарында 20 мм дренаждық саңылау қалдырылады. Жағалау жобалары AZ150 Al-Zn жабыны бар субстраттарды пайдаланады; мырыш-алюминий композиттік жабыны өзін-өзі емдеу қасиеттерін ұсынады, сондықтан кесілген жиектер жиі түртіп бояуды қажет етпейді.

4-сұрақ: Көп диапазонды үздіксіз орнату мен бір аралықты орнату арасындағы аралық мүмкіндігінің айырмашылығы неде?

A: Көп аралықты үздіксіз тірек жалпы құрылымдық қаттылықты айтарлықтай жақсартады, бұл тақтаның бірдей қалыңдығы үшін аралықты 15%-20%-ға арттыруға мүмкіндік береді. Мысалы, бір аралықты YX70-3,0 мм плитаның максималды аралығы 4,2 м болса, үш аралықты үздіксіз орнату 4,9 м жетуі мүмкін. Бұл аралық екінші арқалықтардың санын тікелей азайтады және негізгі болат құрылымының құнын одан әрі төмендетеді; Үздіксіз орнату үлкен бағаналық торлары бар зауыттық ғимараттар үшін қолайлы таңдау болып табылады.

5-сұрақ: Плиткалар немесе еден жабындарын кейінірек құймасыз плиталардың үстіне жағуға болады ма?

Ж: Иә, бірақ тегістейтін өтпелі қабат қажет. Тікелей қолдану қуыс дақтарға және крекингке бейім; сондықтан плиткаларды немесе эпоксидті едендерді орнатпас бұрын тегістеу негізі ретінде плитаның бетіне 12 мм талшықты цемент тақтасын төсеу ұсынылады. Дегенмен, сырғанауға қарсы өрнектері бар плиталарды қосымша тегістеусіз тозуға төзімді еден бояуымен тікелей жабуға болады.
