Ғимараттар үшін жабық болат еден төсеніштері

Үшінші буын профильді болат палуба өнімі ретінде, ғимараттарға арналған жабық болаттан жасалған еден төсеніштері біріктірілген кесу қабырғалары бар толығымен жабық қуыс құрылымын пайдаланады. Олар үш негізгі артықшылықты ұсына отырып, еден плитасының төменгі созылу арматураларын толығымен ауыстыра алады: кең пішінді өңдеу қажеттілігін жояды, астыңғы жағынан зақымсыз суспензияға мүмкіндік береді және жоғары отқа төзімділікті қамтамасыз етеді. HAISHENG кешенді пакетті қамтамасыз етеді, соның ішінде панельдер, түпкі қақпақтар, аспалы жабдық және блоктау құралдары — бөлшек сатып алу нәтижесіндегі құрамдас бөліктердің сәйкес келмеуі, жергілікті шпильді дәнекерлеудің тиімсіздігі, төбені орнату кезінде мырышталған жабынның зақымдануы және плитаның ұзақ уақыт тот басуы немесе жарылуы сияқты жалпы құрылыс мәселелерін тиімді шешеді.

Өнімнің анықтамасы

1. Ғимараттарға арналған жабық болаттан жасалған еден төсеніштері (коды: YXB):

Үшінші буынның тұрақты профильді болат төсеніш субстраты, суық орамды қалыптау арқылы жоғары берік ыстық мырышталған болаттан жасалған жолақтардан жасалған. Ол толығымен жабық бір-біріне жабысатын қабырғаларды және алдын ала жасалған кесуге төзімді қабырғаларды қамтиды. Құрылыс кезінде ол құйылған бетон үшін тұрақты қалып ретінде қызмет етеді; қызмет көрсету кезеңінде болат бетонға толығымен еніп, плитаның астыңғы жағы үшін негізгі созылу арматурасы ретінде әрекет етеді, композиттік болат-бетон жүк көтергіш құрылымды жасайды. Бұл дизайн ашық қабырғалы немесе жартылай ашық (тарылған-ашылатын) қабырға құрылымдарынан ерекшеленеді.

2. Үлгіні атау конвенциясы:

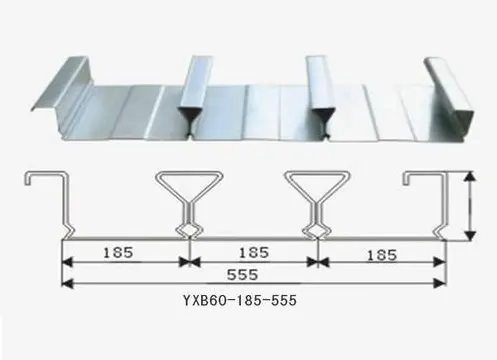

YXB - қабырға биіктігі - қабырға қадамы - тиімді ені (мм)

Негізгі стандартты модельдер:

YXB65-170-510, YXB65-185-555, YXB66-240-720 (нарықтағы үш басым профиль)

3. Негізгі материалдың техникалық сипаттамалары

1) Негізгі парақ: S350GD/S420GD+Z жоғары берік ыстық мырышталған болат; аққыштық шегі ≥350 МПа; стандартты қалыңдығы: 0,75/0,8/1,0/1,2 мм (жабық қабырғалы профильдер сирек 1,2 мм-ден асады).

2) Гальванизацияланған жабын: ішкі аумақтар үшін Z120 г/м²; Жағалаудағы ылғалды аймақтар үшін Z275 г/м²; негізгі материал стандарты: GB/T 2518.

3) Құрылымдық ерекшеліктері: Толығымен тегіс және жабық түбі; жабылған қабырға қуыстары; бетінде бір-бірімен ығысуға төзімді ойықтар; бетон қабырғаның корпусын толығымен қаптайды; байланыс пен ығысуға төзімділігі ашық қабырғалы профильдерден әлдеқайда жоғары.

4. Қолдану сценарийлері

Көпқабатты кеңсе ғимараттары, сауда кешендері, ауруханалар, деректер орталықтары, ауыр жүкті жабдықтар платформалары және тығыз инженерлік құбырлары бар төбелік жобалар.

5. Негізгі материалды таңдау және бағалау

Панельдің қалыңдығын таңдау бойынша ескертпелер: жабық профильді төсем жоғары құрылымдық қаттылықты ұсынады; Қалыңдығы 1,2 мм-ден асатын материалдар орнында сирек қолданылады. 0,75 / 0,8 мм панельдер төмен жүктемелер немесе төбенің тығыз суспензиялары бар аймақтар үшін қолданылады; 1,0/1,2 мм панельдер көп қабатты жобалар үшін стандарт болып табылады; аса қалың панельдер тек тапсырыс беру арқылы қол жетімді (10 жұмыс күні).

6. Қоршаған орта жағдайларына сәйкес келетін мырышталған жабын ерітінділері

- Құрғақ ішкі орталар: Z120g/m² екі жақты ыстық мырыштау; дизайнның қызмет ету мерзімі 28 жыл.

- Жағалау (тұзды спрей) немесе дымқыл жер асты кеңістіктері: Z275 г/м² екі жақты ыстық мырышпен қаптау; хлорид ионының коррозиясына төзімді.

- микрохимиялық коррозиялық заттары бар орталар: AZ150 Al-Zn қорытпасымен қапталған негізгі материал; стандартты ыстық мырыштаумен салыстырғанда қышқыл мен сілтіге төзімділігі жоғары.

7. Негізгі профильдерге арналған геометриялық өлшемдерге төзімділік кестесі

Кешенді біріктірілген қолдау жүйесі

3.1 Зауытта жеткізілетін стандартты керек-жарақтар

1. Жабық профильді палубаға арналған арнайы ұштық қақпақтар: арқалық ұштары мен бүйір жиектерінің қақпақтарын қамтиды; бекітілген биіктігі 65 мм; мырыш жабынының сипаттамалары палуба панельдеріне дәл сәйкес келеді. Арқалық/плитаның ұштарында орнату еңбек шығындарын азайту үшін ≤2,8 м таза аралықтар үшін міндетті емес (бұл босату ашық профильді палубаға қолданылмайды).

2. Жиек жиектерінің реттелетін бөліктері: L типті және Z типті мырышталған жиектерді әрлеу (қалыңдығы 0,6–0,75 мм); биіктікті өзгертуге, плитаның асып кетуіне және жабдық саңылауларының айналасындағы жиектерге жарамды.

3. Буындарды тығыздау материалдары: жабық ұяшықты көбікті тығыздау жолақтары; бетон шламының ағып кетуіне жол бермеу үшін бүйірлік түйіспелерге салынған.

3.2 Сайттағы құрылымдық қосылым керек-жарақтары

1. Кесетін қосқыштар: керамикалық феррульдері бар ML15 цилиндрлік басты шпилькалар; Φ16 0,75–0,8 мм панельдер үшін; Φ19 1,0–1,2 мм панельдер үшін. Жабық профильді палубаларға арналған шпиль аралықтары 15% ұлғайтылуы мүмкін; болат шығыны ашық профильді палубаларға қарағанда төмен.

2. Панельді блоктау/бекіту: ST6.3 фланецті өздігінен бұрғылау бұрандалары + жабық палубаны тігістің кәсіби тістері; панель бетіндегі мырышталған жабынды қорғау үшін нүктелік дәнекерлеудің орнына механикалық тігіс қолданылады.

3. Бұзбайтын аспа керек-жарақтары: ілгіш ілгіштер; бұрғылау немесе дәнекерлеу қажет емес — олар панельдің төменгі жағындағы жабық ойықтарға тікелей жабысады. Бір нүктенің жүк көтергіштігі ≥ 1,2 кН; отқа төзімді ауа құбырларымен, төмен вольтты кабельдік науалармен және аспалы төбе жақтауларымен үйлесімді.

3.3 Арматура мен бетонды үйлестіру

Екі қабатты күшейтуді талап ететін ашық профильді палубалардан айырмашылығы, жабық профильді палубалар төменгі қабаттың созылу күшін үздіксіз күшейту қажеттілігін жояды. Тек үстіңгі қабаттағы HRB400 жарықшақтарды бақылауды күшейту (теріс иілу сәттері үшін) және саңылаулардың айналасындағы радиалды күшейту қажет. Жалпы болат шығыны 25%-40%-ға азаяды және барлық арматуралық конструкциялар CECS273 тексеру талаптарына сәйкес келеді.

3.4 Уақытша тіректерді және үзілістерді коррозиядан қорғау

1. Уақытша тірек: Φ48 болат құбыр тірегі; тірек аралығы бірдей қалыңдықтағы ашық профильді палубалармен салыстырғанда 0,6-0,8 м-ге артады, бұл үлкен еден плиталары үшін толық аумақты орман төсеу қажеттілігін болдырмайды.

2. Кесетін жиектерден қорғау: плазмалық кесетін шығын материалдары + мырышқа бай жөндеу бояуы; Кесілген беттерде ерте тот басуды болдырмау үшін барлық кесілген жиектер мырышқа бай бояумен жабылуы керек.

Ашық профильді және қысқартылған (көгершікті) едендік палубалардан айырмашылығы

4.1 Ғимараттар үшін жабық болаттан жасалған еден төсеніштерінің негізгі артықшылықтары

1. Ұзын аралықтар мен қалыпсыз құрылыс арқылы шығындарды үнемдеу: қорап тәрізді жабық қуыс жоғары иілу қаттылығын ұсынады. 1,0 мм YXB65 панелі 3,4 м-ге дейін (ашық профильді палубаларға арналған 2,5 м шектеуімен салыстырғанда) қолдау көрсетілмейтін аралыққа мүмкіндік береді, ормандарды жалға алу және орнату жұмысы шығындарын 10 000 м² еденге 62%-ға азайтады.

2. Аспалы төбенің бүкіл процесінде шығындарды үнемдеу: төменгі жағы толығымен тегіс, шығыңқы қабырғалары жоқ, цемент ерітіндісін тегістеу қажеттілігін болдырмайды. Бұзбайтын қысқыш ілгіштер мырышталған жабынның зақымдалуын және кейіннен тот басуды болдырмайды, төбені орнату кестесін 20% қысқартады.

3. Табиғи отқа төзімді (жабын қажет емес): қабырғалар толығымен бетонмен қапталған; 110 мм стандартты плита қалыңдығы 1,5-2 сағат отқа төзімділік деңгейіне жетеді. Жоғары қабатты жобалар өртке қарсы жабындарды қажет етпейді, өрт қауіпсіздігінің мамандандырылған тексерулеріне байланысты шығындарды болдырмайды.

4. Діріл және деформацияның тұрақтылығы: жабық көлденең қималар ашық трапеция тәрізді профильдермен салыстырғанда жоғары бұралу және жел сору кедергісін ұсынады; механикалық бөлмелерден немесе төбе тақталарынан ұзақ мерзімді діріл бетінің ойыстарын немесе болаттың қабатталуын тудырмайды.

5. Жұмыс орнында төмен ағып кету және материалдың жоғалуы: механикалық блоктау және тығыздау жолақтары арқылы қосарлы ағып кетудің алдын алу алаңдағы бетонның жоғалу жылдамдығына <1% әкеледі, бұл ашық профильді төсеумен байланысты 8%–12% жоғалту жылдамдығынан әлдеқайда төмен.

4.2 Кемшіліктер және орнындағы түзету шешімдері

1. Бастапқы материалдардың бірлігінің жоғары құны: Бірдей қалыңдық пен қабырғалардың биіктігі үшін шикізаттың өңделген ені үлкенірек болады, бұл ашық профильді төсеммен салыстырғанда бір шаршы метрге жоғары шығын әкеледі. Шешімі: Арматуралық болатты, құрылысты үнемдеу және отқа төзімді жабындарды жою азаматтық құрылыстың жалпы құнын 8%-12%-ға қысқартуға әкеледі.

2. Үлкен саңылауларды кесу қиындығы: жабық ішкі қуыс үлкен саңылауларды тікелей газбен кесуге жол бермейді. Шешімі: Құбырлар/өткізгіштер үшін аз ғана саңылаулары бар жабдықтың саңылауларын зауыттық алдын ала дайындау.

3. Төмен шпильканы дәнекерлеу тиімділігі: қуыс ішіндегі шектеулі жұмыс кеңістігі әрбір шпильканы дәнекерлеуге қажетті уақытты 12%-ға арттырады. Түзету шаралары: HAISHENG алдын ала орналасу сызбаларын ұсынады және құрылыс тиімділігін арттыру үшін тіректерді орналастыруды оңтайландырады.

4.3 Үш палуба түріне арналған қорытынды таңдауды салыстыру кестесі

- Ашық палуба: шығынды қажет ететін жобалар, инженерлік желілерге кірудің жоғары көлемі, аралығы ≤2,5 м болатын ішкі мезониндер.

- Жабық палуба: Көп қабатты қоғамдық ғимараттар, деректер орталықтары; қалыптарды қажет етпейді; жоғары отқа төзімділік талаптары; үлкен аумақты аспалы төбеге арналған жобалар.

- Шегіністі палуба: теңдестірілген құны мен өнімділігі; шағын және орта сауда орталықтары; орташа аралықтағы коммерциялық еден плиталары.

Зауыт бойынша сапаны бақылау процесі

5.1 Шикізатты енгізу кезінде қосарлы тексеру

- Құжаттаманы тексеру: Ғимараттарға арналған жабық болаттан жасалған еден төсеніштерінің түпнұсқа материалын болат диірменінің сертификаттарын және үшінші тараптың мырыштың адгезиясына сынау есептерін тексеру; қайта өңделген немесе қайта мырышталған болат катушкалардан бас тарту.

- Физикалық нүктелік тексерулер: қалыңдығына төзімділікті, жолақ камерасын (қисықтығын) және жабын ақауларын (жалаңаш дақтар) тексеру үшін әрбір 4 катушкадан 1 кездейсоқ сынама алу; сәйкес келмесе, бүкіл катушкалар қайтарылады.

- Азықтандыруды туралау: фотоэлектрлік автоматты туралау ағытқышы жолақтардың ≤1мм-ге ауытқуын басқарады, қалыптау және блоктау кезінде қисаюды болдырмайды.

5.2 Беттік алдын ала өңдеу және меншікті алдын ала тесу процесі

- жабық палубаға спецификалық штамппен тесу (ашық палуба өндірісінде кездеспейтін процесс): ±0,3 мм төзімділікті басқару арқылы торап аймағында ығысу кілттерін үздіксіз тесу, болат-бетонды біріктіру аймағын 35%-дан астам ұлғайту; тесілгеннен кейін жоғары қысымды шаңды кетіру болашақ бетон бос жерлерін/деламинациясын болдырмау үшін саңылаулардан мырыш шлактарын тазартады.

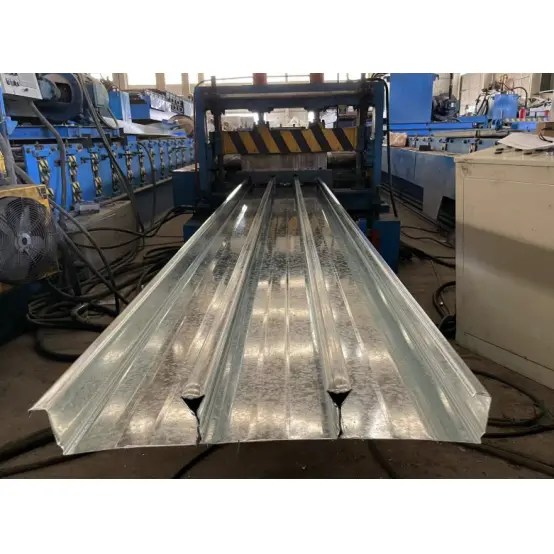

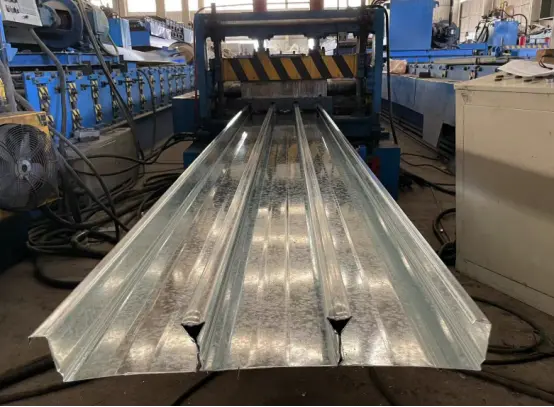

5.3 Үш сатылы прогрессивті суық орамды блоктауды қалыптау

1. Алдын ала иілу (1-6 ролик): Негізгі тақтаны тегістеу, қабырға қабырғасының бұрыштарын алдын ала қалыптастыру және иілу кернеуін жою.

2. Қабырғаларды қалыпқа келтіру (7-10 шығыршық): Қабырғаның биіктігін жобалық сипаттамаларға дейін көтеру және бір-біріне жабысатын бүктеуге арналған резерв.

3. Жабық құлыптау (11-16 роликтер): Ішкі блоктау тігісі үшін екі жақты шиыршықты престеу; тігіс саңылауы ≤0,2 мм, болашақта судың ағып кетуіне немесе крекингке жол бермейді.

- Нақты уақыттағы онлайн CCD визуалды тексеру: Әрбір 30 секунд сайын автоматты өлшемді тексеру; сәйкес келмейтін панельдер автоматты түрде қабылданбайды және келесі кезеңдерге өтуіне жол бермейді.

5.4 Кесу, өңдеу және соңғы зауыттық тексеру

- Ұшатын арамен кесу: Сервобасқарудағы ұзындықты кесу; 12м-ге дейінгі панельдер үшін ұзындыққа төзімділік ≤±2мм; кесілген жиектерде мырыш қабатының шөгуінің болмауы; жиектерінің бұралуы жоқ.

- Кесілген тоттан қорғау: қолмен кірді тазарту, содан кейін кесілген беттерге мырышқа бай жанасу бояуын жағу — жабық қабырғаларды жабу үшін міндетті зауыттық процесс.

- 6 пункттен тұратын қорытынды тексеру: геометриялық өлшемдер, тігістің сыртқы түрі, жабынның адгезиясы, иілу өнімділігі, сырғуға төзімділік және сақтаудан қорғау; иілу сынақ үлгілері кездейсоқ таңдалады және әрбір 5000 м² сынаққа жіберіледі.

Механикалық параметрлер

6.1 YXB65-170-510 бөлімінің механикалық параметрлері

6.2 Қолдау көрсетілмейтін Clear Span & Load Capacity

YXB65 сериясы: 0,8мм=2,6~3,0м, 1,0мм=3,0~3,4м, 1,2мм=3,4~3,8м

YXB50 сериясы: 0,8мм≤2,8м, 1,0мм≤3,2м

Рұқсат етілген біркелкі жүктеме (L=3,0м): 9~11кН/㎡(ылғалды бетон + құрылыс кернеуі)

6.3 Негізгі төзімділік және өрт параметрлері

Интерфейстің сырғуға төзімділігі: ≥18кН/м, ұзақ мерзімді пайдалану кезінде қабаттасудың болмауы

Отқа төзімділік: отқа төзімді жабынсыз 1,5~2,0сағ

Қызмет мерзімі: жағалаудағы коррозияға ұшырамайтын ортада Z275 жабыны үшін 30 жыл

Жиі қойылатын сұрақтар

1-сұрақ: Ғимараттарға арналған жабық болат еден төсеніштері түбінің арматурасын толығымен ауыстыра ала ма?

A: JG/T363 стандартына сәйкес болған жағдайда, S350GD негізгі материалдың жабық қабырғалы панельдері (қабырға биіктігі) сызбаны мақұлдау мәселелеріне қауіп төндірмей, үздіксіз төменгі арматураларды толығымен жоюға мүмкіндік беретін плитаға арналған бастапқы созылу арматурасының 100% ретінде есептелуі мүмкін. Тек жертөле төбесінің плиталары мен көтерілуге ​​төзімді шатыр тақталары қосымша құрылымдық түбін нығайтудың аз мөлшерін талап етеді; стандартты интерьер еден плиталары жоқ.

2-сұрақ: Жабық қабырғалы панельдердің астыңғы жағынан құбырларды ілу болашақ техникалық қызмет көрсету кезінде плита құрылымын зақымдай ма?

A: Жоқ. Мамандандырылған құйрықты қыстырғыштар панель түбіндегі жабық ойықтарға бұрғылаусыз немесе мырышталған жабынды және болаттың жүк көтергіш көлденең қимасын бұзбай бекітіледі; құбырларды өз қалауы бойынша ауыстыруға немесе алып тастауға болады. Сәйкестік 1,2 кН ​​дейінгі бір нүктелі суспензия жүктемелері үшін сақталады; осы шектен асатын жүктемелер тақтаны нығайтудан гөрі қосымша ілу нүктелерін қажет етеді.

3-сұрақ: Жағалаудағы, ылғалдылығы жоғары орталарда жабық қабырғалы панельдердің кесілген жиектері үшін ұзақ мерзімді коррозиядан қорғауға қалай қол жеткізуге болады?

A: Зауытта мырышқа бай бояудың бастапқы қабаты қолданылады; орнында кесілгеннен кейін суық спрей мырыш жабынының екінші қабатын жағу керек (кәдімгі тотқа қарсы бояуға тыйым салынады). Сонымен қатар, болат арқалықтармен қабаттасатын панель ұштары ылғалдың қабырғалардың қуысына түсуіне жол бермеу үшін коррозияға қарсы тығыздалуы керек; бұл нығыздауды негізгі болат конструкцияның коррозияға қарсы қорғанысымен қатар тексеруге болады.

4-сұрақ: Шпилькамен дәнекерлеуге арналған шектеулі кеңістікті ескере отырып, суық дәнекерлеуді қалай түзетуге болады?

A: Жабық қабырға шыңдары дәнекерлеу пистолетінің бұрышын шектейді, нәтижесінде шамамен 3%–5% құрайтын толық емес балқыту жылдамдығы. Түзету шаралары: Қысқа керамикалық түйіршіктерді ауыстырыңыз және дәнекерлеу ток параметрлерін реттеңіз; суық дәнекерленген шпилькаларды (толық емес балқыту) алып тастау және қайта дәнекерлеу керек — арматура үшін патчпен дәнекерлеуге тыйым салынады.

5-сұрақ: Жабық профильді төсеніш пен ашық профильді төсеудің жалпы шығындары қай кезде теңестіріледі?

A: Жабық профильді төсеу келесі критерийлерге сәйкес келетін жобалар үшін жалпы құнының төмендігін ұсынады: бір аралығы > 3 м, аспалы төбенің ауданы > жалпы көлемнің 70% және отқа төзімділік талаптары ≥ 1,5 сағат. Бастапқы материалдың бірлігінің бағасы жоғары болғанымен, орман төсемдерін, отқа төзімді жабындарды, төбені тегістеуді және арматуралық болатты үнемдеу жалпы шығындардың 8%-12% төмендеуіне әкеледі; керісінше, ашық профильді палуба шағын аралықтағы мезониндік қолданбалар үшін жақсы үнемділікті ұсынады.
