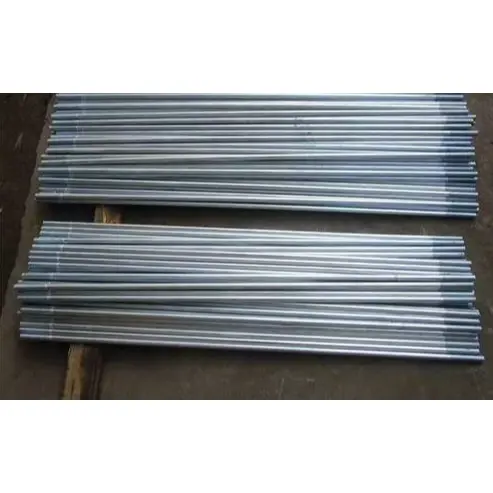

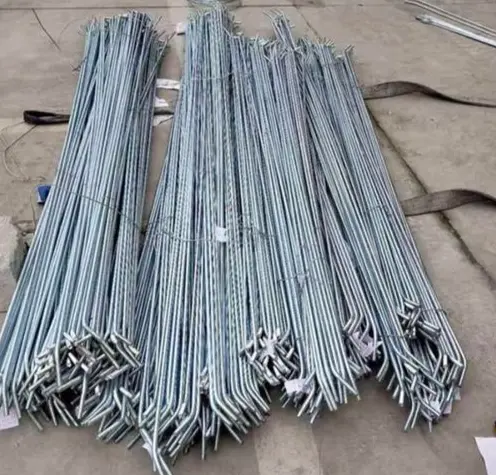

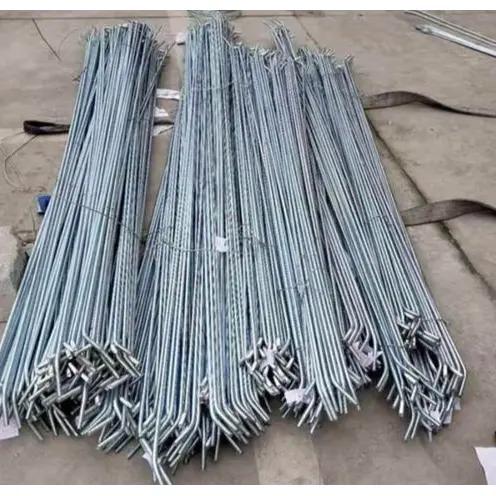

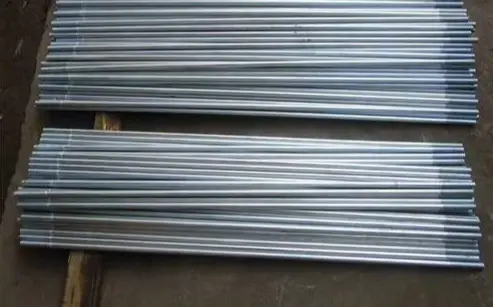

Құрылымдық бекітуге арналған мырышталған болаттан жасалған шыбықтар

Құрылымдық бекітуге арналған мырышталған болаттан жасалған байлау өзектері (сонымен қатар ыстық мырышталған галстуктер немесе болат керме шыбықтар деп те аталады) өнеркәсіптік қондырғылар, шатырлар, қабырғалар және фотоэлектрлік монтаждау жүйелері сияқты болат құрылымдарда созылу күштеріне төтеп беру, көлденең жүктемелерді беру, қабырғаларды тұрақтандыру және қабырғаларды тұрақтандыру үшін қолданылатын дөңгелек болаттан жасалған құрылымдық компоненттер болып табылады.

Өнімнің анықтамасы және конфигурациясы

I. Өнім туралы негізгі ақпарат

Материал: стандартты Q235B; Q355B жоғары жүктемелі қолданбаларға арналған. Дөңгелек болат салқын тартудан, сөндіруден және шынықтырудан, екі шетінен оймалаудан өтеді.

Коррозияға қарсы: Ыстық мырышталған (HDG); мырыш жабынының қалыңдығы ≥70–100мкм; сыртқы немесе жоғары коррозиялық жағалаудағы орталарға жарамды.

Функция: Түрлерге тікелей байлау шыбықтар (көлденең байлау барлар), диагональды байлау шыбықтар (тізе жақшалары/жел бекіткіштері) және бұрылғышпен реттелетін байлау өзектері (реттелетін керілу) кіреді.

II. Толық конфигурация (стандартты жинақ)

1) Галстук корпусы (1 дана)

Диаметрі: φ8/10/12/14/16мм (φ12 жиі кездеседі).

Жіптер: M8/M10/M12/M14/M16 екі шетінде (диаметріне сәйкес); жіп ұзындығы әр ұшына 2d–3d.

Ұзындығы: аралық негізінде реттеледі; төзімділік ±5 мм; толық бұрандалы немесе екі жақты бұрандалы нұсқаларында қол жетімді.

Беті: Ыстық мырышталған; тұз бүркуіне төзімділік ≥500сағ.

2) Бекіту керек-жарақтары (әр ұшы үшін 1 жиынтық)

Алты қырлы гайкалар: 4.8-сынып / 8-сынып; ыстық мырышталған. ·Тегіс шайбалар: Q235 / мырышталған; қысымды таратып, сызаттардың алдын алу.

· Серіппелі шайбалар / құлыптау гайкалары: діріл әсерінен қопсытуды болдырмаңыз (төбе жабыны / жел жүктемесі аймақтары үшін міндетті).

3) Реттеу/қосу керек-жарақтары (талаптарға байланысты қосымша)

·Бұрылғыштар (байлауды реттегіштер): Айырмалы немесе жабық корпусты түрлері; 45# болаттан соғылған, ыстық мырышталған; реттеу диапазоны: ±50–150мм.

· Тірек тақтайшалары / қосылым тақталары: Q235B/Q355B; қалыңдығы ≥10мм; ыстық мырышталған; пурлиндерге / арқалықтарға / бағандарға қосу үшін.

·Жіпті қорғау құралдары: Тасымалдау/орнату кезінде жіптің зақымдалуын немесе коррозияны болдырмаңыз.

· Тірек түтіктері (сығымдау өзектері үшін): ішкі штангасы бар φ42/48 болат құбыр; қысу кезінде тұрақтылықты қамтамасыз етеді.

III. Негізгі параметрлерге жылдам шолу

·Материал: Q235B (σₛ ≥ 235МПа) / Q355B (σₛ ≥ 355МПа).

·Созу күші: ≥400МПа (Q235) / ≥470МПа (Q355).

·Гальванизацияланған жабын: ≥85μm (сыртқы), ≥100μm (жағалау).

·Жалпы сипаттамалар: φ12 (M12), ұзындығы 1–6м.

IV. Әдеттегі қолданба сценарийлері

·Зауыттық төбе жабыны: Тікелей байлау шыбықтар (пурлиндер арасында) + диагональды шыбықтар (желге төзімділік) + бұрылыстар (кернеуді реттеу).

·Қабырғаларды қаптау: Қабырғалық белдеулерге арналған диагональды байлаулар; қабырғаның домбығуын немесе бүйірден жылжуды болдырмаңыз.

·PV монтаждау жүйелері: бойлық/көлденең байлаулар; жел мен қар жүктемелеріне қарсы тұрақтылықты арттыру. Негізгі артықшылықтар

1. Тот пен коррозияға төзімділік: мырышталған жабын оларды сыртқы және ылғалды жұмыс жағдайларына қолайлы етеді.

2. Созылуға төзімділігі жоғары: серуеннің тербелісін тиімді тежейді және жалпы құрылымдық қаттылықты арттырады.

3. Реттелетін ұзындық: Ұзындықтар орнатудың жоғары бейімділігін қамтамасыз ететін жерде дәл бапталуы мүмкін.

4. Тиімділік: Жеңіл және үнемді, ыңғайлы пакетті орнатуды жеңілдетеді.

Ерекшеліктерді саралау

I. Қара болат / боялған галстуктермен салыстырғанда

1. Коррозияға және ауа райына жоғары төзімділік

Кешенді ыстық мырыштаудан өтеді; қалың, металлургиялық байланыстырылған жабын ылғал мен тұзды спрейді блоктайды, бұл сыртқы, ылғалды немесе жағалаудағы ортада ұзақ мерзімді пайдалануға мүмкіндік береді. Керісінше, стандартты қара болаттан жасалған бөлшектер оңай тот басады және бояу жабындары қабығы немесе қабыршақтайды, бұл тотты жиі кетіруді және қайта бояуды қажет етеді, бұл жоғары техникалық қызмет көрсету шығындарына әкеледі.

2. Ұзақ қызмет ету мерзімі

Қалыпты жағдайда қызмет ету мерзімі 20 жылдан асады, яғни боялған бөлшектерден (3–5 жыл) әлдеқайда асып түседі, бұл оларды зауыт ғимараттары және фотоэлектрлік монтаждау жүйелері сияқты тұрақты сыртқы болат құрылымдар үшін өте қолайлы етеді.

3. Бетінің тамаша тұтастығы

Мырыш жабыны тозуға төзімді және соққыға төзімді, тасымалдау және орнату кезінде зақымдануды азайтады. Жіптер тотқа және ұсталуға төзімді, болашақта техникалық қызмет көрсету кезінде тегіс бөлшектеуді қамтамасыз етеді.

4. Біркелкі сыртқы түрі және оңай тексеру

Техникалық сипаттамалар мен сапаны орнында оңай визуалды анықтауға мүмкіндік беретін дәйекті күміс-сұр түсті әрлеумен ерекшеленеді.

II. Тот баспайтын болаттан жасалған шыбықтармен салыстырғанда

1. Шығын мен тиімділік арақатынасы

Сатып алу шығындары тот баспайтын болаттан жасалған шыбықтарға қарағанда айтарлықтай төмен; стандартты коррозиялық жағдайларда жалпы өнімділік салыстырмалы болып табылады, бұл жоба құнының айтарлықтай төмендеуіне әкеледі.

2. Тұрақты механикалық қасиеттер

Негізінен Q235B/Q355B болаттан жасалған; беріктігі мен беріктігі болат конструкциялар үшін созылу жүктеме талаптарына сәйкес келеді, сенімді жүк көтергіштігі мен деформацияға төзімділігін қамтамасыз етеді.

3. Өңдеудің жоғары бейімділігі

Реттелетін ұзындықтар мен жіптер; орнында орнату, туралау және керу үшін икемділікті қамтамасыз ететін бұрандалар және аралық түтіктер сияқты керек-жарақтармен үйлесімді.

III. Unique Advantages

1. Фокусталған жүк көтергіш және қарапайым құрылым: Ең алдымен созылу жүктемелерін өңдейді; жеңіл және кеңістікті үнемдейді; жалпы құрылымдық тұрақтылықты арттыра отырып, пурлиндер мен қабырғалық белдеулердің бүйірлік жылжуын тиімді тежейді; болат конструкцияларда қарапайым, тиімді кернеу элементі ретінде қызмет етеді.

2. Жан-жақты қолдау жүйесі: мырышталған гайкалар, шайбалар, бұрылыстар және ілгек тақтайшалары сияқты керек-жарақтардың толық жиынтығымен үйлесімді, гальваникалық коррозияны болдырмау және біркелкі қорғанысты қамтамасыз ету үшін сәйкес келетін коррозияға қарсы өңдеулер бар.

3. Ыңғайлы орнату: Екі ұшты бұрандалы дизайн гайкаларды пайдалана отырып, кернеу мен туралауды дәл реттеуге мүмкіндік береді, бұл құрылыс және реттеу кезінде жоғары тиімділікке әкеледі.

IV. Қысқаша шектеулер

1. Қатты ортадағы өнімділік: коррозияға төзімділігі жоғары коррозиялық немесе қатты қышқыл/сілтілі орталарда тот баспайтын болаттан төмен.

2. Құны: Бірліктің бағасы стандартты қара темір байлау шыбықтарынан жоғары, бұл бастапқы инвестицияның сәл жоғарылауына әкеледі.

V. Таңдаудың қорытындысы

· Құрғақ ішкі орталар, уақытша құрылымдар немесе қатаң шығындарды бақылау → Қара болат немесе боялған байлау шыбықтарын таңдаңыз.

· Ашық/ашық жерлер, жағалау аймақтары, стандартты коррозия жағдайлары немесе ұзақ мерзімді, техникалық қызмет көрсетуді қажет етпейтін өнімділік қажеттілігі → Мырышталған болат байлауларға басымдық беріңіз.

· Қатты коррозиясы немесе жоғары тазалық талаптары бар химиялық орталар → Тот баспайтын болаттан жасалған байлау шыбықтарын таңдаңыз.

Сайттағы құрылыс процесі

Құрылымдық бекітуге арналған мырышталған болаттан жасалған байлау шыбықтары мыналарға қолданылады: зауыттық штангалар, қабырғаға байлау өзектері, PV монтаждау шыбықтары және бұрандамен реттелетін байлау өзектері. Негізгі материал әдетте Q235B/Q355B ыстық мырышталған дөңгелек болат; орнату болат конструкциясының стандарттарына сәйкес келеді.

I. Құрылысты дайындау

1. Материалды тексеру: байлау штангасының диаметрін, ұзындығын және жіптің сипаттамаларын тексеріңіз; мырышталған жабынның жақсы болуын тексеріңіз және жіптерде ойықтар, тот немесе аршылған бөліктер жоқ екеніне көз жеткізіңіз; керек-жарақтардың (мырышталған гайкалар, тегіс шайбалар, серіппелі шайбалар, бұрылыстар, ілгек тақталары) жақсы күйде болуын қамтамасыз етіңіз. Әртүрлі сипаттамалардағы керек-жарақтарды немесе өндіріс процестерін араластыруға қатаң тыйым салыңыз.

2. Құрал дайындау: кілттер, розеткалар, рулеткалар, шұңқырлар және қол балғалары; штангаларды реттеу үшін ломдар мен кергіш кілттерді дайындаңыз; биіктікте жұмыс істеу үшін толық қауіпсіздік құралдарының болуын қамтамасыз етіңіз. 3. Негізді тексеру: арқалықтар, бағандар, шұңқырлар және қабырға белдеулері үшін жалғау тақталары мен алдын ала бұрғыланған тесіктердің/диаметрлердің сызбаларға сәйкестігіне көз жеткізіңіз; құрамдас бөліктердің дұрыс орналастырылғанын және уақытша қауіпсіз бекітілгенін тексеріңіз.

4. Техникалық брифинг: Тікелей байлау, қиғаш шыбықтар және бұрандалы байлау штангалары үшін орнату сипаттамаларын ажырата отырып, шыбықтар үшін орналасу схемасын, көлбеу және созу талаптарын нақты анықтаңыз.

II. Орнату процесі және операциялық негізгі нүктелер

(A) Стандартты екі ұшты бұрандалы штангалар (тікелей/диагональды штангалар)

1. Енгізу: шыбықтың екі ұшын құрамдас бөліктердегі алдын ала бұрғыланған тесіктер арқылы дәйекті түрде өткізіп, шыбықтың иілусіз немесе бұралусыз түзу қалуын қамтамасыз етіңіз.

2. Керек-жарақтарды орналастыру: Тетіктерді тегіс шайба → серіппелі шайба → гайка ретімен орнатыңыз; қопсытуға қарсы әсерді қамтамасыз ету үшін серіппелі шайбадағы саңылауды жылжытыңыз.

3. Бастапқы қатайту: негізгі керілуді қолдану және құрамдас бөліктердегі бос жерлерді жою үшін гайканы екі жағынан симметриялы түрде бұраңыз.

4. Қорытынды қатайту: Біркелкі кернеу мен жалпы түзуді қамтамасыз ету үшін екі ұшына бір уақытта күш түсіріп, кезең-кезеңмен тартыңыз; бір жағын бір уақытта толығымен тартпаңыз, себебі бұл құрамдас бөліктердің сәйкес келмеуін және локализацияланған кернеу шоғырлануын тудырады.

5. Туралау: түзулік пен көлбеуді шұңқыр немесе туралау жіпімен тексеріңіз; қажетіне қарай гайка позицияларын дәл баптаңыз.

(B) Бұрылмалы байлау өзектері (реттелетін түрі)

1. Штанганың екі ұшын құрылымдық түйіндерге жалғап, гайкаларды еркін орнатыңыз.

2. Конструкциялық геометрия мен вертикальдылықтың дизайн сипаттамаларына сәйкес келуін қамтамасыз ету үшін жалпы тығыздықты бақылай отырып, кернеуді реттеу үшін бұрылыс корпусын бұраңыз.

3. Реттеуден кейін, қызмет көрсету кезінде айналуды немесе қопсытуды болдырмау үшін бұрылғыштың екі жағындағы босауға қарсы гайкаларды бекітіңіз.

4. Параллельді байлау топтары үшін дәйекті созуды және жүктемені теңестіруді қамтамасыз етіңіз.

(C) Аралық түтіктермен орнату

Байланыс штангасын болат аралық құбырдың ішкі жағынан өткізіңіз; екі шетінен шығып тұрған бұрандалы бөліктерге шайбалар мен гайкаларды орнатыңыз. Аралық түтіктің құрамдас бөліктерге (тігінен немесе көлденеңінен) еңкеймей немесе бос орындар қалдырмай бір-біріне сәйкес келетініне көз жеткізіңіз.

III. Орналасқан жері бойынша құрылысқа қойылатын талаптар

1. Шатырдың шыбықтары: Көлденең байлау өзектері бір деңгейде болуы керек, ал қиғаш байлаулар жобалық бұрыштарда орнатылуы керек; Барлық байлау шыбықтар босаңсуды жою және пурлиндердің жалпы тұрақтылығын арттыру үшін тартылып, тартылуы керек.

2. Қабырғаға байлау таяқшалары: Қабырға құрамдастарының вертикальдылығын бақылай отырып, жоғарыдан төмен қарай ретімен орнатыңыз; шыбықтар есіктерге, терезелерге немесе қаптама панельдеріне кедергі келтірмейтініне көз жеткізіңіз.

3. Бұрыштық және соңғы қосылымдар: Барлық арматуралардың толық екеніне көз жеткізіңіз, қопсытуға қарсы екі жақты шараларды орындаңыз және жел жүктемесі жоғары жерлерде қосымша күшейтуді қолданыңыз.

IV. Аяқталған жұмыстарды тексеру және қорғау

1. Көрнекі тексеру: байлау шыбықтар иілусіз түзу болуы керек, ал мырышталған жабын үлкен зақымсыз болуы керек; фитингтер толық, гайкалар толығымен тартылған және серіппелі шайбалар толығымен қысылған болуы керек.

2. Функционалдық тексеру: Құрастыру бос немесе дірілсіз болуы керек; құрылымдық өлшемдері мен көлбеу бұрыштары сызбаларға сәйкес болуы керек.

3. Аяқталған жұмыстарды қорғау: бауларға немесе мырышталған жабындыға басуға, соғуға немесе дәнекерлеу күйіктерін тудыруға тыйым салынады; бұрандалы жерлерде ерітіндінің немесе майдың ластануын болдырмаңыз.

4. Коррозиядан қорғауды қалпына келтіру үшін мырышқа бай бояуды қолдану арқылы мырышталған жабындағы жергілікті сызаттарды тез арада түзетіңіз.

V. Құрылыс салуға тыйым салулар

1. Тегіс шайбаларды немесе серіппелі шайбаларды алып тастауға, фитингтердің толық емес жинақтарын орнатуға немесе мырышпен қапталмаған арматураға араластыруға қатаң тыйым салынады.

2. Материалдық зақымдануды немесе мырышталған жабынның істен шығуын болдырмау үшін байлау шыбықтарын түзету үшін мәжбүрлеуге, бұруға немесе жалынмен қыздыруға тыйым салынады.

3. Жіптері зақымдалған, мырышталған жабындары қатты аршылған немесе деформациясы/бүгілуі бар байлау шыбықтарын қолданбаңыз.

4. Жіптің жұлуын немесе тетіктердің деформациясын болдырмау үшін гайкаларды шамадан тыс тартуға қатаң тыйым салынады.

5. Жаңбырлы ауа-райында сыртқы құрылыс кезінде жіптерде ұзақ уақыт судың жиналуынан туындаған тоттың алдын алу үшін қорғаныс шараларын орындаңыз.

Құрылымдық бекітуге арналған мырышталған болаттан жасалған шыбықтар өнімділігінің негізгі параметрлері

Стандарттар: GB/T 700, GB/T 13912, GB 50017

I. Негізгі материал және механикалық қасиеттер

1. Жалпы материалдар

· Стандарт: Q235B; Ауыр жұмыс/ұзақ аралығы: Q355B

2. Механикалық көрсеткіштер

3. Штанганың техникалық сипаттамалары: Жалпы диаметрлер: φ8, φ10, φ12, φ14, φ16 мм; Ұзындығы: әр сызбаға теңшелген (стандартты 1–6м); Ұзындыққа төзімділік: ±5 мм

II. Тақырып параметрлері

1. Жіптің сипаттамалары: дөңгелек болат диаметріне сәйкес келеді (M8, M10, M12, M14, M16)

2. Жіп түрі: Екі жақты сыртқы жіп; әр ұшында жіп ұзындығы номиналды диаметрден 2-3 есе

3. Жіптің дәлдігі: 6г; тегіс орналасу, ұстамауға қарсы

III. Мырышпен қапталған жабынның қасиеттері (ыстық мырыштау қолайлы)

1. Қаптаманың қалыңдығы

· Стандартты сыртқы пайдалану: ≥70 мкм

· Жағалау / Жоғары коррозиялық орталар: ≥85 мкм

2. Адгезия: Металлургиялық байланыс; соғу кезінде қабыршақтану немесе қабыршақтану жоқ

3. Коррозияға төзімділік: Тұзды бүрку сынағы ≥500 сағ; қалыпты сыртқы жағдайда қызмет ету мерзімі >20 жыл

IV. Қосымша параметрлер

1. Жаңғақ сыныбы: 4.8 сынып / 8 сынып; ыстық мырышталған (сол материал); жіптермен дәл сәйкестендіру

2. Жалпақ жуғыш: Q235 материалы, ыстық мырышталған; байланыс қысымын таратады; құрамдас бояуды/жабынды қорғайды

3. Серіппелі шайба: жоғары серпімділік; қопсытуды болдырмау үшін негізінен жоғары діріл немесе қатты жел аймақтарында қолданылады

4. Бұрау (реттелетін): Материал: соғылған 45# болат, толығымен ыстық мырышталған; стандартты реттеу диапазоны: ±50–150 мм мм

V. Қолдану және орнату параметрлері

1. Жүктеу режимі: Тек созылу жүктемелеріне арналған; қысу, иілу немесе бүйірлік жүктемелердің әсеріне қатаң тыйым салынады.

2. Орнату талаптары: Байланыс штангасы түзу, бұралмауы немесе майыспауы керек; екі шетіндегі гайкалар симметриялы түрде тартылуы керек.

3. Қоршаған ортаға жарамдылық: Жұмыс температурасының диапазоны -20°C пен 80°C; күшті қышқылдармен немесе күшті сілтілермен ұзақ байланыста болмаңыз.

VI. Қосымша сипаттамалар

1. Беті: Күңгірт күміс-сұр түсті, біркелкі түсі бар; тозуға және соққыға төзімді.

2. Қайта пайдалануға жарамдылық: Мырышпен қапталған жіп жабыны техникалық қызмет көрсету үшін бөлшектеу кезінде жинақтың жіптерді тартып алуына немесе аршуына жол бермей, тән майлауды қамтамасыз етеді.
