Болат қаптау жүйелеріне арналған өздігінен бұрап тұратын бұрандалар

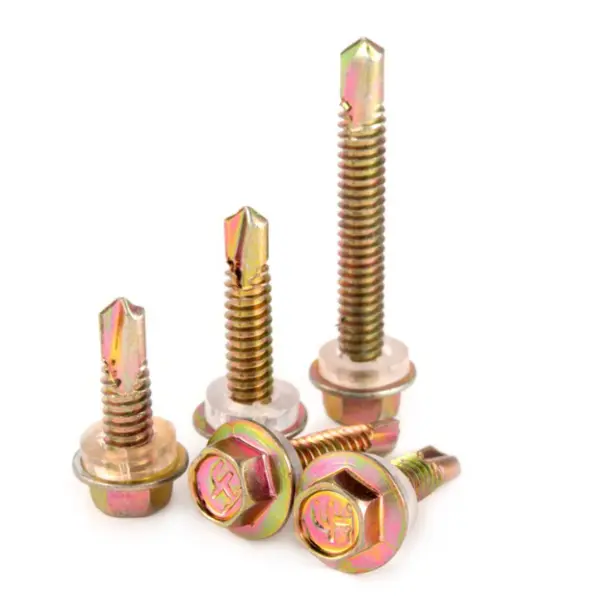

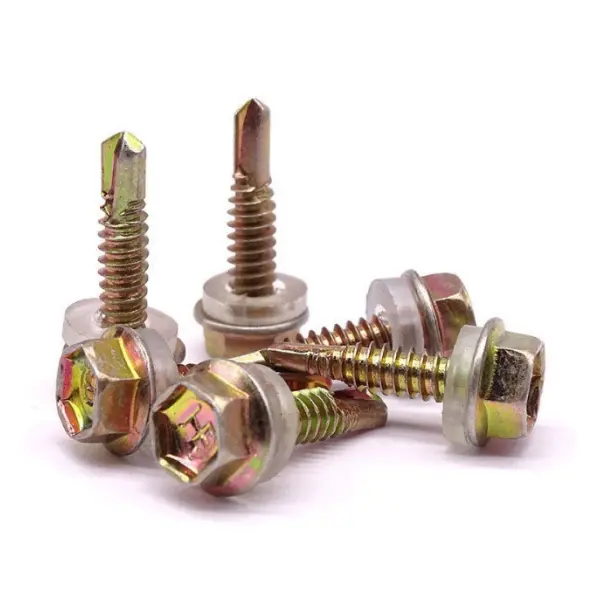

Болат қаптау жүйелеріне арналған өздігінен бұрап тұратын бұрандалар шатырды, қабырғаны қаптауды және әрлеу компоненттерін (мысалы, жыпылықтау және бұрыштық бұрыштар сияқты) қоса, болат конструкциясы құрылыс конверттері үшін арнайы әзірленген.

Материал: орташа көміртекті болат (1022) немесе тот баспайтын болат (410/304); термиялық өңдеуден өткен және мырышпен немесе композиттік жабындармен өңделген.

Негізгі функция: алдын ала бұрғылау қажеттілігін жояды; бұрғылауды, бұруды және бекітуді бір қадаммен орындайды. Түспен қапталған болат, мырышталған парақтар және жеңіл калибрлі болат пурлиндер сияқты жұқа металл парақтарды (0,5–6 мм) қосу үшін қолайлы.

Басы: алты қырлы шайба басы; розетка драйверлерімен немесе қуат кілттерімен үйлесімді; жоғары айналу моментіне төзімділікті ұсынады және сырғып кетуді болдырмайды.

Нүкте: жоңқаларды кетіретін флейталары бар біріктірілген бұрғылау нүктесі (миниатюралық бұрғылау); болат табақтар арқылы тікелей бұрғылауға қабілетті.

Жіп: Дөрекі жіп (14 TPI); күшті өздігінен бұрап алу мүмкіндігін және жоғары қысқыш күшін қамтамасыз етеді.

Беткі әрлеу: ыстық мырышталған, түрлі-түсті мырыш немесе Dacromet; коррозияға төзімді және сыртқы пайдалануға жарамды.

Өнім конфигурациясы

Стандартты құрастыру бұрандалы корпусты және су өткізбейтін тығыздағыш шайбаны (алдын ала құрастырылған) қамтиды; қолмен жуғышты орнатуды қажет етпей-ақ дереу жұмыс орнында пайдалануға дайын.

1) Бұрандалы корпус (негізгі құрамдас бөлік)

Бас түрі: алты қырлы шайба басы; жоғары жүк көтергіштігі мен сенімді, тегіс орнатуды ұсынады. Техникалық сипаттамалар (ортақ):

o Диаметрі: 5,5 мм (#12), 6,3 мм (#14)

o Ұзындығы: 25–150 мм (панельге және оқшаулағыш қабатқа өтуі керек, ≥25 мм пурлинге ендірілген)

Бұрғылау нүктесі: ST4.2–ST6.3, әртүрлі болат табақтың қалыңдығына сәйкес келеді.

2) Тығыздағыш шайба (гидроизоляция үшін өте маңызды; алдын ала құрастырылған/біріктірілген)

Құрылымы: Металл шайбадан (мырышталған болат / баспайтын болат) + EPDM резеңкеден тұратын композитті шайба.

Функциялары: Гидроизоляция, ағып кетудің алдын алу, қартаюға төзімділік және ауа-райына төзімділік (жұмыс диапазоны: -40 ° C пен 120 ° C).

Өлшемдері: Сыртқы диаметрі ≥19мм; сенімді тығыздау үшін үлкен байланыс аймағын қамтамасыз етеді. 3) Қажетті құралдар (Орнату үшін қажет)

Драйверлер: 1/4 дюймдік алтыбұрышты розеткалар (8мм/10мм); сымсыз соққы кілті немесе электрлі бұрғы

Көмекші құралдар: деңгей, рулетка, қауіпсіздік бау (биіктікте жұмыс істеу үшін)

Негізгі өнімділік параметрлері

Созылу беріктігі: ≥450 МПа

Бетінің қаттылығы: HRC 35–45 (қатты бұрғылау нүктесі, қатты өзек)

Тарту күші: ≥8700 Н (Q235, 4мм болат табақ)

Айналу моменті: ≥10,9 Нм

Тұзға төзімділік: ≥500 сағат (ыстық мырышталған)

Қолданылатын пластина қалыңдығы: 0,5–6 мм (бұрғылау нүктесінің сипаттамасына байланысты)

Әдеттегі қолданба сценарийлері

Шатыр жабыны: түрлі-түсті болат парақтарды болат пурлиндерге бекіту (желге төзімділік және гидрооқшаулағыш)

Қабырғаларды қаптау: түрлі-түсті жабындармен қапталған болат қаңылтырларды қабырғаның кіреберістеріне/пурлиндерге бекіту

Кесу/жыпылықтау: жоталардың қақпақтарын, карниздерді және есік/терезе бұрыштарының жиектерін бекіту

Басқалары: Фотоэлектрлік (PV) монтаждау жүйелері, ауа құбырлары және жеңіл болаттан жасалған құрылыс конверттері

Болат қаптау жүйелеріне арналған өздігінен бұрап тұратын бұрандалардың негізгі артықшылықтары

1. Алдын ала бұрғылау және бұрау қадамдарын жояды; жылдам және еңбекті үнемдейтін орнату

2. Тығыз байланыс; қопсытуға және ажырауға төзімді

3. Әртүрлі материалдармен үйлесімді; өте жан-жақты

4. Шағын өлшем; жұқа қабырғалы және жеңіл құрамдастарды қосу үшін қолайлы

Дифференциаторлар

Салыстыру: Стандартты үшкір ұшты өздігінен бұрап тұратын бұрандалар, стандартты болттар және соқыр тойтармалар

I. Негізгі дифференциаторлар

1. Біріктірілген бұрғылау және бекіту; орнатудың өте жоғары тиімділігі

Кіріктірілген бұрғылау нүктесін кесу құрылымы бар; алдын ала бұрғылау немесе бұрғылау қажеттілігін жояды. Бұрғылау, бұрғылау және бекіту бір қадаммен аяқталады, бұл технологиялық қадамдарды айтарлықтай азайтады — құрылыс алаңдарында ауқымды конверттерді орнату үшін өте қолайлы.

2. Алты бұрышты фланецті басы; сырғанаусыз күшті қысу күші

Сыртқы алтыбұрышты жетекті фланецті бетпен біріктіреді, бұл электр кілттерімен жоғары айналдыру моментін қолдануға мүмкіндік береді. Үлкен мойынтірек беті жіптің жұлу немесе басын кесу қаупін азайтады, бұл оны болат конструкциялардағы діріл немесе жел қысымымен байланысты жағдайларға қолайлы етеді.

3. Біріктірілген композициялық шайба; тамаша су өткізбейтін тығыздау

Металл және EPDM компоненттерімен зауытта алдын ала құрастырылған. Резеңке композитті шайба: қатайтқаннан кейін панель бетіне тығыз орналасады; қартаюға және экстремалды температураға төзімді; көзде судың ағып кетуіне жол бермейді; арнайы құрылыс конверт жүйелерін гидрооқшаулауға арналған.

4. Металл қосылымдары үшін жарамды шыңдалған материал

Жоғары беттік қаттылықпен қатайтылған; 0,5–6 мм түсті боялған болат қаңылтырлар мен мырышталған болаттан жасалған секцияларды сенімді бұрғылауға қабілетті; теңдестірілген беріктік стандартты өздігінен бұрап тұратын бұрандалармен салыстырғанда жоғары жүк көтеру қабілетін ұсына отырып, орнату кезінде үзілуге ​​немесе жіптің тарылуына төзімділікті қамтамасыз етеді.

5. Коррозияға және ауа-райына төзімділік, сыртқы орталарға жарамды

Түсті мырышпен қаптау, ыстық мырыштау немесе Dacromet жабыны сияқты стандартты бетті өңдеу мүмкіндіктері; тұзды спрейге және тотқа тамаша қарсылық көрсетеді; ашық аспан астындағы немесе жағалаудағы өнеркәсіптік объектілерде ұзақ мерзімді пайдалануға төзімді; сыртқы болат құрылымы конверт қолданбалары үшін өте қолайлы.

6. Жіптің күшті қосылуы, желдің көтерілуіне және босап кетуіне төзімді

Мамандандырылған өрескел өздігінен бұрап тұратын жіптер болат пурлиндермен тығыз түйісуді қамтамасыз етеді; тамаша тартуға және сырғуға төзімділікті қамтамасыз етеді; шатырлардағы күшті жел жүктемелеріне төтеп береді және уақыт өте келе қопсытуға қарсы тұрады.

II. Басқа бекіткіш түрлерімен салыстыру (шектеулер)

1. Vs. стандартты үшкір ұшты өздігінен бұрап тұратын бұрандалар: Бірліктің жоғары құны; ағаш немесе пластик сияқты металл емес субстраттар үшін жарамсыз.

2. Vs. стандартты болттар: Төменгі жүк көтергіштігі; бастапқы құрылымдық жүк көтергіш қосылыстар үшін қолдануға болмайды; тек конверт жүйелері мен жұқа парақ қосылымдары үшін жарамды.

3. Vs. соқыр тойтармалар: бірнеше рет бөлшектеуге және техникалық қызмет көрсетуге мүмкіндік береді (бір рет қолданылатын тойтармаларға қарағанда); дегенмен, сейсмикалық төзімділік пен қайталанатын деформацияға төзімділік беріктігі жоғары құрылымдық бекіткіштерге қарағанда төмен.

Орнату процесі

Болат қаптау жүйелеріне арналған өздігінен бұрап тұратын бұрандалар Қолданылатын сценарийлер: Зауыттық жабындар, қабырғаларды қаптау (түсті бояумен қапталған болат парақтар), жыпылықтау және бұрыштық әрлеу, жеңіл өлшемді болат конверт жүйелері және т.б.; монтаждау болат конструкция конвертінің құрылысына арналған жалпы сипаттамаларға сәйкес келеді.

I. Құрылысты дайындау

1. Материалды тексеру

Техникалық сипаттамаларды, ұзындықты және коррозияға қарсы жабынды тексеріңіз; алдын ала құрастырылған композиттік шайбаларды олардың бүтіндігіне және ажырауы мен жарылып кетпеуіне көз жеткізу үшін тексеріңіз; панельдердің жалпы қалыңдығына сәйкес келетін бұрғылау нүктесінің сипаттамаларын ажыратыңыз.

2. Құрал дайындау

Алты қырлы розетка драйвері, ауыспалы жылдамдықты электр кілті / Жылдамдық пен айналу моментінің параметрлерін алдын ала реттей отырып, қолдық электр бұрғысын дайындаңыз; сонымен қатар рулетка, маркер және пышақ дайындаңыз.

3. Негізгі бетті дайындау

Панельдер мен пурлиндердің беттерінде қоқыс, бос тот немесе шығыңқы жерлер жоқ екеніне көз жеткізіңіз; панельдің қабаттасатын жерлерінің тегіс болуын және панель беттерінің майыспайтынын қамтамасыз етіңіз.

4. Орналасу және орналасу

Көлденең және тік туралауды қамтамасыз ететін бұрандалар аралығын анықтау үшін сызбаларға сәйкес сызықтарды кесіңіз.

II. Орналастыру және бекіту операциялары

1. Қабаттасу енінің дизайн сипаттамаларына сәйкес келетініне көз жеткізу үшін оларды уақытша бекітіп, панельдерді бір-біріне туралаңыз және орнатыңыз.

2. Бұрғылау кезінде панель бетіне перпендикуляр қысымды түсіру; тік туралауды сақтаңыз — бұрандаларды қисайтуға немесе бұруға қатаң тыйым салынады.

3. Өздігінен бұрғылау ұшының панель мен пурлинге енуіне мүмкіндік беретін тұрақты жылдамдықпен бұрғылаңыз және бекітіңіз; бұрғы ұшын сындырмау немесе панельді деформациялау үшін кенеттен немесе шамадан тыс күш қолданбаңыз.

4. Бекіту стандарты: фланец композиттік шайбаны қысып тұруы керек, сонда резеңке тығыздағыш біркелкі қысылып, сыртқа қарай аздап кеңейеді; қатты тартпаңыз, себебі бұл резеңке тығыздағышты жарып жіберуі немесе панель бетінің ойысуы мен ағып кетуіне әкелуі мүмкін.

5. Орнату реті: панельдердегі жинақталған кернеуді азайту үшін аралықтың ортасынан екі шетіне қарай және ортасынан сыртқа қарай жүріңіз.

III. Әртүрлі аймақтарға арналған негізгі орнату нүктелері

1. Төбелік панельдер үшін бұрандаларды бұдырлардың шыңдарына қойыңыз; бұрандаларды шұңқырларға бұруға тыйым салынады (өйткені бұл судың жиналуына және ағып кетуіне әкеледі); аралық... Сызбаларды қатаң ұстаныңыз, әсіресе жотаның, карниздердің және суағарлардың айналасында бекіткіштердің тығыздығын арттыруға баса назар аударыңыз.

2. Тік қабырғалық панельдерді жоғарыдан төменге орнату; су өткізбейтін тығыздағышты қамтамасыз ету үшін қабаттасатын жерлердегі бұранданың тығыздығын арттырыңыз.

3. Жиектердің бұралуын немесе судың ағып кетуін болдырмау үшін бұрандаларды бұрыштың екі жағына біркелкі таратып, әрлеу, бұрышты жыпылықтау және жабу нүктелеріне қосарлы бекітуді қолданыңыз.

IV. Аяқталған жұмыстарды тексеру және қорғау

1. Кешенді визуалды тексеру: бұрандалардың тік және біркелкі орналасқанын және шайбалардың бүтіндігін және дұрыс орналастырылғанын тексеріңіз.

2. Панель беттерінде елеулі ойықтар немесе сызаттар жоқ және қабаттасатын тығыздағыштар бұзылмағанына көз жеткізіңіз.

3. Бұранданың босауына немесе тығыздағыштың істен шығуына жол бермеу үшін аяқталған жерлерді басып кетуге, итеруге немесе соғуға тыйым салыңыз.

4. Зақымдалған шайбаларды немесе тураланбаған бұрандаларды дереу ауыстырыңыз немесе қайта өңдеңіз.

V. Құрылыс салуға тыйым салулар

1. Түпнұсқа композиттік шайбаларды алып тастамаңыз немесе ауыстырмаңыз; шайбасыз орнатуға қатаң тыйым салынады.

2. Бұрандаларды бұрышпен тартпаңыз немесе шамадан тыс моментпен тартпаңыз, себебі бұл ағып кетуіне немесе бұранданың сынуына әкелуі мүмкін.

3. Бұрғылау нүктелері тозған немесе бұрандалары зақымдалған бұрандаларды қолданбаңыз.

4. Жаңбыр кезінде немесе панельдердің беттері ылғал болған кезде сыртқа орнатудан аулақ болыңыз.

Болат қаптау жүйелеріне арналған өздігінен бұрап тұратын бұрандалардың негізгі өнімділік параметрлері

I. Негізгі материал мен бетті өңдеу

1. Негізгі материал: Стандартты 1022 болат Орташа көміртекті болат (сөндірумен шыңдалған); Коррозиясы жоғары орталар үшін 410/304 баспайтын болат

2. Термиялық өңдеу: қатайту (қатты бет, қатты өзек)

3. Беттік коррозияға қарсы: түрлі-түсті мырышпен қаптау, ыстық мырыштау, дакромет, фосфаттау

4. Сәйкес шайба: мырышталған болат тірегі + EPDM резеңке (ауа райына төзімді тығыздағыш)

II. Қаттылық және механикалық қасиеттері

1. Бетінің қаттылығы: HRC 35–45 (бұрғылау мүмкіндігін қамтамасыз етеді, ұштың сынуын болдырмайды)

2. Созылу беріктігі: ≥450 МПа

3. Ең жоғарғы момент: ≥10,9 Н·м (стандартты сипаттамалар)

4. Шығару сыйымдылығы (0,5–4 мм болат парақпен + пурлинмен сәйкес): ≥8700 Н

III. Техникалық сипаттамалар және жіп параметрлері

1. Жалпы номиналды өлшемдер: ST5.5, ST6.3 (инженерлік жобалар үшін негізгі)

2. Жіп түрі: Дөрекі өздігінен бұрап тұратын жіп; өткір профиль, күшті ұстау

3. Бұрғылау нүктесінің түрі: Стандартты өздігінен бұрғылау нүктесі; 0,5-6 мм парақ қалыңдығы үшін жарамды

IV. Тығыздағыш шайба параметрлері

1. Жұмыс температурасы: -40°C - 120°C; жоғары/төмен температурада қартаюға төзімді

2. Өнімділік: Су өткізбейтін, соққыға төзімді, парақтардың ұсақталған зақымдануын болдырмайды; қызмет ету мерзімі ≥10 жыл

3. Құрылымы: Зауытта біртұтас блок ретінде алдын ала құрастырылған; ажыратылмайтын

V. Коррозияға қарсы және ауа райына төзімділік параметрлері

1. Түрлі-түсті мырыш: Тұзды спрейге төзімділік ≥200 сағ; жабық/құрғақ зауыт аймақтарына жарамды

2. Ыстық мырышпен қаптау / Dacromet: Тұзға төзімділік ≥500 сағ; сыртқы, ылғалды және жағалаудағы орталарға жарамды

VI. Орнату және пайдалану параметрлері

1. Бекіту талаптары: Жуғыш біркелкі қысылуы керек; резеңке жарылуын немесе парақ бетінің шегіністерін болдырмау үшін шамадан тыс қатайтуды болдырмаңыз

2. Бұрғылау тереңдігі: түрлі-түсті параққа енгеннен кейін болат пурлинге тиімді кірістіру ≥25 мм болуы керек.

3. Қолданылуы: Жіңішке жабын парақтарын біріктіру (шатыр, қабырға панельдері, жыпылықтау/өңдеу); бастапқы жүк көтергіш құрылымдық қосылыстарда қолдануға болмайды
