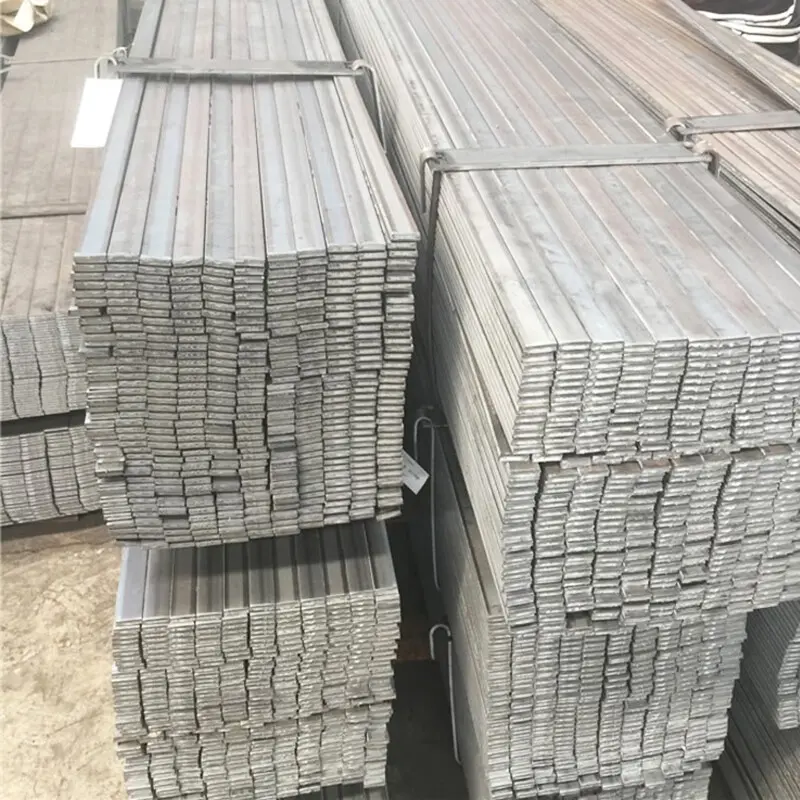

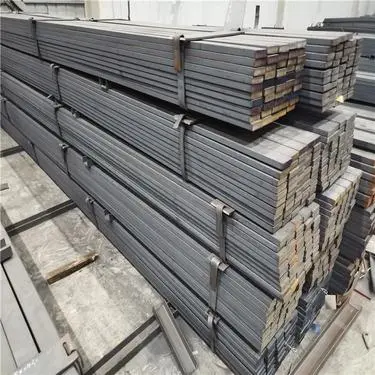

Құрылысқа арналған ыстық илектелген жалпақ болат жолақтарда шеттері дөңгеленген төртбұрышты көлденең қима бар. Олар GB/T 704-2016 стандартына сәйкес келеді және негізінен Q235B немесе Q355B болаттан жасалған. Техникалық сипаттамалар ені 12–300 мм және қалыңдығы 3–60 мм, стандартты ұзындығы 6м, 9м немесе 12м.
1. Көлденең қима - ені қалыңдығынан едәуір асатын ұзын, жалпақ төртбұрыш. Ол айқын жүк көтергіш осі бар иілуге және бүйірлік қаттылыққа орташа қарсылықты ұсынады, бұл оны бір бағытты жүктемелерді, керілген байлауды және қысуды қамтитын қолданбалар үшін өте қолайлы етеді.
2. Әдетте көміртекті құрылымдық болаттан жасалған, материал біркелкі және қатты. Ол статикалық және шамалы динамикалық жүктемелерде тұрақты жұмыс істейді және сынғыш сынуға төзімді.
3. Ол көлденең қимасына қатысты төмен өзіндік салмақты және материалды пайдаланудың жоғары тиімділігін ұсынады; қосқыштар немесе кернеу байланыстары ретінде пайдаланылған кезде ол жалпы құрылымдық жүктемені тиімді түрде азайтады.
1. Тегіс беттер мен біркелкі жиектер құрылымдық құрамдас бөліктерге біркелкі орнатуға мүмкіндік беретін тамаша сәйкестікті қамтамасыз етеді. Ол қысқыштар, жиектерге арналған жолақтар, арматуралар және керілген байлаулар сияқты қолданбаларға жарамды.
2. Оның жіңішке профилі мен қарапайым пішіні икемді орналастыруға мүмкіндік береді, бұл оны дұрыс емес аумақтар мен тығыз құрылыс кеңістіктеріне бейімдейді.
3. Модульдік сипаттамалардың кең ауқымы — ені мен қалыңдығының әртүрлі комбинацияларын ұсынатын — сайтта теңшеуге мүмкіндік береді және жоғары әмбебаптылықты қамтамасыз етеді.
1. Ол ыстық және суық өңдеуде тамаша өнімділікті көрсетеді. Оны күрделі техниканы қажет етпей-ақ оңай кесуге, бұрғылауға, майыстыруға, прокаттауға, дәнекерлеуге және штамптауға болады. 2. Әртүрлі қосылу әдістері: негізінен тігу немесе түйіспелі дәнекерлеу арқылы біріктіріледі, бірақ сонымен қатар болттармен немесе тойтармалармен бекітілуі мүмкін; Бірлескен өндіріс қарапайым.
3. Ұзындықтарды қажетінше ең аз материал қалдықтарымен кесуге болады; ұсақ немесе дұрыс емес пішінді бөлшектерді өңдеу ыңғайлы.
1. Ыстықтай илектелген беті диірмен шкаласын сақтайды; ыстық мырыштау, суық мырыштау, бояу немесе қаралау сияқты өңдеулерді қолдануға болады. Коррозияға төзімділік үшін өңделгеннен кейін ол ішкі, сыртқы және ылғалды немесе ашық орталарға жарамды.
2. Механикалық қасиеттер **-20°C пен 250°C** стандартты температура диапазонында тұрақты болып қалады, өнімділік айтарлықтай төмендемейді.
1. Қарапайым өндіріс процестері және ауқымды өндіріс төмен бағалар мен қорлардың мол болуына әкеледі, бұл оны өте үнемді негізгі құрылымдық профильге айналдырады.
2. Ыстық илектелген жалпақ болат және суық илектелген жалпақ болат болып бөлінеді:
1. Ыстық илек түрі: бетінде диірмен шкаласы бар; орташа өлшемдік дәлдік; жалпы инженерлік қолданбаларға жарамды.
2. Суық сызылған түрі: Жоғары өлшемді дәлдік және тегіс бетті өңдеу; дәл құрастыру және механикалық компоненттер үшін жарамды.
1. Бүйірлік бұралуға және аударылуға әлсіз қарсылық; өз бетінше бастапқы жүк арқалықтары немесе бағаналар ретінде пайдалануға жарамсыз; әдетте көмекші компоненттер ретінде пайдаланылады.
2. Жұқа жалпақ болат секциялар локализацияланған әсерге нашар төзімді және шамадан тыс жүктемелер кезінде майысу немесе деформацияға бейім.
3. Коррозиядан қорғаусыз ұзақ уақыт бойы ашық ауада қалдырсаңыз, тез тот басуға бейім.
1. Болат конструкцияларды біріктіру тетіктері
Ыстықтай илектелген жалпақ болат өзектер болат арқалықтар, бағандар, H-арқалықтар және шаршы/тік бұрышты қуыс секциялар арасында байлау, арматуралық пластиналар, жалғау тақталары және қатайтқыш ретінде қызмет ете алады. Олар жалпы құрылымдық тұрақтылықты арттырады және болат конструкцияларының қосылыстары үшін жалпы көмекші материалдар болып табылады.
2. Енгізілген бөлшектер мен компоненттер
Енгізілген жалпақ болат табақтарды, кірістірілген байлау элементтерін және жерге қосу жолақтарын дайындау үшін қолданылады; іргетастарды, қабырғаларды және шатырды жабуға арналған кіріктірілген құрамдас жобаларда кеңінен қолданылады.
3. Қоршау және шеттерін кесу жүйелері
Шетін кесу және түрлі-түсті боялған болат панельдерді, қабырғаларды, шатырларды және есік/терезе ойықтарын орау үшін қолданылады; сонымен қатар қысым жолақтары, жиектерді нығыздайтын жақтаулар, панельді біріктіретін қақпақ жолақтары және тығыздағыш/суды бөгеу компоненттері үшін қолданылады. 4. Құбырлар мен жабдықтардың керек-жарақтары
Құбыр қысқыштары, құбыр қыстырғыштары, кронштейн белдіктері, жабдықты бекітетін таспалар және желіні бекітетін жолақтар; құбырлар мен кабельдерді ұйымдасқан түрде бекіту үшін қолданылады.
5. Қуат пен найзағайдан қорғауды жерге қосу
Ғимараттар, зауыттар, электр тарату бөлмелері және мамандандырылған жабдықтар үшін жерге тұйықтағыштар, найзағайдан қорғайтын төмен өткізгіштер және потенциалды теңестіру жолақтары; материалдар электр энергетикасы стандарттарына сәйкес келеді.
6. Қорғаулар, тұтқалар және өтпе жолдар/баспалдақтар
Баспалдақтың жиектері, қоршауларды нығайту жолақтары, қарапайым қоршаулар және сырғанауға қарсы платформа жолақтары.
7. Механикалық және аппараттық өңдеу
Штампталған бөлшектер, шағын жабдықтың жақтаулары, құрал-саймандар керек-жарақтары, аппараттық бөлшектер, ауылшаруашылық машиналарының бөлшектері және стандартты емес шағын бөлшектерді тапсырыс бойынша кесу/өңдеу.
8. Коммуналдық және құрылыс алаңының уақытша объектілері
Жинақтаушы арматура, тірек тіректері, уақытша тірек жақтаулары және белгі негізінің жақтаулары.
1. Болат конструкциясының инженериясы: өнеркәсіптік кәсіпорындарға, құрама ғимараттарға, болат шатырларға және қабырғаларды қаптау жүйелеріне арналған көмекші материалдар.
2. Ғимараттың ЖАО (механикалық және электрлік): найзағайдан қорғайтын электрлік жерге қосу, сантехника/HVAC құбырларының тіректері және құбырларды бекіту жүйелері.
3. Энергетика: қосалқы станциялар, тарату бөлмелері және сыртқы электр қондырғылары үшін жерге қосу және өткізгіш қосылыстар.
4. Муниципалдық және көлік: жол қоршаулары, қоршаулар, автобустардың баспаналары және муниципалды ландшафт компоненттері.
5. Машина жасау: жалпы мақсаттағы жабдықтар, құрылыс машиналары, ауыл шаруашылығы машиналары және аппараттық бөлшектерді өңдеу.
6. Кеме жасау және перде қабырғалары: кеме құрамдас бөліктерін нығайту, сәулеттік перде қабырғаларының жиектерін әрлеу және есік/терезе қосалқы рамалары.
· Ыстықтай илектелген жалпақ болат: Қордың жоғары болуымен үнемді; жалпы инженерлік мақсатта қолдануға, ең алдымен құрылымдық байланыстарға, ендірілген бөлшектерге, жерге қосуға және қаптаманың жиегін әрлеуге жарамды.
· Суық тартылған жалпақ болат: Нақты өлшемдері мен тегіс, таза бетті өңдеу ерекшеліктері; дәлме-дәл машиналарға, жоғары эстетикалық сапаны қажет ететін компоненттерге және дәл құрастыруға жарамды.
· Ыстық мырышталған жалпақ болат: коррозияға және тотқа төзімді; сыртқы, ашық немесе ылғалды орта және найзағайдан қорғайтын жерге қосу жобалары үшін қолайлы. Негізгі өнімділік параметрлері
Стандарттар: GB/T 704-2016 «Ыстық илектелген жалпақ болат», GB/T 34374-2017 «Суық тартылған жалпақ болат»
|
Материалдық дәрежесі |
Өнімділік күші ReL (МПа) |
Созылу беріктігі Rm (МПа) |
Сынудан кейінгі ұзару |
Қолдану сценарийлері |
|
Q235B |
≥235 |
375～500 |
≥24% |
Жалпы инженерлік қолдану, байлау элементтері, жиектері, қарапайым кірістірілген бөлшектер, жерге қосу тақталары |
|
Q355B |
≥355 |
470～630 |
≥21% |
Ауыр жүкті арматура, жүк көтергіш байланыстырушы пластиналар, механикалық жабдық арматурасы |
Жалпы физикалық параметрлер
· Тығыздығы: 7,85 г/см³
· Серпімділік модулі: 2,06 × 10⁵ МПа
· Жұмыс температурасы: -20°C - 250°C
1. Белгілеу әдісі
Ені × Қалыңдығы (мм); Мысалдар: 50×5, 80×6
2. Негізгі өлшем ауқымдары
· Ені: 12–300 мм
· Қалыңдығы: 3–60 мм
· Стандартты ұзындықтар: 6м, 9м, 12м; сұраныс бойынша ұзындығы бойынша кесілген
3. Өлшемдік төзімділіктер
· Ыстық илектелген жалпақ болат: ені ±1,0 мм, қалыңдығы ±0,5 мм
· Суық тартылған жалпақ болат: Жоғары дәлдік; ені/қалыңдығы төзімділігі ≤ ±0,3 мм
4. Теориялық салмақ формуласы
Вт (кг/м) = Ені (мм) × Қалыңдығы (мм) × 0,00785
5. Жалпы сипаттамалар және метрге арналған салмақ
|
Өлшем (ені × қалыңдығы, мм) |
Теориялық салмақ (кг/м) |
Негізгі қолданбалар |
|
20×3 |
0.471 |
Шағын жиектер, терезелер мен есіктерді қалыптау, қарапайым байлаулар |
|
25×3 |
0.589 |
Сәндік қалыптау, құбырларды бекіту бөлшектері |
|
30×3 |
0.707 |
Жалпы жиектер, төбені қалыптау, шағын арматуралық бөлшектер |
|
30×4 |
0.942 |
Қабырғаға байлау, шағын құбыр қысқыштары |
|
40×4 |
1.256 |
Кәдімгі тегіс жерге қосылатын болат, кәдімгі байланыстырушы пластиналар |
|
40×5 |
1.570 |
Стандартты жерге қосу жолақтары, құбыр қысқыштары, қоршау пішіні |
|
50×5 |
1.963 |
Негізгі жалпақ жерге қосылатын болат, болат құрылымды байлау жолақтары |
|
50×6 |
2.355 |
Ауыр жүкті арқандар, жабдықты нығайту жолақтары |
|
60×6 |
2.826 |
Үлкен құбыр қысқыштары, арқалық пен бағананы қатайтатын жолақтар |
|
80×6 |
3.768 |
Ауыр байланыстырушы плиталар, кеңейтілген арматуралық бөлшектер |
|
80×8 |
5.024 |
Қалың жүк көтергіш жолақтар, жабдық негіздеріне арналған қосалқы пластиналар |
|
100×8 |
6.280 |
Кеңейтілген ауыр жүкті құрамдас бөліктер, үлкен шеңберлі фитингтер |
1. Тегіс, ұзартылған көлденең қима; жақсы бір бағытты иілу қарсылығын, бірақ төмен бүйірлік қаттылықты ұсынады. Жазықтықта иілу, керу, байлау және қысу қолданбалары үшін қолайлы; жоғары моментке немесе бүйірлік жүктемелерге тәуелсіз төтеп беруге жарамсыз.
2. Маңызды кернеу шоғырлану нүктелері жоқ біркелкі материал құрамы; тамаша суық иілу және штамптау қасиеттерін көрсетеді.
3. Тұрақты ығысу өнімділігі; тізе қосқыштары, су тоқтатқыштар және галстуктер ретінде пайдалануға жарамды.
|
Санат |
Қалыптастыру процесі |
Дәлдік және беттің күйі |
Негізгі өнімділік |
Қолдану сценарийлері |
|
Ыстық илектелген жалпақ болат |
Ыстық прокат |
Бетіндегі оксид шкаласы, кәдімгі өлшемдік дәлдік |
Жақсы беріктік, тамаша дәнекерлеу, жоғары баға өнімділігі |
Болат құрылымды байлау жолақтары, ендірілген бөлшектер, жиектер, жалпы жерге қосу жолақтары, жалпы құрылыс алаңында пайдалану |
|
Суық тартылған жазық болат |
Дәл суық сурет |
Тегіс жарық беті, дәл өлшемдері |
Жоғары түзулік, тығыз төзімділік, жақсы көрініс |
Дәл машина арматурасы, сәндік компоненттер, жоғары дәлдіктегі құрастыру бөлшектері |
|
Ыстық мырышталған жалпақ болат |
Ыстық илемдеу / суық сызу + ыстық мырыштау |
Біркелкі мырыш жабыны, тоттануға қарсы қасиеті |
Коррозияға және ауа райына тамаша төзімділік, тұрақты электр өткізгіштік |
Сыртқы жерге қосу, ашық аспан астындағы құрылымдық бөліктер, ылғалды орталар, энергетикалық жобалар |
1. Суық иілу өнімділігі: бөлме температурасында 180° суық иілу мүмкіндігі, иілу кезінде жарықтарсыз немесе қабаттарсыз; орнында иілу және пішіндеу үшін жарамды.
2. Дәнекерлеу өнімділігі: төмен көміртекті болғандықтан, бұл ыстықтай илектелген жалпақ болат барлар доғалық дәнекерлеуге және газдан қорғалған дәнекерлеуге жарамды; олар крекингке төзімді күшті дәнекерлеуді береді.
3. Штамптау/тесу: тесу және кесу оңай; өңдеудің төмен қиындығы; шағын, дұрыс емес пішінді бөлшектерді жаппай өндіруге жарамды.
4. Электр өткізгіштік: Таза көміртекті болат жақсы электр өткізгіштігін ұсынады және найзағайдан қорғау және жерге қосу жобалары үшін стандартты материал болып табылады.
1. Негізгі жағдайы: Ыстық илектелген «қара» финиш (диірмен шкаласы); тот басуға бейім; сыртқы пайдалану үшін коррозияға қарсы өңдеу міндетті болып табылады.
2. Жалпы коррозияға қарсы процестер және анықтамалық сипаттамалар
o Ыстық мырыштау: мырыш жабынының орташа қалыңдығы ≥65μm; сыртқы қызмет мерзімі 12-18 жыл.
o Суық мырыштау / Кескіндеме: мырыш жабыны / бояу қабықшасының қалыңдығы 20–40 мкм; ең алдымен ішкі немесе құрғақ орталар үшін.
o Қаралау / пассивация: тек тот басудың алдын алу (сәндік әрлеу жоқ); ішкі механикалық компоненттер үшін қолданылады.
1. Бастапқы: Тізбекті дәнекерлеу, түйіспелі дәнекерлеу (болат конструкциялар мен жерге қосу жобалары үшін стандарт).
2. Қосалқы: Болттау, тойтару, қысқыш/қысқышпен бекіту.
Қолайлы
Болат конструкцияны бекіту/армалау, шатырдың/қабырғаның жиектерінің жиектері, ендірілген бөлшектер, найзағайдан қорғау/жерге қосу, құбыр қысқыштары/кронштейндер, баспалдақ тұтқасының жиегі, қарапайым қоршаулар, шағын механикалық аппараттық бөлшектер.
Жарамсыз
Дербес негізгі жүк көтергіш арқалықтар немесе бағаналар, жоғары жиілікті ауыспалы әсерге ұшырайтын құрамдас бөліктер, жоғары қысымды жүк көтергіш компоненттер.
| ені (мм) |
қалыңдығы (мм) | |||||||||||
| 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 14 | 16 | |
| теориялық салмақ (кг/м) | ||||||||||||
|
10 12 14 16 18 20 22 25 28 30 32 35 40 45 50 55 60 65 70 |
0.24 0.28 0.33 0.38 0.42 0.47 0.52 0.59 0.66 0.71 0.75 0.82 0.94 1.06 1.18 |
0.31 0.38 0.44 0.50 0.57 0.63 0.69 0.78 0.88 0.94 1.00 1.10 1.26 1.41 1.57 1.73 1.88 2.04 2.22 |
0.39 0.47 0.55 0.63 0.71 0.78 0.86 0.98 1.10 1.18 1.26 1.37 1.57 1.77 1.96 2.16 2.36 2.55 2.75 |
0.47 0.57 0.66 0.75 0.85 0.94 1.04 1.18 1.32 1.41 1.51 1.65 1.88 2.12 2.36 2.59 2.83 3.06 3.30 |
0.55 0.66 0.77 0.88 0.99 1.10 1.21 1.37 1.54 1.65 1.76 1.92 2.20 2.47 2.75 3.02 3.30 3.57 3.85 |
0.63 0.75 0.88 1.00 1.13 1.26 1.38 1.57 1.76 1.88 2.01 2.20 2.51 2.83 3.14 3.45 3.77 4.08 4.40 |
1.15 1.27 1.41 1.55 1.77 1.98 2.12 2.26 2.47 2.83 3.18 3.53 3.89 4.24 4.59 4.95 |
1.26 1.41 1.57 1.73 1.96 2.20 2.36 2.55 2.75 3.14 3.53 3.93 4.32 4.71 5.10 5.50 |
1.73 1.90 2.16 2.42 2.59 2.76 3.02 3.45 3.89 4.32 4.75 5.18 5.61 6.04 |
1.88 2.07 2.36 2.64 2.83 3.01 3.30 3.77 4.24 4.71 5.18 5.65 6.12 6.59 |
2.75 3.08 3.30 3.52 3.85 4.40 4.95 5.50 6.04 6.59 7.14 7.69 |
3.14 3.53 3.77 4.02 4.40 5.02 5.65 6.28 6.91 7.54 8.16 8.79 |
