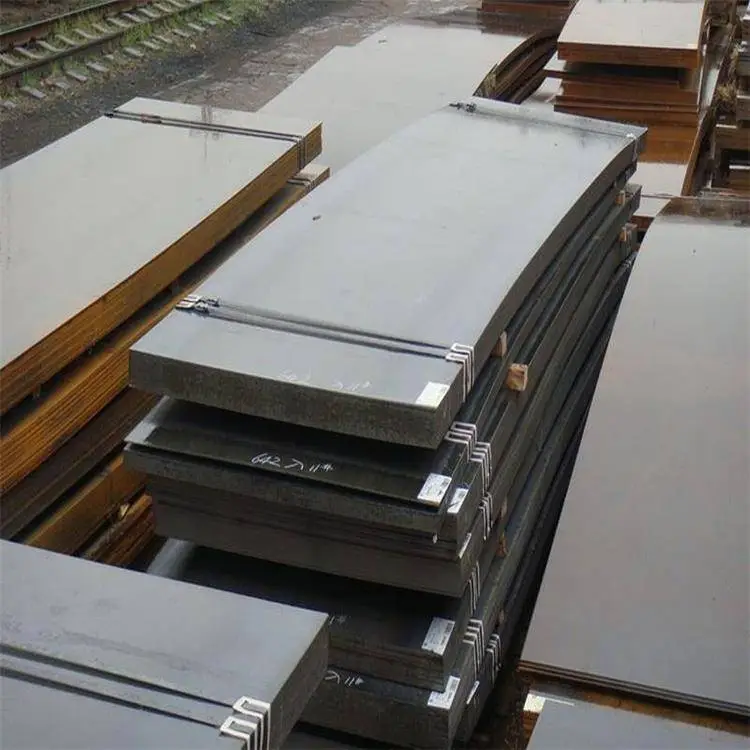

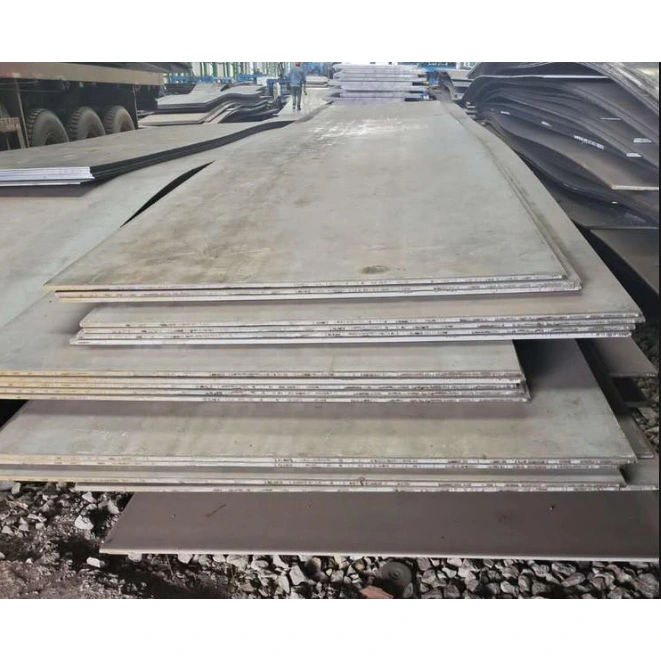

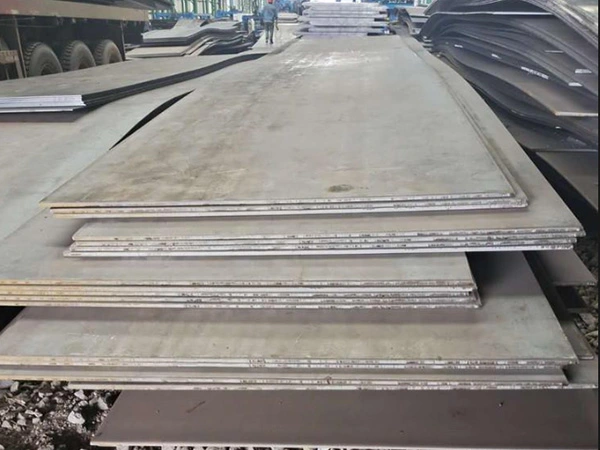

Ыстық илектелген құрылымдық болат табақтар

Ыстық илектелген конструкциялық болат тақтайшалар болат құрылымдарды, ауыр машиналарды, муниципалдық жолдар мен көпірлерді салу үшін негізгі шикізат болып табылады. GB/T 700-2006 және GB/T 1591-2018 ұлттық стандарттарына сәйкес шығарылады, олар ыстықтай илектелген табақтар, суық илектелген табақтар, орташа қалыңдықтағы табақтар және сырғанауға қарсы дойбылар болып жіктеледі. Теңдестірілген механикалық қасиеттерге және дәнекерлеу, суық иілу және тесуде тамаша өнімділікпен біріктірілген Құрылымдық болат тақтайшалар саңылауларсыз үздіксіз күшті беруді қамтамасыз етеді, үлкен аумақты жүк көтергіш субстраттар мен біріктіру пластиналарына өте ыңғайлы.

HAISHENG болат құрылымының, машиналар мен муниципалдық жобалардың жаппай сатып алу талаптарын қанағаттандыру үшін ыстықтай илектелген құрылымдық болат табақтардың қалыңдығының сипаттамаларының толық спектрін, арнайы пішінді бөлшектер мен ендірілген пластиналар үшін теңшелетін кесуді, толық материалды механикалық сынақ есептерін және бояу және ыстық мырыштау сияқты коррозияға қарсы өңдеуді ұсынады.

1. Қолданылатын өндіріс стандарттары

GB/T 700-2006 Көміртекті құрылымдық болат

GB/T 1591-2018 Төмен легирленген жоғары берік құрылымдық болат

GB/T 3274 Көміртекті құрылымдық қалың пластиналар үшін өлшемдер мен пішінді қабылдау

2. Өнімнің негізгі мүмкіндіктері

2.1 Материалдық және механикалық сипаттамалар

Негізгі Q235B және Q355B маркалары бар жетілген көміртекті және төмен легирленген материалдар сериялары статикалық жүктемелерді, динамикалық жүктемелерді және белгілі бір температура айырмашылықтарын көтере алатын бөлме температурасында теңдестірілген беріктікке, пластикалық пен қаттылыққа, тұрақты механикалық қасиеттерге қол жеткізеді.

Интегралды илектелген пластиналардың біркелкі ішкі құрылымы мен үздіксіз күш беруі, үлкен аумақтағы жүк көтергіш және қоршау субстраттары үшін тамаша қысуға, иілуге ​​және бүгілуге ​​төзімді.

Таңдау үшін қарапайым беріктіктен жоғары беріктікке дейін әртүрлі жүктеме деңгейлеріне сәйкес келетін әртүрлі болат маркалары, соның ішінде жеңіл қоршаулар, ауыр жүк көтергіш және жабдықтың қысымды көтеретін компоненттері.

2.2 Санат және процесс айырмашылықтары

Ыстық илектелген плиталар: жақсы беріктік, кең қалыңдық диапазоны, төмен баға, жоғары температураға төзімділік және негізгі инженерлік материал ретінде жердегі тамаша дәнекерлеу өнімділігі; оксидті шкаламен және орташа өлшемдік дәлдікпен жабылған.

Суық илектелген табақтар: тегіс бет, тығыз өлшемді төзімділік, жоғары тегістік және дәл өңдеу, штамптау және сәндік компоненттер үшін жоғары иілу өнімділігі; жұқа қалыңдығы және ыстық прокатқа қарағанда әлсіз жоғары температураға төзімділігі.

Туынды функционалдық сорттар: Допты тақтайшалар серуендеу жолдары мен платформалар үшін сырғанауға және тозуға төзімді; орташа қалыңдықтағы пластиналар ауыр жүкті үлкен компоненттерге бағытталған; кесілген пластиналар мен түпнұсқа орам тақталары материалды жоғары пайдаланумен икемді кесуді қолдайды.

2.3 Өңдеу және құрастыру артықшылықтары

Кешенді өңдеу өнімділігі кесу, иілу, тесу, илемдеу, дәнекерлеу, жылтырату және жабуды қолдайды, барлық болат конструкцияларын дайындау процестерімен үйлесімді.

Тегіс тақталар күрделі қосылыстарға арналған секциялық болатпен, түтіктермен және бекіткіштермен біркелкі сәйкестендіріп, оңай біріктіруге, тігуге және түйіспелі қосылыстарды жасауға мүмкіндік береді.

Икемді өлшемдер тұтас пластиналарды арнайы пішінді бөліктерге, кішкентай плиталарға және күшті әмбебаптығы бар ендірілген бөліктерге кесуге мүмкіндік береді.

2.4 Қоршаған ортаға бейімделу

Негізгі болат ауа-райына лайықты төзімділікке ие; тот кетіру, бояу немесе ыстық мырыштау коррозияға қарсы өңдеуден кейін оны ұзақ мерзімді қызмет көрсету үшін үй ішінде, ашық ауада және ылғалды ортада қолдануға болады.

Кең қолданылатын температура диапазоны: кәдімгі көміртекті болат плиталар қалыпты жұмыс істейді -20 ℃ және 350 ℃; арнайы болат маркалары төмен немесе жоғары температурадағы жұмыс жағдайларын қанағаттандырады.

2.5 Шығындардың артықшылықтары мен шектеулері

Жеткілікті шикізатпен қамтамасыз ету, толық спецификациялар және сериялық өндіріс бірлік құнын төмендетеді, бұл болат конструкциялары үшін ең негізгі жалпы болат ретінде жоғары кешенді шығындар өнімділігін әкеледі.

Жұқа пластиналар жергілікті әсерге және тістеуге әлсіз қарсылықты көрсетеді; қосымша қалың пластиналар үлкен салмақты көтереді және жалпы құрылымдық жүктемені арттырады.

Жалаңаш тақтайшалар ашық жағдайда тот басуға бейім және коррозияға қарсы өңдеумен жабдықталуы керек; крекингке жол бермеу үшін жоғары берік пластиналарды суық иілу және штамптау үшін қатаң параметрді бақылау қажет.

3. Ыстық илектелген конструкциялық болат пластиналарды қолдану аясы

3.1 Негізгі қолданбалар

Ғимараттың болат конструкцияларының инженериясы: Еденнің негізі тақталары, шатыр панельдері, қабырға панельдері және платформа плиталары; қатайтқыштар, аралық тақталар, бас тақталар, болат бағаналар мен арқалықтарға арналған біріктіру тақталары және ендірілген болат пластиналар, негізгі жүк көтергіш және қосылыстарды жалғау үшін өзек материалдары.

Жабдықтар мен машиналарды өндіру: Жабдық қабықтары, негіздері, жақтаулары, қоршаулары, силостар, қалыптардың тірек тақталары және құрылыс машиналарына арналған тозуға төзімді төсемдер.

Қоршау және тротуар платформалары: шеберханаға арналған жолдарға, баспалдақтарға және траншеяларға арналған тақтайшалар; зауыт қоршаулары мен аралық қалқандарға арналған қарапайым тақталар.

Қысыммен жұмыс істейтін ыдыстар мен құбырлардың керек-жарақтары: атмосфералық сақтауға арналған резервуарлар, су ыдыстары, құбыр басы, құбыр тіректері және жоғары қысымды көтермейтін құрамдас бөліктерге арналған цилиндрді күшейтетін тақталар.

Коммуналдық және көпір құрылысы: көпірдің қосалқы тірек тақталары, жол күзет тақталары, муниципалды қоршаулар, люк қақпағының негізгі тақталары, өзен төсеу тақталары және көлік құралының құрамдас бөліктері.

Аппараттық және стандартты емес өңдеу: Арнайы пішінді жиектерді жабу бөліктерін, суды тоқтату тақталарын, арматуралық тақталарды және әртүрлі стандартты емес қосалқы бөлшектерге арналған уақытша тірек тақталарын кесіңіз.

3.2 Өнім санаты бойынша сәйкес пайдалану

Ыстық илектелген орташа қалың табақтар: Негізінен ауыр болаттан жасалған құрамдас бөліктерге, жабдық негіздеріне, көпірлерге, сақтауға арналған резервуарларға және үлкен жүк көтергіш панельдерге арналған қалың табақтар.

Ыстық илектелген кесілген табақтар: жоғары құны бар тұрақты жұқа және орташа қалыңдық, ең үлкен инженерлік тұтынуы бар зауыттық арқалықтар, бағандар және қоршаулар үшін кеңінен қолданылады.

Суық илектелген жұқа табақтар: дәлдікпен штамптауға арналған тегіс жоғары дәлдіктегі бет, сәндік панельдер, электр шкафтары және жеңіл сыртқы қабықтар.

Допты болат тақтайшалар: жаяу жүргіншілерге арналған платформаларға, баспалдақтарға және көліктің еден тақталарына арналған тамаша сырғанауға қарсы өнімділік.

3.3 Таңдау бойынша қарапайым кеңестер

Жүк көтергіш, дәнекерлеу және ашық ауадағы жұмыс жағдайлары үшін ыстық илектелген плиталарға басымдық беріңіз;

Сыртқы түрге қойылатын талаптар, дәлдікпен штамптау және ішкі безендіру сценарийлері үшін суық илектелген табақтарды таңдаңыз;

Жаяу жүргіншілер өткелдері мен сырғанауға қарсы аймақтар үшін дойбы тақталарды қабылдаңыз.

4. Толық ауқым өнімділігі параметрлері

4.1 Негізгі сорттар және бөлме температурасының механикалық қасиеттері

4.2 Жалпы физикалық тұрақтылар

Тығыздығы: 7,85 г/см³

Серпімділік модулі: 2,06×10⁵ МПа

Пуассон қатынасы: 0,3

Жылу өткізгіштік: 45 Вт/(м·К)

4.3 Қалыңдығы классификациясы және стандартты өлшемдері

Салалық қалыңдықтың жіктелуі

Жұқа табақ: 0,5～3,0 мм (суық прокат / ыстық илек)

Орташа пластина: 3,0～14,0 мм

Қалың пластина: 14,0～60,0 мм

Қосымша қалың пластина: ＞60 мм (ауыр болат конструкциялар, жабдық негіздері)

Стандартты бекітілген өлшемдер

Жалпы ені: 1000мм, 1220мм, 1500мм, 1800мм, 2000мм

Жалпы ұзындықтар: 2000мм, 2440мм, 6000мм, 12000мм

Төзімділік: Қалыңдығы ±0,3～±10%; Ұзындығы мен ені ±5мм

Негізгі категориялар және қалыңдық ауқымы

Ыстық илектелген кесілген табақ: 2,0～12мм, құрылыс жобаларындағы ең көп тұтыну

Ыстық илектелген түпнұсқа пластина: 12～60мм, ауыр жүктерге, көпірлерге, резервуарларға арналған

Суық илектелген болат табақ: 0,5～3,0мм, тегіс жоғары дәлдіктегі беті

Допты болат табақ: 3,0～8,0мм (лентикулярлы / гауһар сырғуға қарсы үлгі)

4.4 Өңдеу өнімділігі

Суық иілу қасиеті: Q235 және Q355 180° суық иілуді қолдайды, диаметрі ≤ пластинаның қалыңдығынан 2 есе үлкен, иілу орындарында жарықтар немесе қабаттар жоқ.

Дәнекерлеу қасиеті: Төмен көміртекті эквиваленті күрделі алдын ала қыздырусыз қолмен доғалық дәнекерлеумен және газдан қорғалған дәнекерлеумен үйлесімді тамаша дәнекерлеу мүмкіндігін береді.

Штамптау және майыстыру: Суық илектелген парақтар оңтайлы штамптау өнімділігін қамтамасыз етеді; қалың тақталар үшін үлкен бұрышты иілу ұсынылмайды.

Қызмет көрсету температурасы: Жалпы көміртекті болаттан жасалған плиталар -20 ℃-ден 350 ℃ дейін; Өте төмен температураға минималды төзімділігі бар төмен температура жобалары үшін Q355D/E маркалары.

4.5 Анықтама бөлімі Механикалық параметрлер

Иілу бөлігінің модулі пластинаның қалыңдығымен экспоненциалды түрде артады

Ығысу күші 0,5～0,6 есе аққыштыққа тең

Жұқа пластиналар қысылған кезде жергілікті тұрақсыздыққа бейім, ал қалың пластиналар тұрақты қысуға төзімділігін сақтайды

4.6 Беттің сапасы және коррозияға қарсы өңдеу

Жеткізу бетінің күйі: оксид шкаласы бар ыстық прокат, тегіс салқын илектелген беті, маринадталған, атырылған, құмдалған

Коррозияға қарсы шешімдер

Бояу / эпоксидті праймер: Кәдімгі ішкі орталарға арналған

Ыстық мырыштау: ұзақ мерзімді сыртқы қызмет көрсету үшін мырыш жабынының қалыңдығы 60～120μm

Атқылау + тоттануға қарсы жабын: болат конструкция жобалары үшін стандартты процесс

Беттік қабылдау стандарты: жарықтар, қатпарлар, тыртықтар, қабаттану және қатты тот жоқ.

4.7 Қолданбаны таңдау бойынша нұсқаулық

✅ Қолайлы сценарийлер болат арқалық пен бағанды ​​қатайтқыштар, аралық тақталар, ендірілген болат пластиналар, еден негізі тақталары, жабдық негіздері, платформа тақталары, баспалдақтар, қоршау тақталары, көпірдің қосалқы тақталары, атмосфералық резервуарлар, механикалық жақтаулар.

❌ Қолайсыз сценарийлер Жоғары қысымды ыдыстардың ішкі қабырғалары, жоғары температура және жоғары қысымды құбырлар, қатты коррозиялық орталар (арнайы ыдыс болат немесе тот баспайтын болат қажет).

Жылдам таңдау ережелері

Қарапайым зауыттар, қоршаулар және шағын фитингтер: Q235B ыстық прокат

Ауыр жүк арқалықтар және қалың тақталар, көпірлер: Q355B орташа және қалың пластина

Сыртқы түрін безендіру және штамптау, шкаф қабықтары: Суық прокатталған жұқа табақ

Жаяу жүргіншілер жолдары, жұмыс алаңдары және баспалдақтар: сырғанауға қарсы тақтайша

5. Ыстық илектелген құрылымдық болат пластиналардың жалпы сипаттамалық кестелері

5.1 Ыстық илектелген кәдімгі болат табақ (кесілген табақ / түпнұсқа табақ, Q235B/Q355B)

Стандартты ені × ұзындық өлшемдері: 1500×6000, 1800×6000, 2000×6000, 1500×12000, 1800×12000, 2000×12000

Жұқа пластина 2,0~3,0мм (Қоршау, жиек жиегі, жұқа пластиналардың қосылуы)

Орташа пластина 4,0~10мм (ең үлкен инженерлік тұтыну, қатайтқыштар және ендірілген тақталар)

Қалың пластина 12~60мм (ауыр болат конструкциялар, көпірлер, жабдық негіздері)

5.2 Суық илектелген болат табақ (0,5～3,0мм, тегіс жоғары дәлдіктегі беті)

Стандартты парақ өлшемі: 1000×2000, 1220×2440, 1500×3000 Жалпы қалыңдығы: 0,5, 0,8, 1,0, 1,2, 1,5, 2,0, 2,5, 3,0 мм Негізгі қолдану: электр шкафының қабықшалары, жарықтандырғыш бөлшектері, жарықтандыруға арналған қатты құралдар қаптамалар Ерекшелігі: Жоғары өлшемдік дәлдік, оксидсіз беті, жоғары температура мен ауыр жүктеме жұмыс жағдайларына жарамсыз.

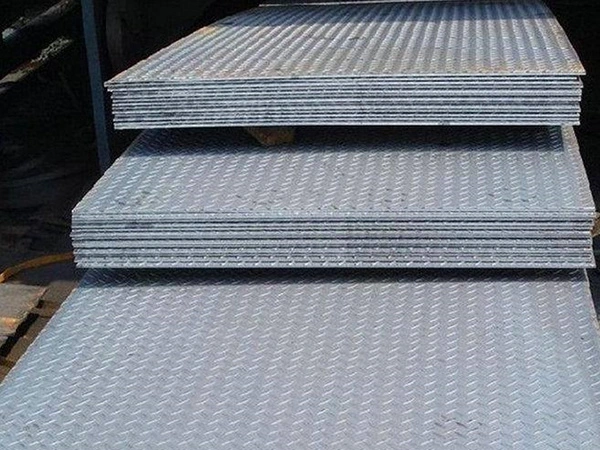

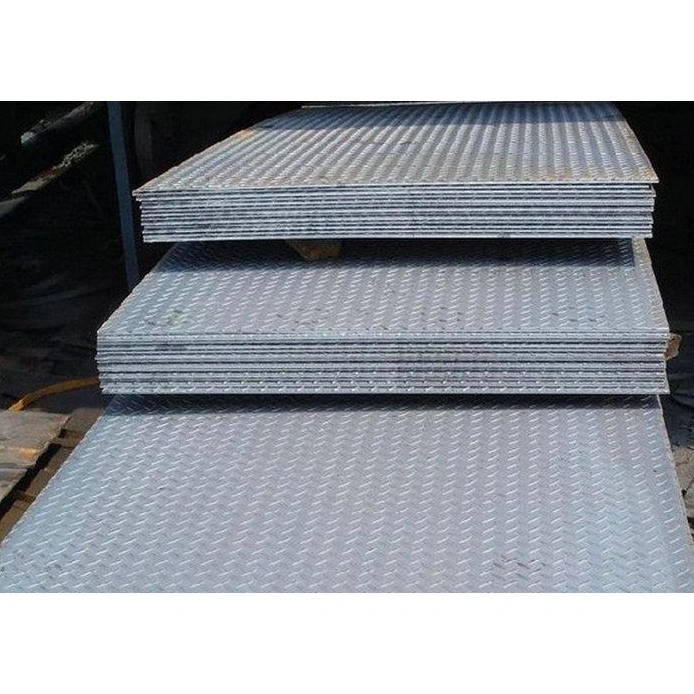

5.3 Сырғанақ сырғанамайтын болат тақтайша (болат платформаларға арналған лентикулярлы/алмас үлгісі)

Стандартты өлшем: 1500×6000, 1800×6000 Негізгі пластинаның қалыңдығы: 3,0, 4,0, 5,0, 6,0, 8,0 мм

3,0/4,0 мм: шеберханаға арналған жолдар, қарапайым платформалар, баспалдақтар

5,0/6,0/8,0 мм: ауыр платформалар, жүк көліктерінің еден тақталары, өнеркәсіптік жүру жолдары

5.4 Өлшем мен материалды таңдау ережелері

Таңдаулы ені: 1500мм (ең көп таралған, аз кесу қалдықтары), 1800мм, 2000мм

Қажетті ұзындық: 6000мм (жалпы құрылыс), 12000мм (ұзын құрамдас бөліктер тұтас пластинаны пайдалану)

Материалды таңдау стандарты

Кәдімгі зауыт, қоршау, кірістірілген бөлшектер, байланыстырушы пластиналар: Q235B

Ауыр жүк арқалықтары, қалың тақталар, көпірлер, үлкен темір құрылымдар: Q355B

Кесілген табақ пен түпнұсқа табақ арасындағы айырмашылық

Кесілген тақтайша: 2–12 мм, арзан баға, орташа тегістік, азаматтық және қарапайым болат конструкциялар үшін бірінші таңдау

Түпнұсқа тақтайша: Қалыңдығы 12 мм-ден жоғары, біркелкі ішкі құрылым, тұрақты механикалық өнімділік, ауыр жүк және көпір жобалары үшін міндетті

5.5 Жалпы салмақты есептеу формуласы

Бір шаршы метрдің салмағы (кг/㎡) = Қалыңдығы (мм) × 7,85

Жалғыз пластинаның жалпы салмағы = Ұзындығы (м) × Ені (м) × Қалыңдығы (мм) × 7,85

6. HAISHENG зауыттық жабдықтау артықшылықтары

Түпнұсқа зауыт қоймасынан тікелей жеткізілім: қоймадағы ыстық илектелген, суық илектелген және орташа қалыңдықтағы пластиналардың толық сипаттамалары бар жеке меншік тақта кесу шеберханасы, делдалдар бағасы жоқ, шетелдік ірі инженерлік жобалар үшін айқын шығындар артықшылығы.

Тұрақты жылдам жеткізу: Қалыңдығы мен ені тұрақты пластиналар жыл бойы толығымен жинақталады, бұл партияны жеткізуге және құрылыстың қатаң кестелеріне сәйкес арнайы пішінді ендірілген пластиналар мен қатайтқыштарды шұғыл кесуге көмектеседі.

Толық процесті сапаны тексерудің қадағалануы: шикізатты қоймаға қоймас бұрын механикалық қайта тексеру, илемдеу кезінде сынама алу және дайын өлшем мен сыртқы көріністі толық визуалды тексеру. Әрбір топтамаға толық материал сертификаты, созылу және соққы сынағы есептері қоса беріледі, жобаны шет елдерде тегіс қабылдау үшін сынамаларды іріктеу орнында үшінші тарап тексеруіне қолдау көрсетеді.

Өңдеуді бір реттік қолдау қызметі: CNC кесу, майыстыру, тесу, ойықты кесу және ыстық мырыштау коррозияға қарсы дайындама қол жетімді, H-сәулелері, I-арқалықтар, арналар және біріктірілген экспорттық қаптамаға арналған жоғары берік болттармен сәйкес келеді.

Стандартты экспорттық қаптама: пленкамен жабылған және болат жолақтармен оралған, ылғал мен тот басуға арналған ағаш паллеттермен нығайтылған болат пластиналар, толық қытай және ағылшын сертификаттары және кедендік ресімдеу және алаңды қабылдау үшін материалдық есептер.

7. Жиі қойылатын сұрақтар

С: Ішкі зауыттық қоршаулар үшін Q235B немесе Q355B тақталарын таңдау керек пе?

A: Жеңіл қоршаулар мен шағын ендірілген бөлшектер үшін үнемді Q235B; жоғары берік Q355B орташа қалыңдықтағы ауыр арқалық пластиналар, жабдық негіздері және көпір жүк көтергіш компоненттері үшін.

С: Коррозияға қарсы өңдеудің қайсысы жағалаудағы ашық ауадағы жобаларда қолданылатын плиталардың қызмет ету мерзімін ұзартады?

A: Тұзды ұзақ уақыт бойы шашатын сыртқы орталар үшін тұтас плитаны ыстық мырышпен қаптау басымдыққа ие; құм төсеу және қысқа мерзімді үй ішіндегі ылғалды жағдайларға арналған тотқа қарсы эпоксидті праймердің екі қабаты.

С: Кесілген пластиналар мен түпнұсқа плиталарды қалай ажыратуға болады, ауыр жүкті жобалар үшін қайсысын таңдау керек?

A: 2–12 мм жұқа және орташа пластиналар бағасы төмен кесілген пластиналар болып табылады; 12 мм-ден асатын пластиналар - көпірлер мен ауыр техниканың негізі үшін міндетті түрде біркелкі ішкі металлографиялық құрылымы және тұрақты өнімділігі бар орама түпнұсқа пластиналар.

С: Көтерілген шашақ үлгісінің қалыңдығы жүк көтеруді есептеу қалыңдығы ретінде есептеледі ме?

A: Конструкциялық жобаны есептеу үшін тек негіз пластинасының қалыңдығы ғана қабылданады, сырғанаудан қорғайтын шығыңқы жерлер күш түсіретін қалыңдығынан алынып тасталады, жүктеме талаптарына сәйкес негіз қалыңдығы бойынша плиталарды таңдаңыз.

С: Суық илектелген табақтарды жабдықтың жүк көтергіш негіздері үшін пайдалануға бола ма?

A: Ұсынылмайды. Суық илектелген табақтар жұқа қалыңдығымен және әлсіз жоғары температураға төзімділігімен ерекшеленеді; ыстықтай илектелген орташа қалыңдықтағы пластиналар ауыр жүкті негіздер мен дәнекерленген күш түсіретін компоненттер үшін біркелкі қабылданған.
