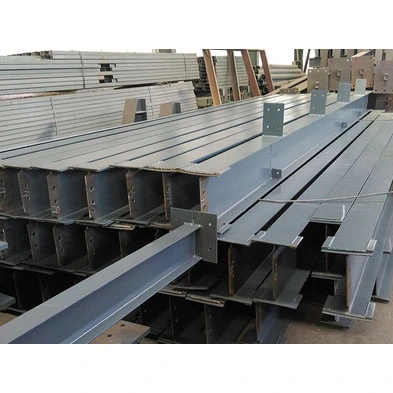

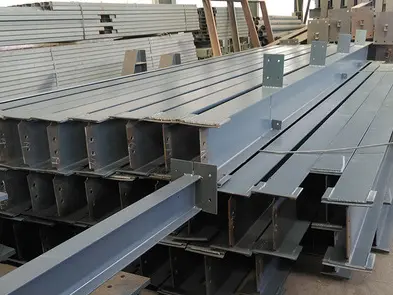

Қосалқы құрылымдық тірек болат арқалық

Болат мезониндердегі жүкті тасымалдау екі сатылы механизмді қамтиды: бастапқы арқалықтар бағандардан тік жүктемелерді көтереді, ал екінші құрылымдық тірек болат арқалықтар екінші жүк көтергіш элементтер ретінде әрекет етеді, бастапқы арқалықтар арасындағы жүк көтергіш саңылауларды өтейді. Стандартты ыстықтай илектелген секциялардан немесе кішкене дәнекерленген секциялардан жасалған бұл арқалықтар бастапқы арқалықтар үшін пайдаланылатын жоғары спецификациялы дәнекерлеу ақауларын анықтау процестерін қажет етпейді. Олар құрылымдық қауіпсіздікті жобалық шығындармен теңестіреді және кіші және орта аралықтағы едендер мен шатыр қоршаулары үшін бөлінген жүк көтеру талаптарын қанағаттандырады, бұл біріншілік-екінші арқалық жүйелерде ең көп қолданылатын қосалқы жүк көтергіш құрамдас болып табылады.

Құрылымдық жүктемені анықтау және қолдану сценарийлері

1. Негізгі анықтама

Қосалқы құрылымдық тірек болат арқалықтар көлденең орнатылады және бастапқы арқалықтардың корбельдік позицияларында бекітіледі; олар болат бағандарға тікелей қосылмайды. Олар, ең алдымен, еден төсеніштерін, шатырдың қоршауларын және персонал мен жабдықтың локализацияланған ток жүктемелерін қолдайды, бөлінген жүктемелерді бастапқы арқалықтарға береді, содан кейін оларды болат бағандар мен іргетастарға береді. Өнеркәсіптік стандартты базалық материалдардың төрт түрі бар: ыстықтай илектелген H-арқалықтар, стандартты I-арқалықтар, арналы болат және жеңіл дәнекерленген H-арқалықтар. Q235B әдетте стандартты ішкі және сыртқы жобалар үшін негізгі материал ретінде таңдалады, ал Q355B ауыр жүкті немесе дірілдететін жабдықты қолдайтын платформалар үшін пайдаланылады.

2. Әмбебап қолдану сценарийлері

- Өнеркәсіптік зауыттық еден плиталарына арналған қосалқы арқалықтар

- дербес сыртқы жабдықтарға арналған жүк көтергіш платформалар

- Төбенің шұңқырлы кронштейндеріне арналған тірек арқалықтар

- Ішкі болат мезониндік едендерге арналған қосалқы арқалықтар

Стандартталған зауыттан жеткізілетін құрамдас бөлшектері

1. Негізгі сәуленің конфигурациясы

- Кесілген ыстықтай илектелген секциялар және тапсырыс бойынша дәнекерленген секциялар санатына бөлінеді. Стандартты I-арқалықтар, арналы болат және ыстықтай илектелген H-арқалықтар штрих ұзындығы профильдерін CNC кесу арқылы шығарылады. Стандартты емес шығанақ ені немесе арнайы аралықтар үшін жеңіл дәнекерленген H-арқалықтар (кішірек болат пластиналардан жасалған) қолданылады; қалың пластиналарды қамтитын ауыр дәнекерлеу процестерінен аулақ болады.

2. Соңғы қосылым керек-жарақтары

- Тізбекті қосу тақталары: стандартты түйреуіш қосылым әдісі; жұқа тақтайшалар арқалық ұштарына дәнекерленген, негізгі арқалықтың корбеліне (кронштейнге) төселген және орналасу болттарымен бекітілген.

- Жіңішке ұш тақтайшалар: Тек арнайы жартылай қатты қосылымдар үшін қолданылады; пластинаның қалыңдығы негізгі арқалық мойынтіректерінің соңғы пластиналарына қарағанда айтарлықтай төмен және қалыңдататын арматура қолданылмайды.

- Соңындағы қатайтқыштар: тек шоғырланған мойынтірек жүктемелеріне ұшыраған қайталама арқалықтарға орнатылады; стандартты I-арқалық немесе арналы болат қайталама арқалықтар үшін қосылмаған.

3. Арқалық корпустың керек-жарақтары

- Пурлин кронштейн тақталары: Шатырдың қосалқы арқалықтарына тән; мырышпен қапталған төбе жабындарын қолдау үшін үстіңгі фланецке дәнекерленген.

- Қызметтік саңылауларды нығайту тақталары: көлденең қиманың беріктігін күшейту үшін стандартты өлшем шегінен асатын тор саңылауларының айналасына орнатылады.

4. Құрылыс керек-жарақтары

- Стандартты қайталама құрылымдық тірек болат арқалықтар (12м дейін) көтеру құлақтарымен жабдықталмаған; көтеру профильді фланецтердің айналасында итеру арқылы орындалады. Өте ұзын немесе ауыр жүкті қосалқы арқалықтар зауытта қарапайым дәнекерленген көтергіш құлақшалармен жабдықталған.

5. Коррозиядан қорғау және отқа төзімділік

- Тотты кетіру дәрежесі: стандартты ішкі жобалар үшін St3 (қолмен тазалау); Sa2.5 (абразивті жарылыспен тазалау) жоғары коррозиялық ортадағы сыртқы жобаларға арналған.

- Қаптау жүйесі: Екі қабатты бүріккіш қолдану (праймер және үстіңгі жабын); құрғақ пленканың жалпы қалыңдығы 60мкм мен 100мкм арасында бақыланады.

- отқа төзімділік: қажетіне қарай жұқа қабықшалы тұнбалы отқа төзімді жабынды жағу; стандартты отқа төзімділік көрсеткіші 0,5-тен 1 сағатқа дейін.

6. Бекіткіштер мен қосылыстар

4.8 разрядты стандартты болттар әдеттегі статикалық жүктеме қосылыстары үшін қолданылады; 8.8 дәрежелі жоғары берік болттар жабдықтың діріліне, қатты желге немесе ауыр жүктемелерге (сәйкес OEM гайкаларымен және тегіс шайбалармен қамтамасыз етілген) байланысты қосылыстар үшін қолданылады.

Зауытта жеткізілетін үш санатқа бөлінген шешімдер

- I-сәулелік қосалқы арқалықтар: I-сәулелік корпус + екі шетіндегі тізе қосу пластиналары + пурлинді тірек пластиналар + толық коррозияға қарсы жабын; үй ішіндегі жеңіл панельді еденге жарамды.

- Ыстық илектелген H-сәулелік қосалқы арқалықтар: Кішкентай H-сәулелік корпус + шеткі пластиналар + локализацияланған қатайтқыштар + кесу шпилькалары; бетон композициялық еденге жарамды.

- арналы болат қосалқы арқалықтар: арналы болат корпус + шеткі қақпақ пластиналары + шағын бүйірлік құлақшалар; негізінен шағын, тәуелсіз жабдық платформалары үшін қолданылады.

Негізгі құрылымдық айырмашылықтар: негізгі және қайталама арқалықтар

Айырмашылықтар сатып алу және таңдау кезінде қателерді болдырмау үшін үш өлшемге — жердегі жүктеуге, құрылымдық конфигурацияға және қосылым түріне — нақты анықталған. - Негізгі арқалықтар: болат бағандарға тікелей қосылған; толық аралықта үздіксіз жүктемелерді көтеру; қалыңдатылған мойынтіректердің ұштық тақталары мен тығыз орналасқан қаттылықтардың ерекшеліктері; жоғары беріктігі бар 10,9 маркалы болттарды қолданыңыз; және I дәрежелі дәнекерлеуге арналған 100% ультрадыбыстық сынақтан (UT) өтеді.

- Қосалқы арқалықтар: локализацияланған, бөлінген жүктемелерді көтеру үшін магистральдық арқалықтарға тізе қосылған; жеңілдетілген құрылымдық дизайн және негізінен түйреуіштер (топсалы) қосылыстардың ерекшелігі; жеңіл профильдерді қолданыңыз; және дәнекерлеуді нүктелік тексеруден өтеді.

Негізгі артықшылықтар

Екінші тірек арқалықтар үшін жеңіл профиль құрылымын қолдана отырып, бұл жүйе дәстүрлі толық жабулы магистральдық конструкцияға қарағанда келесі практикалық артықшылықтарды ұсынады:

1. Жеңіл және икемді реттелген; аралық еден плитасының модульдеріне негізделген еркін реттелуі мүмкін.

2. Материалды үнемдеу; болат мезониндік құрылымдар үшін жалпы болат сатып алу және дайындау шығындарын айтарлықтай төмендетеді.

3. Бетінің жоғары тегістігі; әртүрлі еден материалдарымен, соның ішінде профильді болат палубалармен, қатты ағаш едендермен және талшықты цемент тақталарымен үйлесімді.

4. Қарапайым дайындау және ыңғайлы орналасу/орнату; құрылыстың жалпы кестесін тиімді қысқартады.

5. Жүктемені біркелкі бөлу; жаяу жүруден туындаған еденнің ұзақ мерзімді салбырауын және дірілді құрылымдық түрде жеңілдетеді.

6. Зауытта қолданылатын коррозияға және тоттануға қарсы өңдеу; құрғақ жабық ортада ұзақ мерзімді тұрақтылықты қамтамасыз етеді және құрылымдық беріктік стандарттарына сәйкес келеді.

Ұқсас болат құрамдас бөліктерге қарсы ерекшеліктерді ажырату

1. Материалды таңдау және жеткізу циклінің артықшылықтары

Жүктеме талаптарын икемді түрде сәйкестендіру үшін профильдің төрт түрі бар: жеңіл жүктемелерге арналған I-арқалықтар және арналы болат (шығындарды бақылау үшін) және орташа жүктемелер үшін шағын H-арқалықтар (қаттылықты қамтамасыз ету үшін). Жүйе доғалы дәнекерлеу қажеттілігін және тапсырыс магистральдық арқалықтар үшін қажет қайталанатын түзету процестерін болдырмайтын ыстықтай илектелген профильдерді кесуге негізделген. С-секциялар мен стандартты арналы болат кронштейндер тек қоршауды бекіту үшін жарамды және еденнің тік жүктемелеріндегі екінші арқалықтарды алмастыра алмайды.

2. Құрылымдық жүктеменің айырмашылығы

Жүктеменің тәуелсіз жолы; жүктер тікелей болат бағандарға берілмейді, нәтижесінде көлденең қималар кішірейеді және өзіндік салмақ азаяды. Барлық қосылымдар негізгі арқалықтардағы ауыр пластиналар немесе тығыз қатайтқыштар қажеттілігін болдырмайтын тізе біріктірілген түйреуіш конфигурацияларды пайдаланады; бұл дәнекерлеу материалдары мен өндіріс жұмысын азайтады, бұл жүйені стандартты мезониндік жүк көтеру сценарийлерінің басым көпшілігіне қолайлы етеді.

3. Сараланған жердегі орнату

Орнату жоғары биіктікте толық енетін түйіспелі дәнекерлеуді қажет етпейді; оның орнына құрылыстың техникалық шегін төмендететін қарапайым болтты тізе қосылыстары қолданылады. Мүшелерді қажетті ұзындықтарға дейін кесуге болады және жақын орналасқан сегменттердің орналасуы еден аралығын оңтайландырады және реттелмейтін шығанақ конфигурацияларын орналастырады. Сонымен қатар, I дәрежелі дәнекерлеуге арналған бұзылмайтын бақылау (NDT) талаптарын жою сапаны тексеру мен еңбек шығындарын айтарлықтай азайтады.

4. Көп функциялы құрамдастардың бейімделуі

Пурлинді бекіткіштер мен шағын қосалқы тіректерді арқалықтың үстіңгі фланеціне дәнекерлеуге болады, бұл құрамдас бөлікті еденге де, шатырға да қолдануға жарамды етеді. Арнайы қажеттіліктерге негізделген үнемді конфигурацияны реттеуге мүмкіндік беретін, композиттік бетонды еден жүйелері үшін ығысу шпилькаларын қосуға немесе құрғақ құрылыс едендері үшін қабылданбауға болады.

5. Коррозияға қарсы және отқа төзімділікке сараланған шығындар

Қосалқы құрылымдық тірек болат арқалық тіреуіш арқалық негізгі арқалыққа қарағанда айтарлықтай төмен кернеуге ұшырайтындықтан, коррозияға қарсы бояу мен отқа төзімді жабындарды жұқа қолдану жеткілікті, бұл материалды тұтынуды азайтады. Негізгі арқалықтармен салыстырғанда құрылымның толық қызмет ету кезеңінде коррозияға қарсы және отқа төзімділікке қатысты жоғары жалпы үнемділікті ұсынатын техникалық қызмет көрсету және жөндеу қарапайым.

Болат компоненттерінің жіктелуі және орналасуы

1. Негізгі арқалықтар: толық аралық жүктемелерді болат бағандарға беру; ауыр жүктер мен ұзын аралықтарға арналған; қатты қосылымдарды қамтамасыз етеді және жоғары стандартты бұзылмайтын сынақтан (NDT) өтеді.

2. Қосалқы арқалықтар: бөлінген еден жүктемелерін негізгі арқалықтарға беру; қалыпты жүктемелерге және түйреуіш қосылыстарға арналған; экономикалық тиімділікке басымдық беру.

3. Арналық болат және С-секциялар: негізінен құрылымдық тіректер мен шатыр жабындары үшін қолданылады; үлкен аумақты тік еден жүктемелерін көтермеңіз.

Стандартталған өндіріс процесі

1. Шикізатты қабылдау: ыстықтай илектелген бөліктерге арналған диірменнің түпнұсқалық сапа сертификаттарын тексеру; бүйірлік иілу, бұралу және коррозияны тексеру; деформация шегінен асатын бөлшектерді механикалық түзету; бір уақытта қосылу сапасын және қатайтқыш тақталарды тексеріңіз.

2. CNC дәл кесу: қайталама құрылымдық арқалықтарды үлкен көлемде кесу үшін суық металл араларды пайдаланыңыз; әртүрлі бөлшектер үшін плазмалық кесуді қолданыңыз; тым ұзын қосылатын құрамдас бөліктерге дәнекерлеу жиектерін дайындаңыз.

3. Құрамдас бөліктердің орналасуы және құрастырылуы: Байланыс тақталарын, қатайтқыштарды, серіппелерді және арматуралық тақталарды құрылыс сызбаларына сәйкес орналастырыңыз; салыстырмалы құрамдас орындарын бекіту үшін дәлдікпен дәнекерлеуді пайдаланыңыз.

4. Ұсақ бөлшектерді дәнекерлеу: СО2 газдан қорғалған дәнекерлеуді қолдана отырып, қосалқы бөлшектерді дәнекерлеуді орындау; дәнекерленген қосылыстардың ІІ дәрежелі стандарттарын орындау; селективті ультрадыбыстық тестілеуді (UT) тек маңызды жүк көтеретін түйіндерде (100% тексеру жоқ) өткізіңіз.

5. CNC саңылауларын бұрғылау: коаксиалды туралауды қамтамасыз ету үшін CNC арқылы қосылу тақталарында болттардың тесіктерін бұрғылаңыз; стандартты қосылымдар үшін 4.8 дәрежелі болттарды пайдаланыңыз және ауыр жүктеме түйіндері үшін 8.8 дәрежелі болттарға ауысыңыз.

6. Түзету және тегістеу: дәнекерлеу деформациясын жою үшін локализацияланған төмен температуралы жалынмен түзетуді пайдаланыңыз; дәнекерленген жік шашыраңқыларын, саңылауларды және артық дәнекерлеу моншақтарын ұнтақтаңыз.

7. Коррозияға қарсы және отқа төзімділік: жобаның техникалық сипаттамаларына негізделген тот кетіру стандарттарын қолданыңыз; коррозияға қарсы бояудың екі қабатын шашыратыңыз; белгіленген өртке қарсы аймақтарда жұқа қабықшалы тұнбалы отқа төзімді жабынды жағыңыз.

8. Идентификаторлық таңбалау, соңғы тексеру және қойма: бірегей құрамдас идентификаторларын шашыратыңыз; өлшемдерді тексеру; сапаны тексеру жазбаларын құрастыру; жеткізуге дейін ауа райынан қорғауға арналған пакет.

Толық өнімділік параметрлері

1.Геометриялық өлшемдер және өндіруге төзімділік

- Ыстық илектелген H-сәулелері: 200x100мм-ден... 450200мм-ге дейін

- Стандартты I сәуле: I10 - I32

- Стандартты арналы болат: [10 - [25

- Жеңіл дәнекерленген H сәулесі: биіктігі 250 мм-ден 600 мм-ге дейін

- Стандартты жеткізу ұзындығы: 6м, 9м, 12м, өрісті біріктіру үшін артық ұзындық

- Өңдеу төзімділігі: жалпы ұзындығы ауытқу ±3мм, бүйірлік ауытқу ≤L/1000

2. Негізгі материалдың механикалық қасиеттері

3. Кернеу және дәнекерлеуді қабылдау параметрлері

- Күш өнімділігі: негізінен осьтің күшті иілу күші, еден плиталарымен шектелген бүйірлік тұрақтылық. Φ16/Φ19 ілмектері бар мойынтіректердің сыйымдылығы шамамен 30%-ға артады

- Қаттылықтың орналасуы: тек жергілікті қаттылықтарды мойынтіректердің тіректеріне орнатыңыз, толық ұзындықтағы қатайтқыштар жоқ.

- Дәнекерлеуді тексеру: кездейсоқ UT тексеруі бар қайталама дәнекерлеулер, барлық филе дәнекерлеулері үшін визуалды тексеру

4.Тоттануға қарсы, өртке қарсы және қосылу параметрлері

- Тотты кетіру стандарты: St3 қолмен тотты кетіру, жоғары стандартты жобалар үшін Sa2,5 атқылау

- Бояу құрғақ қабықшасының қалыңдығы: 60мкм-ден 100мкм

- Отқа төзімділік уақыты: отқа төзімді жұқа жабыны бар 0,5 сағаттан 1 сағатқа дейін

- Жалғау тақтасының қалыңдығы: 8 мм-ден 16 мм-ге дейін

5. Негізгі және қайталама сәуленің параметрлерін жеңілдетілген салыстыру

- Негізгі жүк көтергіш арқалық: Негізгі Q355B материалы, қалың шеткі пластина, 100% бастапқы дәнекерлеу UT тексеруі, 10,9 дәрежелі болттар, 100-160 мкм бояу пленкасы

- Қосалқы құрылымдық тірек болат арқалық: негізгі Q235B материалы, жұқа жалғастырғыш пластина, кездейсоқ қайталама дәнекерлеуді тексеру, 4.8 дәрежелі болттар, 60-100 мкм бояу пленкасы

HAISHENG біріктірілген жеткізу және қолдау қызметтері

- Құрамдас бөліктердің біріктірілген жеткізілімі: негізгі арқалықтарды, қосалқы арқалықтарды, жоғары берік болттарды және жалғау пластиналарын қоса алғанда, толық болат конструкциялар пакеті үшін бірыңғай өндірісті жоспарлау және төзімділік стандарттары - әртүрлі жеткізушілер арасындағы өлшемдік сәйкессіздіктерден туындаған жердегі сәйкессіздікті жояды және қайта өңдеуді азайтады.

- Кешенді трансшекаралық құжаттама: құрамдас идентификатордың кросс-анықтамалық тізімдерімен бірге екі тілдегі материал сапасы сертификаттарын, өлшемді тексеру есептерін, дәнекерлеу тігістерінің үлгілерін алу есептерін және құрастыру сызбаларын ұсыну; шетелдегі кедендік ресімдеу, үшінші тараптың тексеру/қабылдау және сайтқа өтініш беру талаптарына толық сәйкес келеді.

- Алдын ала техникалық қолдау көрсету және сызбаны оңтайландыру: еден жүктемесі мен шығанақ өлшемдеріне негізделген қайталама арқалық аралығын сату алдындағы тегін оңтайландыру; шпилька мен шпилькалардың орналасуын тексеру; жүктеме сыйымдылығының жеткіліксіздігі немесе орналасу қателері сияқты мәселелерді болдырмау үшін егжей-тегжейлі қосылым құрастыру сызбаларын қамтамасыз ету.

- Қорғаушы трансшекаралық логистика: шетінен қорғағыштар мен су өткізбейтін созылатын ораманы пайдаланатын өте ұзын қосалқы арқалықтарға арналған секциялық қаптама; теңізде және құрлықта тасымалдаудың қиыншылықтарына төтеп беру және бояудың зақымдалуын немесе профиль деформациясын болдырмау үшін нақты белгіленген көтеру нүктелері; орау парақтарын және логистикалық бақылау нөмірлерін бір уақытта беру.

- Орналастыруды қашықтан қолдау: иллюстрацияланған орнату нұсқауларын және құрастыру бойынша қысқаша бейне оқулықтарды қамтамасыз ету; Қытай және ағылшын тілдерінде 24/7 қашықтан техникалық сұрақ-жауап; қайталама арқалық түйреуіш қосылыстары, төсеу және композиттік еден құрылысы бойынша нақты уақыттағы нұсқаулық.

- Ұзақ мерзімді кепілдік және техникалық қызмет көрсету: материалға 5 жылдық кепілдік және зауытта қолданылатын коррозияға қарсы жабынға 2 жылдық кепілдік; орнатқаннан кейін бояуды түрту және болтты қайта тексеру/техникалық қызмет көрсету бойынша тегін жоспарлар; шағын қосалқы арқалық керек-жарақтарын тұрақты толықтыру қызметі.
