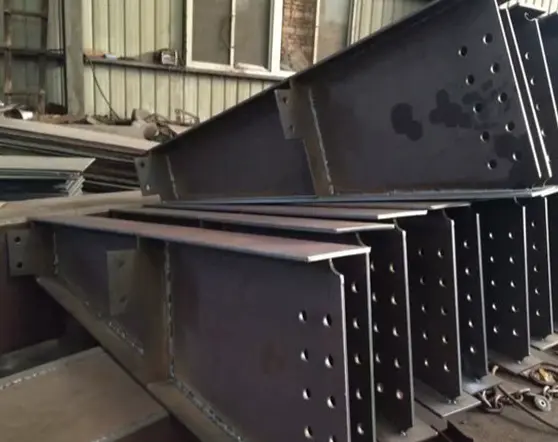

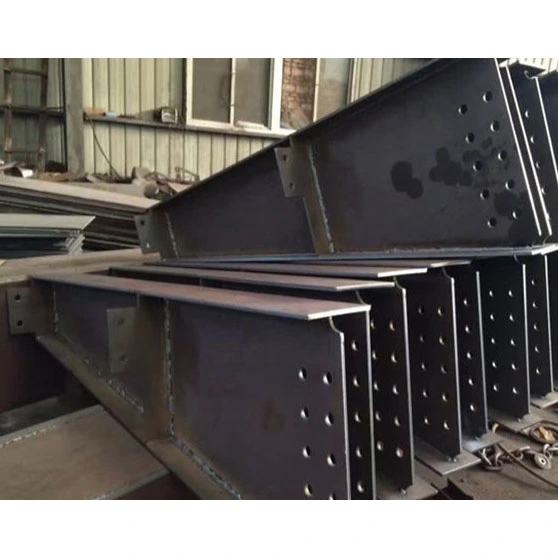

Бұл негізгі жүк көтергіш болат арқалықтар болат қаңқа ішіндегі тік жүктемелерді тасымалдауға жауапты орталық құрамдас бөліктер болып табылады. Жергілікті немесе бөлінген жүктемелерді өңдейтін қосалқы арқалықтардан (мысалы, стандартты I-арқалықтар немесе арналы болат) айырмашылығы, бұл бастапқы арқалықтар еден төсенішінен, қосалқы арқалықтардан, жабдықтардан және шатыр жабындарынан шоғырланған жүктемелерді қолдайды, оларды тік болат бағандарға тұрақты түрде береді. Өнімдер желісі үш негізгі санатты қамтиды - дәнекерленген H-арқалықтар, ауыспалы секциялы H-арқалықтар және қорапты секциялы арқалықтар - барлығы су асты доғалы дәнекерлеуді қолдана отырып, болат пластиналардан жасалған және жан-жақты бұзылмайтын сынақтан (NDT), сондай-ақ көп сатылы коррозияға қарсы және отқа төзімді өңдеулерден өтеді.
- Тұрақты секциялы дәнекерленген H-арқалықтар: нарықта ең көп қолданылатын негізгі жүк көтергіш болат арқалықтар; көлденең қиманың біркелкі өлшемдері; қысқа дайындау циклдары және орташа шығындар; 6–24 м стандартты еден аралығы мен зауыттық еден жүктемесінің әдеттегі талаптары үшін жарамды.
- Айнымалы секциялы H-сәулелері: ортаңғы аралықта тереңірек секциялар және тіректердегі конустық секциялар; шатырдың иілу моментін бөлумен теңестіруге арналған; тиімсіз болатты пайдалануды азайту үшін арнайы порталдың қатты жақтау фабрикасының шатырларына арналған.
- Дәнекерленген қорап арқалықтары: екі жақты бұралу қаттылығы теңестірілген жабық төрт жақты қораптың көлденең қимасы; өте үлкен аралықтарға (24–36 м), эксцентрлік кран жүктемелеріне және биік мега-рамаларға жарамды; Н-сәулелерінің әлсіз осьтік қаттылық шектеулерін қарастырады.
- H-сәулелік сипаттамасы: H × B × tw × tf (сәйкесінше сәуленің тереңдігін, фланецтің енін, тордың қалыңдығын және фланец қалыңдығын білдіреді); сәуленің тереңдігі диапазоны: 300–2000мм.
- Қорап арқалығының спецификациясы: B × H × t (сәйкесінше қиманың енін, қиманың тереңдігін және қорап қабырғасының қалыңдығын білдіреді); қабырға қалыңдығы диапазоны: 12-50 мм.
- Зауытта дайын сегмент ұзындығы: стандартты ұзындығы 9м және 12м; одан асатын ұзындықтар сегменттерде дайындалады және орнында биіктікте біріктіріледі/жинақталады.
- Q355B: негізгі өнеркәсіп материалы; аққыштық беріктігі қарапайым көміртекті болаттан әлдеқайда жоғары; ауыр жүкті зауыттар мен биік аралық едендердің 90% талаптарына сәйкес келеді.
- Q235B: Төмен қабатты, жеңіл жүктемелі ішкі аралық едендермен шектелген (аралықтары 6 м-ден аз); төмен жүктеме артықшылығы; сыртта пайдалану ұсынылмайды.
- Q355NL: -20°C немесе одан төмен температурасы бар суық аймақтар үшін; суық жағдайда сынғыш сынуды болдырмайтын төмен температурада соғудың сертификатталған беріктігіне ие.
Барлық негізгі арқалықтар болат табақтарды кесу, құрастыру және дәнекерлеу арқылы дайындалады; модификациялау үшін ыстықтай илектелген профильдер пайдаланылмайды. Өте ұзын негізгі арқалық тасымалдау биіктігінің шектеріне негізделген сегменттерге кесіледі, дәнекерлеу тігістері мен түйіспелі қосылыстар үлкен габаритті тас жол немесе теңіз көлігімен байланысты мәселелерді болдырмау үшін алдын ала конфигурацияланған; учаскеге келгеннен кейін, биіктікте туралау және біріктіру дереу жалғасуы мүмкін.
- Болтталған шеткі пластиналар: пластина қалыңдығы 18 мм-ден 50 мм-ге дейін ауытқиды (максималды қолдау реакциясының күші негізінде есептеледі); 10,9-сыныптағы жоғары берік болттар үшін алдын ала бұрғыланған тесіктердің ерекшеліктері. Бұл жердегі ыстық жұмыс (дәнекерлеу) қажеттілігін болдырмайтын, еденнің негізгі арқалықтары үшін ең көп таралған қосылу әдісі.
- Толық енетін ойық дәнекерлеу: жоғары қорапты негізгі арқалықтар үшін арнайы әзірленген; биік құрылыстар үшін сейсмикалық код талаптарын қанағаттандыратын, негізгі металға тең беріктігі бар түйіспелі түйіспеге қол жеткізу үшін торлар мен фланецтерді екі жақты қиюды қамтиды.
- Тірек қатайтқыштары (көлденең және тік): бастапқы арқалықтар үшін міндетті құрылымдық компоненттер; олар тіреуіште тордың ығысу деформациясын болдырмайды және ұлттық құрылымдық стандарттарға сәйкес арқалық ұшында жергілікті ұсақтау немесе құлау қаупін жояды.
- Ортаңғы аралықтағы көлденең қатайтқыштар: тораптың ығысу деформациясын басу үшін шоғырланған жабдық жүктемелерінің нүктелеріне немесе орта аралықтағы ең жоғары иілу моменттеріне орналастырылған.
- Қосалқы арқалықтар/кронштейндер: крест тәрізді, диагональды және басқа қосылым конфигурацияларын ескере отырып, әртүрлі бағыттағы қосалқы арқалықтарды қолдау үшін негізгі арқалықтың екі жағында симметриялы түрде дәнекерленген.
- Коммуналдық саңылауларға арналған арматуралық тақталар: көлденең қиманың жүк көтергіштігінің төмендеуін қамтамасыз ету үшін MEP (механикалық, электр және су құбыры) желілеріне арналған тор саңылауларының айналасында орнатылған сақиналы арматура тақталары.
- Қығу шпилькалары: Техникалық сипаттамаларға Φ16 және Φ19 кіреді; болат пен бетон арасындағы бірлескен жүктемені қамтамасыз ету үшін композиттік бетон еден жүйелеріндегі бастапқы арқалықтар үшін қолданылады, осылайша жалпы жүк көтеру қабілетін арттырады.
- Құрастырылған көтергіш ілгектер: салмағы 5 тоннадан асатын бастапқы арқалықтардың екі шетінде симметриялы түрде алдын ала орнатылған; көтеру механикасының есептеулері арқылы тексерілген және бүкіл арқалық қондырғыны тік көтеруге арналған.
- Уақытша қосу тақталары: сегменттелген бастапқы арқалықтарды уақытша туралау үшін қолданылады; 2 мм-ден аз буындардың сәйкессіздігін бақылайды; аяқталғаннан кейін ұнтақтау арқылы жойылады.
- Тотты кетіру процесі: негізгі жүк көтергіш болат арқалықтар жылжымалы қақты және борпылдақ дәнекерлеу тотын кетіру үшін стандартталған Sa2.5 маркалы атқылаудан өтеді, бұл бояу қабықшасының оңтайлы адгезиясын қамтамасыз етеді.
- Көп қабатты жабын жүйесі: мырышқа бай эпоксидті праймер + эпоксидті слюдалы темір оксиді аралық жабын + полиуретанды үстіңгі жабын; құрғақ пленканың жалпы қалыңдығы 100–160 мкм.
- Өртке қарсы өңдеу: 1, 2 немесе 3 сағаттық толық өртке төзімділік ұзақтығын қамтитын ғимараттың отқа төзімділік көрсеткішіне негізделген жұқа қабықшалы немесе қалың қабықшалы тұтанғыш өртке қарсы жабындарды жағу.
- Жағалау ортасы опциясы: Ыстық мырыштау (бүкіл құрамдас бөлік); цинк жабынының қалыңдығы ≥85 мкм ұзақ мерзімді теңіз тұзының бүріккіш коррозиясына төтеп беру үшін.
Стандартты жеткізілімге 10,9 сыныбының жоғары берік болттары, гайкалар, тегіс шайбалар және конустық шайбалар кіреді; барлық шығыс материалдары болат конструкцияларының қосылымдарының ұлттық стандарттарына сәйкес келеді.
- Еденнің H-секциясының негізгі арқалығы: H-секциясының корпусы + екі шетіндегі қалыңдатылған соңғы пластиналар + мойынтіректердің қатайтқыштары + екінші арқалық кронштейндер + үстіңгі фланецті кесу шпилькалары + толық коррозияға қарсы және өртке қарсы өңдеу.
- Портальды жақтау айнымалы секциялы шатырдың негізгі арқалығы: ауыспалы секциялы H-сәулелік + шеткі тақталар + мойынтіректердің қатайтқыштары + фланецті серіппелер + коррозияға қарсы өңдеу.
- Ауыр салмақты қорап секциясының бастапқы арқалығы: қорап корпусы + ұштарында толық енетін ойық дәнекерлеулер + ішкі және сыртқы қатайтатын сақиналар + бүйірлік кронштейндер + қалыңдатылған ұшын жабу тақталары.
Материал сапасының түпнұсқалық сертификаттары, I дәрежелі дәнекерлеуге арналған 100% ультрадыбыстық сынақ (UT) есептері, өлшемді тексеру есептері және құрамдас жабын/идентификатор тізімдері.
- жоғары жүк көтергіштігі; ұзақ мерзімді қолданбаларда ұзақ мерзімді кернеу кезінде салбырауға немесе пластикалық деформацияға төзімді.
- Тұрақты сейсмикалық және қысу өнімділігімен жоғары жалпы раманың қаттылығы; мезониндік деңгейлер үшін жеткілікті қауіпсіздік шегін қамтамасыз етеді.
- Өлшем дәлдігі бақыланатын зауытта толығымен дайындалған; тек жердегі болттарды қажет етеді, бұл қысқа құрылыс цикліне әкеледі.
- Ықшам арқалық көлденең қимасы тік кеңістікті тұтынуды азайтып, ішкі кеңістікті сақтайды.
- Көп қабатты коррозияға қарсы өңдеу үйлесімді отқа төзімділікпен үйлескенде ішкі және сыртқы қолдану үшін 50 жылдан астам қызмет ету мерзімін қамтамасыз етеді.
- Реттелетін аралықты, қима тереңдігін және арқалық-бағанды қосу түрлері; тұрақты емес интерьер макеттеріне бейімделеді.
- Негізгі жүк көтергіш болат арқалықтар: Реттелетін пластинаның қалыңдығы; 6–36 м аралықты қамтиды; реттелетін екі бағытты бұралу кедергісі; бүкіл еденде шоғырланған жүктемелерді қолдайды.
- I-арқалықтар және арналы болаттар: бекітілген ыстықтай илектелген секцияларды өзгерту мүмкін емес; әлсіз ось бойымен бүйірлік қаттылықтың жеткіліксіздігі; тек оқшауланған нүктелік жүктемелерді қолдайды; максималды аралығы 6 м-мен шектеледі.
- кесінділер және дөңгелек қуыс секциялар: әлсіз шоғырланған жүк көтергіштігі бар жұқа қабырғалы жабық профильдер; тек тіреу немесе қосалқы жақтау үшін жарамды; негізгі тік жүк көтергіш арқалықтар ретінде пайдалануға тыйым салынады.
- Негізгі жүк көтергіш болат арқалықтар: екі жағынан бірнеше кронштейндерді (қатайтқыштарды) тығыз дәнекерлеуді қолдайды; көп бұрышты қайталама арқалық қосылыстарын орналастырады; күрделі арқалық-бағаналық қосылыстарға жарамды.
- Ыстықтай илектелген секциялар: фланецтер көлбеу беттерге ие, бұл кең дәнекерлеу контактісін қиындатады; қайталама сәуленің қосылу нүктелерінің тығыздығын шектейді.
- Негізгі жүк көтергіш болат арқалықтар: айнымалы секциялы конструкциялар пластинаның қалыңдығын иілу моментінің төмендеуіне сәйкес азайтуға мүмкіндік береді; ысырап болған болатты дәл азайтады және жалпы шығындарды азайтады.
- Ыстық илектелген құрылымдық болат: үлкен жүк көтергіш қауіпсіздік шегі бар бекітілген көлденең қимасының өлшемдері; қысқа аралықтар үшін тиімді, бірақ ұзақ аралықтар үшін өте қымбат.
Бастапқы жүк көтергіш болат арқалықтар бүкіл едендерге, шатырларға және жабдық платформаларына негізгі жүктемені тасымалдайды; басқа құрылымдық болат құрамдас бөліктер қосалқы арқалықтар, тіректер немесе қоршау жақтаулары ретінде қызмет етеді - екі санат бір-бірін алмастырмайды.
Түпнұсқа өндіруші материалдың сапа сертификаттарын тексеріңіз; ламинация немесе деформация бар-жоғын тексеріңіз; сәйкес келмейтін пластиналарды пластиналарды тегістеу машинасының көмегімен тегістеңіз; фланецтер, торлар, қатайтқыштар және жалғау тақталары үшін кесу тізімдерін жасау үшін сызбаларды бір уақытта талдаңыз.
CNC жалын немесе плазмалық жабдықты пайдаланып пластиналарды кесіңіз; негізгі арқалықтарды біріктіру орындарында біркелкі қиғаштарды қолданыңыз; айнымалы секциялы арқалық торлар үшін профильді кесуді орындаңыз, дәнекерлеу тігісінің шөгуіне 2-3 мм маржа мүмкіндік береді.
- H-тәрізді бастапқы арқалықтар: құрастыру айлабұйымдарындағы үстіңгі және астыңғы фланецтерді бекітіңіз; торларды тігінен орнату; желіні орталықтандыру және фланец перпендикулярлығын орналастыру және туралау үшін жабысқақ дәнекерлеуді пайдаланыңыз.
- Қорап тәрізді негізгі арқалықтар: төрт тақтаны құрастыру айлабұйымының ішіне жабыңыз; ішкі диафрагмаларды алдын ала орнату және дәнекерлеу; басқару тақтасының түйіспелердегі сәйкес келмеуі (ығысу).
- H-тәрізді бастапқы арқалықтар: бір жақты SAW орындаңыз, содан кейін сәулені аударыңыз және түбірді тазалау үшін ауа доғасының ойықтарын қолданыңыз; ішкі дәнекерлеу ақауларын жою үшін артқы жағында толық енетін SAW.
- Box-shaped primary beams: Weld internal diaphragm fillet joints first, then simultaneously weld the four main longitudinal seams of the box section.
- Сапаға қойылатын талаптар: негізгі арқалықтың барлық тігістері I дәрежелі дәнекерлеу стандарттарына сәйкес болуы керек; Аяқтағаннан кейін 100% ультрадыбыстық сынақ (UT) қажет.
Гидравликалық түзеткіш машинаны фланецтің қисаюын және сәуленің сыпырылуын (бүйірден иілу) түзету үшін пайдаланыңыз; дәнекерлеудің қалдық кернеуін жеңілдету; сәуленің түзулігі төзімділік талаптарына сәйкес келетініне көз жеткізіңіз.
Қатты бекіткіштерге, ілгектерге және ілмектерге арналған сызбаларға сәйкес орындарды дәл белгілеңіз. Шағын құрамдас бөліктер СО2 газдан қорғалған дәнекерлеуді пайдалана отырып, сәулеге дәнекерленген; ақырында, соңғы қосылым тақталары жиналып, толығымен дәнекерленген.
CNC бұрғылау станоктары болт саңылауларының коаксиалдылығын қамтамасыз ету және орнында өңдеу немесе қайта өңдеу қажеттілігін болдырмау үшін барлық соңғы тақталар мен кронштейнді қосу тақталары үшін қолданылады.
Еденнің композитті плиталарын тірейтін магистральдық арқалықтар үшін Φ16 және Φ19 кесу шпилькаларын дәнекерлеу үшін мамандандырылған шпилька дәнекерлеу машиналары қолданылады, олардың тігінен ауытқуы 1° шегінде бақыланады.
Дәнекерлеу моншақтары мен шашыраған бүршіктер бүкіл арқалықтан ұнтақталған; тордың ашылуын күшейту аймақтары және жер үсті ақаулары жөнделеді.
Sa2,5 дәрежесіне дейін жалпы атқылау; құрғақ пленка қалыңдығын тексере отырып, праймерді, аралық жабынды және үстіңгі жабынды кезекпен жағу; нақты аймақтар үшін талап етілетін өрт көрсеткіштеріне негізделген отқа төзімді жабындарды қолдану.
Компонент идентификаторы нөмірлері және ось/биіктік белгілері қолданылады; өлшемдік дәлдік, ақауларды анықтау есептері және материалдың құжаттамасы тексеріледі; Тексеруден өткеннен кейін компоненттер жөнелтуге арналған су өткізбейтін қаптамаға салынған.
- Сәуле түзулігі: ≤L/1000
- Фланецтің тіктігі: ≤B/100
- Көлденең қиманың өлшемдік ауытқуы: ±2-ден 3 мм-ге дейін
- Стандартты дайын сегмент ұзындығы: 9м, 12м; тым ұзын құрамдас бөліктер сегменттерде дайындалған.
|
Материалдық дәрежесі |
Өнімділік күші ReL |
Созылу беріктігі Rm |
Қолдану сценарийлері |
|
Q355B |
≥355МПа |
470～630МПа |
Зауытқа және көп қабатты ауыр жүк платформасына арналған негізгі арқалық |
|
Q235B |
≥235МПа |
375～500МПа |
Төмен қабатты жеңіл жүктеме негізгі сәуле |
|
Q355NL |
≥355МПа |
470～630МПа |
Негізгі сәуле қатты суық аймақтарда қолданылады |
- H-сәулесі: күшті оське қатысты тамаша иілу өнімділігі; әлсіз оське қатысты төменгі бүйірлік қаттылық (бүйірлік шектеу үшін еден плиталары мен қосалқы арқалықтарға сүйенеді); болат-бетонды композитті қайта жабдықтаудан кейін жүк көтергіштігі 35%-55%-ға артады.
- қорап арқалығы: теңдестірілген екі бағытты иілу және бұралу өнімділігі; эксцентрикті тиеу және көпірлі кранның негізгі арқалық қолданбалары үшін жарамды.
- Желге төзімділік коэффициенті: H-сәуле 1,35, қорап сәулесі 1,55.
- Мойынтіректердің кернеуінен жергілікті тордың бұралуын болдырмау үшін шоғырланған жүктеме нүктелеріне көлденең қатайтқыштарды қосу керек.
- Негізгі арқалық түйіспелі қосылыстар және сыни мойынтіректердің дәнекерлеулері: I дәрежелі дәнекерлеулер, 100% ультрадыбыстық сынақ (UT)
- Қаттылғыш және кронштейннің филе дәнекерлеулері: II дәрежелі дәнекерлеулер, 20% кездейсоқ ультрадыбыстық сынақ (UT)
- Тотты кетіру дәрежесі: Sa2.5
- Бояу құрғақ қабықшасының қалыңдығы: 100–160 мкм
- Отқа төзімділік ұзақтығы: 1сағ, 2сағ, 3сағ
- Ыстық мырышталған мырыштың қалыңдығы: ≥85 мкм
- Арқалық-бағанға жалғау болттары: 10,9 маркалы жоғары берік болттар
- Соңғы пластинаның қалыңдығы: 18–50 мм
- Шпилька спецификациясы: Φ16, Φ19; материал: ML15
- Толығымен өндірісте өңдеу: болат табақтарды кесуге, доғалық дәнекерлеуге және ақауларды анықтауға арналған меншікті өндірістік желілер; аутсорсинг жоқ, бақыланатын өлшемдер мен дәнекерлеу сапасын қамтамасыз ету.
- Сәйкес келетін трансшекаралық жеткізу: шетелдегі инженерлік қадағалау мен кедендік аудитке қойылатын талаптарды қанағаттандыру үшін толық ағылшын тіліндегі инспекциялық есептерді және кедендік ресімдеу құжаттамасын бір мезгілде жеткізу.
- Өлшемді көлік шешімдері: трансшекаралық тасымалдау шектеулерін еңсере отырып, тым ұзын магистральдық арқалықтарды секциялық дайындау және орнында қосу үшін толық құрылыс сызбаларын қамтамасыз ету.
- Тегін техникалық тексеру: құрылымдық жобалау тәуекелдерін азайту үшін негізгі арқалық аралығын, жүктемені және қосылымды таңдауды сату алдындағы тексеру.
1-сұрақ: H-секциясы мен қорапшалы негізгі арқалықтарды қалай таңдауға болады?
A: Бір бағытты тік жүктемелері бар 24 м-ден аз аралықтар үшін H-секциялы арқалықтарды пайдаланыңыз; 24 м-ден асатын аралықтар, екі жақты эксцентрлік жүктемелер немесе поршеньді кран жүктері үшін қорапты арқалықтарды пайдаланыңыз.
2-сұрақ: Негізгі арқалық торындағы саңылауларды кесу құрылымның қауіпсіздігіне әсер ете ме?
A: Ең жоғары иілу сәтінен басқа жерлерде жасалған саңылаулар — сақиналы қатайтатын тақталармен нығайтылған кезде — жүк көтеру қабілетін төмендетпейді; дегенмен, орта аралықта жоғары иілу моменті аймақтарында еркін ашуға тыйым салынады.
3-сұрақ: Бастапқы жүк көтергіш болат арқалықтар үшін отқа төзімді жабынды кейінірек жұмыс орнында қолдануға бола ма?
A: Қолдануды зауыттық алдын ала жабынмен немесе жердегі жабынмен жасауға болады; зауыттық жабын пленканың біркелкі қалыңдығын қамтамасыз етеді және әдетте шетелдік жобалардың жоспарлау талаптарына жақсырақ сәйкес келеді.
