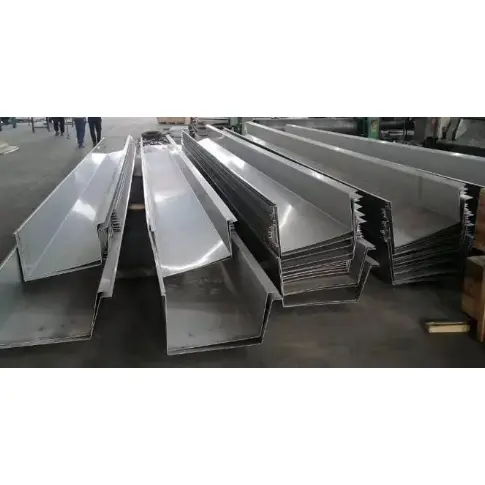

Ғимараттарға арналған болат төбесі арық жүйесі

Ғимараттарға арналған болат төбе ағыны жүйесі шатырдың түрлі-түсті болат панельдерінен жаңбыр суын жинау және оны төмен түсіру құбырлары арқылы сыртқа бағыттау үшін карниздерде орналасқан дренаждық науалардан тұрады. Олар жеңіл болаттан жасалған өнеркәсіптік зауыттар, ғарыштық рамалар және торлы қабық төбелері үшін дренаждық жүйелердің маңызды құрамдас бөліктері болып табылады. Қолжетімді түрлерге зауытта өңделген түрлі-түсті жабындармен қапталған болат суарулар, тот баспайтын болаттан жасалған ағындылар және мырышталған болат парақтардан өз орнында жасалған ағындар жатады; олар екінші реттік шұңқырларға немесе болат консоль арқалықтарға бекітіледі.

Жүйе конфигурациясына шолу

1. Негізгі шұңқыр корпусы

1) Түспен қапталған болат ағын: Төбе ретінде бірдей Al-Zn қорытпасымен қапталған негізгі материалды (AZ150/AZ275) пайдаланады; қалыңдығы 0,6-1,0 мм; стандартты ашу ені 200/250/300мм; ішкі өнеркәсіптік зауыттар үшін негізгі таңдау.

2) 304 Тот баспайтын болаттан жасалған науа: Қалыңдығы 0,7–1,2 мм; жағалау аймақтары мен химиялық коррозия қаупі бар орталарға арналған.

3) Жұмыс орнында мырышталған болаттан жасалған арық: 1,2–2,0 мм ыстық мырышталған парақ орнында иілген; ұзын кеңістіктегі рамаларға және өте ұзын карниздерге жарамды.

2. Жүк көтергіш және бекіту компоненттері

Аралық кронштейндер (ыстық мырышталған жалпақ штанга немесе бұрыштық үтік): 600–800 мм аралықпен орналастырылған; карнизге бекітілген кесінді консольдық пурлиндер;

Қабық жиектері мен консоль арқалықтары: Аралық жүктемені көтеріңіз.

3. Түйін және гидрооқшаулағыш керек-жарақтар

Біріктіретін қақпақтар мен шеткі тақталар (арық ұштарын тығыздау үшін);

Бутил су өткізбейтін тығыздағыш таспа, ауа-райына төзімді құрылымдық тығыздағыш және соқыр тойтармалар;

Компенсаторлар: Жылулық кеңею мен жиырылуын қамтамасыз ету үшін өте ұзын арықтар үшін шамамен әрбір 12 метр сайын орнатылады.

4. Төменгі құбыр жүйесінің құрамдас бөліктері

1) Жаңбыр суы бункері: жаңбыр суын ағызатын арнаның түбіне дәнекерленген немесе ілмекпен бекітілген;

2) Су төгетін түтік: ПВХ құбыр / мырышталған болат құбыр / түрлі-түсті жабынды болат дөңгелек құбыр (диаметрлері φ110, φ160);

3) Құбыр қысқыштары, шынтақтар, жинау бункерлері және жер деңгейіндегі шығару шынтақтары.

5. Шатыр жиегін әрлеуге арналған керек-жарақтар

Карниздің жыпылықтауы, арық жиектерінің әрлеуі, төбе панелінің ұзартқышы (суды тоқтату) және төбе ұшының жыпылықтауы; бұлар жаңбыр суының карниздің астына кері ағуын болдырмайды.

6. Көмекші материалдар

Оқшаулау (суық аймақтардағы суағарлардың сыртына қатып қалмау үшін қолданылады) және бу өткізбейтін таспа.

Жалпы конфигурация схемалары

1. Стандартты ішкі зауыт: AZ150 түсті боялған болат науа + мырышталған кронштейндер + PVC110 су төгетін түтік + бутил тығыздағыш

2. Жаңбырлы өзен жағасындағы зауыт: AZ275 (жоғары мырыш жабыны) түсті боялған болат ағынды + мырышталған фитингтер + қосымша компенсаторлар

3. Жағалау/Химиялық зауыттың ғарыштық төбесі: 304 баспайтын болаттан жасалған ағынды + тот баспайтын болаттан жасалған су төгетін жүйе + мұздан қорғауға арналған сыртқы оқшаулау

Коррозияға қарсы конфигурация

1. Ғимараттар үшін түрлі-түсті жабынмен қапталған болат төбе ағыны жүйесі: ішкі аудандар үшін AZ150, жағалаудағы аудандар үшін AZ275;

2. Тот баспайтын болат: 304 маркасы; кронштейндер біркелкі ыстық мырышпен қапталған (жабын қалыңдығы ≥80мкм).

Негізгі артықшылықтар қандай?

I. Жеңіл салмақ; негізгі болат құрылымына жүктемені арттырмайды

Түспен қапталған болат немесе тот баспайтын болаттан жасалған ағындар жұқа габаритті материалдан жасалған және салмағы құйылған бетон карниз арықтарынан әлдеқайда аз. Оларды үлкенірек болат бағандарды немесе сақиналы арқалықтарды қажет етпей-ақ, тікелей карниздік шұңқырларға бекітуге болады, осылайша негізгі болат құрылымының құнын үнемдейді. Олар әртүрлі ұзын аралық болаттан жасалған шатыр жүйелеріне, соның ішінде порталдың қатты жақтауларына, ғарыштық жақтауларға және торлы қабықтарға жарамды.

II. Жылдам құрылыс, құрғақ құрастыру және жобаның қысқа мерзімі

Зауытта дайын суағар сегменттері қалыптау, құю және сылану сияқты ылғалды процестерді болдырмайтын тойтармалар мен тығыздалған қосылыстар арқылы орнында жиналады. Өте ұзын карниздерді жылдам сегменттелген орнату шатырдың әрлеу кезеңін айтарлықтай қысқартады, ал бетонды арықтар ұзақ емдеу кезеңдерін қажет етеді және ауа-райына өте тәуелді.

III. Тамаша гидрооқшаулағыш тұтастық және төмен ағып кету қаупі

1. Панельдер панель корпусында тігістердің болмауын қамтамасыз ете отырып, біріктірілген иілу арқылы қалыптасады; буындарда үш қабатты гидрооқшаулағыш жүйе бар: бутил тығыздағыш таспа, ауа-райына төзімді тығыздағыш және тойтармалар.

2. Біріктірілген компенсаторлар термиялық кеңеюді және қысқаруды орналастырады, жылу кернеуінен туындаған ұзын ағындарда жарықтар мен ағып кетуді болдырмайды; бетон ағындары крекингке, буындардың бұзылуына және кейіннен ағып кетуге бейім.

IV. Материалдың икемді жіктелуі; ауа-райы мен коррозияға төзімділігі әртүрлі орталарға сәйкес келеді

Ішкі: AZ150 Al-Zn жабыны бар түсті болат; Жаңбырлы өзен жағалаулары: AZ275 (жоғары мырыш жабыны);

Жағалау/Химиялық аймақтар: 304 баспайтын болат. Материалдар құрғақ, жаңбырлы және тұзды шашатын орталарға бейімделіп, 8–25 жыл қызмет ету мерзімін ұсынады.

V. Дизайнға жоғары бейімділік; тұрақты емес карниздерге қолайлы

Арнайы иілу дөңгелек немесе тегіс емес шатырларды оңай толықтыратын қисық торлы қабықтарды, желдеткіш пішінді карниздерді және айнымалы ені бар габельдерді жасауға мүмкіндік береді; керісінше, біркелкі емес бетон арықтарды салу қымбат және қиын.

VI. Орнатқаннан кейінгі қарапайым техникалық қызмет көрсету

Локализацияланған ағып кетулерді бір канал сегментін ауыстыру және қайта жабу арқылы түзетуге болады; ашылатын конструкция жинақталған қоқысты оңай алып тастауға мүмкіндік береді; болат материалды қайта өңдеуге болады және оны бөлшектеуге және нысанды жөндеу кезінде қайта пайдалануға болады.

VII. Тегіс дренаж; тегіс ішкі қабырғалар шөгінділердің жиналуын болдырмайды

Суық илектеу балшық пен кірдің жиналуына қарсы тұратын тегіс, тегіс ішкі қабырғаларды қамтамасыз етеді; жаңбыр суының жылдам ағыны және қатты дауыл кезінде жоғары дренаждық сыйымдылық (кедір-бұдыр бетон арналарымен салыстырғанда) шатырға толып кету және кері ағу қаупін азайтады.

VIII. Бақыланатын шығындар

Стандартты болаттан жасалған төбе ағынды жүйелерінің жалпы құны құйылған бетон арықтарға қарағанда төмен, бұл өте ұзын, үлкен кеңістіктегі рамалық шатырлар үшін одан да үлкен экономикалық артықшылықтарға ие.

Негізгі дифференциаторлар қандай?

I. Болат конструкциялармен үйлесімді жеңіл дизайн

Жіңішке қабырғалы түсті болат немесе тот баспайтын болаттан жасалған ағындар өте жеңіл; оларды үлкенірек болат бағандарды немесе іргетастарды қажет етпей, тек ілмектерді немесе кронштейндерді қолдану арқылы ілуге ​​болады. Олар ғарыштық жақтаулар, торлы қабықтар және ұзын аралықтағы жеңіл болат шатырлар үшін қолайлы таңдау болып табылады. Керісінше, бетон арықтар ауыр өлі жүктерді жүктейді және қосымша бетон сақиналы арқалықтарды қажет етеді, бұл азаматтық құрылыс шығындарын айтарлықтай арттырады.

II. Құрғақ құрастыру және жылдам орнату

Арықтар белгілі бір ұзындықтарға зауытта дайындалады және соқыр тойтармалар мен тығыздағыштарды пайдаланып, қалыпқа салу, құю, сылақ немесе емдеу қажеттілігін болдырмайтын жерде жиналады. Ондаған мың шаршы метрді құрайтын зауыт ғимараттарына арналған карнизді орнатуды бірнеше күнде аяқтауға болады. Бетон арықтары температура мен ауа-райына (жаңбыр/қар) байланысты және ұзақ қатайту кезеңдерін қажет етеді, бұл құрылыс мерзімдерінде айтарлықтай айырмашылыққа әкеледі.

III. Жоғары су өткізбейтін сенімділік және термиялық кеңеюге/жиырылуға төзімділік

1. Арықтар тек секциялар арасында түйіспелері бар тігіссіз, тұтас иілген денелерден тұрады. Жүйелер термиялық кеңею мен жиырылуына байланысты крекинг қаупін жою үшін бутил таспаны, ауа-райына төзімді тығыздағышты және компенсаторларды пайдаланады.

2. Бетон арықтар термиялық кеңею, жиырылу және шөгу салдарынан жарықшақтарға, ағып кетуге және буындардың бұзылуына бейім. ПВХ ағындары төмен температурада сынғыш және жарылып кетеді, ал жоғары температурада деформацияланып, салбырап кетеді.

IV. Аймаққа тән коррозияға төзімділік үшін материалды бағалау

Опциялар 5 жылдан 25 жылға дейін қызмет ету мерзімін ұсынатын AZ150 Al-Zn қапталған болаттан (ішкі) және AZ275 жоғары мырышпен қапталған болаттан (жаңбырлы аймақтар) 304 баспайтын болатқа (жағалау/химиялық аймақтар) дейін ауытқиды. Кірпіш арықтар сияқты баламалар гүлдену мен ауа-райының әсерінен зардап шегеді, бетон оңай ыдырайды және ультракүлгін сәулесінің әсерінен стандартты ПВХ тозады.

V. Біркелкі емес шатырлар үшін жоғары қалыптау мүмкіндігі

Орнында иілу қисық карниздерге (торлы қабықтар), желдеткіш пішінді габельдерге және айнымалы секциялы карниздерге сәйкес келтіруге мүмкіндік береді. Бетоннан немесе кірпіштен тұрақты емес ағындарды салу күрделі және қымбат.

VI. Тиімді дренаж үшін тегіс ішкі қабырғалар

Суық илектеу шөгінділердің жиналуына қарсы тұратын тегіс ішкі қабырғаларды қамтамасыз етеді, қатты жаңбыр кезінде кедергісіз дренажды қамтамасыз етеді және судың шатырға кері ағу қаупін азайтады. Бетон және кірпіш арықтар шөгінділерді ұстайтын өрескел ішкі бөліктерге ие, бұл олардың бітелуіне және толып кетуіне өте бейім.

VII. Техникалық қызмет көрсету және бөлшектеудегі артықшылықтар

Локализацияланған ағып кетулер қайта тығыздау және жөндеу үшін белгілі бір бөлікті бөлшектеуді ғана талап етеді; зауытты жөндеу үшін жүйені толығымен бөлшектеуге және қайта пайдалануға болады, ал болат материалды құнына қарай қайта өңдеуге болады. Керісінше, бүлінген бетон немесе кірпіш арықтарды ұсақтап, қайта салу керек, бұл қайта пайдалануға болмайтын маңызды құрылыс қалдықтарын тудырады.

VIII. Үздік шығын-тиімділік

Ғимараттарға арналған болат төбесі ағынды жүйесінің жалпы құны құйылған бетоннан жасалған арықтарға қарағанда төмен; ол тот баспайтын болаттан жасалған арықтар мен арнайы тас арналарға қарағанда үлкен шығындарды ұсынады.

Стандартты өндіріс процесі

I. Шикізат инспекциясы

1. Ғимараттар үшін түрлі-түсті жабынмен қапталған болат төбе ағыны жүйесі: AZ150/AZ275 Al-Zn қапталған катушкалар, қалыңдығы 0,6–1,0 мм;

2. Тот баспайтын болат: 304 баспайтын болаттан жасалған катушкалар, 0,7–1,2 мм; қалыңдығын, жабындысын және бояу пленкасын тексеру; беттерде сызаттар мен коррозия жоқ екеніне көз жеткізіңіз.

II. Орамнан шығару және кесу

Болат орамды ағытқышқа жүктеңіз → ағынның игерілген еніне сәйкес бойлық саңылау; катушка ұштарынан ақаулы материалды алып тастаңыз.

III. Иілу және қалыптау

1. CNC иілу машинасына тар жолақтарды беріңіз; сызбаларға сәйкес стандартты U-тәрізді канализация профиліне бүгу (стандартты ашу ені: 200/250/300мм);

2. Біріктірілген иілу арқылы қалыптасады; арық корпусында аралық тігістер жоқ, ал бұрыштық радиустар тегіс.

IV. Аяқталған фитингті дайындау

Бірдей шикізаттан кесіңіз: шеткі қақпақтарды, компенсатор қақпақтарын, жаңбыр суы бункерін қосу тақталарын және жыпылықтайтын компоненттерді бүгіңіз және қалыптастырыңыз.

V. Тесіктерді кесу

Жаңбыр суын шығару үшін CNC кесілген тесіктер; келесі бункерді құрастыру үшін жиектерінің тегіс және саңылаусыз болуын қамтамасыз етіңіз.

VI. Дайын өнімді тексеру

1. Арнаның ашылуының енін, тереңдігін және иілу өлшемдерін өлшеу;

2. Бояу/тот баспайтын болаттан жасалған беттерде ойықтар немесе жарықтар бар-жоғын тексеріңіз; кез келген сәйкес келмейтін элементтерді қайта өңдеңіз.

VII. Қаптама

Жеке ағындарды қорғаныш пленкамен орау → санаттар бойынша ағаш паллеттерге қабаттастыру; техникалық сипаттамалары, материалы және ұзындығы бар жапсырма; қақпақтарды және жақшаларды қораптарға бөлек салыңыз.

VIII. Көмекші компоненттерді өңдеу

1. Аралық кронштейндер: Ыстық мырышталған жалпақ өзектерді немесе бұрышты болатты кесу және ию;

2. Төменгі құбырлар, шынтақтар және құбыр қысқыштары: Өлшемге қарай кесу және өңдеу.

IX. Орнату және құрастыру

1. 600–800 мм аралықпен карнизге мырышталған кронштейндерді орнатыңыз;

2. Арық бөліктерін орналастырыңыз; қабаттасатын жерлерге бутил тығыздағыш лентасын жағыңыз, соқыр тойтармалармен бекітіңіз және сыртын ауа-райына төзімді тығыздағышпен бекітіңіз;

3. Өте ұзын бөліктерге компенсаторларды орнату; жаңбыр суына арналған бункерлер мен су төгетін құбырларды орнату;

4. Шатырдың панельдерін шұңқырдың ішкі жағына созыңыз; су өткізбейтін тығыздағышты қамтамасыз ету үшін карниздің жыпылықтауын/кесетін орнатыңыз.

X. Өңдеудегі негізгі айырмашылықтар: Түспен қапталған болат және баспайтын болат

Түспен қапталған болат: қалыптаудан кейін коррозияға қарсы өңдеу жүргізілмейді; зауытта қолданылған жабынға/бояу әрлеуіне сүйенеді;

Тот баспайтын болат: иілу кезінде сызат алуға бейім; өңдеу кезінде қолданылатын қорғаныс пленкасы; тот басудың алдын алу үшін жердегі дәнекерлеу тігістері тығыздалған.

Негізгі өнімділік параметрлері

I. Негізгі материал параметрлері

1. Ғимараттарға арналған болат төбе ағыны жүйесі (Al-Zn қапталған болат)

Жабын: AZ150 г/м² (ішкі); AZ275 г/м² (жағалаудағы/жаңбырлы аймақтар)

Жалпы қалыңдығы: 0,6, 0,7, 0,8, 1,0 мм

Қаптау түрі: PE/HDP/PVDF (төбе панелін жабу стандарттарына сәйкес)

2. 304 тот баспайтын болаттан жасалған ағын (жағалаудағы/химиялық өнеркәсіптік қолданбалар)

Материал: 06Cr19Ni10 (304)

Жалпы қалыңдығы: 0,7, 0,9, 1,0, 1,2 мм

II. Арық өлшемдері (салалық стандарт)

1. Үстіңгі ашу ені: 200/250/300мм (ең таралған); стандартты емес өлшемдер сұраныс бойынша қол жетімді;

2. Науа тереңдігі: 120–180мм;

3. Стандартты зауыттық ұзындықтар: 3м, 4м, 6м; тым ұзын секциялар орнында жиналады.

III. Көмекші компоненттерге арналған параметрлер

1. Мырышталған кронштейндер: Q235 болат, ыстық мырышталған; қалыңдығы 3,0–5,0 мм; орнату аралығы 600–800 мм;

2. Компенсаторлар: Әдетте әрбір 10–12 м сайын орнатылады; кеңейту рұқсаты ±25 мм;

3. Су төгетін құбырлар жүйесі: жаңбыр суы құйылатын құбырлармен жұптастырылған (диаметрлері φ100, φ160; ПВХ, түрлі-түсті боялған болат немесе тот баспайтын болаттан жасалған).

IV. Тығыздау материалының параметрлері

1. Бутил су өткізбейтін таспа: ені 15/20 мм; температураға төзімділік -40 ° C-тан 90 ° C-қа дейін;

2. Ауа-райына төзімді силиконды тығыздағыш: Сыртқы сорт; Ультракүлгін сәулелерге төзімді және суға төзімді.

V. Дренаждық жүктеме және өлі салмақ

1. Анықтамалық өлі салмақ: 0,8 мм ≈ 6,4 кг/м; 1,0 мм ≈ 8,0 кг/м;

2. Дренаждық сыйымдылық: 250 мм (ені) × 150 мм (тереңдігі) науа ≈ 0,028 м³/м; жауын-шашынның стандартты дренажына жеткілікті.

VI. Коррозиядан қорғау аймақтары

1. AZ150+PE: Құрғақ ішкі зауыт ғимараттары; қызмет ету мерзімі 8-10 жыл;

2. AZ275+HDP: Жаңбырлы өзен жағалаулары; қызмет ету мерзімі 12-18 жыл;

3. 304 Тот баспайтын болат: Жағалау аймақтары (тұз шашатын) және химиялық зауыт аймақтары; қызмет ету мерзімі 20 жылдан астам.
