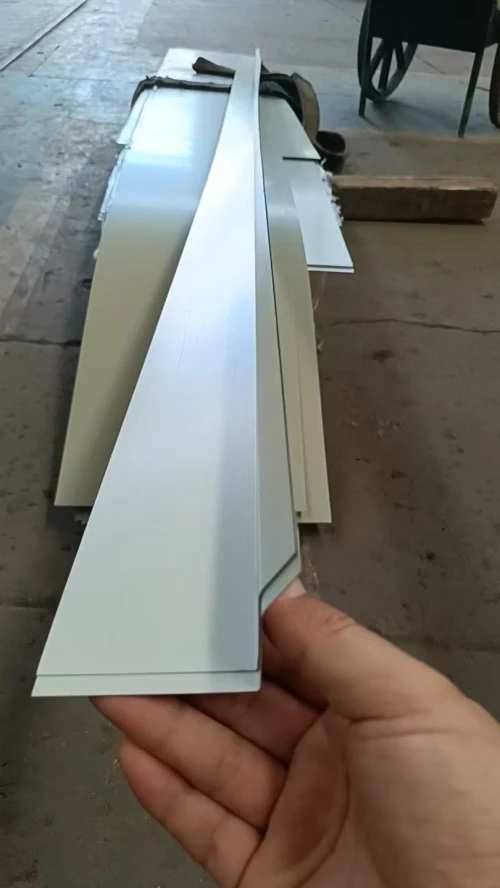

Қаптау үшін болат шатырдың жиектері

Қабырғаға арналған болат шатыр жиектерінің жиектері қабырға мен шатыр панельдерінің материалына сәйкес келетін түрлі-түсті боялған болат парақтардан CNC арқылы иілген. Олар шатырлар мен қабырғалардың барлық түйісу және қиылысу орындарында саңылауларды, суды ағызуды, ұқыпты әрлеуді қамтамасыз ету және жел мен шаңнан қорғауды қамтамасыз ету үшін қолданылады, болат конструкция конвертінің гидрооқшаулағыш жүйесіне қажетті әрлеу керек-жарақтары ретінде қызмет етеді. Материалдарға Al-Zn жабыны бар түрлі-түсті болат (AZ150/AZ275) және 304 баспайтын болат кіреді, әрлеуі қабырға мен шатыр панельдерінің түсі сәйкес келеді.

Кешенді конфигурация санаттары

(I) Төбенің жиегі

1. Жотаның қақпағы + Жотаның ұшының қақпағы: шатырдың панельдерінің түйіскен жерін шыңда бекітеді; қақпақтар жел мен қардың түсуін болдырмас үшін жотаның ұштарын жабады.

2. Төбенің жарқырауы: төбе тақтасының шұңқырға созылатын жиегін тығыздайды; суды арнаға бағыттайды және кері ағуды болдырмайды.

3. Габельді жыпылықтау: шатыр мен қабырға қабырғасының қиылысын тығыздайды; шатырдың жиегін де, қабырға панелінің жиегін де жабады.

4. Жоғары-төмен аралық жыпылықтау: әртүрлі биіктіктегі шатыр бөліктері арасындағы өту аймағына арналған арнайы төсем.

5. Жарық жарығы/желдеткіш жыпылықтауы: үстіңгі, астыңғы және бүйірлік жыпылықтайтын құрамдас бөліктерден тұратын төрт жақты әрлеу жинағы.

(II) Қабырға жиегін әрлеу

1. Ішкі және сыртқы бұрыштарды әрлеу: 90° қабырға бұрыштары үшін әрлеу әрлеуі.

2. Негіз/Плинт төсемі: қабырға түбі мен жер арасындағы түйіспеге арналған гидрооқшаулағыш төсем.

3. Есік пен терезе периметрі жыпылықтауы: терезе төсенішінің жыпылықтауы, есіктің үстіңгі жағындағы тамшылардың жыпылықтауы және бүйірлік әрлеу/қаптама.

4. Қабырға мен парапет төсемі: Қабырғаның үстіңгі және шатырдың түйіскен жеріндегі жиектерді өңдеу.

5. Компенсатор қақпақтары: Қабырғалар мен шатырлардағы жылжымалы буындарға арналған жабын.

(III) Қосымша материалдар

Hot-dip galvanized self-tapping screws + EPDM waterproof washers, blind rivets, butyl waterproofing tape, and weather-resistant sealant.

Материалдық сипаттамалар

1. Стандартты қалыңдығы: 0,5–0,7 мм; жағалаудағы/қатты желді аймақтар: 0,7–0,8 мм.

2. Жабын: AZ150 (ішкі); AZ275 (жаңбырлы/жағалау); 304 баспайтын болат (коррозиялық орталар).

3. Аяқтау: PE (стандартты), HDP (жоғары төзімділік/ауа райына төзімділік) немесе PVDF (фторкөміртекті).

Жалпы конфигурация схемалары

1. Қарапайым қойма: жотаның қақпағы + карнизді әрлеу + ішкі/сыртқы бұрыштық әрлеу + стандартты герметик.

2. Стандартты өндіріс цехы: Төбенің және қабырғаның әрлеуінің толық ассортименті + бутил таспа + ауа райына төзімді тығыздағыш.

3. Жағалаудағы химиялық зауыт: AZ275 немесе тот баспайтын болаттан жасалған әрлеу; барлық буындарға қолданылатын гидрооқшаулағыш таспа.

Қаптау үшін болат төбенің жиектерінің бөлшектерін пайдаланудың негізгі артықшылықтары қандай?

1. Су өткізбейтін нығыздау: панельдердің қосылыстары мен қосылым саңылауларын нығыздайды, жаңбыр суының инфильтрациясын блоктайды және ағынды суды ағындарға немесе дренаж жүйелеріне бағыттайды.

2. Water diversion and drainage: Directs rainwater away from eaves, gables, and ridges; кері ағынды және капиллярлық судың сүзілуін болдырмайды.

3. Панельді қорғау: өрескел кесілген жиектерді, бұранда саңылауларын және тізе буындарын жабады; тоттан, соққыдан және желдің көтерілуінен қорғайды.

4. Эстетикалық тартымдылық: сызықтарды біріктіреді, кемшіліктерді жасырады және ғимараттың жалпы тегістігі мен көрнекі тұтастығын арттырады.

5. Жүйенің үйлесімділігі: шатыр, қабырғалар, есіктер/терезелер және суағарлар сияқты жүйенің тұтастығы мен ауа өткізбейтіндігін қамтамасыз ететін әртүрлі компоненттерді қосады.

Қаптауға арналған болат шатырдың жиектерінің жиектері цемент ерітіндісі сияқты баламалардан қалай ерекшеленеді?

1. Материалдың үйлесімділігі: шатыр және қабырға панельдерімен біріктірілген гидрооқшаулағыш

Жиек жиегі шатыр мен қабырға панельдері сияқты бірдей негізгі материалды, жабынды және әрлеуді бөліседі, бұл сәйкес келетін жылу кеңею коэффициенттерін қамтамасыз етеді; бұл дифференциалды кеңею нәтижесінде пайда болатын крекингті немесе ағып кетуді болдырмайды. Керісінше, цемент, ПВХ және стандартты түсті болаттың шөгу жылдамдығы әртүрлі, бұл көбінесе буындардың жарылуы мен ағып кетуіне әкеледі.

2. Біріктірілген иілу: жоғары тығыздау және суды ағызу

Стандартталған беткейлері бар CNC дәлдікпен иілу арқылы қалыптасады, ол жаңбыр суын кері ағыссыз немесе жиналусыз ағындарға немесе қабырға беттеріне тегіс бағыттайды. Цементті әрлеу көлбеу қателеріне және судың жиналуына бейім, ал ПВХ деформациялануы, шөгуі және судың жиналуы мүмкін.

3. Құрғақ қондырғы: Жылдам құрылыс

Құрастырылған құрамдас бөліктер тойтармалар мен тығыздағыштың көмегімен орнында бекітіледі; жаңбырлы ауа-райында да орнатуға мүмкіндік беретін ылғалды ерітіндімен жұмыс қажет емес. Цементті әрлеу ерітіндіні араластыруды, сылауды және емдеуді қамтиды - күрделі, көп уақытты қажет ететін процесс.

4. Икемді дизайн: тұрақты емес саңылаулар үшін теңшеу

Жоталарға, бөлінген деңгейлі өткелдерге, желдеткіш саңылауларға, қисық саңылауларға және есік/терезе жиектеріне арналған құрамдас бөліктерді сайтта немесе зауытта тапсырыс бойынша бүгуге болады. Цемент немесе құрама бөлшектерді теңшеу қымбатқа түседі және көбінесе өрескел аяқталуға әкеледі.

5. Ауа-райы және коррозияға төзімділік опциялары: қызмет ету мерзімі негізгі құрылымға сәйкес келеді

Опцияларға қабырға мен шатыр панельдерінің қызмет ету мерзіміне сәйкес келетін AZ150 (ішкі), AZ275 (өзен жағасы) және 304 баспайтын болат (жағалау) кіреді. Цемент ерітіндісі гүлденуге, атмосфераға түсуге және шашырауға бейім, ал ПВХ қартаяды, сынғыш болады және күн сәулесінің әсерінен жарылып кетеді.

6. Ыңғайлы техникалық қызмет көрсету және өзгерту

Локализацияланған ағып кетулерді жай ғана қайта жабу арқылы түзетуге болады; компоненттерді есіктерді, терезелерді немесе желдету жүйелерін өзгерту кезінде кесуге және қайта пайдалануға болады. Зақымдалған цементтің әрлеуі ұсақталып, қайта өңделуі керек, қалдық материал жарамсыз болады.

7. Эстетикалық тартымдылық: Біркелкі түс

Қаптамаға арналған болат шатыр жиектерінің жиектері қаптама мен қоршау панельдерінің түсіне сәйкес келеді, бұл түзу, ұқыпты жиектерді жасайды. Цементті әрлеу жиі түстердің сәйкессіздігінен, жарылып кетуден, пиллингтен және нашар көрнекі көріністен зардап шегеді.

8. Жеңіл; қосымша құрылымдық жүктеме бермейді

Жіңішке қабырғалы түрлі-түсті жабынмен қапталған болат өте жеңіл және қосымша құрылыс конструкцияларын қажет етпей-ақ, тікелей пурлиндерге немесе қабырғалық панельдерге бекітілуі мүмкін; керісінше, цементтің жыпылықтауы ауыр және арқалықтар мен бағандарға қосымша жүктеме түсіреді.

9. Түйіндеме

1. Цемент жиегі: Крекингке және судың ағып кетуіне бейім; баяу орнату; ауа-райының бұзылуына және тозуға бейім.

2. ПВХ жиегі: ультракүлгін сәулелерге төзімділігі нашар; жоғары температурада шөгеді және төмен температурада сынғыш болады/үзіледі.

3. Болат конструкцияның жиектері: болат қоршау жүйелеріне арналған түпнұсқа сәйкес әрлеу; жоғары гидрооқшаулағышты, беріктік пен үйлесімділікті ұсынады.

Стандартты өндіріс процесі

I. Шикізат инспекциясы

Шикізат: Al-Zn легирленген қапталған болат катушкалар (AZ150/AZ275) немесе 304 баспайтын болаттан жасалған катушкалар. Парақ қалыңдығын, жабын салмағын және бояудың аяқталуын тексеріңіз (PE/HDP/PVDF); беттерде сызаттар, бояу жоғалу немесе коррозия жоқ екеніне көз жеткізіңіз. Стандартты материал қалыңдығы: 0,5–0,8 мм.

II. Орамдарды ашу және кесу

1. Орамды ашқышқа жүктеңіз және болат жолақты босатыңыз.

2. Әр әрлеу түрі үшін қажетті игерілген енге негізделген ұзындық бойынша тар жолақтарға кесіңіз; катушка ұштарынан ақаулы материалды тастаңыз.

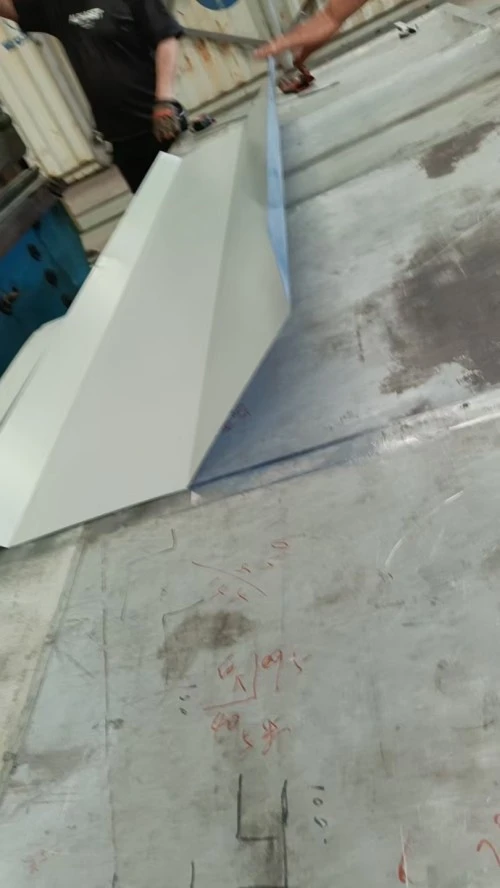

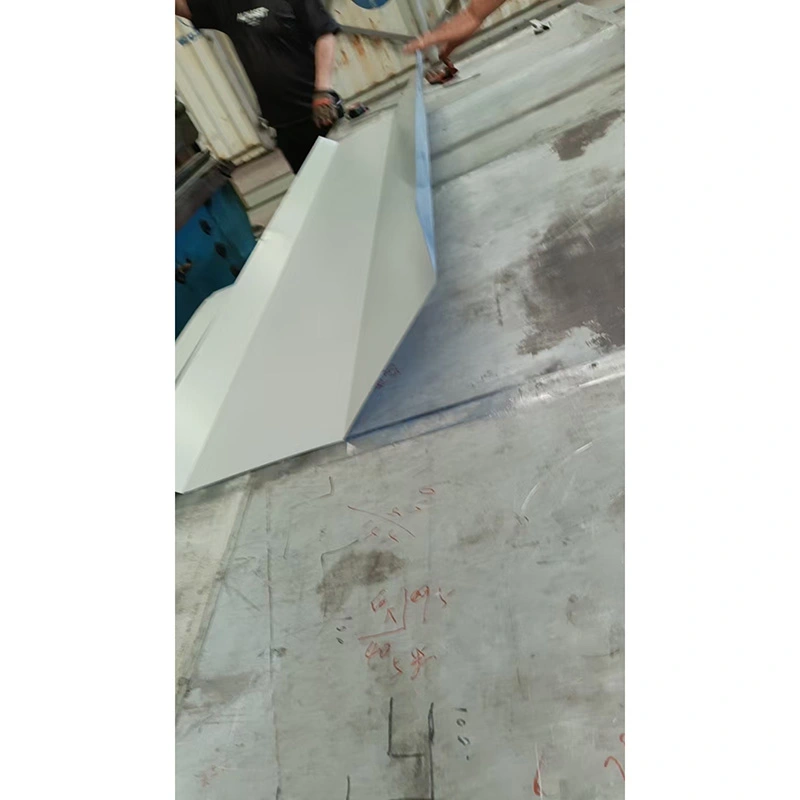

III. CNC иілу және қалыптау

Техниканы техникалық сипаттамаларға сәйкес реттеу; Ішкі/сыртқы бұрыштар, жоталардың қақпақтары, жыпылықтау және есік/терезе қоршаулары сияқты пішіндерді сызбаларға негізделген бір өтуде қалыптастырады, бұл дәйекті иілу бұрыштары мен қабаттасу өлшемдерін қамтамасыз етеді. Беткі сызаттарды болдырмау үшін тот баспайтын болаттан өңдеу сатысында қорғаныс пленкасын жағыңыз.

IV. Ұзындығы бойынша кесу

Жобаның нақты ұзындығына дейін кесіңіз; кесілген жиектері тегіс және кетіксіз болуын қамтамасыз етіңіз.

V. Дайын өнімді тексеру

1. Иілу өлшемдерін, енін және бұрыштарын өлшеңіз.

2. Бояудың зақымдалуын, иілу сызаттарын немесе жиектерінің бүгілуін тексеріңіз; кез келген сәйкес келмейтін элементтерді қайта өңдеңіз.

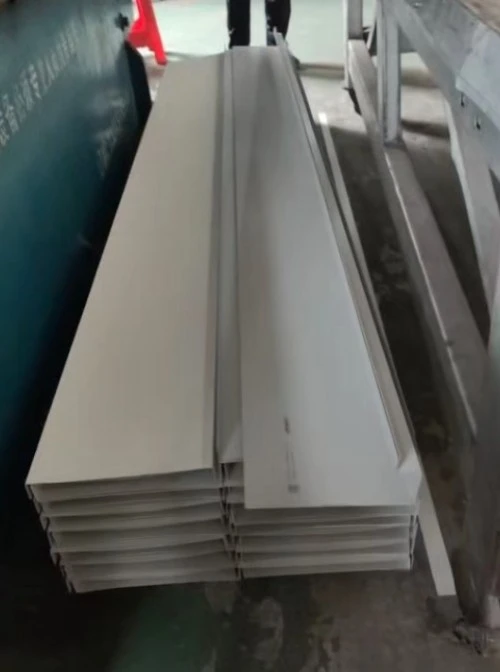

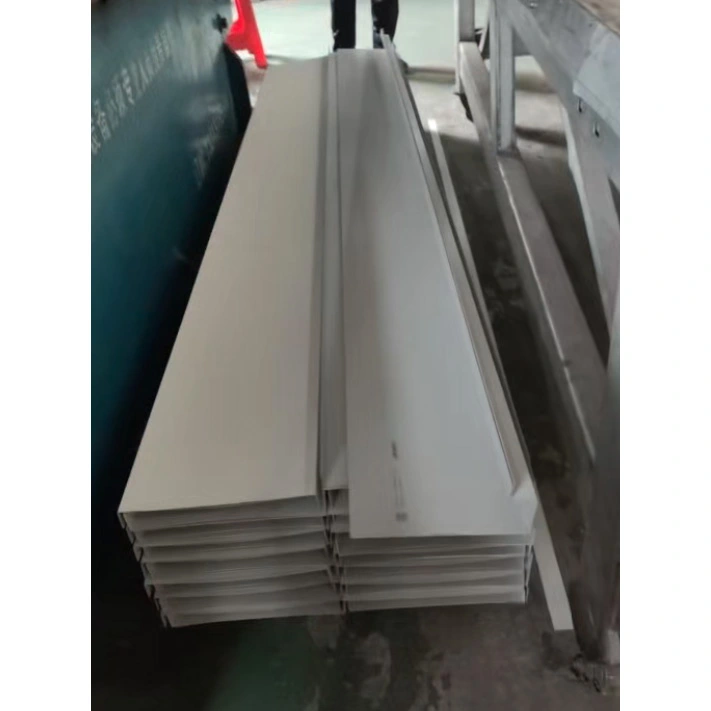

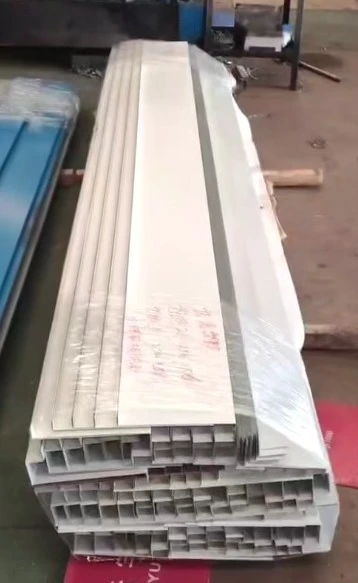

VI. Сұрыптау және орау

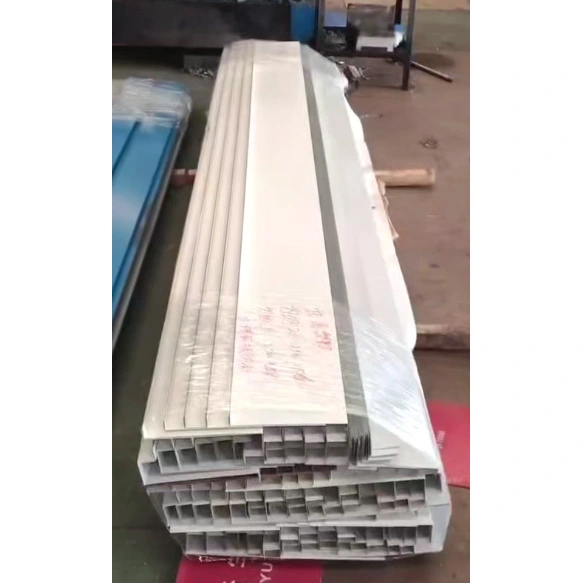

Үлгі бойынша сұрыптау; беттерге қорғаныс пленкасын жағыңыз; ағаш паллеттерде бума және десте; өнім атауы, қалыңдығы және техникалық сипаттамалары көрсетілген жапсырма.

VII. Көмекші материалдарды орау және жөнелту

Өздігінен бұрап тұратын бұрандаларды, соқыр тойтармаларды, бутил таспаны және ауа райына төзімді тығыздағышты әрлеу компоненттерімен бірге жөнелту үшін бөлек қораптарға салыңыз.

VIII. Орнату процедурасы

1. Жиек жиектерін туралағаннан кейін панельдердің қосылыстарына бутил су өткізбейтін таспаны жағыңыз;

2. Соқыр тойтармалармен немесе өздігінен бұрап тұратын бұрандалармен бекітіңіз; су өткізбейтіндігін қамтамасыз ету үшін сыртқы жағына ауа райына төзімді тығыздағыш жағыңыз.

Негізгі өнімділік параметрлері

I. Негізгі материал және жабын параметрлері

1. Негізгі металл жабыны

Ішкі стандарт: AZ150 г/м² Al-Zn қорытпасы (екі жақты)

Жаңбырлы/Өзен жағасындағы аймақтар: AZ275 г/м² жоғары жабын салмағы бар Al-Zn қорытпасы

Жағалау/Химиялық коррозиялық аймақтар: 304 баспайтын болат

2. Панель қалыңдығы

Стандартты шатыр/қабырға: 0,50, 0,60, 0,70 мм

Жоғары төмен аралық өткелдер, желдеткіш саңылаулары, қатты жел аймақтары (қалыңдығы жоғарылаған): 0,7–0,8 мм

3. Бояудың құрғақ қабықшасының қалыңдығы

PE (стандартты полиэстер): Соңғы жабын 20–25 мкм

HDP (Төзімділігі жоғары полиэстер): Соңғы жабын 25–30 мкм

PVDF (фторкөміртекті): үстіңгі жабын 25–35 мкм; Артқы жағы (тотқа қарсы эпоксидті): 5–10 мкм

II. Қаптау спецификацияларына арналған стандартты дайын болат шатырдың жиектерінің әрлеу компоненттері

Ішкі/сыртқы бұрыштар, жарқылдар және жоталардың қақпақтары үшін жалпы әзірленген ені: 150, 200, 250, 300, 350, 400 мм (арнайы иілу мүмкіндігі бар); Зауыттық ұзындығы: 3 м/4 м/6 м (жергілікті жерде біріктірілген).

III. Механикалық қасиеттері

1. Негізгі материал дәрежесі: TS280, TS350; Шығару күші: 280 МПа / 355 МПа; Созылу беріктігі: 380–520 МПа

2. Сызықтық кеңею коэффициенті: 1,2 × 10⁻⁵/°C (синхрондалған термиялық кеңею/таралу үшін шатыр мен қабырға панельдеріне сәйкес келеді).

3. Анықтамалық салмақ: 0,6 мм ≈ 4,8 кг/м²

IV. Қосалқы тығыздағыш материалдарға арналған техникалық шарттар

1. Бутил су өткізбейтін таспа: ені 15/20мм; температураға төзімділік -40 ° C-тан 90 ° C-қа дейін; тұрақты тұтқыр серпімді гидроизоляцияны қамтамасыз етеді.

2. Ауа-райына төзімді силиконды тығыздағыш: УК-ға төзімді; кең температура диапазонында сыртқы пайдалану үшін жарамды.

3. Бекіткіштер: EPDM су өткізбейтін шайбалары бар ϕ4,8/ϕ5,5 ыстық мырышталған өздігінен бұрап тұратын бұрандалар; ϕ4 соқыр тойтармалар.

V. Анықтамалық қызмет ету мерзімі (коррозияға төзімділік)

1. AZ150+PE: 8–10 жыл (ішкі өндірістік нысандар).

2. AZ275+HDP: 12–18 жас (жауын-шашын көп аймақтар).

3. 304 Тот баспайтын болат: 20+ жыл (тұз шашатын жағалаудағы аудандар; химиялық зауыттар).
