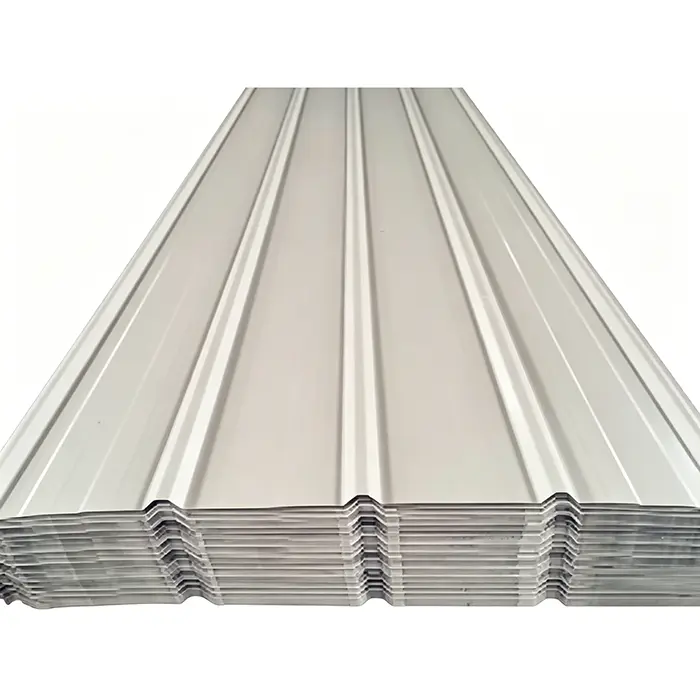

Құрастырмалы болат қабырғаларды қаптау панельдері

HAISHENG құрастырмалы болат қабырғаларды қаптау панельдері - бұл зауытта шығарылған, суық орамдағы сыртқы қаптау қондырғылары. Стандартты шатыр жабындарынан айырмашылығы, олар тік дренажға және қабырғалардың оңтайлы биіктігіне арналған арнайы профильге ие. Біз жеке парақтарды сатудың орнына, сыртқы панельдерді, оқшаулау жүйелерін, жүк көтергіш ішкі құрылымдарды және ашылатын әрлеуді қоса алғанда, жабынға арналған кешенді шешімдерді ұсынамыз. 12 жылдық экспорттық тәжірибеге сүйене отырып, біз әртүрлі шетелдік климаттық және коррозиялық орталарға бейімделген коррозияға қарсы сапалы шешімдерді ұсынамыз. Біздің өнімдер жобаның төрт жалпы ауыртпалығын тиімді шешеді: қабырғаның ағуы, ұзақ мерзімді тот басу, құрылыс кешігулері және шамадан тыс құрылымдық жүктемелер. Барлық спецификациялар өнеркәсіптік нысандарды қаптауға арналған халықаралық стандарттарға сәйкес келеді және біз қор заттарын тікелей жөнелтуді де, тапсырыс бойынша өндірісті де қолдаймыз.

Стандартты болат қаңылтырлар мен осы дайындалған болат қабырға қаптамаларының айырмашылығы неде?

1. Дренаж құрылымы:

Қабырғалық панельдер әдетте қабырғаның биіктігі 25–35 мм және қысқа қабаттасатын жиектері бар, дренаждық жолдар тік орнатуға арналған; шатыр панельдері әдетте кең көлемді көлденең дренажға жарамды 50 мм-ден асатын қабырға биіктігімен ерекшеленеді.

2. Бекіту әдісі:

Қабырғалық панельдер тек қана ашық өздігінен бұрап тұратын бұрандалардың көмегімен бекітіледі (төбелер үшін қолданылатын «470» тұрақты тігіс құрылымы жоқ), болашақта техникалық қызмет көрсетуді, бөлшектеуді және қайта орнатуды жеңілдетеді.

3. Қалып дәлдігі:

Қабырғалық панель орамдарын қалыптастыратын қалыптар өткір сыртқы бұрыштарда тұздың жиналуын болдырмау үшін жиек пассивациясынан өтеді, бұл коррозияны тездетеді - бұл процесс шатыр панельдеріне қолданылмайды.

Субстраттар мен жабындарды таңдау критерийлері

1 Екі жақты Al-Zn (алюминий-мырыш) субстрат жабыны таңдау

- Ішкі құрғақ аймақтар (Орталық Азия, ішкі Шығыс Еуропа): AZ150 г/м²; 5-8 жыл бойы субстрат коррозиясының болмауын қамтамасыз етеді; стандартты қоймалар мен зауыттар үшін жарамды.

- Өзендер бойындағы жаңбырлы, ылғалдылығы жоғары аймақтар (Янцзы өзені бассейні, ішкі Оңтүстік-Шығыс Азия): AZ180 г/м²; ылғалдың енуіне 20% жоғары қарсылықты ұсынады; өндірістік цехтар үшін жарамды.

- Жағалау/химиялық коррозия аймақтары (Оңтүстік-Шығыс Азия жағалауы, мұнай-химия парктері): AZ275 г/м²; хлорид ионының коррозия жолдарын бөгейтін алюминий-мырыш қорытпасының жоғары құрамымен ерекшеленеді.

2 Үстіңгі жабынның ауа райына төзімділігі және кепілдік шарттары

- PE (стандартты полиэстер): үстіңгі жағында 20–25 мкм құрғақ пленка қалыңдығы (DFT), тоттануға қарсы эпоксидті 5–10 мкм; 5-8 жыл кепілдік; тек ішкі шаңсыз зауыттар үшін жарамды.

- HDP (High Dayability Polyester): жоғарғы жағында 25–30 мкм DFT; ультракүлгін сәулелерге төзімді; 10-15 жыл кепілдік; қатты жаңбыр мен қарқынды күн сәулесі бар аймақтар үшін қолайлы.

- PVDF (фторкөміртекті): жоғарғы жағында 25–35 мкм DFT; қышқыл және сілті коррозиясына төзімді; 20+ жыл кепілдік; AZ275 субстратымен міндетті жұптастыру.

3 Панель қалыңдығы үшін сараланған таңдау стандарттары

- - Сыртқы қабырға панельдері: Стандартты 0,4–0,5 мм (жел жылдамдығы ≤24м/с аймақтар үшін); 0,55–0,7 мм қатты желді жағалау аймақтары үшін (жел жылдамдығы ≥28 м/с)

- Қабырғаның ішкі қаптамасының панельдері: біркелкі 0,3–0,4 мм ашық-сұр түсті жұқа қырлы «900 үлгісі» панельдері; ауа-райына төзімді бояуды қажет етпейтін ішкі шаңды ұстауға ғана арналған

Құрастырылған болат қабырғаларды қаптау панельдерінің өлшенген параметрлер кестесі

Өлшемдері: Бір панельдің максималды ұзындығы 12 м; Қосылу орындарында ағып кету қаупін жою үшін арнайы суды тоқтататын жолақтары бар тым ұзын аралықтар үшін жердегі тігуге қолдау көрсетіледі.

Керек-жарақтардың толық тізімі

Тек панельдерді өздері жеткізетін өндірушілерден айырмашылығы, HAISHENG құрастырмалы болат қабырғаларды қаптау жүйелеріне арналған толық аксессуар жинақтарын бір реттік жеткізуді ұсынады, құрамдас бөліктер орнында орнатудың нақты мәселелерін шешуге бейімделген:

1. Сыртқы сәндік панельдер: желден/жаңбырдан қорғау және эстетика үшін үш профильде (900/820/750) қол жетімді; бояуды әрлеу түстер диаграммасы арқылы теңшеуге болады.

2. Гидроизоляция және бекіту керек-жарақтары: EPDM су өткізбейтін шайбалары бар ыстық мырышталған өздігінен бұрап тұратын бұрандалар (φ4,8/φ5,5); 15/20 мм бутил тығыздағыш таспа; және көлденең орнатуға арналған арнайы суды тоқтататын жолақтар — бұранданың ену нүктелеріндегі жалпы ағып кету мәселелерін шешеді.

3. Жылу оқшаулағыш қабаты: Опцияларға В1 класы шыны жүн (стандартты зауыттар үшін; тығыздығы 12–16кг/м³; қалыңдығы 50/75/100мм) және А сыныбының тас жүні (химиялық/жанғыш/жарылғыш цехтар үшін; тығыздығы 100–150кг/м0, тіреуішпен және қалыңдығы 10-150кг/м3-ге дейін); оқшаулаудың шөгуі.

4. Ішкі бу тосқауылы: оқшаулағыш қабаттың ішкі жағында орнатылған PE бу бөгеті пленкасы; ылғалдылығы жоғары цехтарда ылғалдың кері ағуын болдырмау және көгерудің немесе оқшаулаудың бұзылуын болдырмау үшін арнайы әзірленген.

5. Ішкі төсеніш панельдері: 0,3–0,4 мм «900 моделі» жұқа қырлы түсті жабынды болат панельдер; оқшаулағыш материалдың өрескел жиектерін жасыру, ішкі эстетиканы жақсарту және ішкі шаңның шығуын болдырмайды.

6. Жүк көтергіш қайталама қабырға құрылымы: мырыш жабыны қалыңдығы ≥80 мкм бар ыстық мырышталған C-секциялы болат қабырға белдеулері (C80–C180); жоғары жел жүктемелері кезінде белдіктердің бүйір-бүйірлік бұралуын болдырмау үшін φ12 байлау шыбықтарымен және φ32×2,0 штангаларымен жабдықталған.

7. Арнайы ашылатын әрлеу компоненттері: Негізгі бұрыштар, карниздер, есіктер/терезелердің жыпылықтаулары, бұрыштар (ішкі және сыртқы) және компенсатор қақпақтары; барлығы бірдей материалдан жасалған және түс сәйкессіздігі мен коррозияны болдырмау үшін аяқталады.

8. Күндізгі жарықтандыру компоненттері: металл панельдердің профиліне сәйкес келетін FRP күндізгі жарықтандыру қабырғалық панельдері; гофр қадамы мен қабаттасу өлшемдері толығымен үйлесімді, бұл сыртқы қабырғадағы күндізгі жарықтандыру жолағына ешқандай ағып кету саңылауларымен үздіксіз біріктіруді қамтамасыз етеді.

9. Желдеткіш әрлеуге арналған керек-жарақтар: Тыныс алатын жалюзи және арнайы желдеткіш әрлеу панельдері; Біртұтас сыртқы қасбет көрінісін сақтай отырып, шеберхананың жылу бөлу және желдету нүктелеріне сәйкес келуге арналған.

Кешенді, енгізуге дайын шешімдер

1 Қарапайым, оқшауланбаған қойманың сыртқы қабырғасы

Конфигурация: 900 сериялы 0,45 мм PE жабыны бар AZ150 қабырға панелі + C100 ыстық мырышпен қапталған қабырға шеңбері; оқшаулау, бу тосқауылдары немесе төсеу панелі жоқ; Қолданылуы: Құрғақ ішкі материал қоймасы; қызмет ету мерзімі < 5 жыл.

2 Стандартты тұрақты температурадағы өндірістік цехтың сыртқы қабырғасы

Конфигурация: 900 сериялы 0,5 мм HDP жабыны бар AZ180 қабырға панелі + 75 мм шыны жүн + PE бу бөгеті + C120 қабырға шеңбері + толық ашылатын әрлеу жиынтығы; Қолданылуы: Жаңбырлы өзен жағалауларындағы жалпы өңдеу цехтары; жылу оқшаулауды үнемділікпен теңестіреді.

3 Химиялық/жағалаудағы коррозиясы жоғары орталарға арналған екі қабатты конверт

Конфигурация: 0,6 мм PVDF жабыны бар AZ275 сыртқы панелі + 100 мм А класы тас жүн + қалыңдатылған PE бу тосқауылы + 0,35 мм төсеніш панелі + C140 ауыр жүк көтергіш қабырға шеңбері; Қолданылуы: Жағалау аймақтары (тұз шашатын) және химиялық цехтар (жанғыш/жарылыс қаупі); А класының өрт рейтингі; қызмет ету мерзімі > 20 жыл.

Құрылымдық және инженерлік параметрлер

1. Субстраттың болат маркалары: TS280 және TS350 жоғары берік құрылымдық болат; аққыштық шегі сәйкесінше 280 МПа және 355 МПа; созылу беріктігі 380–520 МПа; қысқа, жоғары жылдамдықты жел қысымынан туындаған деформацияға қарсы тұруға қабілетті.

2. Өзіндік өлшенген салмақ: 0,5 мм панельдер үшін 4,0 кг/м² және 0,6 мм панельдер үшін 4,8 кг/м² — тас қабырғаға түсетін жүктемеден айтарлықтай төмен.

3. Жылулық кеңею параметрлері: 1,2 × 10⁻⁵/°C сызықтық кеңею коэффициенті; жоғары температура әсерінен панельдердің бүгілуін немесе жарылуын болдырмау үшін қабырға ұзындығының әрбір 60 метрінде 20 мм компенсатор қажет.

4. Екінші реттік құрылымды коррозиядан қорғау: Ыстық мырышталған жабынның қалыңдығы қабырғалық белдіктер мен барлық металл бекіткіштер үшін ≥80 мкм, ыстық мырышталған коррозиядан қорғауға арналған ISO 1461 стандартына сәйкес келеді.

Бәсекелес өнімдермен салыстырғанда қандай артықшылықтар бар?

1 Құрылымдық жүктеменің артықшылықтары

Құрастырмалы болат қабырға қаптамаларының салмағы 3–5 кг/м², қызыл кірпіш қалау үшін 220 кг/м² және ALC панельдері үшін 45 кг/м² салыстырғанда. Түспен қапталған болат панельдерді пайдалану болат бағандардың көлденең қималарын және кіші іргетас өлшемдерін азайтуға мүмкіндік береді, үлкен кеңістіктегі ғарыштық қаңқалы зауыттар үшін азаматтық құрылыс шығындарын 12%-18%-ға төмендетеді.

2 Құрылыс және жеткізу артықшылықтары

Құрылысты жаңбырда, қарда немесе төмен температурада жалғастыруға мүмкіндік беретін ерітінді және сылақ сияқты дымқыл процестерді болдырмайтын толық құрғақ, алдын ала құрастырылған құрастыру әдісін пайдаланады. 10 000 м² сыртын қоршау тек 12-15 күнді алады, ал кірпіш қабырғалар 45-75 күнді қажет етеді, осылайша өндіріс уақытын қысқартады.

3 Стандартты емес пішіндер үшін артықшылықтар

Қисық бұрыштар мен тұрақты емес габель ұштарын жасау үшін сайтта иілуге ​​мүмкіндік береді; есіктер, терезелер, іргелер және компенсаторлар үшін сәйкес әрлеу компоненттері (бір материалдан жасалған) қарастырылған. Керісінше, ALC панельдері мен қызыл кірпіштерді орнында майыстыруға болмайды, бұл реттелмеген бөліктерді уақыт өте келе крекингке және су ағып кетуге бейім етеді.

4 Ылғалға және ағып кетуге төзімділік

Бутил таспаны және EPDM шайбаларын пайдалана отырып, панельдік қосылыстарда және бұранда нүктелерінде қосарлы гидрооқшаулауды қамтамасыз етеді; қабырғаның жалпы су буының өткізгіштігі 0,05 г/(м²·сағ) төмен. Кірпіш қабырғалар әдетте үш жылдан кейін сыртқы ағып кетуден және ішкі шпаклевкадан зардап шегеді.

5 Жылу және акустикалық оқшаулаудың артықшылықтары

Жылу оқшаулау, бу тосқауылдары және ішкі төсеу панельдері 32–38 дБ дыбыс оқшаулауына қол жеткізе отырып, бір құрастыру қадамында орнатылады. Кірпіш қабырғалары бөлек ішкі оқшаулауды және сылауды қажет етеді, ал оқшаулау қабаты 2-3 жыл пайдаланудан кейін қабаттасуы немесе ажырауы ықтимал.

6 Ауа-райы және төзімділік артықшылықтары

Толығымен үш қабатты коррозияға қарсы бояумен қапталған, жағалаудағы аудандарда 20 жыл бойы жөндеуді қажет етпейді. Кірпіштен жасалған сыртқы қабырғалар бес жыл ішінде жиі гүлденуді, ауа-райының бұзылуын және қабығын көрсетеді, ал жөндеу құны жаңа қабырға құнының 40% жетуі мүмкін.

7 Бөлшектеу және қайта пайдаланудың артықшылықтары

Жеке қабырға панельдерін дербес алып тастауға болады, бұл желдеткіштерді орнату немесе есіктер мен терезелерді кейінірек өзгерту кезінде ауқымды бұзу қажеттілігін болдырмайды. Болат 100% қайта өңдеуге жарамды, бөлшектеу кезінде қалдық құны 35%-дан асады; керісінше, қызыл кірпіш пен ALC панельдері қайта өңдеу құндылығы жоқ 100% құрылыс қалдықтарына айналады.

8. Кешенді шығындардың артықшылықтары

Орамды қалыптау арқылы жаппай өндірілетін негізгі материалдар өндіріс шығындарын азайтады және қарапайым қосалқы құрылымдық қолдауды қажет етеді. Шығындар алюминий-пластикалық қоршау қабырғаларынан 45% төмен және ALC панельдерінен 22% төмен (біріктірілген еңбек пен материал), бұл өнеркәсіптік қолданбалар үшін ең жақсы шығындар мен өнімділік арақатынасын ұсынады.

HAISHENG зауытының стандартталған өңдеу жұмыс процесі

1. Кіріс шикізатын тексеру:

Болат катушкасының мырыш жабынының салмағын, бояу қалыңдығын және бетінің сыртқы түрін тексеру; жабын ақаулары немесе транзиттік сызаттар бар материалдарды қабылдамау; әр партия үшін үшінші тараптың жабынды тексеру есептері.

2. Орамнан шығару және туралау:

Екі жақты фотоэлектрлік туралау жүйесі жолақ ауытқуын ±0,5 мм шегіне дейін басқарады, қалыптасқан панельдегі қиғаш жиектерді болдырмайды.

3. Мамандандырылған орамды қалыптау қалыптары:

Қабырғалық панельдер үшін арнайы төмен профильді қабырға штамптары (шатыр жабындарынан ерекшеленетін) біркелкі тігістерді біріктіруді қамтамасыз етеді.

4. Дәл кесу:

Кесілген жиектердегі тот басудың ықтимал нүктелерін жою үшін жиектерді пассивациялаумен өңделген гидравликалық бұрғысыз кесу.

5. Дайын өнімнің орнын тексеру:

Әрбір 200 панельден профильді, ені және тегістік үлгісін алу; сәйкес келмейтін элементтер қайта өңдеу үшін оқшауланады.

6. Қорғаныс пленкасын қолдану:

Сыртқы сапалы PE қорғаныш пленкасы теңізде тасымалдау кезінде үйкелістен туындаған бояу сызаттарының алдын алады.

7. Арнайы кесуді иілу:

Үйдегі CNC иілу машиналары барлық саңылаулар үшін әрлеу компоненттерін тапсырыс бойынша жасауға мүмкіндік береді, бұл партия бойынша дәйекті бояу түсін қамтамасыз етеді.

8. Керек-жарақтарды біріктіру:

Бекіткіштер, тығыздағыштар және оқшаулағыш материалдар жеткізілген кезде жетіспейтін бөлшектердің алдын алу үшін қабырға панельдерімен бір контейнерде сұрыпталады, ылғалдан қорғайды және жөнелтіледі.

Жиі қойылатын сұрақтар

1. С: қоймадағы заттарды жеткізу мерзімі қандай?

A: Бізде 900/820 профильді стандартты панельдер үшін 50 000 м² дайын қойма бар, контейнерді төлемнен кейін 3 жұмыс күні ішінде тиеу керек; стандартты емес өлшемдер 7 жұмыс күні ішінде өңделеді.

2. С: Құрастырмалы болат қабырға қаптамалары үшінші тараптың тексерулерін қолдайды ма?

Ж: Иә, біз SGS немесе BV компаниясының зауыттық тексерулерін қолдаймыз және шикізаттың шығу тегі сертификаттарын, сондай-ақ бояуды аяқтауға кепілдік келісімдерін береміз.

3. С: Тік және көлденең орнату арасында қалай таңдау керек?

A: Дренажды тезірек өткізу үшін жаңбырлы аймақтарға тік орнату ұсынылады; Қасбеттің тегіс, біркелкі көрінісіне қол жеткізу үшін құрғақ аймақтар үшін көлденең орнату қолайлы.
