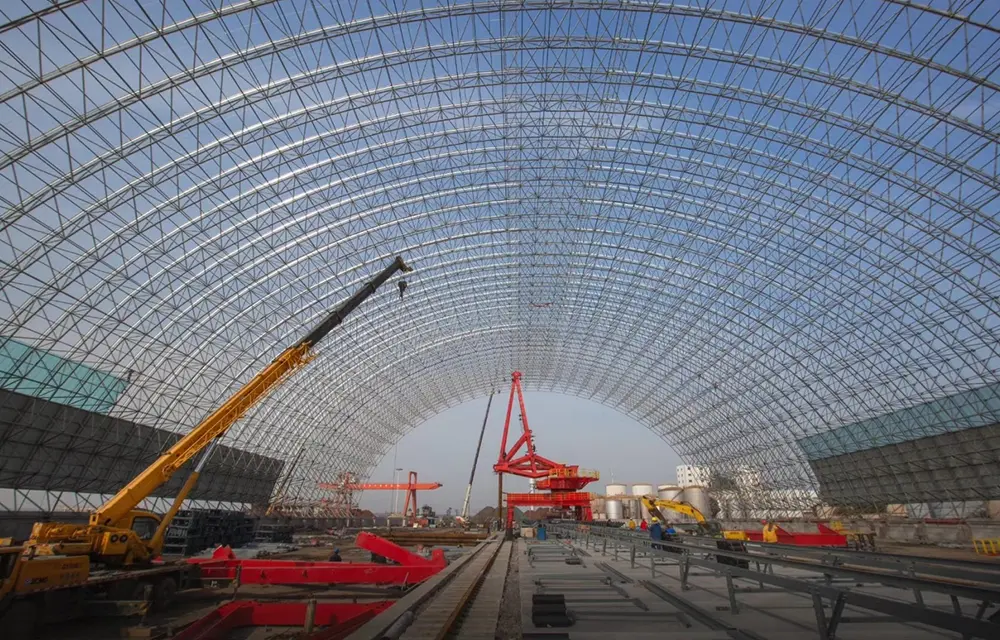

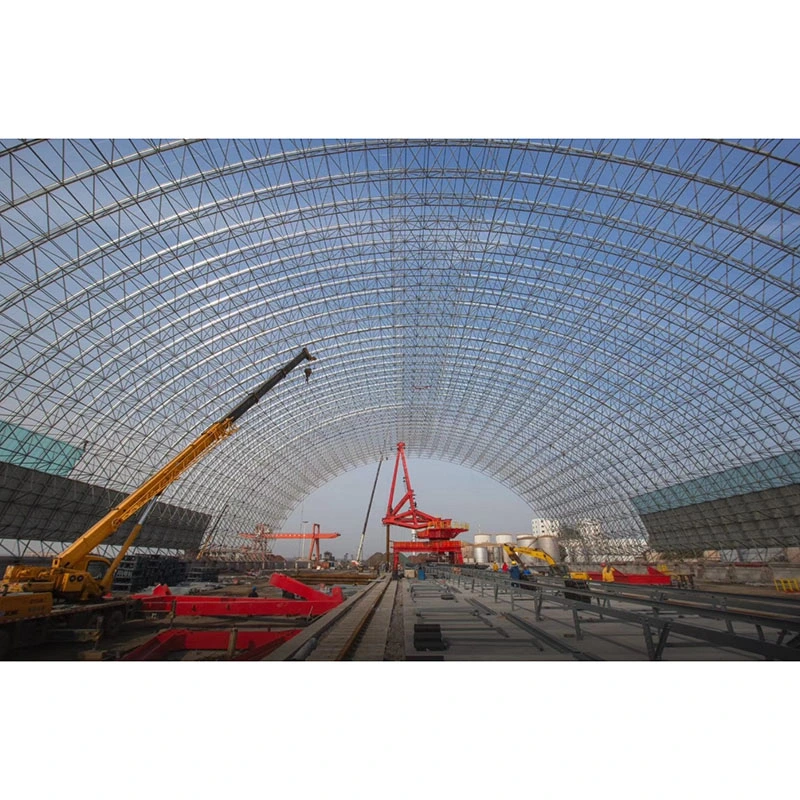

Ұзын аралық болат торлы қабық құрылымы

Кәдімгі тегіс кеңістік жақтауларынан немесе порталдың қатты жақтауларынан айырмашылығы, ұзын аралық болат торлы қабық құрылымы қисық кеңістіктік тордың жүк көтергіш жүйесін пайдаланады. Тегіс конструкциялар ең алдымен иілу әрекетіне сүйенсе, бұл жүйе қабық-доғалық итеру мен кеңістіктік элементтердің осьтік әрекетінің тіркесімі арқылы жүк көтеру қабілетіне жетеді.

Бұл жүйе жеке элементтерді жинақтау ғана емес, сонымен қатар құрылымдық түйіндерді, сырғымалы мойынтіректерді, итеруге төзімді іргетас элементтерін, шатыр жабындарын және найзағайдан/коррозиядан қорғауды қамтитын толық, біріктірілген шешім. Ол ұзындығы 60 метрден асатын бағансыз шатырларға, күрделі қисық геометрияларға және қатты жел мен қар жүктемелеріне ұшырайтын учаскелерге байланысты құрылымдық мәселелерді шешу үшін арнайы әзірленген. Архитектуралық эстетика мен ұзақ мерзімді пайдалану қауіпсіздігін теңестіре отырып, ол өте үлкен өнеркәсіптік нысандар мен қоғамдық орындардың шатырын жабудың негізгі таңдауына айналды.

Таңдау критерийлері мен айырмашылықтары

1.1 Саланың анықтамасы

Ұзын аралық болат торлы қабық құрылымы - көбінесе жай ғана «болат торлы қабық» деп аталады - қисық, жоғары статикалық анықталмаған кеңістіктік тор құрылымының бір түрі. Бұл негізінен сфералық, эллипсоидальды, цилиндрлік және гиперболалық параболоидтық геометрияларды қамтитын үздіксіз қисық бетті қалыптастыру үшін доғалы тегіс кеңістіктік жақтау. Анықтаушы сипаттама ішкі күштерге қарсы тұру үшін тіректерді, сақиналы арқалықтарды немесе итеруге төзімді іргетастарды қажет ететін сыртқы көлденең доғаның иірімдерін құру болып табылады. Керісінше, жазық кеңістік рамалары негізінен тік бағытта жүктемелерді көтереді және көлденең доғаның итеруін тудырмайды; екі жүйені басқаратын негізгі механикалық принциптер мүлдем басқа.

1.2 Құрылымдық мінез-құлықтың визуалды сипаттамалары

- мүшелерді жүктеу: негізінен осьтік керілу және қысу; жергілікті иілу кернеулерінің болмауы кернеулердің біркелкі таралуын қамтамасыз етеді.

- Жүкті тасымалдау: Тік шатыр жүктемелері қисық беттің тангенциалды бағыты бойынша қабық ішіндегі осьтік күштерге бөлінеді; жүктеме жолы қысқа, бұл энергияның минималды жоғалуына әкеледі.

- Операциялық жарамдылық: Статикалық тұрғыдан анықталмаған артық құрылым; локализацияланған мүшенің істен шығуы жаһандық күйреуді тудырмайды, бұл кенеттен желге, қарға және сейсмикалық оқиғаларға қарсы жоғары тұрақтылықты ұсынады.

1.3 Span және 3D түйін конфигурациясы бойынша жіктеу

- Бір қабатты болат торлы қабық: өте төмен өзіндік салмағы бар бір қабатты элементтердің орналасуы; шағын және орташа аралығы (15–60 м) жылтыратылған күмбездерге және шағын ландшафттық павильондарға жарамды; жел мен қар жүктемесі аз аймақтарда ғана қолданылады; негізінен құйылған болаттан жасалған түйін түйіндерін пайдаланады.

- Екі қабатты болт-шарлы тор қабығы: қосылатын веб-мүшелері бар жоғарғы және төменгі аккордтардан тұратын екі қабатты тор конфигурациясы; жоғары қаттылықты ұсынады; стандартты үлкен аралықты (30–100 м) көмір қоймалары мен цилиндрлік қоймалар үшін жарамды; стандартты жел және қар жағдайлары бар ішкі учаскелер үшін қолайлы таңдау.

- Екі қабатты дәнекерленген шар торлы қабық: деформацияға ерекше төзімділікті қамтамасыз ететін сфералық түйіндерде толық ену дәнекерлеу мүмкіндігі; қатты жел мен қалың қарға ұшырайтын жағалау аймақтарындағы ультра үлкен аралықтар (60–200 м) және ауыр жүк қоймалары үшін жарамды.

Негізгі материалды таңдау критерийлері: Q235B болаты ≤60м аралықтар және ≤0,9 кН/м² шатыр жүктемелері үшін таңдалады; Q355B болаты > 60 м аралықтар, ауыр жүкті көмір қоймалары және жағалаудағы аймақтар үшін қолданылады.

Ұзын аралық болат торлы қабық құрылымдарының кешенді жүйелік құрамдас бөліктері

2.1 Бастапқы тордың құрылымдық бірліктері

Құрамына тапсырыс бойынша кесілген дөңгелек қуыс секция (CHS) мүшелер және мамандандырылған түйіндердің үш түрі кіреді; барлық элементтер стандартталған ұзындықтарды пайдаланудан гөрі бетінің қисаюына негізделген белгілі бір ұзындықтарға кесіледі. Негізгі материалдарға спецификациясы φ60×3,5-тен φ219×10 дейін болатын жіксіз болат құбырлар және жоғары жиілікті дәнекерленген болат құбырлар жатады. Түйін түрлері үшін сараланған қолданба сценарийлері:

- болтты қуыс шарлар: төмен қисықтық цилиндрлік қабықтар және екі қабатты кәдімгі торлы қабықтар; орнында нөлдік дәнекерлеуді қажет ететін болттарды қолдану арқылы жинақталған.

- дәнекерленген қуыс шарлар: үлкен аралықты, ауыр жүкті және қалың қабықшалы құрылымдар; жергілікті ұсақтау деформациясына қарсы тұру үшін ішкі сақиналы қатайтатын қабырғалардың ерекшелігі.

- Құйма болат түйін түйіндері: арнайы бір қабатты иілген күмбездерге арналған; қосылатын қосылымдарды пайдаланыңыз және құрамдас стандарттаудың ең жоғары деңгейін ұсыныңыз.

Байланысты бекіткіштер: болттармен бекітілген сфералық жүйелер стандартты 10,9-сыныптағы жоғары берік болттарды, конустық бастиектерді, тығыздағыш тақталарды және гильзаларды пайдаланады; дәнекерленген сфералық жүйелерде стандартты бекіткіштер жетіспейді, олар толығымен қиық жиектері бар толық енетін түйіспелі дәнекерлеуге негізделген.

2.2 Дифференциалды қолдау жүйелері

Торлы қабықтың көлденең доғалық итеру ғарыштық жақтаудан 3-5 есе артық; тіректерді дұрыс таңдамау шатырдың құлауына тікелей әкелуі мүмкін. Қолдаулардың төрт түрі және оларды қолдану сценарийлері:

- Бекітілген топсалы тіректер: Ғимарат бұрыштарында орналасқан; тік және екі бағытты көлденең ығысуды тежеу, қабықтың доғасының 60%-дан астамын көтеру және кернеуді жеңілдету үшін аздап айналу мүмкіндігін беру.

- Бір бағытты сырғымалы тіректер: Айналмалы немесе радиалды бағыт бойынша сырғыту; маусымдық температура айырмашылығынан туындаған термиялық күштерді босату үшін арнайы әзірленген, термиялық кеңею мен жиырылуына байланысты крекингті болдырмайды.

- Созылмалы топсалы тіректер: жағалаудағы немесе ашық, ашық жерлерде қолданылады; желдің теріс сору күштеріне қарсы тұру және торлы қабықтың желмен көтерілуіне немесе жұлуына жол бермеу.

- серпімді тіректер: іргетасы біркелкі емес шөгулері бар учаскелер үшін немесе біркелкі емес қос иілген торлы қабықтар үшін қолданылады; жүктеменің таралуын реттеу үшін іргетастың деформациясына бейімделу.

Тірек керек-жарақтары: қалыңдығы 18–30 мм негіздік пластиналар, 12–20 мм бүйірлік қатайтатын қабырғалар, Q355B кірістірілген анкерлік болттар және тегістеу/тайғаққа қарсы шығыршықтар.

2.3 Құрылымның тірек және итеру кедергісі үшін көмекші шаралар

Стандартты оқшауланған қада қақпақтары торлы қабықша тудыратын сыртқа итермелеуге қарсы тұра алмайды; сондықтан мақсатты күшейту қажет. Негіздер C30–C35 темірбетонды оқшауланған қада қалпақтарын, жолақ іргетастарын немесе қада қалпақтарын пайдаланады. Сыртқа жылжуды тежеу ​​үшін іргетастардың сыртына көтерілуге ​​қарсы жер үсті арқалықтар мен бетон қарсы салмақ тіректер орнатылады. Мойынтіректердің біркелкі сырғанауын қамтамасыз ету үшін ендірілген болат мойынтіректердің пластиналарының тегістікке төзімділігі ≤2 мм-ге орнатылады.

2.4 Шатырдың қоршауын және бүйірлік тұрақтылығын қамтамасыз ету шаралары

Төбенің қоршау жүйесі үш түрден тұрады: иілген бөшкелердің қабықтары үшін алюминий-магний-марганецті тік тігісті панельдер, күндізгі жарықтандыру күмбездері үшін шыңдалған оқшаулағыш шыны және жабық көмір қоймалары үшін профильді түсті жабынды болат парақтар. Қосалқы құрылымдық элементтер толығымен ыстық мырышпен қапталған C- және Z-секциялы пурлиндерден тұрады, олар төбені байланыстыратын өзектермен және карниздік тіректермен толықтырылған. Бүйірлік тұрақтылық ұштарында бүйірлік ығысуды болдыртпау үшін габель ұштарында және бағаналар арасында қосымша болат бекітпелермен бірге жалпы доғаның тартылуын қамтитын сыртқы темірбетонды сақина арқалықпен қамтамасыз етіледі.

2.5 Коррозияға қарсы, отқа төзімді және найзағайдан қорғаудың біріктірілген жүйелері

- коррозияға қарсы: стандартты ішкі учаскелер үшін ыстық мырышталған жабынның қалыңдығы ≥85μm және тұзды спрейге ұшыраған жағалаудағы учаскелер үшін ≥120μm; Зақымдалған мырыштауды орнында жөндеу Sa2,5 абразивті жарылыс, содан кейін үш қабатты эпоксидті мырышқа бай жабын жүйесін қамтиды.

- отқа төзімділік: Қоғамдық орындар жұқа қабықшалы отқа төзімді жабындармен қапталған (отқа төзімділігі 0,5-2,0 сағ); жабық өнеркәсіптік көмір қоймалары стандартты отқа төзімді жабындарды қажет етпейді.

- найзағайдан қорғау: жоғарғы аккорд элементтері толық жерге тұйықтау тізбегін құру үшін мойынтіректердің анкерлік болттары арқылы іргетастың негізгі арматураларына қосылған табиғи найзағай ұстайтын тор ретінде қызмет етеді; найзағайдан қорғаудың қосымша жолақтары қажет емес.

Іске асыруға дайын шешімдер

1. Екі қабатты болтты шарлы торлы қабық:

Болат түтік элементтері + болтты шарлар + бір бағытты жылжымалы топсалы тіректер + жолақты итеруге төзімді іргетас + түсті жабынмен қапталған болат қаптама; жабық құрғақ көмір қоймалары мен агрегат силостары үшін өте қолайлы; ең төмен құны және ең қысқа құрылыс мерзімі.

2. Екі қабатты дәнекерленген шар тәрізді сфералық торлы қабық:

Қалың қабырғалы дәнекерленген түтіктер + қатайтылған дәнекерленген қуыс шарлар + бекітілген керілуге ​​төзімді тіректер + қадалы қақпақтардың негіздері + алюминий-магний-марганецті жабындар; стадиондар мен әуежай терминалдарында үлкен аралықты күмбездерге жарамды; жел мен қар жүктемелеріне қарсы ең жоғары резервті ұсынады.

3. Бір қабатты түйінді болат торлы қабық:

Стандартталған қисық дөңгелек құбырлар + құйылған болат түйін түйіндері + жеңіл топсалы тіректер + әйнек төбесі; ландшафттық атриумдар мен шағын көрме залдары үшін жарамды; жоғары эстетикалық тартымдылықты ұсынады.

Негізгі практикалық артықшылықтар

1. Құрылымдық тиімділік және экономикалық тиімділік:

100 м аралығы үшін болат шығыны екі қабатты жазық кеңістік рамаларына қарағанда 18%-25% төмен; қабықтың арка эффектісі жүктемелерді табиғи түрде таратады, болашақ құрылымды нығайту қажеттілігін болдырмайды.

2. Жан-жақты қисық геометрия:

Сфералық немесе күрделі екі иілген шатыр пішіндерін қалыптастыруға қабілетті; порталдың қатты жақтауларының экономикалық аралығының 36 м шегінен асып түседі және бірегей архитектуралық пішіндерді бекіту талаптарына сәйкес келеді.

3. Табиғи дренаж және ағып кету қаупін азайту:

Қисық геометрия дренажға тән еңісті қамтамасыз етеді, көлбеу жасау үшін қосымша толтыру қабаттарының қажеттілігін болдырмайды және шатырдың ағып кетуіне және су тоғанына байланысты техникалық қызмет көрсету тәуекелдерін азайтады.

4. Экстремалды жағдайларда жоғары тұрақтылық:

Статикалық тұрғыдан анықталмаған құрылым ретінде ол Бофорт масштабындағы 12 желге, боранға және аймақтық сейсмикалық белсенділікке қарсы тұруда барлық жазық болат құрылымдардан асып түседі.

5. Модульдік құрылыс биіктік тәуекелдерін азайтады:

Гидравликалық көтеруден кейін біріктірілген жердегі жинақты қолдайды; биіктіктегі жұмыстарды 70%-ға қысқартады, осылайша алаңдағы қауіпсіздік апаттарының деңгейін төмендетеді.

6. Төмен өмірлік циклді пайдалану және жөндеу шығындары:

Біркелкі дөңгелек қуыс секциялар тотты кетіруді және тексеруді жеңілдетеді; иілген шатыр жаңбыр суы мен шаңның табиғи түрде сырғып кетуіне мүмкіндік береді, бұл тазалау жиілігін екіге азайтады.

Бәсекелес өнімдермен салыстырмалы талдау

5.1 Құрылымдық мінез-құлық айырмашылықтары

Порталды қатты жақтаулар тек жазық, бір бағытты иілуді сезінеді; аралықтары 36 м-ден асқан кезде шығындар күрт өседі және олар қисық пішіндерді құра алмайды. Тегіс кеңістік рамалары көлденең доғаның итеруінсіз тек кеңістіктік кернеуге және қысуға негізделген; оларды қисық беттерге бейімдеу көптеген стандартты емес құрамдастарды талап етеді, бұл шығындарды 40%-дан астамға арттырады. Ұзын аралықтағы болат торлы қабық құрылымдары екі жақты кеңістіктік арка әрекетін пайдаланады, бұл оларды қисық беттерге табиғи түрде қолайлы етеді және ультра үлкен аралықтар үшін айтарлықтай шығын артықшылықтарын ұсынады.

5.2 Құрылыс және қоршау айырмашылығы

Ғарыштық жақтаулар әдетте биіктікте бөлік-бөлшек құрастыруды талап етеді, бұл сайттың икемділігін шектейді; болат торлы қабықтар төрт құрылыс әдісін таңдауға мүмкіндік береді, соның ішінде шектеулі кеңістіктерге жарамды айналмалы сырғыту әдістері. Қоршауға келетін болсақ, болат тор қабықшасының қисаюы алюминий-магний-марганец панельдерімен және қисық шынылармен тамаша үйлеседі, бұл шатыр панельдеріндегі бұралу кернеуін болдырмайды және болашақта крекинг қаупін азайтады.

5.3 Коррозияға қарсы өңдеудің айырмашылығы

Құрылымдық элементтер толығымен тігіссіз дөңгелек түтіктерден тұрады, олар бұрыштық немесе арналы болаттан табылған кірді ұстайтын «өлі аймақтарды» жояды; бұл ыстық мырыштау және жабын қолдану кезінде толық жабуды қамтамасыз етеді, жазық ғарыштық жақтаулармен салыстырғанда жағалаудағы орталарда коррозияға қарсы қызмет ету мерзімін 8-12 жылға ұзартады. Санат бойынша стандартталған өңдеу жұмыс процесі

6.1 Екі қабатты болтты шарлы кеңістік жақтауларына арналған негізгі өңдеу жұмыс процесі

1. Болтты шарикті дәл өңдеу: Дөңгелек болат соғу дайындамасы → Сфералық бетті токарлық өңдеу → Белгілі бір бұрыштарда/қисықтықтарда көп станциялы бұрғылау және бұрау → Ішкі жарықтар үшін магниттік бөлшектерді тексеру (MPI) → Ыстық мырыштау.

2. Мүшелік дәлдікпен өңдеу: болат құбырларды ұзындығына дейін CNC кесу → Конустық бастарды өңдеу → Екі ұшында толық енетін СО2 айналмалы дәнекерлеу → Сыни элементтердің 20% ультрадыбыстық сынау (UT, II дәреже) → Тотты кетіруге арналған атқылау (Sa 2.5) → Галантпен қыздыру.

3. Керек-жарақтарды өңдеу: 10.9 маркалы болттарды сөндіру, шынықтыру және тексеру; жіптердің қондыру рұқсаттарын қамтамасыз ету үшін гильзалар мен бұрандаларды бір уақытта мырыштау.

4. Зауыттық алдын ала құрастыру: 1:1 масштабты қисық құрастыру айлабұйымдарын орнату → Желдеткіш пішінді қондырғыларды сынақ құрастыру → Сфералық көтерілуді және болттарды енгізу тереңдігін тексеру → Стандартты емес элементтерді реттеу.

5. Аймақтық қаптама: Айналдыру және радиалды нөмірлеуге негізделген санатталған орау → Орнында құрастыру ретін белгілеу.

6. Орнату орнында: Тіректі тегістеу → Төменгі хорд торын құрастыру → Веб-мүшелерді орнату және үстіңгі аккордты жабу → Беріктігі жоғары болттарды соңғы қатайту → Гальванизациялау және отқа төзімді жабын.

6.2 Екі қабатты дәнекерленген шарлы кеңістіктік жақтауларға арналған мамандандырылған жұмыс процесі

Болат пластинаның жарты шарларын штамптау → Беткейлеу → Ішкі сақиналы қатайтатын қабырғаларды құрастыру → Сфераны жабу үшін су астындағы доғалық дәнекерлеу (SAW) → 100% UT (II дәрежелі) дәнекерлеуді тексеру → Шарларды тегістеу және мырыштау; әр дәнекерленген тігісті тексеріп, қабылдай отырып, элементтерді шарларға толық өткізетін конустық дәнекерлеу орнында.

6.3 Бірқабатты хаб-түйін кеңістіктік жақтауларға арналған арнайы жұмыс процесі

Құйма болаттан жасалған түйіндерді дәлдікпен құю → Көп бағытты қосылыс ойықтарын өңдеу → Қисық түтік ұштарын фрезерлеу → Зауыттық қондырғының сынамалы құрастыру → Жалпы мырыштау; кірістіру және болтты құлыптау арқылы орнында құрастыру — орнында ыстық жұмыс немесе дәнекерлеу қажет емес.

6.4 Қолдауларға арналған стандартталған өңдеу жұмыс процесі

Негізгі пластиналар мен қатайтқыш табақтарды CNC кесу → Беткейлеу, құрастыру және дәнекерлеу → Сырғымалы беттерді дәл фрезерлеу → Дәнекерлеуді тексеру → Анкерлік болттарды мырыштау және жиынтықтың толық қаптамасы.

Ағылшын тіліндегі өнімділік параметрлері

7.1 Мүшелер мен түйіспелердің геометриялық параметрлері

Жалпы болат құбырдың сипаттамасы: φ60×3,5, φ76×4, φ89×4, φ114×4, φ140×6, φ159×8, φ180×10, φ219×10

Кәдімгі тор аралығы: сфералық және цилиндрлік торлы қабықтар үшін 1,5 м ~ 3,5 м

Мүшенің өңдеуге төзімділігі: жалпы ұзындық ауытқуы ±1,0мм, сызықтық ≤ L/1000

Болтталған сфералық түйін: Диаметрі φ120~φ400мм, қабырға қалыңдығы 12~20мм, бұранда тесігінің бұрышына төзімділік ±15′

Дәнекерленген қуыс сфералық түйін: Диаметрі φ200~φ500мм, қабырғасының қалыңдығы 14~22мм ішкі қатайтатын сақинасы бар

Тірек тақтайшасы: қалыңдығы 18~30мм, қаттылық тақтасы 12~20мм, анкерлік болт материалы Q355B

7.2 Материалдың механикалық қасиеттерінің кестесі

7.3 Аралық және жүк көтергіштік параметрлері

Бір қабатты торлы қабықтың үнемді аралығы: 15м~60м

Екі қабатты болтты сфералық тор қабықшасының үнемді аралығы: 30м ~ 100м

Екі қабатты дәнекерленген сфералық тор қабықшасының максималды аралығы: 60м ~ 200м

Шатыр жүктемесінің индексі: өлі жүктеме 0,35~0,90кН/㎡, тірі жүктеме 0,5~1,2кН/㎡; жабық көмір қоймасы 2,5 кН/㎡ дейін тірі жүктеме

Температураның деформациясын бақылау: Ультра ұзын цилиндрлік қабықтар температура доғасының қысымын босату үшін бір жақты сырғымалы тіректерді қабылдауы керек.

7.4 Дәнекерлеуді тексеру стандарттары

Болтталған сфералық құбырдың айналмалы дәнекерлеуі: 2 дәрежелі дәнекерлеу, негізгі мүшелер үшін 20% UT ультрадыбыстық тексеру, ұлттық негізгі жобалар үшін 100% тексеру

Дәнекерленген сфералық түйіспелі дәнекерлеу: толық ену дәрежесі 2 дәнекерлеу, ауыр жүкті тор қабықтары үшін 100% UT тексеру

7.5 Коррозияға қарсы және отқа төзімді техникалық көрсеткіш

Зауыттық мырыштау: ішкі аймақтар үшін ≥85μm, жағалаудағы тұзды тұман аймақтары үшін ≥120μm

Жұмыс орнындағы жөндеу стандарты: Sa2.5 құммен жару, үш қабатты бояу жүйесі үшін құрғақ пленканың жалпы қалыңдығы ≥120μm

Өртке төзімділік ұзақтығы: 0,5 сағ/1,0 сағ/1,5 сағ/2,0 сағ қоғамдық ғимараттардың жұқа қабатты отқа төзімді жабыны үшін

7.6 Орнату орнындағы дәлдікті бақылау

Сақина арқалығы мен тірек осінің ауытқуы ≤±5мм, тірек биіктігінің ауытқуы ≤±3мм

Көрші тіректердің биіктігінің ауытқуы ≤2мм, корпустың жалпы көтерілу ауытқуы жобалық биіктіктен ≤1/1000

7.7 Жобаның болат тұтыну анықтамасы (жобалау аймағы)

Бір қабатты күндізгі жарықтандыру күмбезі: 10~20кг/㎡

Екі қабатты әдеттегі алаңның цилиндрлік қабығы: 20 ~ 33 кг/㎡

Екі қабатты жабық көмір қоймасының тор қабығы: 33~55кг/㎡

Жоба шарттарына сәйкес сайтта орнату әдістері

Ұзын аралық болаттан жасалған торлы қабық құрылымдарын орнату схемалары шектеулі кеңістік пен кранға кіру шектеулері сияқты қиындықтарды шешу үшін сайт жағдайлары негізінде таңдалады:

1. Биік биіктікте жинақтау: шағын аралықтағы шашыраңқы учаскелер үшін қолайлы, үлкен көтеру жабдығы қажет емес.

2. Блок құрастыру: қабықты желдеткіш тәрізді блоктарға бөліп, жерге жинап, бөлек көтеріңіз.

3. Жалпы гидравликалық көтеру: үлкен аралықтағы жабық орындар үшін қолайлы, биіктікте жұмыс істеу қаупін азайтады

4. Айналмалы сырғанау қондырғысы: Кранның айналу радиусы шектеулі тар жағалаудағы учаскелер үшін қолайлы

Жиі қойылатын сұрақтар

1-сұрақ Бір қабатты және екі қабатты ұзын аралық болат торлы қабық құрылымдарын қалай жылдам таңдауға болады?

Қар жиналмайтын және табиғи жарықтандыруға жоғары талаптары бар жағалаулық емес аймақтардағы ≤60 м аралықтар үшін бір қабатты торлы тор қабықшасына артықшылық беріледі (құны 30% төмен). 60 м-ден астам аралықтар үшін немесе жағалаудағы, қалың қарлы немесе ауыр жүкті (материалды сақтау) сценарийлерінде бір қабатты құрылымдармен байланысты жергілікті тоқыраудың тұрақсыздығын болдырмау үшін қос қабатты торлы қабық міндетті болып табылады.

2-сұрақ Тор қабықтары үшін сырғымалы тіректерді алып тастауға болады ма?

Жоқ. Ұзындығы 45 м-ден асатын бөшке қабықтары немесе диаметрі 50 м-ден асатын күмбездер үшін термиялық деформация болаттың жүк көтеру қабілетінен әлдеқайда асатын ішкі тарту күштерін тудырады; сырғымалы тіректерді өткізбеу тікелей мүшенің иілуіне немесе сынуына әкеледі.

Q3 Екінші реттік кесу немесе бұрғылауды ыстық мырыштаудан кейін орнында орындауға бола ма?

Екінші реттік кесуге немесе бұрғылауға тыйым салынады. Барлық саңылау орындары мен элементтердің ұзындықтары зауытта алдын ала дайындалған, тек болттармен құрастыру орнында орындалады; кесу мырышталған жабынды зақымдайды (оны толығымен жөндеу мүмкін емес) құрылымның коррозияға төзімділік мерзімін айтарлықтай қысқартады.

4-сұрақ Болат торлы қабықтар мен ғарыштық жақтаулар арасындағы ұзақ мерзімді пайдалану және жөндеу шығындарының айырмашылығы неде?

Дәл осындай аралық үшін торлы қабықтың қисық беті өзін-өзі тазалаудың жоғары мүмкіндіктерін ұсынады, бұл шатырды тазалауға арналған жылдық шығындарды 45%-ға азайтады. Сонымен қатар, осьтік жүктеме элементтері 30 жыл ішінде құрылымды күшейту қажеттілігін жоя отырып, шаршаудан туындаған иілуден зардап шекпейді; осылайша, O&M өнімділігі жалпақ ғарыштық жақтаулардан әлдеқайда жоғары.

HAISHENG қызметінің артықшылықтары

1. Құрылымды алдын ала таңдау және жобалау: Сату алдындағы қызметтерге іргетастың бүйірлік тартылу кедергісіне қатысты жобалық қателіктердің алдын алу үшін жергілікті жел/қар параметрлері, сейсмикалық қарқындылық және геологиялық жағдайлар негізінде мойынтіректердің орналасу схемалары мен сақиналы арқалықтарды күшейту үшін қосымша мамандандырылған сызбаларды ұсыну кіреді.

2. Кешенді екі тілдегі құжаттама: шетелдік бақылаушылардың және кедендік ресімдеудің талаптарын тікелей қанағаттандыру үшін толық құжаттаманы ағылшын және қытай тілдерінде қамтамасыз ету, соның ішінде материал есептері, дәнекерлеу тігістеріне арналған ультрадыбыстық сынау (UT) есептері, мырыштау сертификаттары және монтаждық құрылымдық есептеулер.

3. Трансшекаралық тасымалдауға арналған қорғаныс қаптамасы: Сфералық түйіндер көпіршікті орамамен жеке оралған; жіңішке мүшелер қорғаныш бұрыштық қорғаныстары бар болат тіректерге оралған; және барлық элементтерде мұхитпен тасымалдауға жарамды мөрленген, тұзға спрейге төзімді қаптама бар.

4. 24/7 екі тілде қашықтан техникалық нұсқаулық: сырғымалы мойынтіректерді тегістеуді, болттарды кезең-кезеңмен қатайтуды және сақина арқалықтарды біріктіруді қамтитын нақты уақыттағы бейне қолдауы.

5. Кепілдіктің толық қамтылуы: негізгі мүшелерге 5 жылдық құрылымдық кепілдік; ыстық мырышталған жабынға коррозияға қарсы кепілдіктер (ішкі аймақтар үшін 15 жыл, жағалаудағы аудандар үшін 8 жыл); және қосылатын түйіндер үшін қызмет мерзімі бойына қосалқы бөлшектердің болуы.
