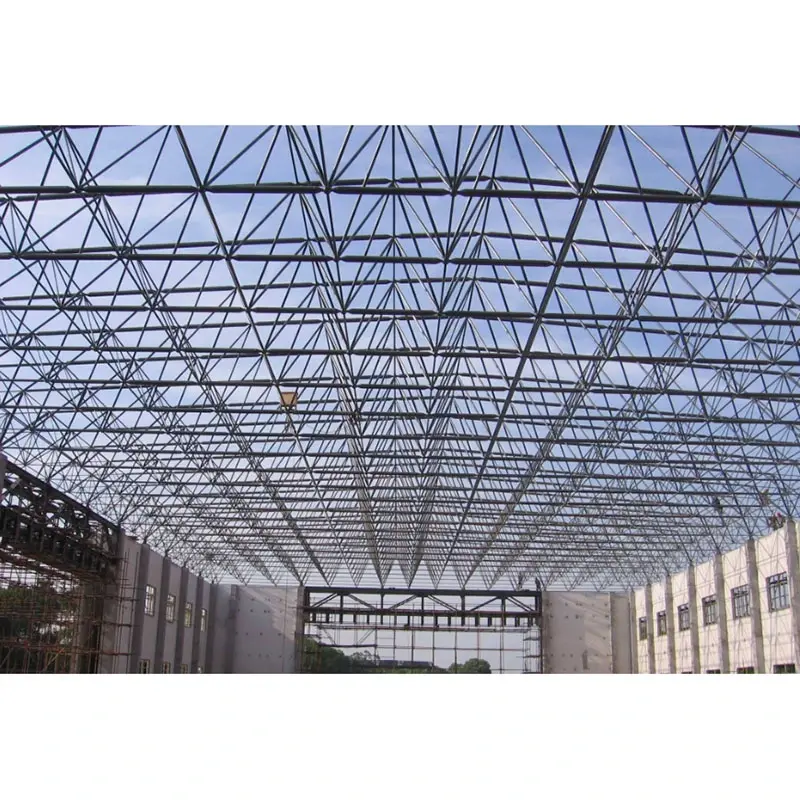

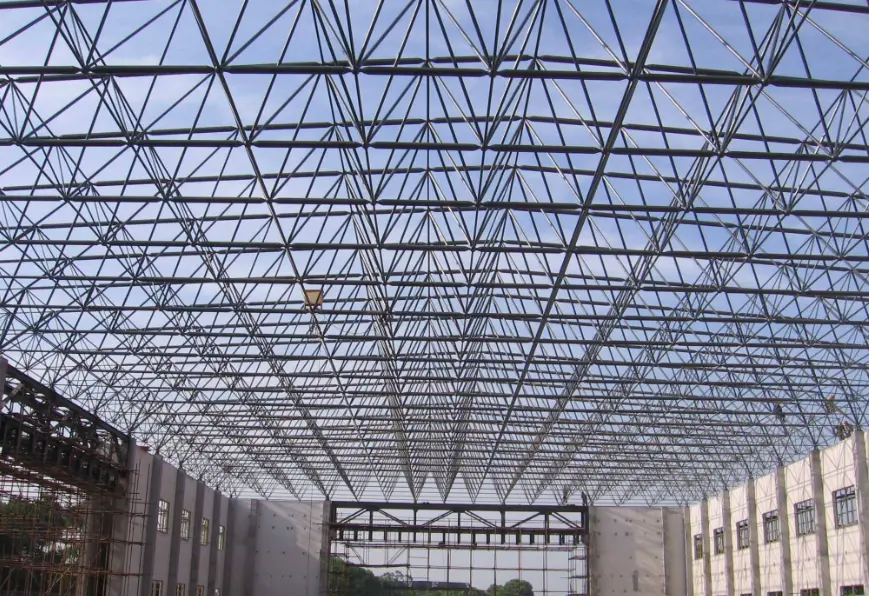

Үлкен аралық болат ғарыштық жақтау құрылымы

Өнімнің негізгі анықтамалары

1. Жалпы анықтама

Болат конструкцияларды жобалау стандартына (GB 50017) сәйкес 60 метр немесе одан жоғары кеңістіктік торлы шатыр құрылымдары Үлкен аралықтағы болат кеңістіктік жақтау құрылымдары ретінде жіктеледі. Олар болат құбырлы мүшелерден және сфералық қосылыстардан төртбұрышты немесе үшбұрышты пирамидалар сияқты геометриялық жүйелерге жиналады. Бұл жоғары статикалық анықталмаған кеңістіктік жүйелер, онда жүктемелер жаһандық түрде таратылады және элементтер негізінен осьтік керілу немесе қысылудан өтеді. Олар жоғары жалпы қаттылықты ұсынады және бағансыз, ашық кеңістіктер жасайды, бұл оларды стадиондарға, көрме орталықтарына, жүрдек теміржол вокзалдарына, көмір сақтау қоймаларына, әуежай терминалдарына және т.б. үшін өте қолайлы етеді.

2. Арнайы анықтама: Space Frame Foundation (Қолдау қоры)

Ғарыштық қаңқалық іргетас - бұл кеңістіктік раманың тіректерін қолдайтын және қондырмадан барлық жүктемелерді (осьтік күштер, ығысу күштері, иілу моменттері, көлденең күштер және сейсмикалық күштер) жерге ауыстыратын қосалқы құрылым - әдетте бетон немесе қада негізіндегі; ол ғарыштық жақтаудың құрылымдық негізі ретінде қызмет етеді.

· Құрылымдық сипаттамалары: тік қысымға, көлденең тартуға, көтеру күштеріне және моментке ұшырайды; қондырылған бөліктерді орналастыруға, көтеруге және орналастыруға қатысты өте жоғары дәлдікті талап етеді.

· Негізгі басқару нүктелері: Дифференциалды қондыру кеңістіктік жақтаудың қосылыстарындағы крекингті және мүшенің тұрақсыздығын тікелей тудыруы мүмкін, бұл оны үлкен кеңістіктегі рамалардың сәтті немесе сәтсіздігінің маңызды факторына айналдырады.

3. Жалпы кеңістіктік фрейм терминологиясының айырмашылығы

· Space Frame Body: Жоғарғы кеңістіктік тор құрылымы (мүшелер + сфералық буындар);

· Кеңістіктік жақтаудың мойынтіректері: ғарыштық жақтауды іргетаспен байланыстыратын жүкті тасымалдаушы компонент;

· Ғарыштық жақтаудың негізі: мойынтіректің астында орналасқан темірбетон конструкциясы, қада қақпағы немесе оқшауланған табан.

Жүйе конфигурациясын аяқтаңыз

1-бөлім: Жоғарғы ғарыштық жақтаудың негізгі жүйесі (негізгі жүк көтергіш құрылым)

1. Құрылымдық жүйе (негізгі опциялар)

· Ортогональды шаршы пирамида кеңістіктік жақтау: Ең көп қолданылады; біркелкі қаттылық пен ыңғайлы шатырды орнатуды ұсынады; тікбұрышты аяқ іздері үшін таңдаулы таңдау.

· Диагональды шаршы пирамиданың ғарыштық жақтауы: жоғары құрылымдық өнімділік және болаттың аздап аз тұтынуы; орташа және үлкен аралықтар үшін қолайлы.

· Үшбұрышты пирамидалық кеңістіктік жақтау: Жоғары кеңістіктік тұрақтылық; дөңгелек немесе көпбұрышты іздер үшін қолайлы.

· Дәнекерленген шарикті кеңістіктік жақтау: ауыр жүктерге, ультра үлкен аралықтарға (80 м-ден астам), ауыр шатыр жүйелеріне және жоғары жүктеме жағдайларына қолайлы.

· Болт-шарлы ғарыштық жақтау: жеңілірек жүктер мен стандартты үлкен аралықтар үшін қолайлы; зауытты дайындау, орнында құрастыру және жылдам құрылыс ерекшеліктері.

2. Негізгі материал конфигурациясы (Стандартты сипаттамалар)

· Мүшелер: Жіксіз болат құбырлар немесе түзу дәнекерленген құбырлар; Материал: Q355B (үлкен аралықтар үшін негізгі); Жалпы сипаттамалар: Φ114×4, Φ140×6, Φ159×8, Φ219×10; Q235B кішірек аралықтар үшін пайдаланылуы мүмкін.

· Бірлескен шарлар:

o Болтты шарлар: Φ200–Φ400; қабырға қалыңдығы ≥12мм; Материал: Q355B.

o Дәнекерленген шарлар: Φ250–Φ500; қабырға қалыңдығы ≥14мм; ішкі қатайтатын қабырғаларды қамтиды.

· Коннекторлар: 10,9 маркалы жоғары берік болттар (ғарыштық жақтауларға мамандандырылған); сәйкес конустық бастарды, шеткі тақталарды, жеңдерді және бекіту бұрандаларын қамтиды.

3. Шатыр жабыны және қоршау компоненттері (толық шатыр жүйесі)

· Шатыр панельдері: тік тігісті алюминий-магний-марганец панельдері, профильді түсті болат парақтары және күндізгі жарықтандыру панельдері (локализацияланған).

· Шатырдың қосалқы құрылымы: C/Z-секциялы болат пурлиндер (Q355B ыстық мырышталған, жабынның қалыңдығы ≥80мкм), төбені байланыстыратын өзектер және тіректер.

· Гидроизоляция және оқшаулау: тас жүннен немесе шыны жүннен жасалған оқшаулағыш қабат, су өткізбейтін тыныс алатын мембрана, су ағындары, су төгетін құбырлар және жоталардың қақпақтары.

II бөлім: Ғарыштық раманың тірек жүйесі (жоғарғы және төменгі құрылымдар арасындағы жүктемені тасымалдауға арналған ядро)

Мойынтіректер ғарыштық жақтау мен бетон іргетасы арасындағы жалғыз жүк тасымалдау түйіндері ретінде қызмет етеді; Ұзын аралық құрылымдарды таңдау нақты жүктеме талаптарына негізделуі керек:

1. Тегіс табақты сығымдау мойынтіректері: тек тік қысуды көтереді; шеткі тіректер мен көлденең күштері төмен аймақтар үшін қолданылады.

2. Бір бағытты/екі жақты сырғымалы мойынтіректер: термиялық кернеуді жеңілдету және термиялық кеңеюді/тартуды қамтамасыз ету; ұзақ кеңістіктік жақтаулар үшін өте маңызды.

3. Топсалы мойынтіректер (сфералық топсалы мойынтіректер): айналуға және көп бағытты күш беруіне рұқсат ету; бұрыштарда, көлденең күштер жоғары аймақтарда және қатаң сейсмикалық талаптары бар аймақтарда қолданылады.

4. Созылу мойынтіректері (көтерілуге ​​төзімді мойынтіректер): карниздерде, консольдерде және ғарыштық жақтаудың көтерілуіне жол бермеу үшін айтарлықтай жел соратын жерлерде қолданылады.

Мойынтіректердің керек-жарақтары: Негізгі тақтайшалар, қатайтатын қабырғалар, анкерлік болттар және реттеу шығыршықтары (нивелирлеу және биіктікті реттеу үшін).

III бөлім: Төменгі негіз жүйесі

Таңдау геологиялық жағдайларға, қашықтыққа және жүктеме классификациясына негізделген; Ұзын аралықты құрылымдар үшін қада-плюс-қада-қалпақ комбинациясы басым таңдау болып табылады:

I. Жалпы негіз түрлері

1. Темірбетонды оқшауланған табандар: 60–80м аралығы, қолайлы геологиялық жағдайлар, қалыпты жүктемелер.

2. Жолақты негіздер (үздіксіз табандар): Ұзартылған кеңістік рамалары, үздіксіз тіректер, көлденең күшке төзімділіктің жоғары талаптары.

3. Қада қалпақтары бар қадалы іргетастар (ұзын аралықтар үшін қолайлы): 80 м-ден асатын аралықтар, жұмсақ топырақты іргетастар, ауыр жүктер, жоғары сейсмикалық қарқынды аймақтар.

o Қада түрлері: бұрғыланған құйылған қадалар, құрастырмалы құбырлар қадалары.

o Қада қақпақтары: шаршы/тікбұрышты темірбетон қада қалпақтары (C30/C35 бетон).

4. Рафттық іргетас: Өте үлкен жер беті, күрделі геологиялық жағдайлары және дифференциалды шөгуді бақылауға қойылатын қатаң талаптары бар жобалар.

II. Негізгі іргетас құрылымы және ендірілген бөлшектер

1. Бетон беріктігі: қада қақпақтары/іргетастың негізгі корпусы C30–C35; соқыр бетон С15;

2. Негіздің ендірілген бөліктері:

o Тіректерге арналған ендірілген болат табақтар: Қалыңдығы 16–20 мм, қада қалпақшасының арматурасына дәнекерленген;

o Енгізілген анкерлік болттар: кеңістіктік жақтау тіректерін бекіту үшін; Q355 болат болттар, гайкалар мен мойынтірек пластиналары бар;

3. Дәлдік бақылау (үлкен аралықты құрылымдар үшін міндетті стандарттар):

o Осьтің ауытқуы ≤ ±5 мм;

o Үстіңгі бетінің биіктігінің ауытқуы ≤ ±3 мм;

o Бір аралықтағы тіректер арасындағы биіктік айырмашылығы ≤ 2 мм.

IV бөлім: Бекіту және тұрақтылық жүйелері

Үлкен аралықтағы болат ғарыштық жақтау құрылымдары айтарлықтай биіктіктерді және елеулі көлденең күштерді (жел, сейсмикалық) қамтиды; кешенді тұрақтылық жүйесі міндетті болып табылады:

1. Ішкі кеңістік жақтауын бекіту элементтері: Жоғарғы және төменгі хордалар арасындағы тік/диагональды тор элементтері (кеңістіктік жақтаудың интегралды);

2. Колонна аралық бекіту: бойлық көлденең күштерге қарсы тұру үшін бетон бағаналар арасындағы көлденең тіреу (бұрышты болат немесе болат құбыр);

3. Шатырдың көлденең бекітпесі: төбенің қатты диафрагмасын құрайтын үстіңгі аккордтың жазықтығы шегінде көлденең байлаулар мен қиғаш жақшалар;

4. Кеңістік жиегі және ұштары бар кеңістік жақтаулары: ұштарын жабыңыз, жалпы қаттылықты арттырыңыз және жел жүктемелеріне қарсы тұрыңыз;

5. Тізе ілмектері/байлау штангалары: Пурлиндерге арналған бүйірлік тұрақтылық құрамдастары (жеңіл габаритті болат шатыр жабыны сияқты логикаға сәйкес).

V бөлім: коррозияға қарсы, өртке қарсы және найзағайдан қорғау жүйелері

1. Коррозияға қарсы

· Зауыттық құрамдас бөліктер: Ыстық мырышталған комбинезон (мырыш жабынының қалыңдығы ≥85 мкм); жағалау немесе химиялық өнеркәсіп аймақтары үшін қалыңдықтың жоғарылауы;

· Учаскенің дәнекерленген жерлері және жөндеу-дәнекерленген жерлер: Тотты кетіруге арналған абразивті жарылыс + мырышқа бай эпоксидті праймер + үстіңгі жабын;

· Сфералық түйіндер мен болттар: зауыттық мырышталған; жабынды зақымдайтын жерде кесуге тыйым салынады.

2. Өрттен қорғау

· Ғимараттың өртке қарсы көрсеткіштері негізінде арнайы өртке қарсы жабындарды (ультра жұқа немесе жұқа пленкалы түрлер) қолдану; отқа төзімділік көрсеткіші 1,0 сағаттан 2,0 сағатқа дейін;

· Жабын тіректеріне, ендірілген бөлшектерге және болттарға ерекше назар аударыңыз. 3. Найзағайдан қорғау

· Ғарыштық жақтаудың жоғарғы аккорды ауаны тоқтату жүйесі ретінде әрекет етеді;

· Тіректер, анкерлік болттар және іргетас арматурасы арқылы жасалған төмен өткізгіштер;

· Іргетас ішінде орнатылған және ғимараттың найзағайдан қорғаудың негізгі желісіне қосылған жерге қосу электродтары.

6-бөлім: Орнату және құрылысты қолдау

1.Орнату әдістері: Биіктікте бөлшек-бөлшек құрастыру, модульдік көтеру, интегралды көтеру, кумулятивтік сырғу (үлкен аралықтар үшін негізгі);

2. Негізгі жабдық: Толық станция, деңгей, бұрау кілті, гидравликалық көтеру/жылжымалы жүйе, үлкен крандар, порталдық крандар;

3. Көмекші материалдар: Беріктігі жоғары болттарға, тығыздағыштарға, шығырларға, уақытша тірек рамаларына, жіп сымдарына арналған мамандандырылған майлаушы.

Толық құрамдас тізім

1.Жоғарғы кеңістіктік жақтау: болат түтік элементтері + болттармен бекітілген шарлар/дәнекерленген шарлар + жоғары берік болттар + конустық бастар/соңғы тақталар;

2.Төбе жабыны жүйесі: шатыр панельдері + C/Z-пурлиндер + оқшаулау және гидрооқшаулағыш + суағарлар және түсіру құбырлары;

3.Жүк көтергіш тіректер: Бекітілген/жылжымалы/сфералық/көтеруге төзімді тіректер + анкерлік болттар + ендірілген болат табақтар;

4.Қосымша/іргетас: оқшауланған іргетас/жолақ іргетас/қада қалпақшалары (арматура + бетон + ендірілген бөліктер);

5.Тұрақтылық бекітпелері: Бағанаралық тірек, шатырдың көлденең тіреуі, габельді кеңістіктік жақтаулар;

6.Қорғау жүйелері: Ыстық мырыштау (коррозияға қарсы), отқа төзімді жабындар, найзағайдан қорғау және жерге қосу;

7.Орнатуға арналған көмекші құралдар: Уақытша тіректер, көтергіш жабдықтар, геодезиялық аспаптар, бекіту құралдары.

Стандартты жеңіл болат шатыр және үлкен аралық болат кеңістіктік жақтау құрылымы

· Стандартты жеңіл болаттан жасалған шатыр: Ең алдымен порталдың қатты жақтаулары; аралығы < 60 м; кеңістіктік тор жүйесі жоқ;

· Үлкен аралық болат ғарыштық жақтау құрылымы: аралығы ≥ 60м; кеңістіктік тор құрылымы; интегралды кеңістіктік жүк көтеру әрекетіне сүйенеді; іргетастарға, тіректерге және дәлдікке қойылатын талаптар жеңіл болат құрылымдарға қарағанда айтарлықтай жоғары.

Негізгі артықшылықтар

1. Өте үлкен аралық мүмкіндігі ішкі кеңістікті барынша пайдалану үшін бағансыз дизайнға мүмкіндік береді.

2. Үш өлшемді құрылымдық мінез-құлық теңдестірілген жүктемені бөлуді және сейсмикалық күштер мен жел қысымына тамаша төзімділікті қамтамасыз етеді.

3. Жеңіл, бірақ қатты; құрылым жалпы деформацияға және шөгуге қарсы тұрады.

4. Зауытта дайындалған құрамдас бөліктер орнында жылдам жинауға мүмкіндік береді.

5. Икемді геометрия әртүрлі пішіндерді, соның ішінде жалпақ, қисық, сфералық және дұрыс емес күмбездерді қолдайды.

6. Тұрақты және берік құрылым; коррозияға төзімділікпен өңделген кезде ұзақ қызмет ету мерзімі.

Ерекшеліктерді саралау

I. Құрылымдық өнімділіктің артықшылықтары

1. Үш өлшемді жүктемені бөлу: портал жақтауларынан немесе тұтас желі арқалықтарынан (олар иілуге ​​және ығысуға ұшырайды) айырмашылығы, кеңістік жақтауындағы элементтер негізінен осьтік керілу мен қысылуды сезінеді. Бұл материалды тиімді пайдалануды және өз салмағын азайтуды қамтамасыз етеді. Өте үлкен аралықтардан түсетін жүктемелер тіректерге біркелкі бөлінеді, бұл нүктелік жүктемелерді азайтады және іргетастың шығындарын азайтады.

2. Жоғары статикалық анықталмаған құрылым: маңызды қауіпсіздік артықшылығын ұсынады; бір мүшенің істен шығуы толық құлдырауды тудырмайды. Ол жер сілкінісіне, желге, қарға және біркелкі қоныстануға қарсы тұруда жазық фермалар мен портал жақтауларынан асып түседі, бұл стадиондар, көмір сақтау қоймалары және әуежай терминалдары сияқты ірі қоғамдық ғимараттар үшін өте қолайлы етеді.

3. Бағансыз үлкен кеңістіктер: 60–150 метрлік айқын аралықтарға оңай жетеді. Керісінше, портал жақтаулары әдетте ≤36 метрлік үнемді аралық шегіне ие және үлкен аралықтағы болат фермалар жиі үнемділікке ие болмайды; ғарыштық жақтаулар кең, кедергісіз, бағансыз интерьерді қамтамасыз етеді.

II. Материалдық және бағалық көрсеткіштер

1. Баламалы аралықтар үшін болат шығынын азайту

Үлкен аралықтағы қолданбалар үшін жобаланған аумақтың бірлігіне болат шығыны болат фермаларға немесе тұтас торлы шатыр арқалықтарына қарағанда төмен. Болт-шарлы ғарыштық жақтаулар стандартталған зауыттық жаппай өндірістен және бастапқы материалдарды (болат құбырлар мен болат шарлар) жаппай сатып алу арқылы төмен шығындардан пайда көреді.

2. Кең жүктемеге бейімділік

Жеңіл жылтыратылған төбелерден бастап ауыр салмақты құрғақ көмір қоймаларына және жабдықты көтеретін шатырларға дейін қолданудың кең ауқымы үшін қолайлы. Материалды таңдауды шығындарды бақылау үшін икемді түрде реттеуге болады — жеңілірек жүктер үшін Q235 болатын және ауыр жүктемелер үшін Q355.

III. Өндіріс және өңдеу ерекшеліктері

1. Стандартталған зауыттық алдын ала дайындалған болтты шарлы кеңістіктік жақтаулар: сұрыптау мен буып-түймеу алдында болат түтік элементтері ұзындығы бойынша кесіледі, конустардың бастары мен шеткі пластиналар алдын ала құрастырылады және болат шарлар - барлығы шеберхана ішінде бұрылады. Жұмыс орнындағы жұмыстар ең аз дәнекерлеуді қажет ететін жоғары берік болттарды жинау және тартумен шектеледі. Керісінше, фермалар мен қатты жақтаулар көбінесе жердегі кең біріктіруді және дәнекерлеуді қажет етеді.

2. Құрамдас бөліктердің жоғары әмбебаптығы: жалғыз кеңістіктік жақтау бөлшектердің жоғары алмасуын қамтамасыз ететін шар, болт және болат түтік сипаттамаларының шектеулі ауқымын пайдаланады. Бұл жаппай өндірісті, қорларды басқаруды және болашақта техникалық қызмет көрсетуді немесе ауыстыруды жеңілдетеді.

IV. Құрылыс және орнату айырмашылықтары

1. Орнатудың икемді және әртүрлі әдістері: биіктікте бөлшектеп құрастыру, блокты көтеру, интегралды гидравликалық көтеру және жиынтық сырғыту сияқты әртүрлі әдістер үлкен аралықты, тым биік немесе шектеулі кеңістіктерде құрылысты жүргізуге мүмкіндік береді. Керісінше, порталдың қатты жақтаулары мен фермалары кранның жұмыс радиустарымен айтарлықтай шектеледі.

2. Басқарылатын құрылыс жылдамдығы: бір мезгілде зауыттық дайындау және орнында құрастыру жобаның жалпы кестесін қысқартады. Өндірісте кең көлемде дәнекерлеудің болмауы ақауларды анықтау және коррозияға қарсы қайта өңдеу қажеттілігін азайтады.

V. Шатыр мен архитектуралық формадағы артықшылықтар

1. Жоғары пішінділік: тікбұрышты, дөңгелек, эллиптикалық, сфералық және қос иілген пішіндердің барлығына қол жеткізуге болады. Қатты жақтаулар мен жазық фермалар үлкен аралықты иілген шатырларды жасау үшін күреседі, бұл ғарыштық жақтауларды көрме орталықтары мен спорт стадиондары сияқты ерекше пішінді құрылымдар үшін өте қолайлы етеді.

2. Ыңғайлы шатырдың орналасуы: жоғарғы аккорд түйіндерінің біркелкі, тұрақты орналасуы төбенің, шатырдың панельдерінің және жарықтандыру жолақтарының реттелген орналасуын жеңілдетеді. Бұл шатыр қоршауының құрылысын жеңілдетеді және дренаж жүйелері мен жарықтандыру схемаларын жобалауда үлкен икемділікті ұсынады.

VI. Төзімділік бойынша артықшылықтар: коррозияға қарсы және өртке қарсы қорғаныс

1. Жіңішке, біркелкі мүшелер және жетілген ыстықтай мырыштау: болат құбырлар мен шарларды зауытта құрылымдық бөліктерде табылған «өлі аймақтар»сыз толығымен ыстық мырышпен қаптауға болады, нәтижесінде H-секциясының қатты жақтауларымен салыстырғанда коррозияға қарсы жоғары сапада болады. Бұл жағалаудағы немесе химиялық коррозиялық орталарда қызмет ету мерзімінің ерекше артықшылығын ұсынады.

2. Өртке төзімді жабындарды оңай қолдану: Дискретті элементтермен және басқарылатын бет аумақтарымен жұқа қабықшалы отқа төзімді жабындарды жағу материалды тиімдірек және үлкен тұтас арқалықтар мен бағандарды жабуға қарағанда жылдамырақ.

VII. Құрылыстан кейінгі жөндеу және жөндеудің маңызды сәттері

1. Шатырға техникалық қызмет көрсету жүктемелері төмен жеңіл салмақ; техникалық қызмет көрсету жүретін жолдардың қарапайым схемасы;

2. Айқын құрылымдық мінез-құлық; жекелеген зақымдалған элементтерді шатырды кең демонтажсыз немесе модификациясыз белгілі бір нүктелерде ауыстыруға болады, бұл техникалық қызмет көрсету шығындарының төмен болуына әкеледі.

VIII. Бәсекелес жүйелермен қысқаша салыстыру

1. Порталдың қатты жақтаулары: шағын және орташа аралықтар үшін қолайлы; жазық құрылымдық мінез-құлық; иілу мүшелеріне сүйенеді; төмен баға; 36 м асатын аралықтар үшін экономикалық тиімділік күрт төмендейді;

2. Болат трустар: жазық құрылымдық мінез-құлық; әлсіз бүйірлік қаттылық; үлкен аралықтар үшін жоғары салмақ; орнында айтарлықтай дәнекерлеуді қажет етеді;

3. Болат кеңістік рамалары: кеңістіктік құрылымдық мінез-құлық; ультра үлкен аралықтар үшін таңдаулы таңдау; жоғары қаттылық; икемді геометрия; жоғары қауіпсіздік маржасы.

Стандартты өндіріс процесі

I. Болат шарикті жасау процесі

1. Кесу және соғу: Дөңгелек болат өзекшені аралау → Орта жиілікті қыздыру және болат шарикті дайындамаларды соғу;

2. Механикалық өңдеу: Сфералық бетті токарлық өңдеу → Сызбалар бойынша индекстеу бұрғылау станогының көмегімен болт саңылауларын көп бұрышты бұрғылау және бұрғылау;

3. Инспекция және NDT: Жіпті тексеру; жарықтарды анықтау үшін магниттік бөлшектерді сынау (MPT);

4. Коррозияға қарсы: Жалпы ыстық мырыштау.

Дәнекерленген шарлар: болат пластинаны екі жарты шарға штамптау → Беткейлеу → Ішкі сақиналы қатайтқыштарды құрастыру → жарты шарларды біріктіру үшін су астындағы доғалық дәнекерлеу → NDT → Тегістеу → Мырыштау.

II. Ғарыштық жақтау мүшесін жасау процесі

1. Болат құбырларды кесу: CNC аралары арқылы жіксіз немесе дәнекерленген құбырларды бекітілген ұзындықта кесу; қосылған дәнекерлеу шөгуіне арналған жәрдемақы; тегіс беткейлер;

2. Конустың басын және шеткі пластинаны дайындау: соғылмаларды пішінге келтіру;

3. Құрастыру және дәнекерлеу: конустың бастарын/соңғы тақталарды құбыр ұштарында алдын ала құрастыру; құрал арқылы орналастыру; толық ену CO₂ айналмалы дәнекерлеу;

4. Дәнекерлеу NDT: сыни үлкен аралықты элементтер үшін ультрадыбыстық сынау (UT); ІІ дәрежелі дәнекерленген жіктерді нүктелік тексерулер;

5. Түзету және тотты кетіру: түзеткіш элементтер; Sa2,5 маркасына дейін атқылау;

6. Коррозияға қарсы: Жалпы ыстық мырыштау.

III. Беріктігі жоғары болт жинақтарын өңдеу

1. Дөңгелек болат кесу → Шықтыру және шынықтыру → Сыртқы токарлық өңдеу → Жіпті прокаттау;

2. Қаттылықты сынау, ақауларды анықтау және ыстық мырыштау; сәйкес гильзалар мен бекіткіш бұрандаларды бір мезгілде өңдеу және мырыштау.

IV. Зауыттық алдын ала құрастыру

1. Айналдырғышта сынақ құрастыру үшін 1–2 стандартты бірлікті таңдаңыз;

2. Шар тесігінің туралануын, болтты енгізу тереңдігін және элементтің жалпы ұзындығын тексеріңіз;

3. Жұмыс орнында біркелкі құрастыруды қамтамасыз ету үшін стандартты емес бөлшектердің өлшемдерін реттеңіз.

V. Қаптама және классификация

Компоненттерді аймақ және спецификация бойынша нөмірлеу; элементтерді, болат шарларды және болттарды бөлек орау; ось сандарымен белгілеңіз.

VI. Орналасқан жердегі құрастыру процедуралары

1. маркшейдерлік және орналасу; тіректерді тегістеу және орналастыру;

2. Құрылыс жоспары негізінде орындау: биіктікте бөлшектеп құрастыру / блокты көтеру / бүтін көтеру;

3. Алдымен төменгі аккорд шарлары мен мүшелерді жинаңыз → веб-мүшелерді орнатыңыз → жоғарғы аккордты жинаңыз; крутящий кілтті пайдаланып бұрау моментін жобалау үшін 10.9-разрядты жоғары берік болттарды қатайтыңыз;

4. тармақшаны тексеру, дәнекерленген жіктердегі коррозияға қарсы жабынды жанасу және отқа төзімді жабынды жағу.

Ескерту: Дәнекерленген шарикті кеңістіктік жақтаулар үшін айырмашылықтар

Қоспаларды орнында толық ену дәнекерлеу; әр дәнекерлеу тігісі үшін ақауларды анықтау; жоғары берік болттарды тарту процесі жоқ.

Негізгі өнімділік параметрлері

I. Негізгі компоненттердің геометриялық сипаттамалары

1. Ғарыштық жақтау болат құбырлы мүшелер (Q235B/Q355B; Q355B үлкен аралықтар үшін қолайлы)

Жалпы құбыр диаметрлері × қабырға қалыңдығы: φ60×3,5, φ76×4, φ89×4, φ114×4, φ140×6, φ159×8, φ180×10, φ219×10

Аяқталған элемент ұзындығы: 1,0м–3,5м (стандартты тор өлшемі: 1,5м–3,0м);

Өндірістік түзулікке төзімділік: ≤L/1000; шеткі перпендикулярлық ауытқу: ≤0,5мм.

2. Болтталған шарлар

Шар диаметрі: φ100, φ120, φ140, φ160, φ180, φ200–φ400;

Қабырғасының қалыңдығы: 12–20 мм; шар бетіндегі бұрандалы саңылауларға арналған бұрыштық төзімділік: ±15′.

3. Байланысты бекіткіштер

10,9 маркалы жоғары берік болттар: M12, M14, M16, M20, M22, M24, M27, M30; керек-жарақтар: жеңдер, конустық бастар, шеткі тақталар, бекіткіш бұрандалар.

4. Тірек тақталар

Негізгі пластинаның қалыңдығы: 16–30мм; қаттылық пластинасының қалыңдығы: 12–20мм; ендірілген анкерлік болттар: Q355.

II. Материалдың механикалық қасиеттері

III. Құрылымдық жүк көтергіштік өнімділігі

1. Жүк көтергіш сипаттамалар: Үлкен аралық болаттан жасалған кеңістіктік жақтау құрылымындағы барлық элементтер осьтік керілуге ​​немесе қысуға ұшырайды; иілу мүшелері жоқ; бұл өте статикалық анықталмаған құрылым; жекелеген мүшелердің сәтсіздігі жалпы күйреуді тудырмайды.

2. Әдеттегі қолданылатын аралықтар

1. Болт-сфералық кеңістік рамалары: 12м–80м;

2. Дәнекерленген сфералық кеңістік рамалары: 50м–180м (өте үлкен аралықтар мен ауыр жүктер үшін). 3. Шатыр жүктемесінің типтік мәндері: өлі жүктеме 0,30–0,80 кН/м²; ток жүктемесі 0,5–1,0 кН/м²; ауыр салмақты құрылымдар (мысалы, құрғақ көмір қоймалары) 2,0 кН/м²-ден асуы мүмкін.

4. Жылулық деформация: Жылулық кеңею/тарту кернеулерін жеңілдету үшін бір бағытта 60 м-ден асатын аралықтар үшін сырғымалы тіректер орнатылуы керек.

IV. Дәнекерлеу және ақауларды анықтау стандарттары

1. Мүшелер мен конус бастиектері арасындағы айналмалы дәнекерлеулер: ІІ дәрежелі дәнекерлеулер; 100% ультрадыбыстық тестілеу (UT) сыни ұзақ мерзімді мүшелер үшін; Стандартты мүшелер үшін 20% кездейсоқ іріктеу.

2. Дәнекерленген шарларға арналған түйіспелі дәнекерлеу: ІІ дәрежелі дәнекерлеу; Маңызды жобалар үшін 100% ақауларды анықтау.

V. Коррозияға қарсы параметрлер

1. Зауыттық дайын өнімдер: Ыстық мырыштау; мырыш жабынының қалыңдығы ≥85 мкм (жағалаудағы коррозиялық аймақтар үшін ≥120 мкм).

2. Зақымдалған жерлерді орнында жөндеу: Sa2,5 маркасына дейін құм себу → мырышқа бай эпоксидті праймер + аралық жабын + үстіңгі жабын; құрғақ пленканың жалпы қалыңдығы ≥120 мкм.

VI. Өрттен қорғау параметрлері

Қоғамдық ғимараттар мен өнеркәсіптік кәсіпорындар үшін талап етілетін өрт көрсеткіштеріне негізделген жұқа қабықшалы немесе ультра жұқа қабықшалы тұтанғыш жабындарды жағыңыз (отқа төзімділік шегі 0,5 сағ, 1,0 сағ, 1,5 сағ немесе 2,0 сағ); жабынның қалыңдығы тиісті стандарттарға сәйкес болуы керек.

VII. Орнатуды басқару параметрлері

1. Тірек осінің ауытқуы ≤±5 мм; тірек үстіңгі бетінің биіктігі ≤±3 мм; көрші тіректер арасындағы биіктік айырмашылығы ≤2 мм.

2. Беріктігі жоғары болттың соңғы бұрау моменті көрсетілген мәндерді қатаң сақтауы керек; жіптердің қосылу тереңдігі жобалық сызбаларға сәйкес болуы керек.

VIII. Анықтамалық болат тұтынуы (жобаланған аумаққа)

Жеңіл күндізгі жарықтандыру шатырлары: 12–22 кг/м²

Стандартты өнеркәсіптік қондырғылар мен орындар: 22–35 кг/м²

Ауыр жүкті құрғақ көмір қоймалары мен ауыр техникаға арналған шатырлар: 35–60 кг/м²
