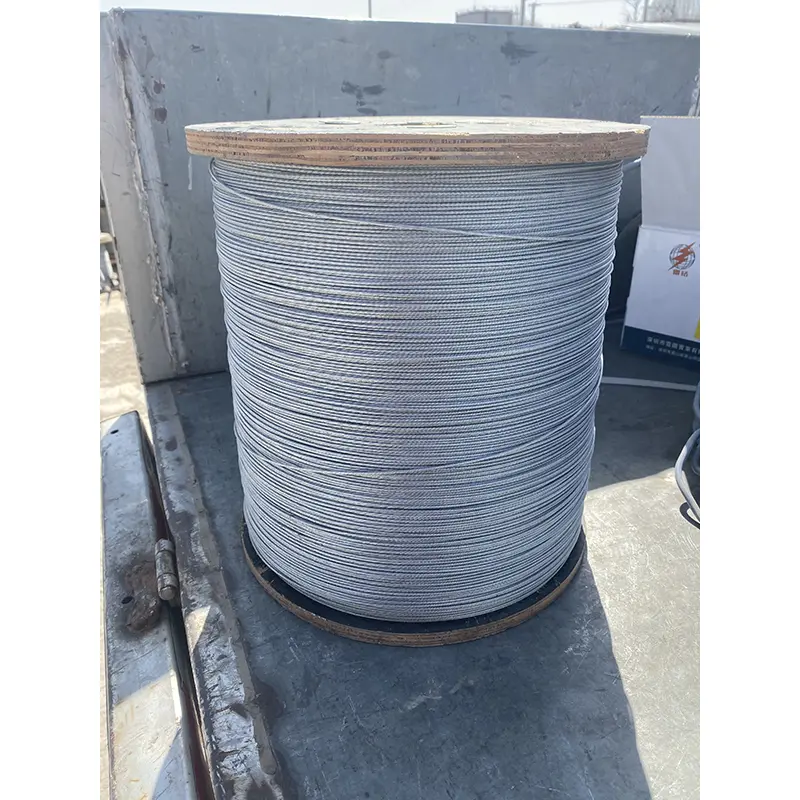

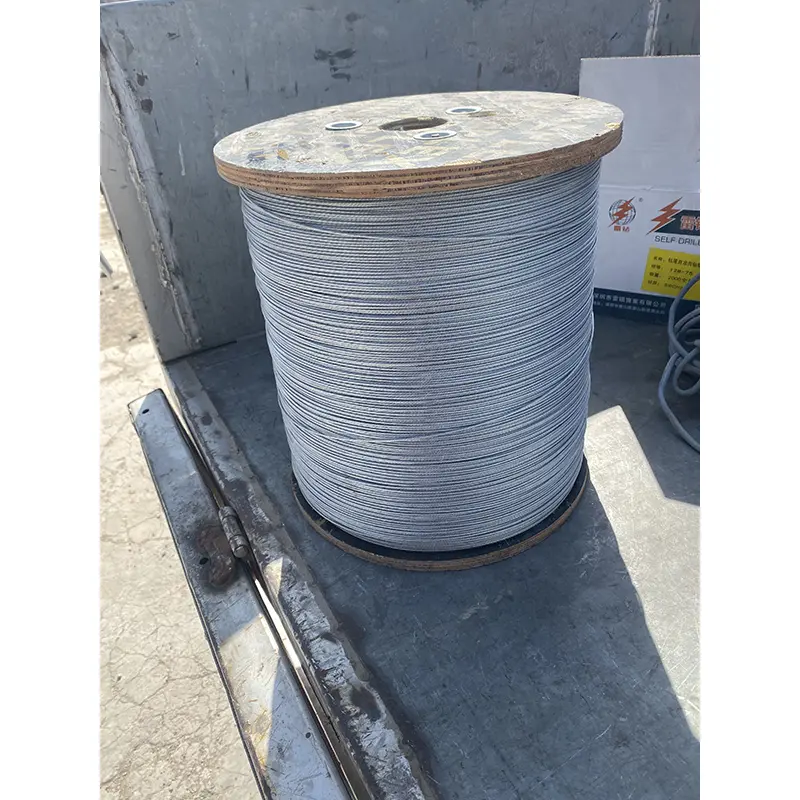

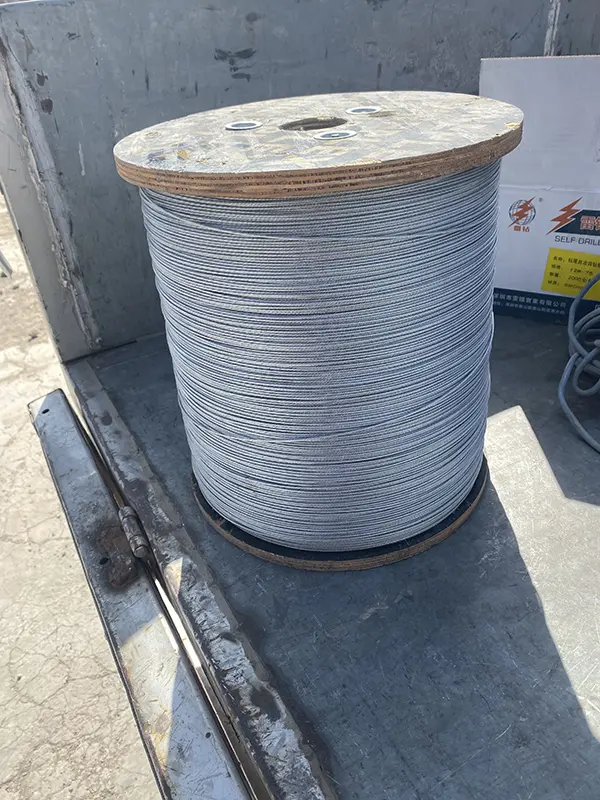

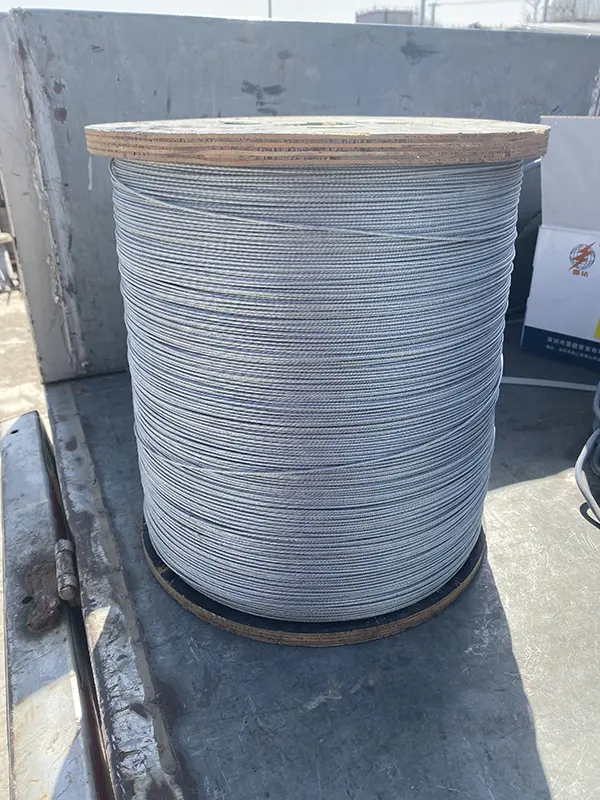

Құрылысқа арналған мырышталған болаттан жасалған арқандар

Жоғары сапалы жоғары көміртекті болат сымнан жасалған бұл арқандар коррозиядан қорғау үшін ыстық немесе электромырыштау процестерінен өтеді. Құрылысқа арналған мырышталған болаттан жасалған арқандар әртүрлі коррозиялық орталарға, соның ішінде ішкі, сыртқы, ашық және жағалық параметрлерге жарамды, бұл оларды болат конструкцияларын жасауда қажет жүк көтергіш, бекіткіш және қауіпсіздік компоненттеріне айналдырады.

Өнім ерекшеліктері

I. Коррозияға және ауа райына төзімділік

1. Мырышталған беткі қабат ауаға, ылғалға және тұзға қарсы тосқауыл ретінде әрекет етеді, берік тот пен коррозияға төзімділікті қамтамасыз етеді. Ол сыртқы, жағалаудағы және ылғалды орталарға жарамды, сымның коррозиясы мен үзілуін тиімді түрде баяулатады.

2. Екі түрі бар: электрлі мырышталған және ыстық мырышталған. Электр мырышталған арқандардың тегіс жабыны және біркелкі жабыны бар, ал ыстық мырышталған арқандар қалыңырақ жабынға ие, бұл тұзды спрейге және қартаюға төзімділікті, сондай-ақ сыртқы қызмет көрсету мерзімін едәуір ұзартады.

II. Механикалық және жүк көтергіш өнімділігі

1. Жоғары көміртекті болат сымнан бұралған бұл арқандар жоғары созылу беріктігін (стандартты маркалар: 1570–1960 МПа) және тұрақты жүк көтеру қабілетін ұсынады, олар болат конструкциялардағы бекіту, жүк көтеру және тарту талаптарын қанағаттандырады.

2. Орнату кезінде иілуге, орауға және бұруға мүмкіндік беретін тамаша жалпы икемділік пен иілу өнімділігіне ие; бұл оларды біркелкі емес буындарды, бұрыштарды және көлбеу созуды қамтитын күрделі орналасуларға қолайлы етеді.

3. Арқан кернеуді біркелкі таратады және жоғары соққыға және шаршауға төзімділік береді; ол ұзақ, қайталанатын жүктеме кезінде сымның үзілуіне төзімді және жұмыс кезінде жоғары қауіпсіздік коэффициентін қамтамасыз етеді.

III. Құрылымы және операциялық сипаттамалары

1. Икемділік пен қаттылық тепе-теңдігін ұсынатын 6×19 және 6×37 сияқты классикалық конфигурацияларды ұсынады: 6×19 түрі салыстырмалы түрде қатты және тозуға төзімді, бұл оны бекітілген керу қолданбаларына қолайлы етеді; 6×37 түрі икемді, бұл оны иілу, көтеру және жиі қозғалатын жерлерде пайдалану үшін өте қолайлы етеді.

2. Жеңіл; құрылымдық болат шыбықтармен салыстырғанда, бұл арқандарды тасымалдау, орнату және орнында керу оңайырақ.

3. Бақыланатын созылу және жүктеме кезінде тұрақты деформация болат шатыр, перде қабырғалары және қоршаулар сияқты құрамдас бөліктердің жалпы қаттылығын қамтамасыз етеді.

IV. Құрылыс және бейімділік

1. Жүктеме талаптары негізінде икемді таңдауға мүмкіндік беретін техникалық сипаттамалар мен диаметрлердің кең ауқымында қол жетімді; орнату сым арқан қыстырғыштары, бұрылыстар және такелаждық жабдықтар сияқты сәйкес керек-жарақтарды пайдалану арқылы оңай аяқталады.

2. Мырышпен қапталған беттік жабын қалыпты үйкеліс коэффициентін ұсынады, бекіту және керілгеннен кейін сырғуды болдырмайды және сенімді қосылу нүктелерін қамтамасыз етеді.

3. Өңдеуге оңай; ұзындықтар қажет болған жағдайда орнында кесілуі мүмкін, нәтижесінде материалдың аз шығыны және құрылыс тиімділігі жоғары болады.

V. Экономикалық құндылық және салыстырмалы артықшылықтар

1. Тот баспайтын болаттан жасалған сым арқандарға қарағанда төмен құны; коррозияға төзімділігі мен механикалық қасиеттері болат конструкцияларының басым көпшілігінің қажеттіліктерін қанағаттандырады, бұл тамаша үнемділікті ұсынады.

2. Ашық немесе ылғалды ортада қарапайым жарқын (жабылмаған) болат сым арқандарға қарағанда үш еседен астам қызмет ету мерзімін ұсынады, бұл ұзақ мерзімді ауыстыру және техникалық қызмет көрсету шығындарын азайтады.

VI. Шектеулер

1. Мырышпен қапталған жабын қатты заттармен соғудан немесе қатты үйкелістен локализацияланған қабыршақтануға бейім; зақымдалған жерлер үдемелі тот басуға бейім, сондықтан орнату және пайдалану кезінде өткір сызаттардан аулақ болу керек.

2. Күшті қышқылдар немесе сілтілер бар жоғары коррозиялық ортада ұзақ уақыт батыруға жарамайды.

3. Артық жүктеуге қатаң тыйым салынады; үзілген сымдар, үзілген жіптер немесе қатты коррозия анықталса, арқандарды дереу ауыстыру керек.

Қолдану және қолдану аясы

I. Негізгі қолданулар

1. Құрылымдық тірек және тірек: Құрылысқа арналған мырышталған болат сым арқандар болат құрылымдардың жалпы тұрақтылығын арттыру, жүктемелерді бөлу және деформацияны азайту үшін шатырларға, қабырғаларға, фермаларға және ғарыштық жақтауларға арналған тіреуіш кабельдер, көлденең байлау арқандары немесе жігіт сызықтары ретінде пайдаланылуы мүмкін.

2. Перделер мен қоршауларды бекіту: шыны перде қабырғаларын, металл перде қабырғаларын және сыртқы қаптама панельдерін ілу, шектеу және бекіту үшін қолданылады; ғимарат қасбеттерінің құрылымдық жүк көтергіштік талаптарына сәйкес келеді.

3. Қорғау және қауіпсіздік құралдары: Жұмыс орнындағы қауіпсіздікті қамтамасыз ету үшін шатырдың қоршауларын, қауіпсіздік желілерін, техникалық қызмет көрсету жолының бағыттаушы желілерін және жиекті қорғау кабельдерін жасау.

4. Көтеру және уақытша жүк көтеру: болат конструкциялық бөлшектерді орнында көтеру, уақытша тарту және орналастыру; құрылыс кезінде уақытша жігіт сызықтары ретінде де қолданылады.

5. Шатыр жабыны және қосалқы бөлшектерді бекіту: аспалы жарықтандыру панельдері, қалқалар, карниздер және суағарлар сияқты жеңіл көмекші болат конструкцияларды ілу және тарту.

6. Ландшафттық және темір бұйымдарының құрамдас бөліктері: болат перголалар, қоршаулар, ландшафт мүсіндері және сәндік темір бұйымдары үшін анкерлік және аспалы кабельдер.

II. Арқанның құрылымы мен қолданылуына негізделген таңдау

· 6×19 Құрылымы: жоғары қаттылық, тозуға төзімді және салыстырмалы түрде қалың диаметрі; негізінен бекітілген анкерлік, жіп сызықтары және ұзақ мерзімді статикалық жүк көтергіш қолданбалар үшін қолданылады.

· 6×37 Құрылымы: тамаша икемділік пен иілгіштік; көтеруге, бірнеше рет иілуге, қосылым нүктелері арқылы бұруға және шағын көлемді көтеру итарқаларына жарамды.

III. Өнеркәсіптік қолдану аясы

1. Өнеркәсіптік болат конструкциялар: зауыттардағы, қоймалардағы, көрме залдарыдағы, стадиондардағы және әуежай терминалдарындағы үлкен аралықтағы болат шатырлар мен қабырғаларды бекіту және қорғау жүйелері.

2. Архитектуралық перде қабырғалары және сәндік жобалар: Сыртқы қабырғалардың перде қабырғалары, аспалы төбелер және әртүрлі құрылыс түрлеріне арналған қасбеттік кабельдер.

3. Коммуналдық және көлік объектілері: жаяу жүргіншілер өткелдері, автобус паналары, ақылы бекеттер, құрылыс қоршаулары және қоршаулар сияқты темір құрылымдар.

4. Мәдени туризм және ландшафттық жобалар: Ландшафттық перголаларды, созылатын мембраналық құрылымдарды, болат ландшафттық ерекшеліктерін және тақтайшаларды бекіту және бекіту.

5. Құрылыс алаңдары: болат конструкцияны орнату, құрамдас бөліктерді орналастыру, жіп сызықтары және жиекті қауіпсіздікті қорғау үшін уақытша көтеру.

6. Жағалаудағы/ылғалды аймақтағы ғимараттар: жағалаудағы зауыттар мен портқа қатысты құрылымдар сияқты ылғалдылығы жоғары және тұзды шашатын орталарда жүк көтергіш болат құрамдас бөліктер.

IV. Мырыштау процесіне негізделген қолдану сценарийлері

· Электр мырышталған болат сым арқан: тегіс беті және жұқа мырыш жабыны бар; негізінен ішкі қолданбалар, құрғақ орталар және сәндік кернеу немесе бекіту үшін қолданылады.

· Ыстық мырышталған болат арқан: қалың мырыш жабыны және жоғары коррозияға төзімділігі бар; жағалық аймақтарды, ылғалдылығы жоғары орталарды және тұз спрейінің әсеріне ұшыраған жерлерді қоса, сыртта пайдалануға жарамды.

Өнімділік сипаттамалары

I. Негізгі материалдар мен стандарттар

·Материал: Жоғары сапалы көміртекті болат сым (C 0,7%–0,95%)

· Беттік өңдеу: Ыстық мырыштау / Электромырыштау

·Стандарттар: GB/T 8903-2024, ISO 10425

·Қолданылатын орталар: ішкі/сыртқы, ылғалды жағдайлар, жағалау аймақтары (тұзды спрей)

II. Жалпы конструкциялар (болат конструкциялар үшін ең көп таралған)

·6×19+FC/IWR: Салыстырмалы түрде қатты және тозуға төзімді; бекіту, жігіт сызықтары және статикалық жүк көтеру үшін қолданылады

·6×37+FC/IWR: икемді және иілгіш; көтеру, перде қабырғаларының итарқалары және қайталанатын иілуді қамтитын қолданбалар үшін қолданылады

·1×19 / 1×37: Бір жіпті; жоғары қаттылық; кернеу кабельдері мен перде қабырғасының штангалары үшін қолданылады

III. Диаметрі мен салмағы (жалпы сипаттамалар)

· Диаметр диапазоны: 6–40 мм (болат конструкцияларға арналған тірек)

· Анықтамалық салмақ (6×19+IWR, 1870 МПа):

o φ6: шамамен. 1,3 кг/100 м

o φ12: шамамен. 5,2 кг/100 м

o φ16: шамамен. 9,3 кг/100 м

o φ20: шамамен. 14,5 кг/100 м

o φ24: шамамен. 20,9 кг/100 м

IV. Созылу беріктігінің бағалары (негізгі механикалық параметрлер)

·Жалпы бағалар: 1570, 1770, 1870, 1960, 2160 МПа

·Болат конструкциялар үшін ұсынылады: 1770–1960 МПа (беріктік пен қаттылық балансы)

·Үзіліс күшінің мысалдары (6×19+IWR):

o φ12, 1870 МПа: ≈88 кН

o φ16, 1870 МПа: ≈157 кН

o φ20, 1870 МПа: ≈245 кН кН

V. Гальванизацияланған жабынның параметрлері (коррозияға төзімділіктің кілті)

Электр мырыштау (ішкі / құрғақ орталар)

Қаптаманың қалыңдығы: 5–15 мкм

·Мырыш жабынының салмағы: 75–150 г/м²

·Сипаттамасы: Тегіс, біркелкі; орташа коррозияға төзімділік

Ыстық мырыштау (сыртқы / жағалаудағы орталар)

Қаптаманың қалыңдығы: 30–60 мкм

·Мырыш жабынының салмағы: 200–350 г/м²

·Сипаттамасы: Қалың жабыны; тұзды спрейге төзімді; ұзақ қызмет ету мерзімі

VI. Серпімділік және деформация параметрлері

·Икемділік модулі: ≈1,2×10⁵ МПа

·Үзілу кезіндегі ең аз ұзару: ≥2,0% (Стандартты талап)

· Ұсынылатын қауіпсіздік коэффициенті:

oСтатикалық тарту/анкерлік: ≥3,5

oLifting / Динамикалық қолданбалар: ≥5–6

VII. Шаршау және иілу қасиеттері

· Шаршау күші: Созылу беріктігінің шамамен 45%-55%

· Ең аз иілу радиусы: ≥6× арқан диаметрі (бүгілу/зақымдану үшін)

·Жеткізу бағыты: Оң жақтағы тұрақты төсеу (RHRL); құрылымдық тұрақты, иілуге ​​төзімді

VIII. Жұмыс температурасы және шектеулер

·Жұмыс температурасы: -40°C және +80°C

·Қысқа мерзімді максимум: ≤120°C (мырыш жабынының бөлінуі жоқ)

·Тыйым салынған: күшті қышқылдардың/сілтілердің ұзақ әсер етуі, жоғары температурада пісіру немесе қатты әсер ету

Құрылыс индустриясының даму тенденцияларына арналған мырышталған болаттан жасалған арқандар

Құрылысқа арналған мырышталған болат сым арқан өнеркәсібі жеңіл, ұзаққа созылатын, коррозияға төзімді және өте қауіпсіз заманауи болат конструкцияларға арналған инженерлік талаптарды жан-жақты қанағаттандыру үшін технология, өнімдер, нарықтар, қолданбалар, экологиялық тұрақтылық және цифрландыру сияқты алты негізгі бағыт бойынша жаңартулардан өтуде. Нақты даму бағыттары төмендегідей:

1. Технологиялық үрдістер: жоғары беріктік, коррозияға төзімділік және құрылымды оңтайландыру

Өнеркәсіп жоғары беріктікке, ұзақ қызмет ету мерзіміне және жоғары коррозияға төзімділікке қарай үздіксіз дамып келеді. Стандартты беріктік деңгейлері 1570/1770 МПа-дан 1870/1960 МПа-ға ауысуда, жоғары сапалы өнімдер 2160 МПа-ға жетеді, бұл өз салмағын азайтуға және ұзаққа созылатын болат конструкциялар үшін қолайлы жоғары жүк көтеру қабілетіне мүмкіндік береді. Қаптау технологиялары мырыш-алюминий-магний және сирек-жер қорытпаларының композиттік жабындарын қабылдау үшін дәстүрлі ыстық мырыштаудан асып түседі; бұл жағалау және химиялық өнеркәсіп аймақтары сияқты жоғары коррозиялық орталардың қажеттіліктерін қанағаттандыратын айтарлықтай жақсартылған тұзға төзімділікті ұсынады. Сонымен қатар, тығыздалған жіптер мен тығыздалған, айналуға төзімді құрылымдар бірте-бірте стандартты арқан конструкцияларын ауыстырып, үзілу күші мен шаршау мерзімін тиімді арттырады.

2. Өнім трендтері: қолданбалы, жоғары қауіпсіздік және теңшелетін

Өнімдер жалпы сипаттамадан бас тартып, перде қабырғаларын бекіту, ауыр жүк көтеру және ұзақ созылатын созу сияқты әртүрлі операциялық сценарийлерді ескере отырып, болат конструкцияларға арналған мамандандырылған серияларға қарай жылжуда. Икемді теңшеу жүйелері бекітілген ұзындықты кесуді, түпкілікті өңдеуді және сәйкес такелажды кешенді жеткізуді қолдайды, бұл жобаны жеткізу уақытын айтарлықтай қысқартады. Сонымен қатар, қауіпсіздік стандарттары жобалық қауіпсіздік шегін арттыру үшін жаңартылуда; Зауыттық кешенді тестілеу және толық өмірлік циклді бақылау болат конструкциясы жобалары үшін пайдалану қауіпсіздігін қамтамасыз етеді.

3. Нарық үрдістері: өндірісті шоғырландыру, ішкі алмастыру және экспортты кеңейту

Өндірістің экологиялық шектеулері мен «қос көміртекті» саясатының арқасында тиімсіз қуат кезең-кезеңімен жойылуда, ал өндірістік кластерлеудің артықшылықтарын көрсете отырып, өндіріс жетекші кәсіпорындар арасында көбірек шоғырлануда. Импортты алмастыру негізінен теңіз жел энергетикасында, теңіз техникасында және премиум перде қабырғаларында қолданылатын жоғары сапалы сым арқандар үшін қол жеткізілді, отандық жоғары сапалы өнімдер халықаралық өнімділік стандарттарына сәйкес келеді. Сонымен қатар, «Белдеу және жол» бастамасының инфрақұрылымдық мүмкіндіктерін пайдалана отырып, болат құрылымдарға арналған мырышталған болат сым арқандардың экспорты тұрақты түрде өсіп келеді, бұл жаһандық нарықта із қалдырады.

4. Қолдану тенденциялары: жаңа энергетика мен теңіз техникасындағы тұрақты дәстүрлі сұраныс және жарылғыш өсу

Сұраныс тұрақты болып қалады және өнеркәсіптік зауыттарды, стадиондарды және муниципалды қоршау қабырғаларын қоса, дәстүрлі болат конструкциялары нарықтарында дамуын жалғастыруда. Жаңа энергия негізгі өсу қозғалтқышы ретінде пайда болды; Құрлықтағы және теңіздегі жел энергиясы, фотоэлектрлік монтаждау жүйелері, энергияны сақтау және ультра жоғары вольтты (UHV) электр беру желілері сияқты инфрақұрылымдық жобалар жоғары беріктікке, коррозияға төзімді арнайы болат арқандарға айтарлықтай сұранысты тудырады. Сонымен қатар, теңіз инженерлік жобалары, соның ішінде теңіз көпірлері мен жағалау терминалдары - коррозияға төзімді болат арқандарды кең ауқымда қолдануды ынталандырады, осылайша саланың қолдану аясын кеңейтеді.

5. Экологиялық үрдістер: төмен көміртекті, жасыл, айналмалы және энергияны үнемдейтін өндіріс

Өнеркәсіп жасыл мырыштау процестеріне жан-жақты жетілдірілуде және энергиясы аз өндірістік желілерді, жабық контурлы су жүйелерін және мырыш шөгінділерін қалпына келтіру технологияларын қолдануда. Бұл шаралар мырыштың қалпына келу жылдамдығын айтарлықтай арттырады және цианидсіз ағынды және төмен шығарынды процестерімен үйлескенде «Қос көміртегі» экологиялық мақсаттарына сәйкес келеді. Бұған қоса, өнеркәсіп материалды тұтынуды және ауыстыру жиілігін азайту үшін өнімнің жоғары беріктігін, жеңіл салмағын және ерекше қызмет ету мерзімін пайдаланады, осылайша өнімнің бүкіл өмірлік циклі бойынша энергияны үнемдеуге және шығарындыларды азайтуға қол жеткізеді.

6. Цифрлық трендтер: интеллектуалды бақылау және болжамды техникалық қызмет көрсету

Өнеркәсіп интеллектуалды пайдалану және техникалық қызмет көрсету (O&M) жүйелерін біртіндеп енгізуде. Кірістірілген сенсорларды пайдалану арқылы бұл жүйелер болат арқанның тартылуын, тозуын және температурасын нақты уақытта онлайн бақылауға, сондай-ақ үзілген сымдар туралы ерте ескертуге мүмкіндік береді. Сандық егіз модельдерді AI алгоритмдерімен біріктіру шаршау мерзімін дәл болжауға мүмкіндік береді, дәстүрлі жоспарлы ауыстыру үлгісін ғылыми болжамды техникалық қызмет көрсету тәсіліне айналдырады; бұл болат конструкциясы жобалары үшін пайдалану және жөндеу шығындарын тиімді төмендетеді және қауіпсіздік тәуекелдерін азайтады.

Жиі қойылатын сұрақтар

1-сұрақ: 6×19 және 6×37 сым арқан конструкцияларының айырмашылығы неде?

A: 6×19 құрылымында әр жіпте шамамен 19 сым бар 6 жіп бар. Ол салыстырмалы түрде қатты және тозуға төзімді, бұл оны бекітілген бекітпелерге, жігіт сызықтарына және ұзақ мерзімді статикалық жүк көтергіш қолданбаларға өте ыңғайлы етеді. 6×37 құрылымында әр жолға шамамен 37 сым бар 6 жіп бар. Ол неғұрлым икемді және икемді, бұл оны көтеруге, бірнеше рет иілуді қамтитын қолданбаларға және қосылым нүктелері арқылы бұруға өте ыңғайлы етеді.

2-сұрақ: Электрлік мырышталған және ыстық мырышталған сым арқанды қалай таңдауға болады?

A: Электр мырышталған сым арқанның жұқа мырыш жабыны бар тегіс беті бар (5-15 мкм) және ішкі қолданбаларға, құрғақ орталарға және сәндік кернеуге жарамды. Ыстық мырышталған сым арқанның қалың жабыны бар (30-60 мкм) тұзды шашыратуға төзімділігі жоғары және ашық ауада, жағалау аймақтарында және ылғалдылығы жоғары орталарда қажет.

3-сұрақ: Болат конструкцияларында сым арқан үшін қандай қауіпсіздік факторы қолданылуы керек?

A: Статикалық кернеу және бекіту қолданбалары үшін ≥3,5 қауіпсіздік коэффициенті ұсынылады. Көтергіш және динамикалық қолданбалар үшін ≥5-6 қауіпсіздік коэффициенті қажет. Жобалық қауіпсіздік факторлары нақты еңбек жағдайларына негізделген құрылымдық есептеу арқылы расталуы керек.

4-сұрақ: Құрылысқа арналған мырышталған болаттан жасалған арқандарды тұрақты құрылымды бекіту үшін пайдалануға болады ма?

A: Иә, мырышталған сым арқан болат конструкциялы шатырларда, перде қабырғасының аспасында және ферманың керілуі жүйелерінде тұрақты құрылымдық бекіту үшін кеңінен қолданылады. Дегенмен, мырышталған жабын бүтін болуы керек және барлық соңғы қосылыстар (сым арқан қыстырғыштары, бұрылыстар) дұрыс орнатылуы керек. Мерзімді тексеру кезінде үзілген сымдар, үзілген жіптер немесе қатты коррозия анықталса, арқанды ауыстыру керек.

5-сұрақ: Мырышталған сым арқанды қалай тексеруге және ауыстыруға болады?

A: Үнемі визуалды тексеру үзілген сымдарды, коррозияны, майысуды және деформацияны тексеруі керек. Маңызды қолданбалар үшін, егер келесі шарттар орындалса, арқанды ауыстырыңыз:
(1) үзілген сымдар кез келген төсеу ұзындығында жалпы сымдардың 10%-нан асады;
(2) диаметрдің қысқаруы 7%-дан асады;
(3) қатты коррозия немесе шұңқырлар көрінеді;
(4) иілу немесе құстардың торлануы байқалады.
