Көлденең құрылымдық болат бекіту жүйесі

Шатыр арқалығының үстіңгі немесе астыңғы фланецінің жазықтығына «X» (крест) конфигурациясында орнатылатын көлденең құрылымдық болат бекіту жүйелері өнеркәсіптік ғимараттардың кеңістіктік тұрақтылығы үшін өте маңызды. Олар сығымдаудан гөрі кернеуде жұмыс істейді және шатырдың бүйірлік қарсылық жүйесін қалыптастыру үшін байлау шыбықтарымен және тізе тіректерімен бірге жұмыс істейді.

1. Өнім функциялары

Жел жүктемелерін қабырға қабырғаларынан және көлденең сейсмикалық күштерден колонна төбесіндегі байлау шыбықтарына береді, кейін оларды колонна аралық бекітуге және іргетасқа жібереді; төбенің болат арқалықтарының бүйірден жылжуын тежейді, жалпы бүйірлік құлауын немесе шатыр құрылымының тұрақсыздығын болдырмайды.

2. Жалпы материалдар

1). Стандартты қолданбалар: Тең бұрышты болат (L50×5, L63×5, L70×6);

2). Ұзын аралықты, ауыр жүкті немесе сейсмикалық төзімді құрылыстар: Кіші диаметрлі дөңгелек қуыс секциялар (CHS); стандартты материал Q235B, Q355B ауыр жүкті қолдану үшін пайдаланылады.

3. Орнату орындары

Қатты құрылымдық диафрагманы жасау үшін төбенің соңғы саңылауларына және компенсаторларды қапталдайтын ойықтарға орнатылады.

Зауытта жеткізілетін стандартты конфигурация

1. Негізгі тірек компоненттері

Жеке дайындалған блоктар ретінде жеткізілетін көлденең тіреу элементтері (бұрышты болат немесе CHS); бір бұғаздағы диагональды қиылысатын жұп элементтер бір толық көлденең тірек жинағын құрайды.

2. Соңғы қосылым керек-жарақтары

1. Соңындағы жалғау тақталары: бекіткіш элементтің екі ұшына зауыттық дәнекерленген 8–14 мм болат пластиналар, болат арқалық фланецтеріне бұрандату үшін алдын ала бұрғыланған болт саңылаулары бар;

2. Орталық қиылысу тақтасы: "X" конфигурациясының қиылысу нүктесіндегі ортақ қосылатын тақтайша, мұнда екі диагональды жақша бір-біріне сәйкес келеді және бекітіледі.

3. Сәйкес бекіткіштер

Жалпы пайдалану үшін стандартты 4,8 маркалы болттар (M16/M20); Сейсмикалық төзімді құрылымдарға немесе аспалы крандарды орналастыруға арналған объектілерге арналған 8,8 разрядты жоғары берік болттар (тегіс шайбалармен және серіппелі шайбалармен).

4. Коррозиядан қорғау сипаттамалары

1). Стандарт: St3 бетін қолмен дайындау + праймер және үстіңгі жабын (құрғақ пленка қалыңдығы: 60–90 мкм);

2). Коррозиялық өндірістік аймақтар / Жағалау аймақтары: Толық ыстық мырыштау.

5. Өртке қарсы техникалық шарттар

Белгіленген өрт бөлімшелерінің ішінде 0,5 сағаттық номиналды жұқа қабықшалы тұтанғыш өртке қарсы жабынды қолдану; коррозияға қарсы өңдеу тек өрттен қорғау талаптары жоқ аумақтар үшін.

Көлденең құрылымдық болат бекіту жүйелеріне арналған стандартты толық шешімдер

1. Кәдімгі бұрышты болат көлденең тірек: бұрыштық болат негізгі элемент + соңғы қосылым тақталары + аралық жалғау тақталары + коррозияға қарсы өңдеу + сәйкес болттар

2. Ауыр салмақты дөңгелек қуыс секция (CHS) Көлденең бекіту: CHS элементі + қалыңдатылған шеткі тақталар + крест тәрізді бұрыштық тақталар + берік болттар

3. Жеңілдетілген жеңілдетілген тірек: жұқа бұрышты болат, қалыңдатылған қатайтқыштар жоқ; әдетте шағын жеңіл болаттан жасалған өнеркәсіптік ғимараттар үшін қолданылады

Өнімді біріктіру

Көлденең бекітпе (көлденең желге төзімділік) + байлау шыбықтар (бойлық керілу қосылымы) + тізе тіректері (арқалықтар үшін бүйірлік шектеу) шатырдың біріктірілген, тұрақты тірек жүйесін құрайды. Негізгі артықшылықтар

1. Көлденең күштерге тиімді түрде қарсы тұрады, жел мен сейсмикалық төзімділікті қамтамасыз етеді, сонымен бірге шатырдың жалпы тербелісін немесе жылжуына жол бермейді.

2. Рамалық құрамдас бөліктер арасындағы қашықтықты қатайтады, болат арқалықтардың және серуендердің сәйкес келмеуін немесе деформациясын болдырмайды.

3. Ыңғайлы құрылысты жеңілдететін икемді орнату схемалары бар қарапайым құрылымдық дизайнмен ерекшеленеді.

4. Ұзақ уақыт пайдалану кезінде қопсытуға немесе деформацияға қарсы тұратын берік, жоғары созылатын материалдан жасалған.

5. Ашық немесе ашық өндірістік объектілер үшін жоғары беріктікті қамтамасыз ететін, тоттануға қарсы кешенді өңдеуден өтеді.

6. Жоғары үйлесімділік; Порталды қатты жақтаулар және ұзын аралықтағы өндірістік ғимараттар сияқты толық болат құрылымдық жүйелермен тамаша үйлеседі.

Төбені көлденең бекітудің ерекше белгілері

I. Құрылымдық өнімділіктің бірегей артықшылықтары

1. Көлденең құрылымдық болат бекіту жүйесі бүйірлік көлденең күштерді беру үшін арнайы әзірленген X-тәрізді көлденең конфигурацияны пайдаланады. Ол бір бағытты жүктемеде жұмыс істейді - қысу емес, тек кернеуде әрекет етеді - бұл қысқа жүктеме жолына және жоғары жалпы қаттылыққа әкеледі. Керісінше, байлау шыбықтар бойлық қозғалысты шектейтін, бірақ бүйірлік күштерге қарсы тұра алмайтын бойлық осьтік элементтер; тізе ілмектері мен штангалар тек қаңқалар мен болат арқалықтар үшін жергілікті шектеуді қамтамасыз етеді және ғимараттың жалпы көлденең жүктемелеріне төтеп бере алмайды.

2. Ол жеке қатты жақтауларды біртұтас, қатты шатыр құрылымына тиімді байланыстыра отырып, бекітпелерді белгілі бір ойықтарға шоғырландыру арқылы қатты шатыр диафрагмасын жасайды. Төбенің ұштарынан түсетін жел жүктемелері тіректер мен шыбықтар арқылы бағандар мен іргетастарға жылдам беріледі. Ол шатырдың бүйірлік тұрақсыздығына жол бермеу үшін негізгі компонент ретінде қызмет етеді - бұл басқа керек-жарақтарда жетіспейтін мүмкіндік.

II. Материалды таңдау және бағаның маңызды сәттері

1. Бастапқы материал әдетте оңай қол жетімді және үнемді болатын тең бұрышты болат болып табылады. Бұрыштық болат - кесуге және дәнекерлеуге оңай стандартты нарықтық тауар; дөңгелек құбырлы шыбықтармен немесе жүк көтергіш болат арқалықтармен салыстырғанда, ол үлкен көлемдегі қондырғылар үшін шығындарды басқара отырып, аз материалды пайдаланады. Керісінше, арнайы қорап арқалықтары немесе H-сәулелік компоненттері жоғары шығындарды талап етеді және бекіткіш ретінде жаппай пайдалануға жарамсыз.

2. Материалды таңдау нақты қажеттіліктерге сәйкес жіктеледі: қарапайым жеңіл болаттан жасалған өнеркәсіптік ғимараттар үшін стандартты бұрыштық болат пайдаланылады, ал кішігірім дөңгелек құбырлы бекітпелер ұзаққа созылатын, сейсмикалық төзімді немесе кранмен жабдықталған нысандар үшін қолданылады. Бұл жүктемені икемді сәйкестендіруге мүмкіндік береді және материалды ысырапқа жол бермейді.

III. Құрылыс және монтаждаудың маңызды сәттері

1. Бөліп дайындау және орнында болттармен бекіту; стандартты мүшелер үшін орнында дәнекерлеу қажет емес. Зауытта дайындалған элементтерде крест тәрізді қосылыстарда жылдам болттарды орнатуға арналған соңғы қосылыс тақталары бар; дегенмен, кейбір кернеу элементтері жұмыс орнында бұрғылау мен дәнекерлеуді қажет етеді, нәтижесінде құрылыс тиімділігі төмендейді.

2. Модульдік, стандартталған құрамдас жинақтар. Бір аралықты бекітетін жинақтар біркелкі саңылау диаметрлерімен және ауыстырылатын болттармен жаппай шығарылады, бұл инвентарлық қорды жинақтауды және орнында ауыстыруды немесе техникалық қызмет көрсетуді жеңілдетеді.

IV. Жүйені конфигурациялау және саралау

1. Бүйірлік тұрақтылық көлденең бекітуге, ал бойлық тұрақтылық қатты байлауларға байланысты; екі функция бірін-бірі толықтырады және өте қажет:

Көлденең бекіту: Бүйірлік жел мен сейсмикалық төзімділікті қамтамасыз етеді; арнайы бунақтарға орнатылады.

Бойлық байлау: үздіксіз бойлық байлауды қамтамасыз ету; бүкіл құрылымға таралады. Қарнақ тіректер мен штангалар ғимарат конвертімен байланысты кішігірім құрамдас бөліктер болып табылады және бастапқы бүйірлік күшке қарсы жүйеге қатыспайды.

1. Есептеулер үшін тиімді жазықтықтан тыс ұзындықты айтарлықтай азайта отырып, болат арқалықтардың жазықтықтан тыс иілулерін тежейді; негізгі арқалықтың көлденең қималарын оңтайландырады және болатты үнемдейді.

V. Коррозияға қарсы артықшылықтар

Бұрыштық болат элементтердің қалыпты пішіні бар, бұл тотты кетіруді, бояуды және ыстық мырыштауды ыңғайлы етеді. Ашық профильді арналы болатпен салыстырғанда, тоттануға қарсы мұқият өңдеуге мүмкіндік беретін қол жетпейтін бұрыштар аз.

VI. Өнімнің орналасуы және айырмашылығы

1. Көлденең бекіту: бүйірлік қарсылық; Арнайы шығанақтардағы X-тәрізді орналасу; негізгі құрылымдық тұрақтылық компоненті.

2. Байлау шыбықтар: бойлық байлау; үздіксіз орналасу; кернеуге де, қысуға да қарсы тұруға қабілетті.

3. Қабыршақты жақшалар / шыбықшалар: серуендер мен кіші арқалықтар үшін жергілікті арматура; конверттің құрылымдық компоненттері.

Стандартты өндіріс процесі

1. Шикізатты қабылдау

Негізгі материал: Q235B дөңгелек болат. Материал сапасының сертификаттарын тексеру; майысу, жарықтар және коррозия бар-жоғын тексеріңіз (егер иілу рұқсат етілген шегінен асып кетсе, түзетіңіз); қоймаға кірген кезде қосалқы болат табақтарды (ілмек пластиналарын) тексеріңіз.

2. Ұзындыққа кесу

Дөңгелек болатты абразивті арамен немесе CNC арамен сызба сипаттамаларына сәйкес кесіңіз; кесілген ұштарын тегіс етіп ұнтақтаңыз және қылшықтарды кетіріңіз.

3. Соңғы өңдеу (Екі жалпы әдіс)

Опция ① Жіпті бұру (жергілікті болтты қосылым)

Сыртқы жіптерді дөңгелек болат жолақтың екі шетіне айналдырыңыз; жіптің ұзындығы гайка мен тірек пластинасын құрастыру мүмкіндігіне сәйкес келуі керек; зақымдануды болдырмау үшін жіптерге уақытша қорғаныс қолданыңыз.

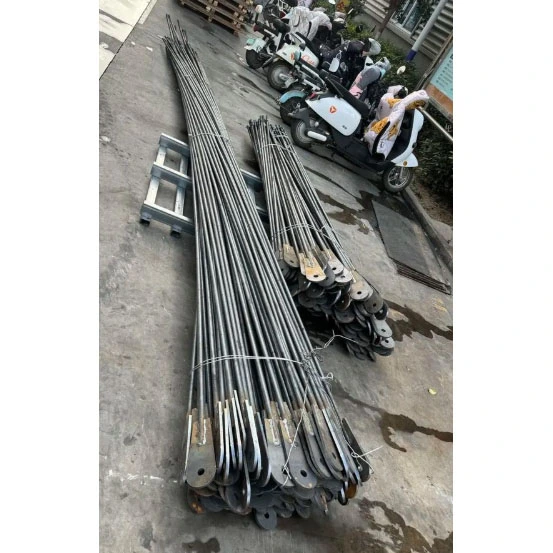

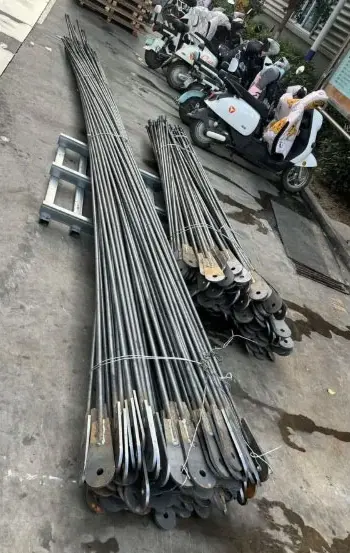

Опция ② Дәнекерленген ілгек тақтасы (болтталған арқалық-баған байланысы)

Дөңгелек болат жолақтың екі ұшына жалғау тақталарын/құлақтарды дәнекерлеңіз; туралау үшін айлабұйымды және орналастыру үшін дәнекерлеуді пайдаланыңыз.

4. Дәнекерлеу процесі (тірек пластина түрі)

Толық айналмалы CO₂ газдан қорғалған дәнекерлеу; ІІ дәрежелі филе дәнекерлеуі; визуалды тексеру; маңызды жобалардағы кемшіліктерді анықтау үшін сынама алу.

5. Саңылау жасау (тірек тақтасының құрамдас бөліктері)

Байланыс тақталарын CNC бұрғылау (M16/M20 болттарына сәйкес келетін саңылаулардың диаметрлері).

6. Түзету және тегістеу

Дәнекерлеу нәтижесінде пайда болған иілуді түзету үшін элементтерді түзетіңіз; дәнекерленген шөгінділер мен бұршақтарды ұнтақтаңыз.

7. Коррозияға қарсы өңдеу

Стандарт: St3 тот кетіру → праймер + үстіңгі жабын; құрғақ пленка қалыңдығы 60–90 мкм;

Ылғалды зауыт аймақтары: бүкіл жинақты ыстық мырышпен қаптау.

8. Қаптама

Сәйкес гайкалар, тегіс шайбалар және серіппелі шайбалары бар қаптама; жапсырмалар жинағы және сақтау.

Көлденең құрылымдық болат бекіту жүйесін стандартты дайындау процесі (X-түрі бұрышты болат)

1. Шикізат инспекциясы

1. Негізгі материал: Тең бұрышты болат (Q235B/Q355B); материалдық сертификаттарды тексеру; майысу, бұралу немесе деформация бар-жоғын тексеру (шектерден асып кетсе, түзетіңіз);

2. Сәйкес болат қосылым тақталарының сыртқы түрін қайта тексеріңіз.

2. CNC аралау/кесу

Бұрыштық болатты сызбалар бойынша белгіленген ұзындықтарға кесіңіз; кесілген ұштарынан бұршақтарды ұнтақтаңыз; айқас тірек жинағының ұзын және қысқа мүшелері үшін бөлек орналасу.

3. Жалғау тақтасын кесу

Соңғы жалғау пластиналарын және орталық қиылысу қақпақтарын CNC кесу.

4. Құрастыру және дәнекерлеу

Айналдырғышты пайдаланып орналастырыңыз; ортаңғы және бұрыштық болаттың екі ұшына қосу тақталарын мықтап бекітіңіз; бекіту үшін дәнекерлеу; алдын ала жинап, тігу тақтасын орталық қиылысу нүктесіне орналастырыңыз.

5. Газдан қорғалған дәнекерлеу

Байланыс тақталары мен бұрыштық болат арасындағы тігістерді толық CO₂ дәнекерлеу; стандартты II дәрежелі филе дәнекерлеулері; визуалды тексеру; маңызды жобалардағы кемшіліктерді анықтау үшін шектеулі іріктеу.

6. Болт саңылауларын CNC бұрғылау

Тесік аралықтары мен жиектер арақашықтығында дәлдікті қамтамасыз ету үшін қосылым тақталарын стандартталған бұрғылау (әдетте M16 немесе M20).

7. Түзету және тегістеу

Дәнекерлеу нәтижесінде пайда болған деформацияны немесе деформацияны түзету; дәнекерленген шлактарды және шашыранды ұнтақтау.

8. Коррозияға қарсы өңдеу

·Стандарт: St3 қолмен тотты кетіру → праймер + үстіңгі жабын (құрғақ пленка қалыңдығы: 60–90 мкм);

· Жағалау/коррозиялық орталар: бүкіл құрамдас бөлікті ыстық мырышпен қаптау.

9. Нөмірлеу, орау және қоймалау

Аралық және құрастыру жиынтығымен белгіленген құрамдас нөмірлер; сәйкес бөлшектер тізімімен шығарылады.

Көлденең болат конструкцияларын бекітуге арналған негізгі өнімділік параметрлері (бұрышты болат, дөңгелек болат және дөңгелек қуыс секциялар)

I. Геометриялық сипаттамалар

1. Бұрыштық болаттан жасалған көлденең тіреу (көбінесе қатты кернеу элементтері)

Жалпы тең катет бұрыштары: L50×5, L63×5, L70×6, L80×6; соңғы қосылым пластинасының қалыңдығы: 8–14 мм; болт саңылаулары: M16, M20; бір мүшенің ұзындығы: 3–9 м; мүшенің түзулігі: ≤L/1000.

2. Дөңгелек болат икемді бекіткіш

Диаметрі: Φ12–Φ22; бұрандалы ұштары (40–60 мм) немесе дәнекерленген ілгек тақталары (8–12 мм); жеңіл шатыр жабындарында тек кернеу үшін қолданылады.

3. Дөңгелек қуыс секция (CHS) Ауыр жүкті көлденең тіреу

Жалпы өлшемдер: φ89×3, φ114×3,0, φ114×3,5; соңғы пластинаның қалыңдығы: 10–16 мм.

II. Негізгі материалдың механикалық қасиеттері

III. Құрылымдық өнімділік

1. Бұрышты болат / дөңгелек болат бекіткіш: тек кернеуге арналған элементтер (сығымдауға қарсы тұра алмайды; қысу кезінде тоқырау бұзылады); X үлгісінде орналастырылған; жүктеме кезінде жалғыз диагональды мүше кернеуде әрекет етеді.

2. Дөңгелек қуыс бөлікті бекіту: кернеуге де, қысуға да қарсы тұрады; екі бағытта да тұрақты; жоғары сейсмикалық аймақтарда және ауыр жүкті өндірістік объектілерде қолданылады.

3. Функциясы: Габельді жел жүктемелері мен көлденең сейсмикалық күштерді тасымалдайды; болат арқалықтардың жазықтықтан тыс ығысуын тежейді; қатты шатыр диафрагмасын қалыптастыру үшін байлау шыбықтарымен жұмыс істейді. IV. Дәнекерлеуді бақылау

Соңғы қосылыстардың дәнекерленген тігістері II дәрежелі дәнекерлеуге жатады; олар стандартты визуалды тексеруден өтеді және негізгі жобалар үшін 100% тексеруден гөрі спот ультрадыбыстық сынақтан (UT) өтеді.

V. Коррозиядан қорғау параметрлері

1. Стандартты көлденең құрылымдық болат бекітпе жүйелері: St3 бетті қолмен дайындау; құрғақ пленканың жалпы қалыңдығы 60–90 мкм болатын праймер плюс үстіңгі жабын.

2. Жағалаудағы коррозиялық орталар: Толық ыстық мырыштау.

VI. Қосылу компоненттері

Стандартты: 4.8 сыныпты қарапайым болттар. Сейсмикалық төзімді немесе кранмен жабдықталған қондырғылар: тегіс шайбалармен және серіппелі шайбалармен жабдықталған 8,8 дәрежесі жоғары берік болттар.

VII. Бекітудің үш түрінің қысқаша айырмашылығы

1. Дөңгелек болат штангаларды бекіту: икемді; тек шиеленіс; жеңіл көмекші қолданбаларға арналған.

2. Бұрыштық болат бекітпе: Стандартты бастапқы бекіту; tension-only; кәдімгі өнеркәсіптік ғимараттар үшін стандартты конфигурация.

3. Дөңгелек қуыс секция (CHS) бекіту: Қатты (кернеуге де, қысуға да қарсы тұрады); ауыр жүкті және сейсмикалық төзімді қолданбаларға мамандандырылған.
